Belkin F5U104-EU-F User manual

Introduction

Merci d'avoir choisir l'adaptateur Connexion directe USB de

Belkin. L'adaptateur Connexion directe USB constitue un

moyen pratique de relier des PC autonomes et ainsi profiter

des avantages d'une mise en réseau sans devoir installer de

cartes réseau. Plusieurs ordinateurs USB peuvent partager des

programmes, des fichiers, des périphériques et autres

composants. La connexion directe USB est idéale pour les

petites entreprises, les installations domestiques, les jeux à

plusieurs joueurs et pour l'informatique mobile.

Spécifications techniques

Description : Connexion directe USB

Systèmes d'exploitation Windows®98, 98 SE, 2000, Me

compatibles :

Norme : USB 1.1

Connecteurs : 2 connecteurs USB type « B »

Vitesse : Jusqu'à 6 Mbps

Modes de données : Isochronous/Asynchronous

Voyants lumineux : RX (Réception), TX (Transmission),

Status (Etat)

Alimentation : Alimenté par le port USB

Consommation électrique : Fonctionnement normal : 300 mA

Veille : 70 uA

Câble : Livré avec (2) câbles pour périphériques

F3U133x06 USB A-B

Homologations : FCC, CE

Environnement d'utilisation : 0 à 70 degrés ©, Humidité 10 à 90 %

sans condensation

Dimensions : 22,1 mm x 6,6 mm x 10,8 mm

Poids : 56,70 g

P73163-A-F5U104-EU-f-man.qxd 1/30/03 6:47 PM Page 29

Contenu de la boîte

• Périphérique Connexion directe USB

• Deux (2) câbles pour périphériques USB A/B de 2 m

• Manuel de l'utilisateur

• CD d'installation du logiciel

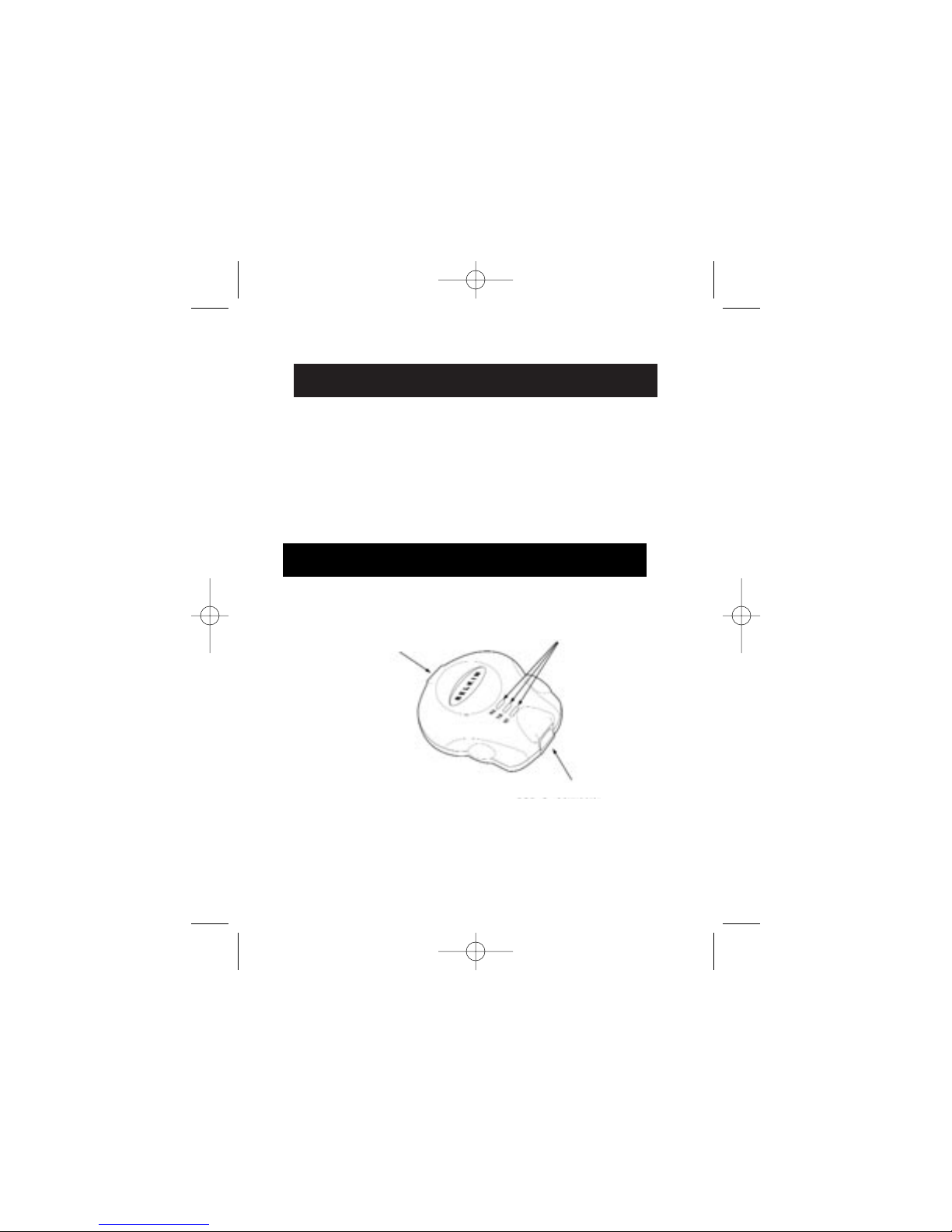

Description du périphérique

Il existe trois voyants d'état de l'activité : Rx=Réception,

Tx=Transmission et St=Etat

Connecteur USB « B » Témoins d'activité/état

Témoins d'activité/état

P73163-A-F5U104-EU-f-man.qxd 1/30/03 6:47 PM Page 30

La connexion directe USB peut être utilisée pour relier deux

ordinateurs ou plus. La distance maximale entre ordinateurs,

ou hôtes, est de 10 mètres. Cette limite est imposée par

la longueur maximale de 5 mètres des câbles USB. Par

conséquent, chaque ordinateur doit se trouver à moins

de 5 mètres de l'adaptateur Connexion directe USB.

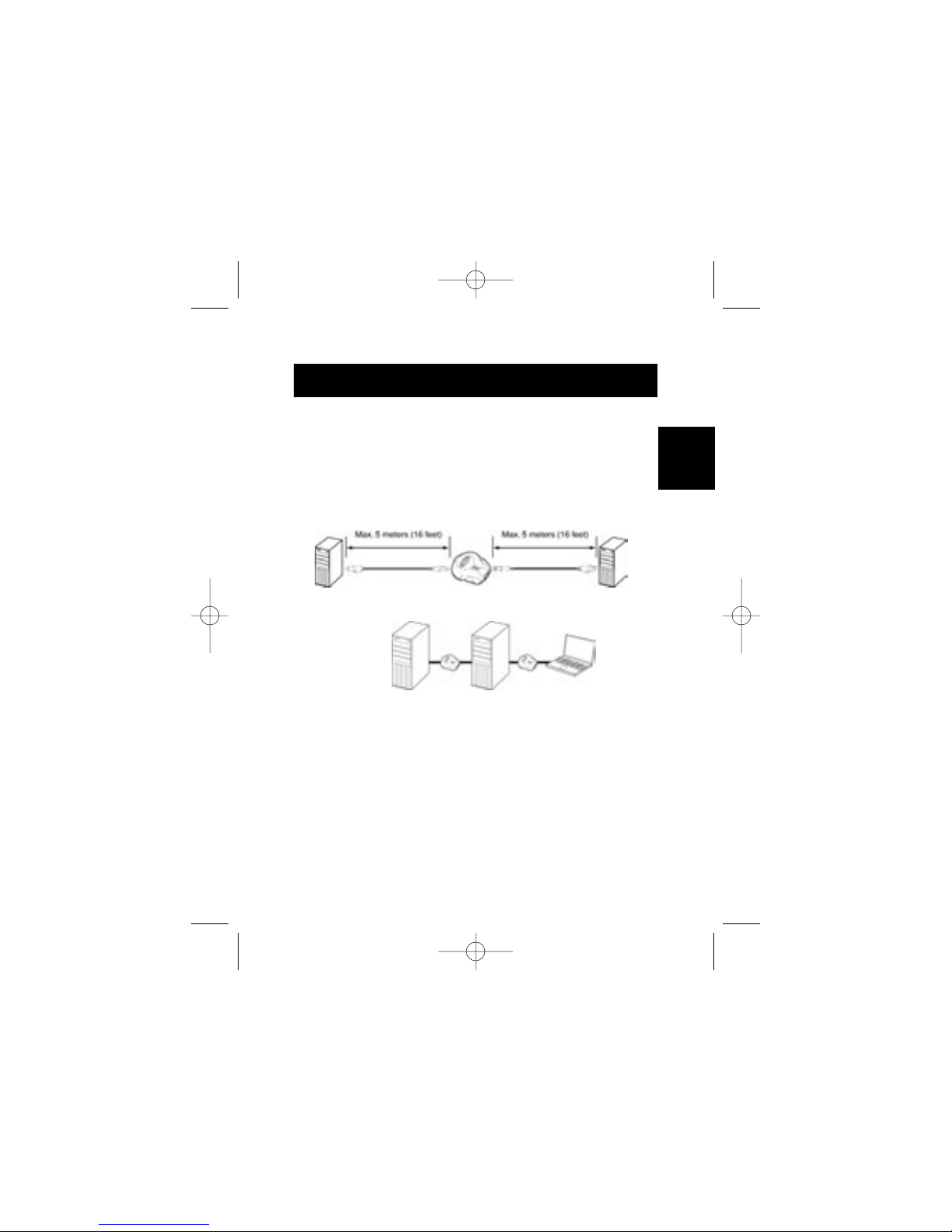

Topologie du réseau

Configuration à deux ordinateurs hôte

Connexion de base pour deux PC. Vous devez respecter

les distances indiquées précédemment.

P73163-A-F5U104-EU-f-man.qxd 1/30/03 6:47 PM Page 31

Topologie du réseau (suite)

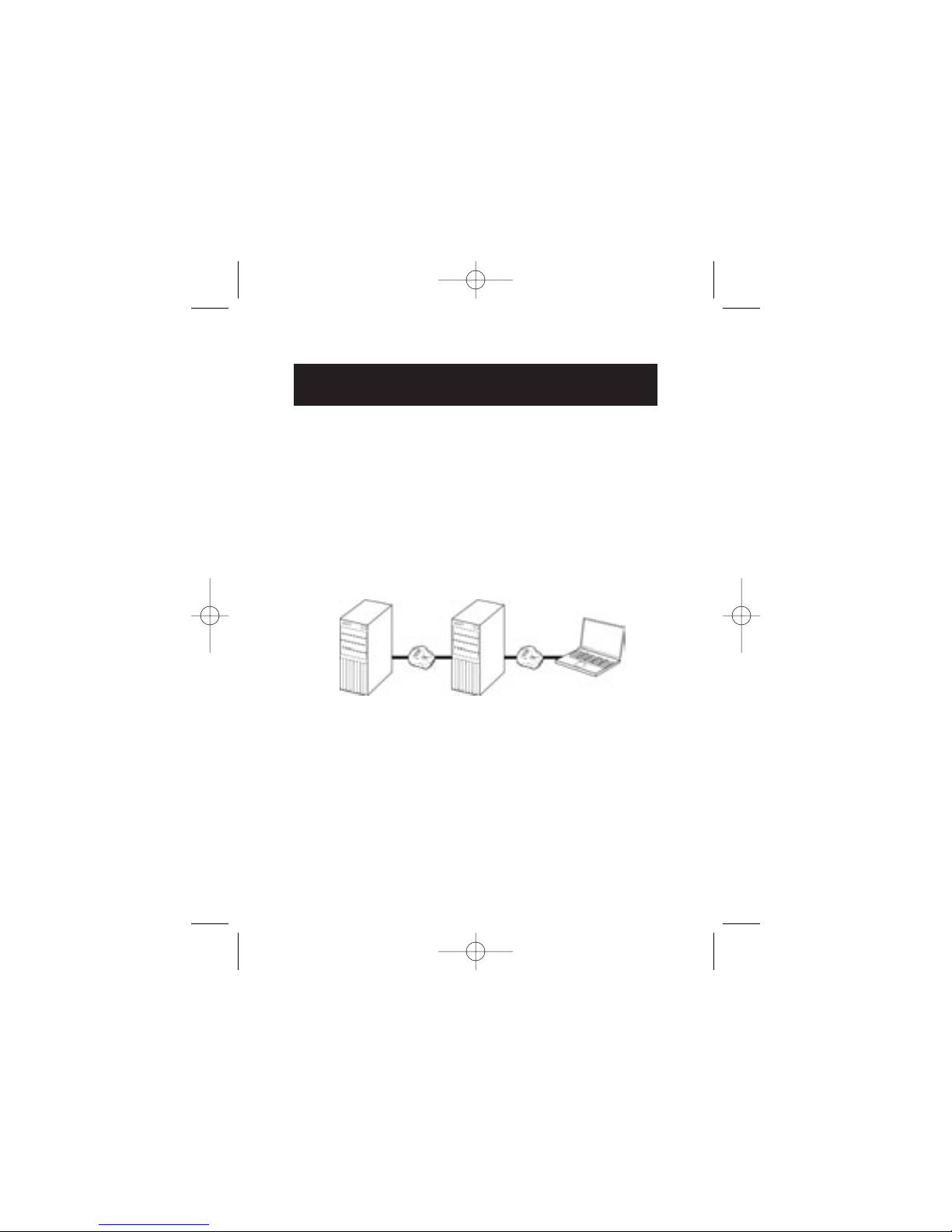

Configuration en série

Vous pouvez configurer votre réseau en installant les

ordinateurs en série. L'avantage de cette configuration est la

distance à laquelle vous placez les ordinateurs dans votre

bureau ou chez vous. La distance maximum entre les

ordinateurs 1 et 2 est de 5 mètres, de 9,75 mètres entre les

ordinateurs 1 et 3, et ainsi de suite.

P73163-A-F5U104-EU-f-man.qxd 1/30/03 6:47 PM Page 32

Topologie du réseau (suite)

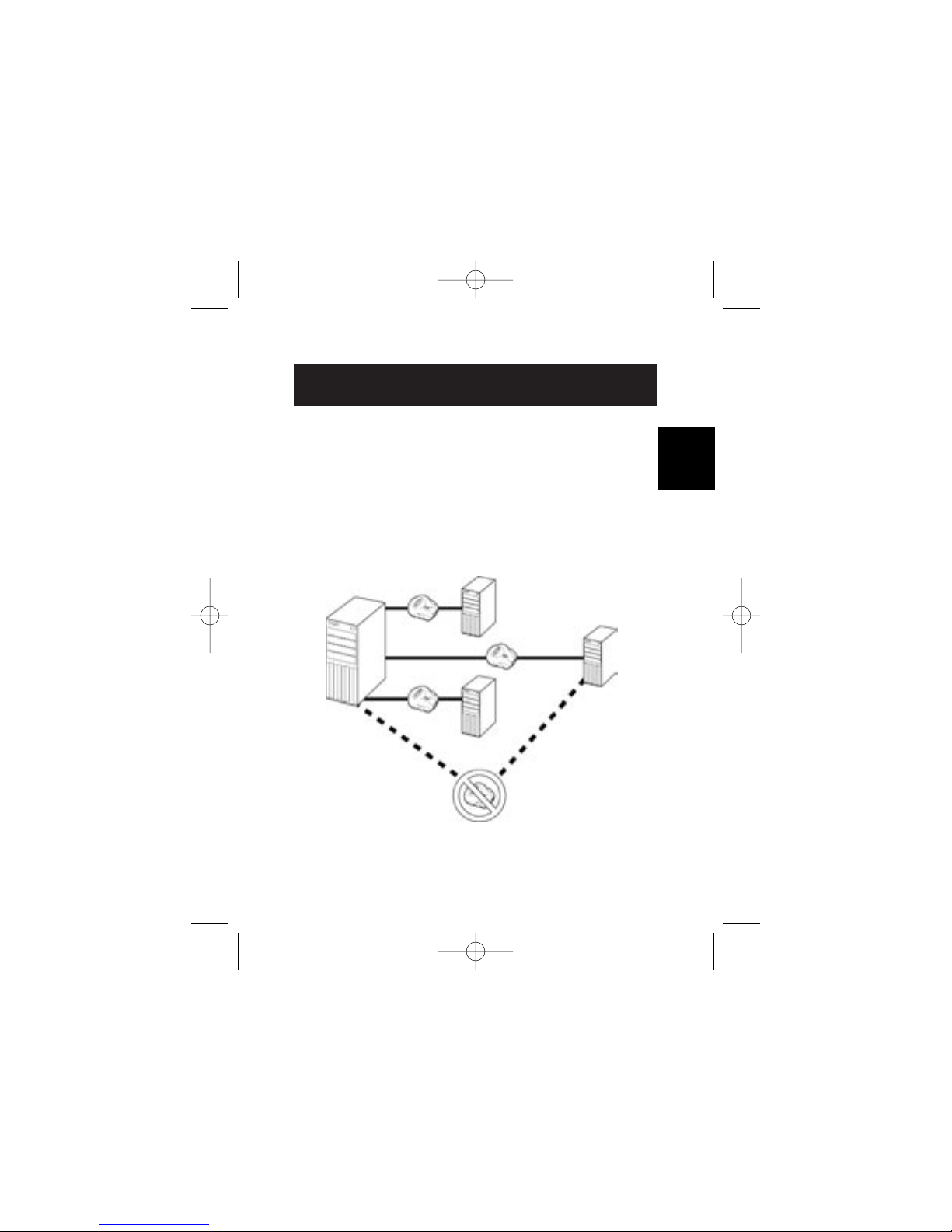

Branchements INTERDITS

Vous devez installer les PC de manière à ce que deux

ordinateurs du réseau ne soient jamais reliés par plus d'une

connexion. Ceci formerait une configuration en anneau qui

provoquerait une panne de réseau.

Il est déconseillé d'installer l'adaptateur Connexion directe

USB sur un PC déjà connecté au réseau, car les connexion

d'origine au réseau seraient modifiées.

P73163-A-F5U104-EU-f-man.qxd 1/30/03 6:47 PM Page 33

Connexion directe USB de Belkin :

instructions pour Windows 98

1. Insérez le CD d'installation dans l'ordinateur. A l'aide du

câble fourni, branchez l'adaptateur Connexion directe sur

l'ordinateur. La fenêtre « Add New Hardware Wizard »

(Assistant Ajout de nouveau matériel) s'ouvre. Cliquez sur

« Next » (Suivant).

2. Sélectionnez l'option « Search for the best driver for your

device (Recommended) » (Rechercher le meilleur pilote

pour votre périphérique (Recommandé). Cliquez sur

« Next » (Suivant).

3. Cochez la case « Specify a location » (Définir un

emplacement) et entrez « [lettre du lecteur]:\win98 », où

[lettre du lecteur] correspond à votre lecteur de CD-ROM.

Voir l'illustration ci-dessous. Cliquez sur « Next » (Suivant).

P73163-A-F5U104-EU-f-man.qxd 1/30/03 6:47 PM Page 34

Connexion directe USB de Belkin :

instructions pour Windows 98 (suite)

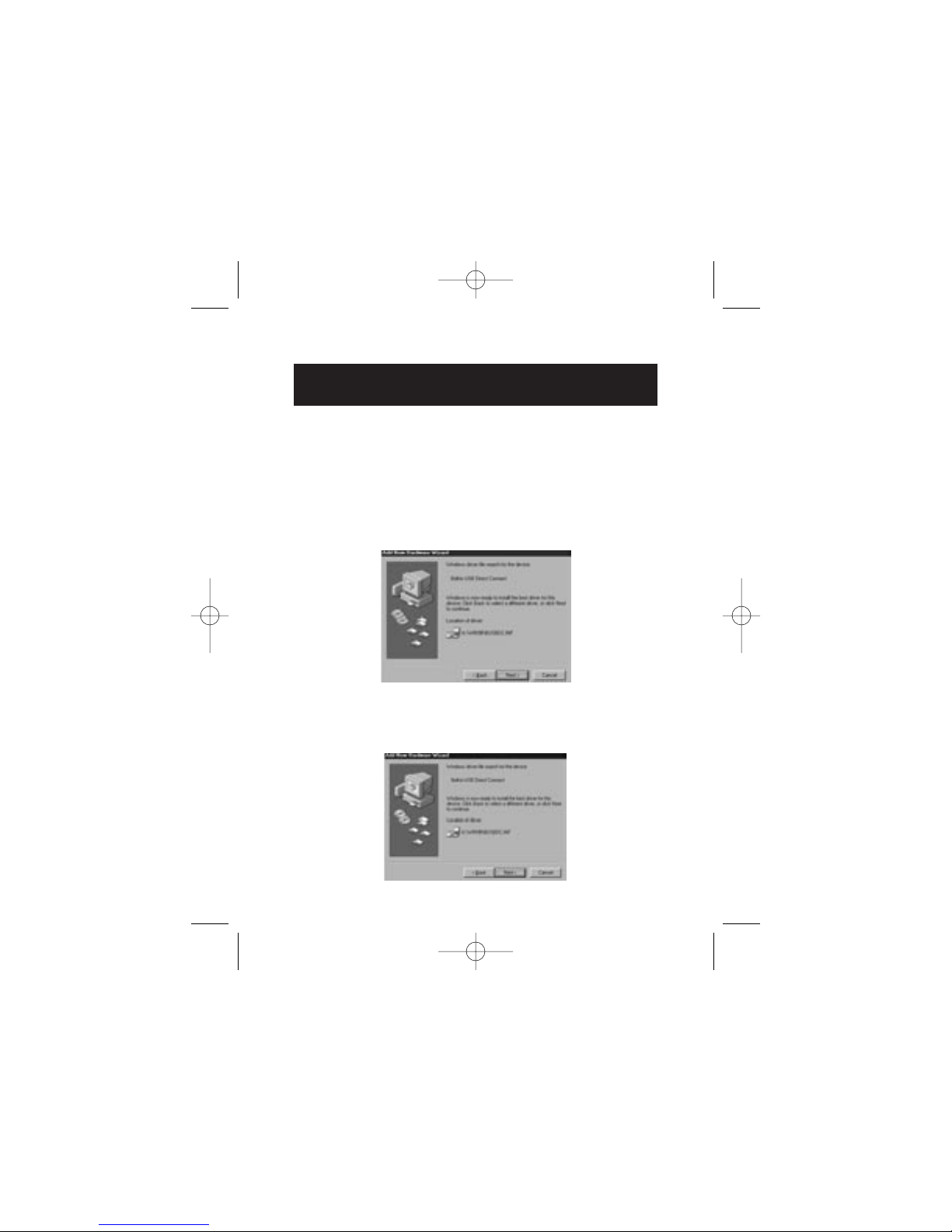

4. Ensuite, un message vous indique que Windows a

trouvé les pilotes pour « Belkin USB Direct Connect »

(Connexion directe USB de Belkin). Cliquez sur

« Next » (Suivant).

5. Cliquez sur « Finish » (Terminer).

6. L'icône « NETSETUP » se trouve maintenant sur le

bureau. Cliquez deux fois dessus pour lancer le

programme d'installation.

7. Choisissez « Typical Installation (Recommended for most

users.) » (Installation par défaut (Recommandé pour la

plupart des utilisateurs), puis cliquez sur « OK ».

8. Choisissez un nom pour votre ordinateur différent de

celui des PC auxquels vous souhaitez vous

connecter(Ordinateur 1, par exemple). Ce nom permet

d'identifier votre ordinateur sur le réseau. Cliquez sur

« Next » (Suivant).

9. Entrez un nom de groupe de travail pour votre réseau

(MON RESEAU, par exemple). Ce nom est le même pour

tous les ordinateurs. N'oubliez pas que le nom du groupe

de travail est sensible à la casse et doit être entré de la

même façon sur tous les ordinateurs du réseau. Une fois

le nom entré, cliquez sur « Next » (Suivant).

10. Entrez une description. La description est optionnelle et

permet d'identifier plus facilement les ordinateurs

(Ordinateur 1 Windows 98, par exemple). Vous pouvez

laisser ce champ vide si vous le souhaitez. Une fois le

nom entré, cliquez sur « Next » (Suivant).

11. La fenêtre « Enter IP address? » (Entrer une adresse IP ?)

apparaît. Cliquez sur « Yes » (Oui) sous « Do you want to

assign your own IP Address? » (Souhaitez-vous attribuer

votre propre adresse IP ?).

P73163-A-F5U104-EU-f-man.qxd 1/30/03 6:47 PM Page 35

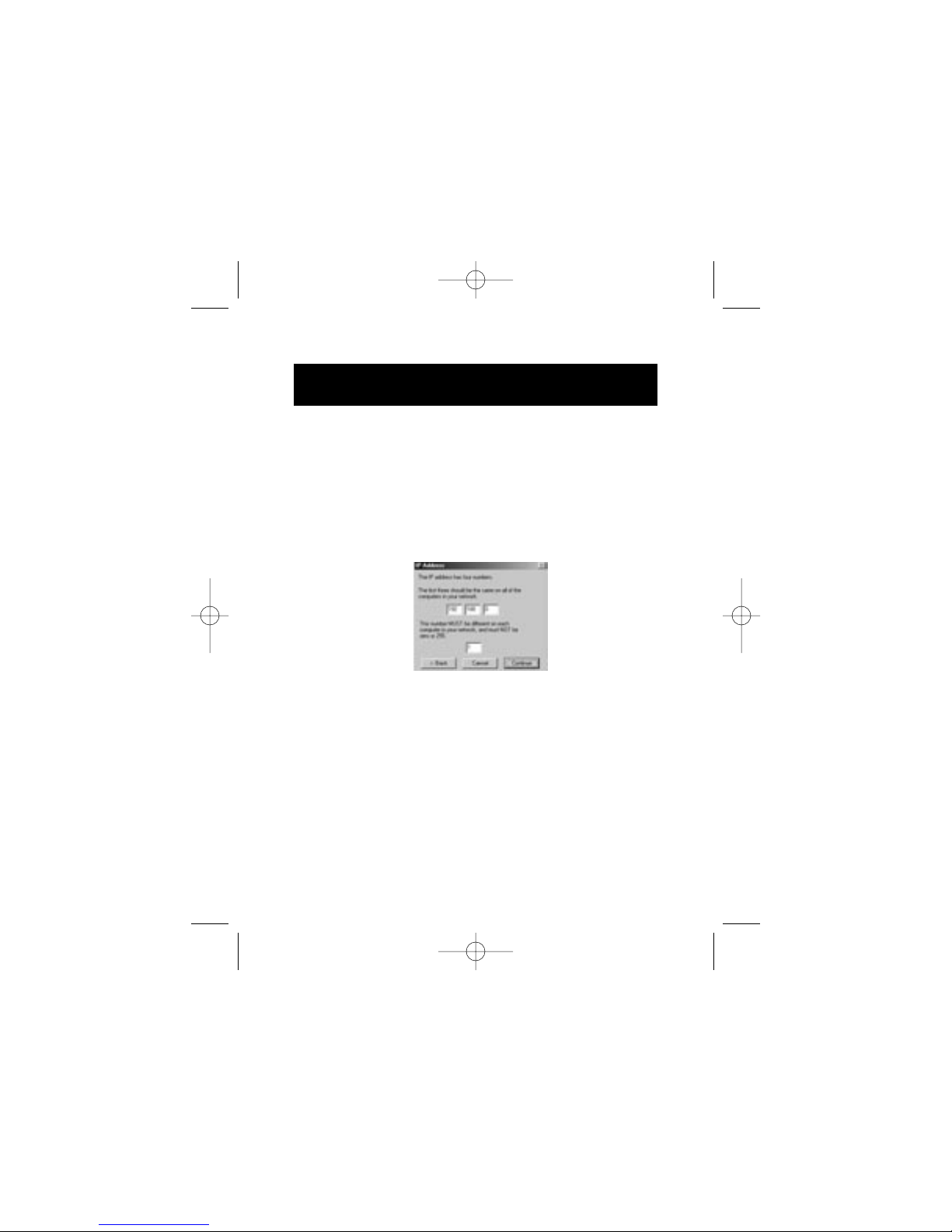

12. Dans la boîte de dialogue « IP Address » (Adresse IP), les

deux premières cases doivent contenir 192 et 168. Le

contenu de la troisième case est libre. Il doit toutefois être

le même sur tous les ordinateurs. Zéro est le chiffre le

généralement employé dans ce champ pour la mise en

réseau domestique. Le contenu de la quatrième case est

également libre. Il doit toutefois être différent pour tous les

ordinateurs. Nous vous conseillons d'utiliser des nombres

dans l'ordre (1, 2, 3, etc.) pour identifier facilement vos PC

sur le réseau.

13. Après avoir entré l'adresse IP et cliqué sur « Continue »

(Continuer), il se peut q'un message de Windows vous

demande d'insérer le CD-ROM. Placez-le dans le lecteur,

puis cliquez sur « OK ».

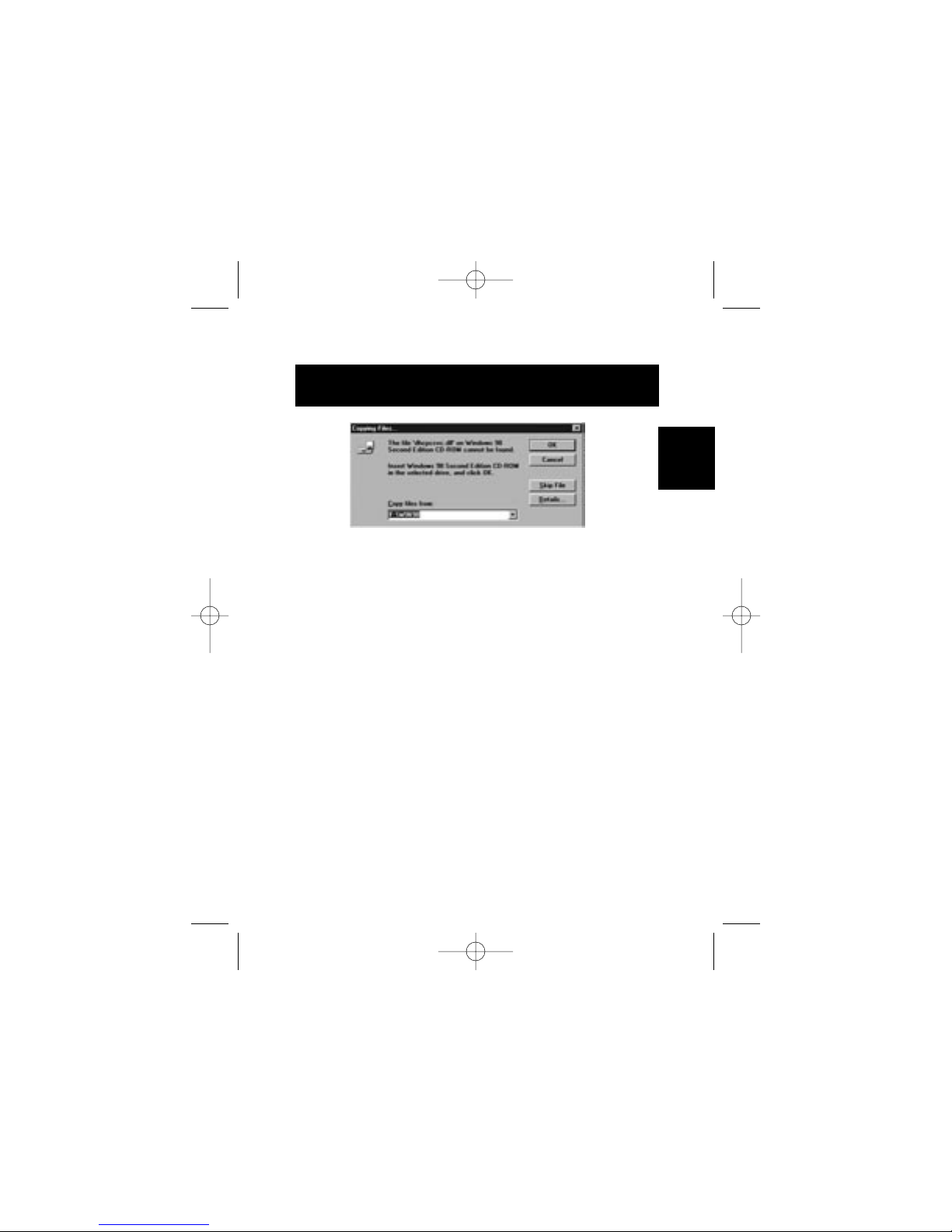

Un message de Windows vous demande d'entrer

l'emplacement des fichiers sur le CD-ROM. Généralement,

les fichiers se trouvent dans le dossier Win98 du CD. Le

chemin entré sous « Copy Files From » (Copier les fichiers à

partir de) commence toujours par la lettre de votre lecteur

de CD-ROM suivie de deux points et d'une barre oblique

inversée. Dans l'exemple, la lettre du lecteur de CD-ROM

est « F:\ ». Il se peut que, dans votre cas, la lettre soit

différente. Entrez le chemin d'accès à votre lecteur de

CD-OM, puis cliquez sur « OK ».

Connexion directe USB de Belkin :

instructions pour Windows 98 (suite)

P73163-A-F5U104-EU-f-man.qxd 1/30/03 6:47 PM Page 36

Remarque : Si les fichiers requis par Windows se

trouvent déjà sur votre disque dur, Windows ne vous

demande pas d'indiquer l'emplacement de ces fichiers

et continue l'installation.

14. Un message de Windows vous demande si vous

souhaitez redémarrer l'ordinateur. Cliquez sur « Yes »

(Oui) pour redémarrer.

15. Au redémarrage de l'ordinateur, la fenêtre «

Enter Network Password » (Saisie du mot de passe

réseau) apparaît.

16. Entrez un mot de passe dont vous vous souviendrez, puis

cliquez sur « OK ». Si vous ne souhaitez pas entrer de

mot de passe, laissez le champ vide, puis cliquez sur «

OK ». Ces deux options fonctionnent.

Connexion directe USB de Belkin :

instructions pour Windows 98 (suite)

P73163-A-F5U104-EU-f-man.qxd 1/30/03 6:47 PM Page 37

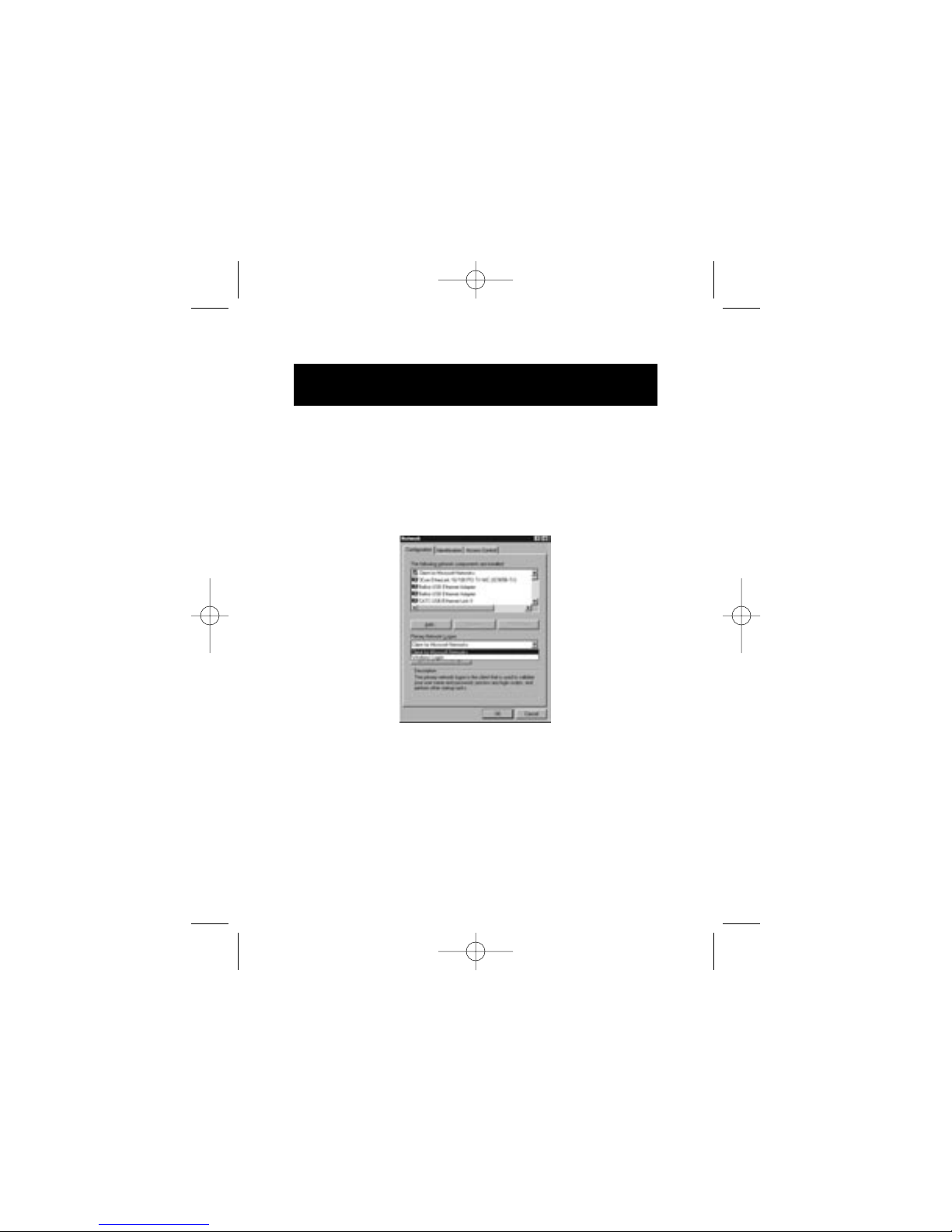

17. Si la fenêtre « Enter Network Password » (Saisie du mot de

passe réseau) n'apparaît pas au redémarrage, cliquez avec

le bouton droit de la souris sur « Network Neighborhood »

(Voisinage réseau), puis sélectionnez « Properties »

(Propriétés). Sous « Primary Network Logon » (Ouverture de

session réseau principale), sélectionnez « Client for

Microsoft Networks » (Client pour réseaux Microsoft), puis

cliquez sur « OK ».

18. Windows redémarre alors l'ordinateur. Une fois l'ordinateur

redémarré, répétez l'étape 16.

19. Votre adaptateur Connexion directe USB est installé. Pour

activer le partage de données sur votre PC, passez à la

section 9a.

Connexion directe USB de Belkin :

instructions pour Windows 98 (suite)

P73163-A-F5U104-EU-f-man.qxd 1/30/03 6:47 PM Page 38
