Ameriwood HOME 5685213COM User manual

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance?

Nesacitas partes o

Asistancia?

Besoin de Pièces ou

d'assistance?

WWW.AMERIWOODHOME.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345685213COM

5685213COM

Please Recycle

Recicle Por Favor

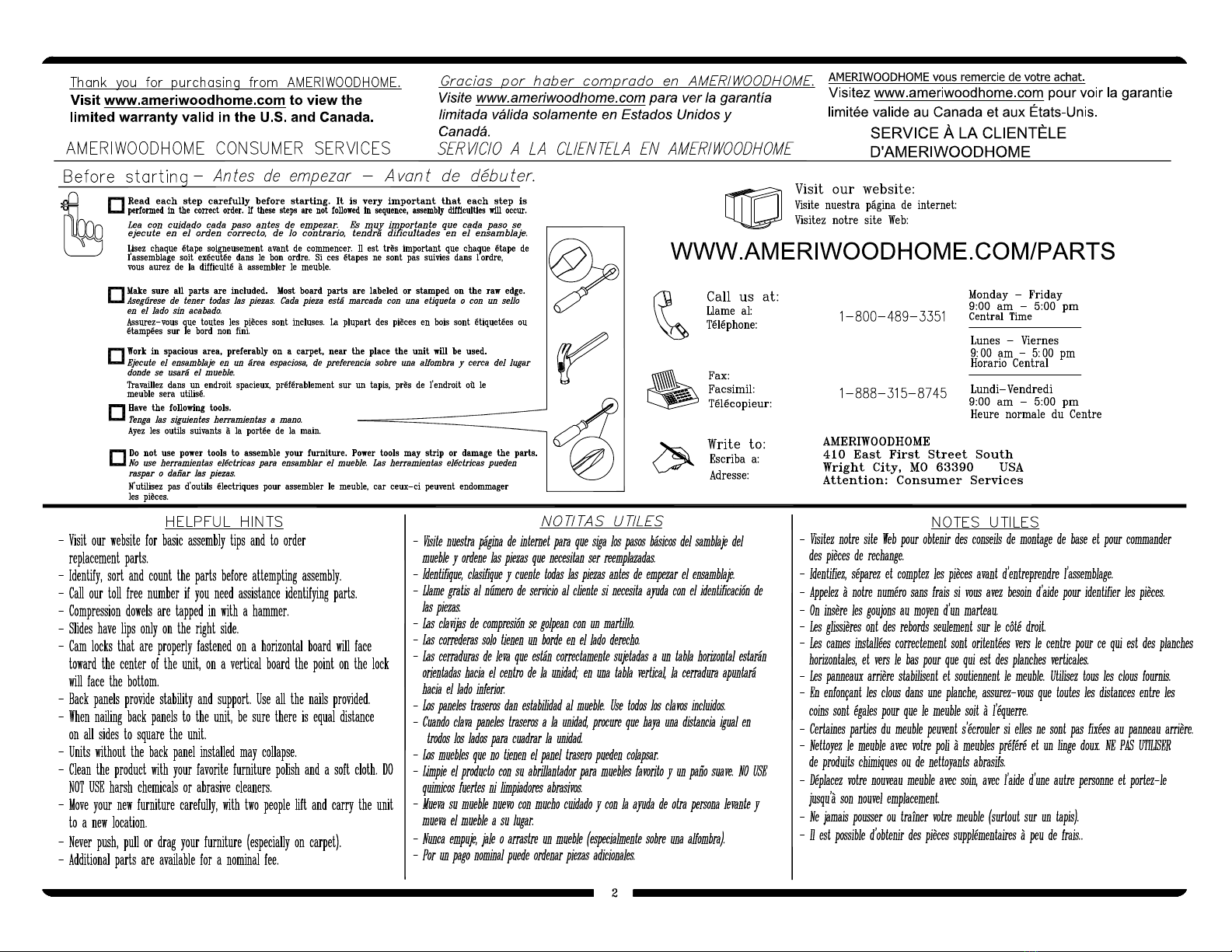

Date of Purchase ___ / ___ / ___

Lot Number:

THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.

PLEASE READ AND KEEP FOR FUTURE REFERENCE.

B345685213COM

3 /48

www.ameriwoodhome.com

PARTS - PIEZAS - PIECES

Parts List

DESCRIPTION

PART NUMBER

QTY

ITEM

LEFT PANEL

356852130101

RIGHT PANEL356852130201B

UPPER PARTITION356852130311C

LOWER PARTITION

356852130411D

TOP

356852130501E

BOTTOM

356852130611F

FIXED SHELF

356852130711

UPPER SIDE MOLDING356852130802

LOWER RAIL356852130902I

LEFT PANEL RAIL356852131001J

RIGHT PANEL RAIL356852131101K

UPPER FRONT MOLDING

356852131201L

CENTER MOLDING

356852131301M

LOWER SUPPORT356852131412

FRONT LEG356852131502O

REAR LEG356852131602P

BACK PANEL

K568500001AA

This piece is paperboard construction. It is not made from wood but is

required for the assembly of your unit.

Esto pedazo son la construcción del cartón. Ello no son hecho de

madera, pero se requlere para la asamblea de su unidad.

Cette pièce est de construction en carton. Elle n'est pas fabriquée de

bois, mais nécessaire pour l'assemblage de votre meuble.

Spanish & French parts list on page 5.

Lista de piezas españolas y francesas en la página 5.

Liste des pièces espagnoles et françaises à la page 5.

Parts shown are the base cabinet of your model. Drawers shown on next page. Please note, some parts are labeled with a sticker and some

parts have a letter stamped on a raw edge.

Piezas mostradas son la base del gabinete de su modelo. Cajones que se muestra en la siguiente página. Tenga en cuenta las mismas

partes se etiquetan con una etiqueta engomada y algunas partes tienen una carta impresa en un borde crudo.

Pièces indiquées sont le placard de votre modèle. Tiroirs montrés sur la page suivante. Veuillez noter que les mêmes pièces sont pourvus

d'une étiquette et certaines régions ont une lettre estampillée sur le bord brut.

B345685213COM

4 /48

www.ameriwoodhome.com

PARTS - PIEZAS - PIECES

Parts List

DESCRIPTIONPART NUMBERQTYITEM

LOWER DRAWER FRONT

356852132111U

DRAWER SIDE39991167346200C

DRAWER BACK

39991167055440B1

DRAWER BOTTOM356853312001T

Parts List

DESCRIPTION

PART NUMBER

QTY

ITEM

DRAWER BOTTOM356853312001

DRAWER SIDE39991120346200C2

DRAWER BACK39991120055440B1

UPPER DRAWER FRONT

356852132511Y

Parts shown are for the upper drawers and four lower drawers. Please note, some parts are labeled with a sticker and some parts have a

letter stamped on a raw edge.

Piezas que se muestran son para los cajones superiores y cuatro cajones inferiores. Tenga en cuenta que algunas partes están etiquetados

con una pegatina y algunas partes tener una carta sellada en un borde crudo.

Pièces indiqués sont pour les tiroirs supérieurs et quatre tiroirs inférieurs. S'il vous plaît noter, certaines parties sont marqués avec un

autocollant et certaines parties ont une lettre estampillée sur un bord brut.

Quantities listed are per drawer. You will have 2 upper drawers.

Las cantidades que figuran son por cajón. Usted tendrá 2 cajones

superiores.

Les quantités indiquées sont par tiroir. Vous aurez 2 tiroirs

supérieurs.

Quantities listed are per drawer. You will have 4 lower drawers.

Las cantidades que figuran son por cajón. Tendrá 4 cajones

inferiores.

Les quantités indiquées sont par tiroir. Vous aurez 4 tiroirs inférieurs.

upper drawer

cajón superior

tiroir supérieur

lower drawer

cajón inferior

tiroir inférieur

Note: The drawer side will be labeled " DWR SIDE" and the drawer back

will be "DWR BACK". Your unit has two different size drawers. The upper

drawers will use the smaller of the two sizes.

DWR

SIDE

DWR

BACK

DWR

SIDE

DWR

SIDE

DWR

BACK

DWR

SIDE

B345685213COM

5 /48

www.ameriwoodhome.com

PARTS - PIEZAS - PIECES

Parts List

DESCRIPTION

PART NUMBER

QTY

ITEM

CAJÓN TRASERO / DOS DU TIROIR

39991120055440B2

CAJÓN DE LOS LADO / CÔTE DU TIROIR

39991120346200C4

CAJÓN TRASERO / DOS DU TIROIR

39991167055440B4

CAJÓN DE LOS LADO / CÔTE DU TIROIR

39991167346200C

PANEL IZQUIERDA / PANNEAU DE GAUCHE

356852130101A

PANEL DERECHO / PANNEAU DE DROIT356852130201B

PARTICIÓN SUPERIOR / CLOISON SUPÉRIEURE

356852130311C

PARTICIÓN INFERIOR / CLOISON INFÉRIEURE

356852130411D

CIMA / DESSUS

356852130501E

FONDO / FOND

356852130611F

ESTANTE FIGO / L'ÉTAGÈRE FIXE

356852130711

MOLDURA SUPERIOR LATERAL / MOULURE DE LA FACE SUPÉRIEURE

356852130802

CARRIL INFERIOR / RAIL INFÉRIEURE

356852130902I

IZQUIERDO PANEL RAIL / RAIL DE PANNEAU DE GAUCHE356852131001J

CARRIL DERECHO PANEL / RAIL DE PANNEAU DE DROIT356852131101K

SUPERIOR DELANTERA MOLDEADO / MOULURE AVANT SUPÉRIEURE

356852131201L

CENTRO DE MOLDEO / CENTRE MOULURE

356852131301M

APOYO INFERIOR / SUPPORT INFÉRIEURE

356852131412N

DELANTERO LEG / JAMBE AVANT356852131502O

TRASERO PIERNA / JAMBE ARRIÈRE

356852131601P

FONDO DE CAJÓN / FOND DE TIROIR

356853312006T

BAJA FRENTE CAJÓN / INFÉRIEURE AVANT DE TIROIR

356852132114U

SUPERIOR CAJON DELANTERO / SUPÉRIEURE AVANT DU TIROIR

356852132512Y

BLOQUE ESPACIADOR / BLOC D'ESPACEMENT

356850002601Z

PANEL POSTERIOR / PANNEAU ARRIÈRE

K568500001

Nota: el lado del cajón será etiquetado "DWR SIDE" y el cajón de atrás será "DWR BACK". Su unidad tiene dos cajones de diferentes

tamaños. El cajón superior usará el más pequeño de los dos tamaños.

Remarque: le côté du tiroir sera étiqueté «DWR SIDE» et le tiroir arrière sera «DWR BACK». Votre unité a deux tiroirs de taille

différents. Le tiroir supérieur utilisera la plus petite des deux tailles.

B345685213COM

6 /48

www.ameriwoodhome.com

PARTS - PIEZAS - PIECES

right cabinet memberleft cabinet member left drawer runner right drawer runner

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

#A56770

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

1d1c1b

1 6

2 12

#A52480

knob

perilla

bouton

3 1

#A43105

foot

pie

patte

#A22620

cam lock

cerradura de leva

serrure de came

520

cam bolt

#A22610

perno de leva

boulon de came

#A21670

wood dowel

clavija de madera

goujon de bois

712

8 20

#A22910

connector bolt

perno del conectador

boulon de raccordement

raccord

conectador

connector

#A22920

10 14

#A12810

1" pan head

1" cabeza redondo

1" vis

#A11080

cabeza plano 7/16"

7/16" flat head

tête plate 7/16"

6011

15 16

#A17010

3/8" machine screw

tornillo 3/8"

vis 3/8"

#A17400

8-32 x 7/8" bolt

tornillo 7/8"

vis 7/8"

16 8

x17 22

#A21110

nail

clavo

clou

20 1

#A43490

glide spacer

glide espaciador

glide entretoise

#A21970

drive fastener

sujetador de la impulsión

attache d'entraînement

14 24

18 4

#A54510

drawer bracket

soporte de cajon

support de tiroir

19 8

#A54520

drawer bracket

soporte de cajon

support de tiroir

4 1

#A84050

safety bracket kit

juego del soporte de seguridad

ensemble de courroie sécurite

4c 4d

#A23030

confirmat

confirmado

confirmé

13 4

#A12120

7/16" pan head

cabeza redondo 7/16"

tête ronde 7/16"

12 60

B345685213COM

7 /48

www.ameriwoodhome.com

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Please Note:

You may need to lightly tap the wood dowels to

insert into the holes during your assembly process.

Por favor, tenga en cuenta que:

Es posible que deba golpear ligeramente las

clavijas de madera para insertarlas en los

agujeros durante el proceso de ensamblaje.

Veuillez noter :

Vous devrez peut-être taper légèrement sur les

chevilles en bois à insérer dans les trous pendant

votre processus d'assemblage.

wood dowel

B345685213COM

8 /48

www.ameriwoodhome.com

You will need to tap the connector (9) with a hammer to fully

insert. Be sure the connector is positioned as shown before

pushing into holes.

Quizá necesites golpear el conector (9) suavemente con un

martillo para insertar conpletamente. Esté seguro que

conectador está colocado como se muestra antes de

empujar en los agujeros.

Important: When using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is

tight. Failure to do so may result in stripping the screw.

Importante: Cuando se utiliza un taladro eléctrico o corriente desarmador para atornillar, tenga en cuenta a despacio y se

detendrá cuando el tornillo está apretado. No hacerlo puede resultar en despojar el tornillo.

Important: Lorsque vous utilisez une perceuse électrique ou de tournevis électrique pour vissage, s'il vous plaît être conscient

pour ralentir et arrêter lorsque la vis est serrée. Ne pas le faire peut entraîner décapage la vis.

Vous devez taper sur

le connecteur (9) avec

un marteau pour

insérer complètement.

Assurez-vous que le

connecteur est

positionné comme

indiqué avant de

pousser dans les

trous.

B345685213COM

9 /48

www.ameriwoodhome.com

812

You will use the larger holes in the rear legs (P) for the connector bolts (8). The rear legs (P) has holes in the front and rear surface.

Utilizará los agujeros más grandes en las piernas traseras (P) para los tornillos del conector (8). Las patas traseras (P) agujeros en la

superficie frontal y trasera.

Vous allez utiliser les plus grands trous dans les pattes arrière (P) pour les boulons de raccordement (8). Les pieds arrière (P) a des

trous dans la surface avant et arrière.

B345685213COM

10 /48

www.ameriwoodhome.com

Press the front and rear legs (O&P) onto the left panel (A) so the connector bolts (8) engage the connectors (9). Turn the screw in

the center of the connector (9) clockwise to lock in place.

Pulse las piernas delanteras y traseras (O & P) en el panel de la izquierda (A) por lo que los pernos de conector (8) se acoplan

los conectores (9). Gire el tornillo en el centro del conector (9) hacia la derecha para que encaje en su lugar.

Appuyez sur les pattes avant et arrière (S & P) sur le panneau de gauche (A) de sorte que les boulons de raccordement (8)

engager les connecteurs (9). Tourner la vis dans le centre du connecteur (9) dans le sens horaire pour verrouiller en place.

Turn screw clockwise to lock in place.

Gire hacia la derecha el tornillo para bloquear en su lugar.

Tournez vers la droite pour verrouiller la vis en place.

Small holes in rear surface.

Los agujeros pequeños en superficie posterior.

Petits trous dans la surface arrière.

Finished Edge

Borde Acabado

Bord Fini

End View

Vista Final

Vau Finale

Other manuals for 5685213COM

Other Ameriwood HOME Indoor Furnishing manuals

Ameriwood HOME

Ameriwood HOME 2854872COM User manual

Ameriwood HOME

Ameriwood HOME 4716305COM User manual

Ameriwood HOME

Ameriwood HOME Colebrook 5968503COM User manual

Ameriwood HOME

Ameriwood HOME 4917335COM User manual

Ameriwood HOME

Ameriwood HOME 4432903COM User manual

Ameriwood HOME

Ameriwood HOME 9610407COM User manual

Ameriwood HOME

Ameriwood HOME 9115025PCOM User manual

Ameriwood HOME

Ameriwood HOME 8620335COM User manual

Ameriwood HOME

Ameriwood HOME 9151026PCOM User manual

Ameriwood HOME

Ameriwood HOME 2402884COM User manual

Ameriwood HOME

Ameriwood HOME 5997303WCOM User manual

Ameriwood HOME

Ameriwood HOME 3761412EBL User manual

Ameriwood HOME

Ameriwood HOME 1871885COM User manual

Ameriwood HOME

Ameriwood HOME 1822920COM User manual

Ameriwood HOME

Ameriwood HOME 1822096COM User manual

Ameriwood HOME

Ameriwood HOME 7965850COM User manual

Ameriwood HOME

Ameriwood HOME 2276335COM User manual

Ameriwood HOME

Ameriwood HOME 7191341COM User manual

Ameriwood HOME

Ameriwood HOME B343533339COM2 User manual

Ameriwood HOME

Ameriwood HOME 2864344EBL User manual

Ameriwood HOME

Ameriwood HOME 2864354EBL User manual

Ameriwood HOME

Ameriwood HOME 5937213COM User manual

Ameriwood HOME

Ameriwood HOME Dakota 9354333COM User manual

Ameriwood HOME

Ameriwood HOME 4865013COM User manual

Popular Indoor Furnishing manuals by other brands

Homelegance

Homelegance California 1662PEK-1CK Assembly instruction

Osmond Ergonomics

Osmond Ergonomics FLO instructions

OVE

OVE ELOISE 42 installation manual

overstock

overstock MF286255 Assembly instructions

Sonoma

Sonoma 160-801 Assembly instructions

BOLERO

BOLERO Wicker Side Chair CF158 Care Instructions

Coaster

Coaster 4799N Assembly instructions

Stor-It-All

Stor-It-All WS39MP Assembly/installation instructions

Lexicon

Lexicon 194840161868 Assembly instruction

Next AMELIA NEW 462947 Assembly instructions

Furinno

Furinno 18089 Assembly instruction

Munchkin

Munchkin Push to Close MK0001 manual

impekk

impekk Manual II Assembly And Instructions

Elements

Elements Ember Nightstand CEB700NSE Assembly instructions

JWA

JWA CARY 68429 Assembly instruction

VIPACK

VIPACK AMORI AMKB9014 Assembly instructions

Anthro

Anthro GT03 Series Assembly instructions

Rowico

Rowico SANNA Assembly instructions
