C 411III
2
1 Sicherheitshinweis/Beschreibung
1.1 Sicherheits-
hinweis
1.2
Lieferumfang
1.3 Optionales
Zubehör
Überprüfen Sie bitte, ob das Gerät, an das Sie das
Mikrofon anschließen möchten, den gültigen Si-
cherheitsbestimmungen entspricht und mit einer
Sicherheitserdung versehen ist.
Kontrollieren Sie bitte, ob die Verpackung alle
oben angeführten Teile enthält. Falls etwas fehlt,
wenden Sie sich bitte an Ihren AKG-Händler.

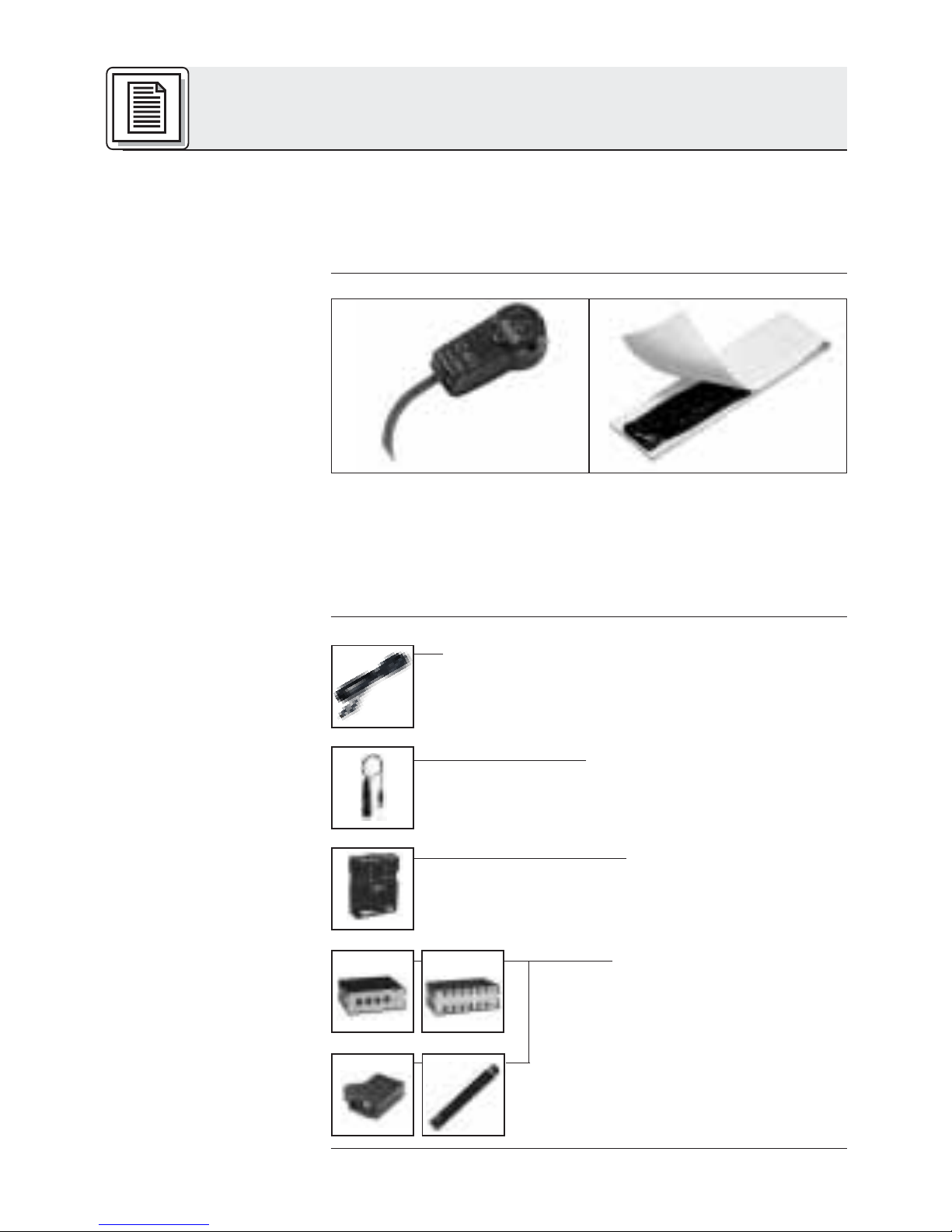

1 C 411III Klebemasse
• Mikrofonkabel MK 9/10: 10 m 2-polig
geschirmtes Kabel mit XLR-Stecker
und XLR-Kupplung
• Phantomspeiseadapter
MPA III L (für C 411III L)
• Batteriespeisegerät
B 29 L (für C 411III L)
• Phantomspeisegeräte
N 62 E, N 66 E,
B 18, B 15
(für C 411III PP)
3
1 Beschreibung
1.4 Besondere
Merkmale
1.5 Kurz-
beschreibung
1.6 Varianten
C 411III PP
C 411III L
•Robuster Körperschallwandler für Instrumen-
talabnahme auf der Bühne.
•Frequenzgang speziell für akustische Gitarre,
Banjo, Zither und Streichinstrumente ausge-
legt.
•Klebemasse für die direkte Montage am Instru-
ment im Lieferumfang enthalten.
Der Pickup C 411III ist ein Körperschallwandler
und nimmt den Schall direkt von der Oberfläche
des schwingenden Resonanzkörpers eines aku-
stischen Instruments auf.
Der Pickup wurde speziell für die direkte Montage
an akustischen Gitarren, Banjos, Zithern und
Streichinstrumenten entwickelt und garantiert eine
absolut klangtreue, unverfälschte Wiedergabe Ih-
res Instruments.
Die Klebemasse zur Befestigung des Pickups ist
absolut unschädlich für Holz-, Kunststoff- und
Metalloberflächen.
Der Pickupist in zwei Ausführungen erhältlich:
•Für 9 bis 52 V Universal-Phantomspeisung.
3 m langes, fix verbundenes Anschlusskabel
mit Phantomspeiseadapter mit integriertem
3-poligem XLR-Stecker.
•Für Speisung mittels Batteriespeisegerät
B 29 L, Phantomspeiseadapter MPA III L oder
AKG.WIRELESS-Taschensender. 1,5 m lan-
ges, fix verbundenes Anschlusskabel mit
3-poligem Mini-XLR-Stecker.
4
2 Anschluss
2.1 Einleitung
Wichtig!
2.2 C 411III PP
2.2.1 Anschluss
an symmetri-
sche Eingänge
Siehe Abb. 1.
Der C 411III Pickup ist ein Kondensatorwandler
und benötigt daher eine Stromversorgung.
Wenn Sie andere als die von AKG empfoh-
lenen Speisegeräte verwenden, kann der
Pickup beschädigt werden und erlischt
die Garantie.
1. Stecken Sie den Phantomspeiseadapter (1) am
Kabel des Pickups an einen symmetrischen
XLR-Mikrofoneingang mit Phantomspeisung an.
2. Schalten Sie die Phantomspeisung ein. (Lesen
Sie dazu in der Betriebsanleitung des jeweili-
gen Gerätes nach.)
3. Wenn Ihr Mischpult keine Phantom-
speisung besitzt, stecken Sie den
Phantomspeiseadapter (1) an ein optionales
AKG-Phantomspeisegerät (2) (N 62 E, N 66 E,
B 18, B 15) an und verbinden Sie das
Phantomspeisegerät mit Hilfe eines XLR-
Kabels (3) (z.B. AKG MK 9/10 - nicht mitglie-
fert) mit einem symmetrischen Eingang.

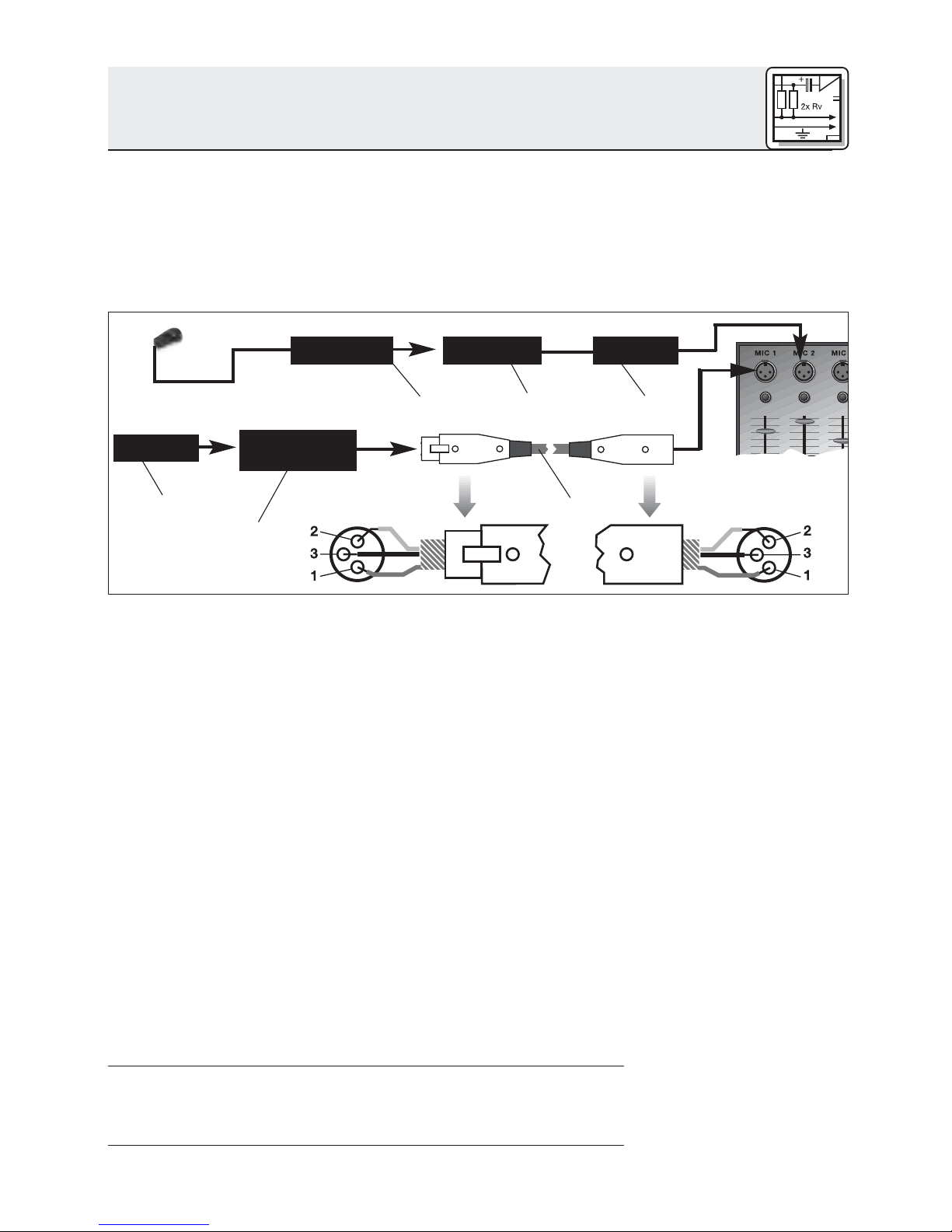

Abb. 1: Anschluss an symmetrischen Eingang
Phantom
MPA
MPA
(
5
2 Anschluss
2.2.2 Anschluss
an asymmetri-
sche Eingänge
Siehe Abb. 2.
Hinweis:
Phantomspeisegeräte (2) von AKG können Sie auch
an einen asymmetrischen Eingang anschließen.
Verwenden Sie dazu ein Kabel (3) mit XLR-
Stecker (weiblich) und Mono-Klinkenstecker:
1. Verbinden Sie im XLR-Stecker (4) mittels einer
Drahtbrücke Stift 1 mit Stift 3 und mit der
Abschirmung.
2. Verbinden Sie die innere Ader des Kabels mit
Stift 2 des XLR-Steckers (4) und der Spitze
des Klinkensteckers (5).
Beachten Sie, dass asymmetrische Kabel Ein-
streuungen aus Magnetfeldern (von Netz- und
Lichtkabeln, Elektromotoren usw.) wie eine An-
tenne aufnehmen können . Bei Kabeln, die län-
ger als 5 m sind, kann dies zu Brumm- und
ähnlichen Störgeräuschen führen.

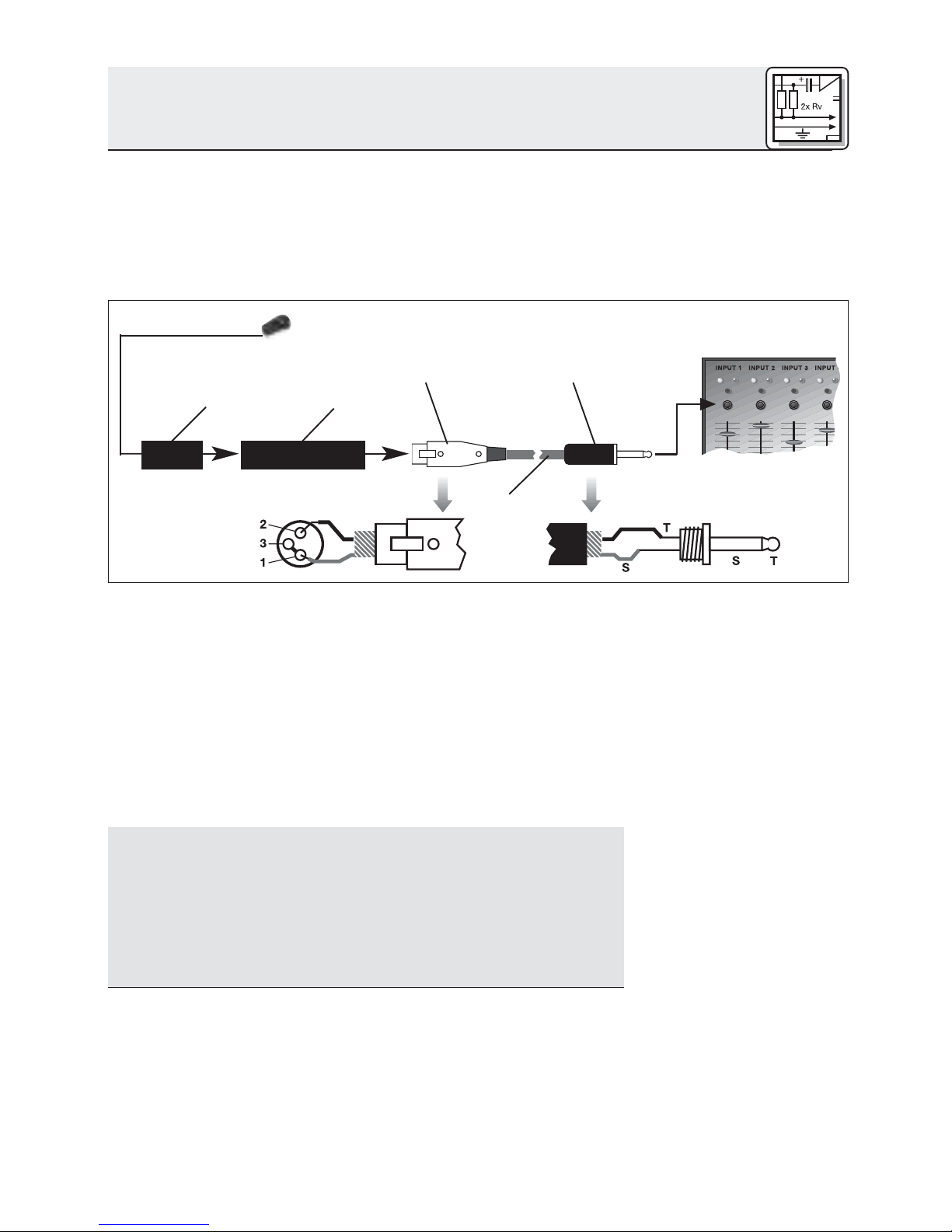

Abb. 2: Anschluss an asymmetrischen Eingang
PhantomMPA
☞
6
2 Anschluss
2.3 C 411III L
2.3.1 Anschluss
mittels B 29 L
Siehe Abb. 3.
Wichtig!
Symmetrischer
Eingang:
Siehe Abb. 3.
Asymmetrischer
Eingang:
Mit dem optionalen Batteriespeisegerät B 29 L
können Sie den Pickup an symmetrische oder
asymmetrische Eingänge ohne Phantomspeisung
anschließen.
1. Kabel anstecken: Stecken Sie den Mini-XLR-
Stecker (1) am Kabel des Pickups bis zum
Anschlag in eine der beiden Mini-XLR-
Buchsen am B 29 L (2).
Der Stecker (1) verriegelt sich automatisch.
Kabel abziehen: Zum Abziehen des Kabels
drücken Sie auf den Entriegelungsknopf am
Mini XLR-Stecker (1) und ziehen Sie den
Stecker (1) aus der Buchse heraus.
Um das Kabel nicht zu beschädigen, zie-
hen Sie niemals am Kabel selbst!
2. Verbinden Sie das B 29 L (2) mit dem
gewünschten Eingang.
Zum Anschluss an einen symmetrischen
Eingang verwenden Sie ein handelsübliches
XLR-Kabel (3).
Siehe Kapitel 2.2.2.

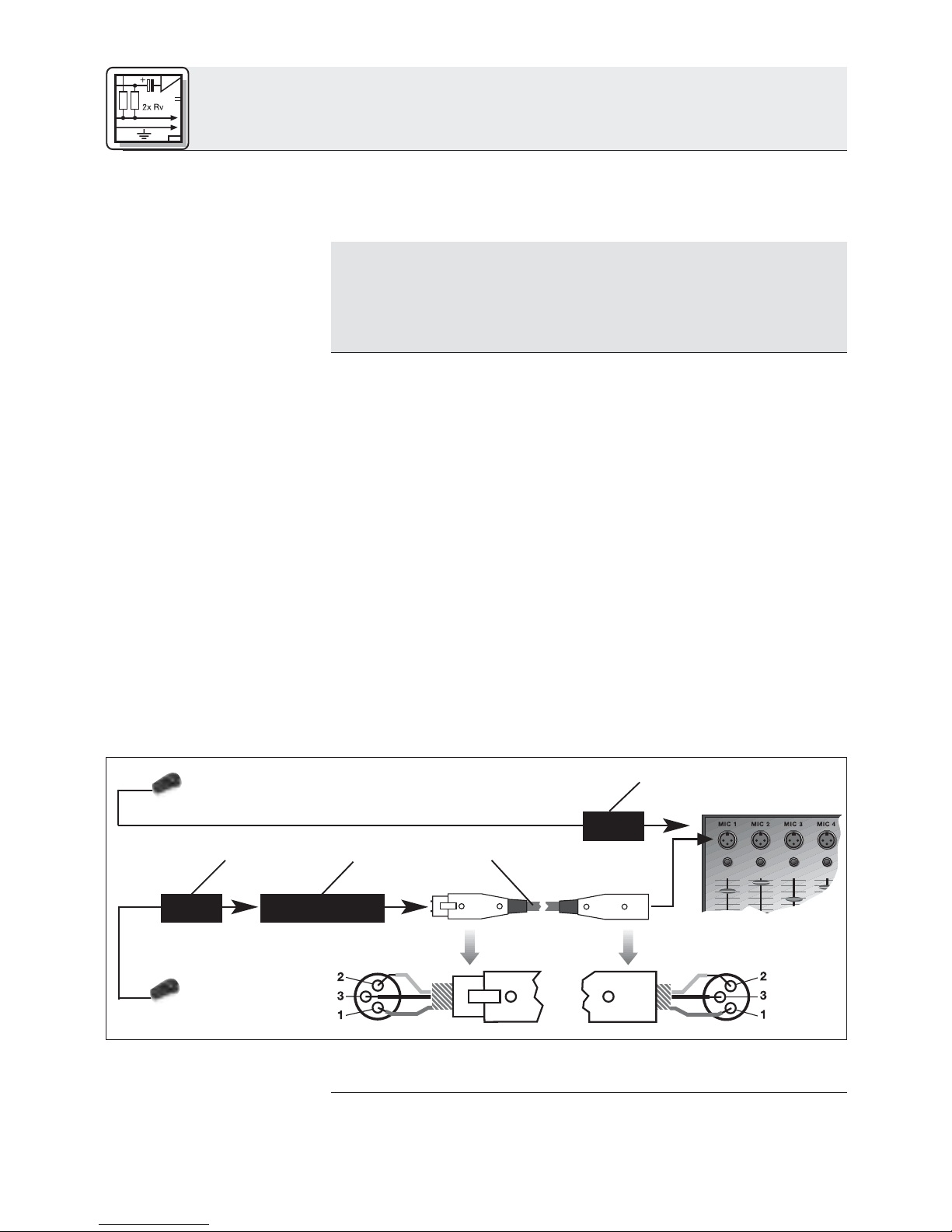

Abb. 3: Anschluss-Schema mit B 29 L
B 29 L
(
7
2 Anschluss
2.3.2 Anschluss
mittels MPA III L
Siehe Abb. 4.
Siehe Abb. 4.
2.3.3 Anschluss an
Taschensender
1. Kabel anstecken: Stecken Sie den Mini-XLR-
Stecker (1) am Kabel des Pickups bis zum
Anschlag in die Mini-XLR-Kupplung (2) am
Anschlusskabel des MPA III L (3).
Der Stecker (1) verriegelt sich automatisch.
Kabel abziehen: Siehe Kapitel 2.3.1.
2. Stecken Sie den MPA III L (3) an einen sym-
metrischen XLR-Mikrofoneingang mit
Phantomspeisung an.
3. Schalten Sie die Phantomspeisung ein. (Lesen
Sie dazu in der Betriebsanleitung des jeweili-
gen Gerätes nach.)
4. Wenn Ihr Mischpult keine Phantom-
speisung besitzt, stecken Sie den MPA III L
(3) an ein optionales AKG-Phantomspeise-
gerät (4) (N 62 E, N 66 E, B 18, B 15) an und
verbinden Sie das Phantomspeisegerät (4) mit
Hilfe eines XLR-Kabels (5) (z.B. AKG MK 9/10
- nicht mitgliefert) mit einem symmetrischen
Eingang.
Lesen Sie in der Bedienungsanleitung Ihres
Taschensenders nach.
Mini XLR Mini XLR MPA
MPA
Phantom

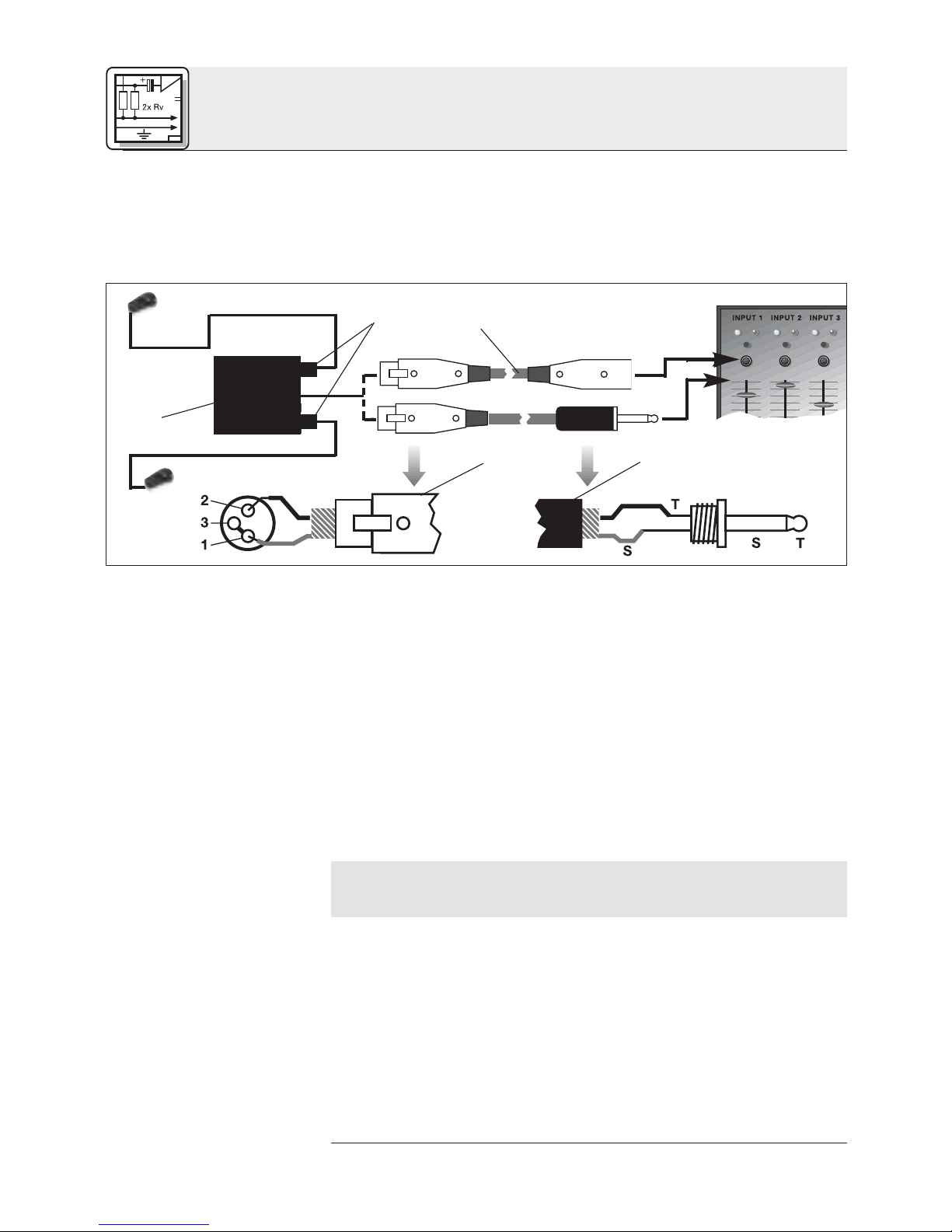

Abb. 4: Anschluss-Schema mit MPA III L
8
3 Anwendung
3.1 Einleitung
3.2 Befestigung
am Instrument
Hinweis:

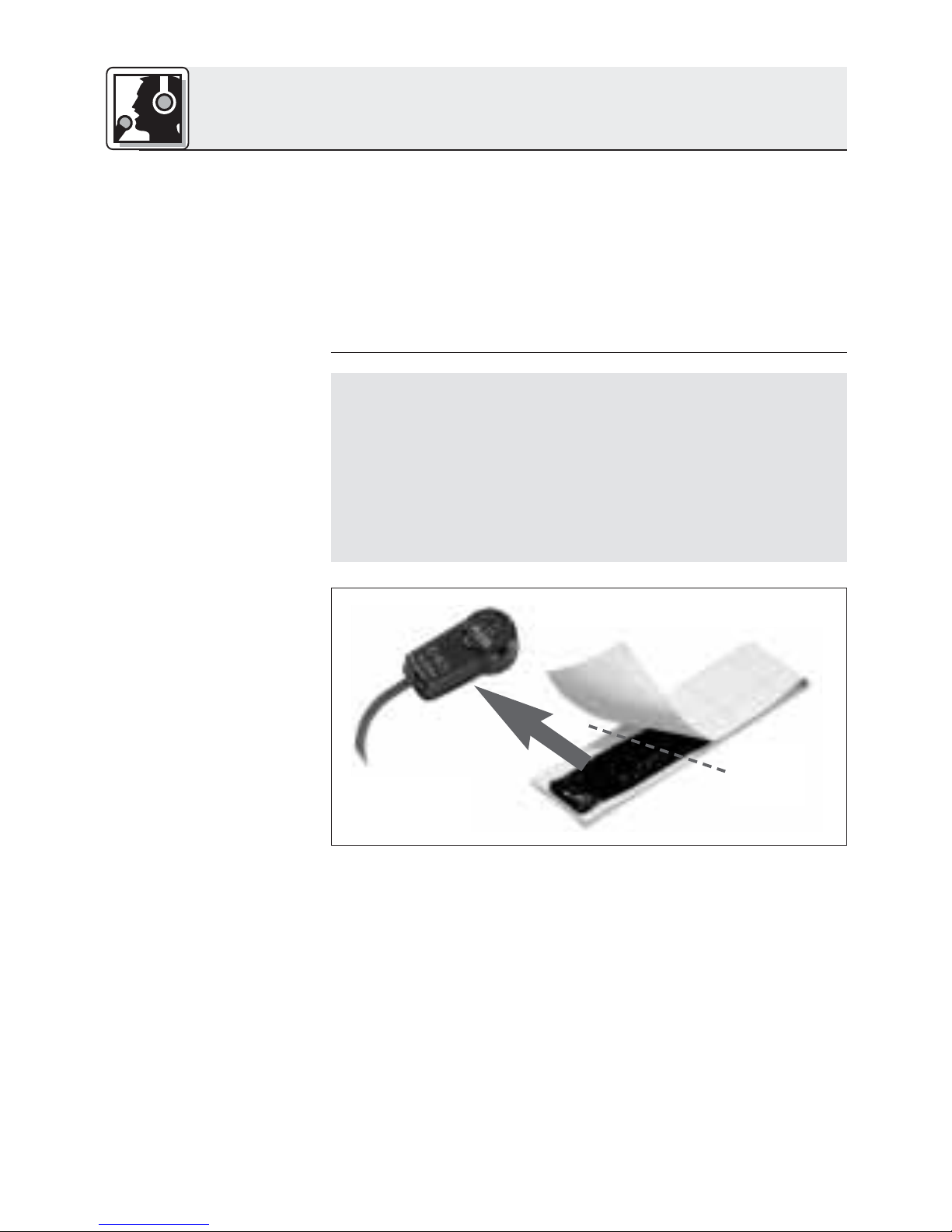

Abb. 5: Klebe-
masse auf die
Unterseite des
Pickups drücken.
Siehe Abb. 6 bis 9
auf Seite 9.
Da die Resonanzkörper akustischer Instrumente
an verschiedenen Punkten in unterschiedlicher
Weise schwingen, können Sie durch Variieren des
Schallabnahmepunkts verschiedene Klangfarben
erhalten.
Bewährte Positionierungen und weitere Anwen-
dungshinweise finden Sie in Kapitel 3.2.
Wenn Sie den Pickup auf einer lackierten Ober-
fläche befestigen wollen, kontrollieren Sie vorher
den Zustand des Lacks.
Auf porösem, brüchigem Lack ist die Haltekraft
der Klebemasse geringer und es besteht die Ge-
fahr, dass die Klebemasse beim Entfernen des
Pickups die Lackschicht weiter beschädigt.
1. Ziehen Sie die Schutzfolie von der mitgeliefer-
ten Klebemasse ab.
2. Drücken Sie einen Teil der Klebemasse (etwa
gleich groß wie der Pickup) auf die Unterseite
des Pickups.
3. Drücken Sie den Pickup auf den Steg oder in
der Nähe des Stegs auf die Decke des Instru-
ments.
☞
✂
9
3 Anwendung

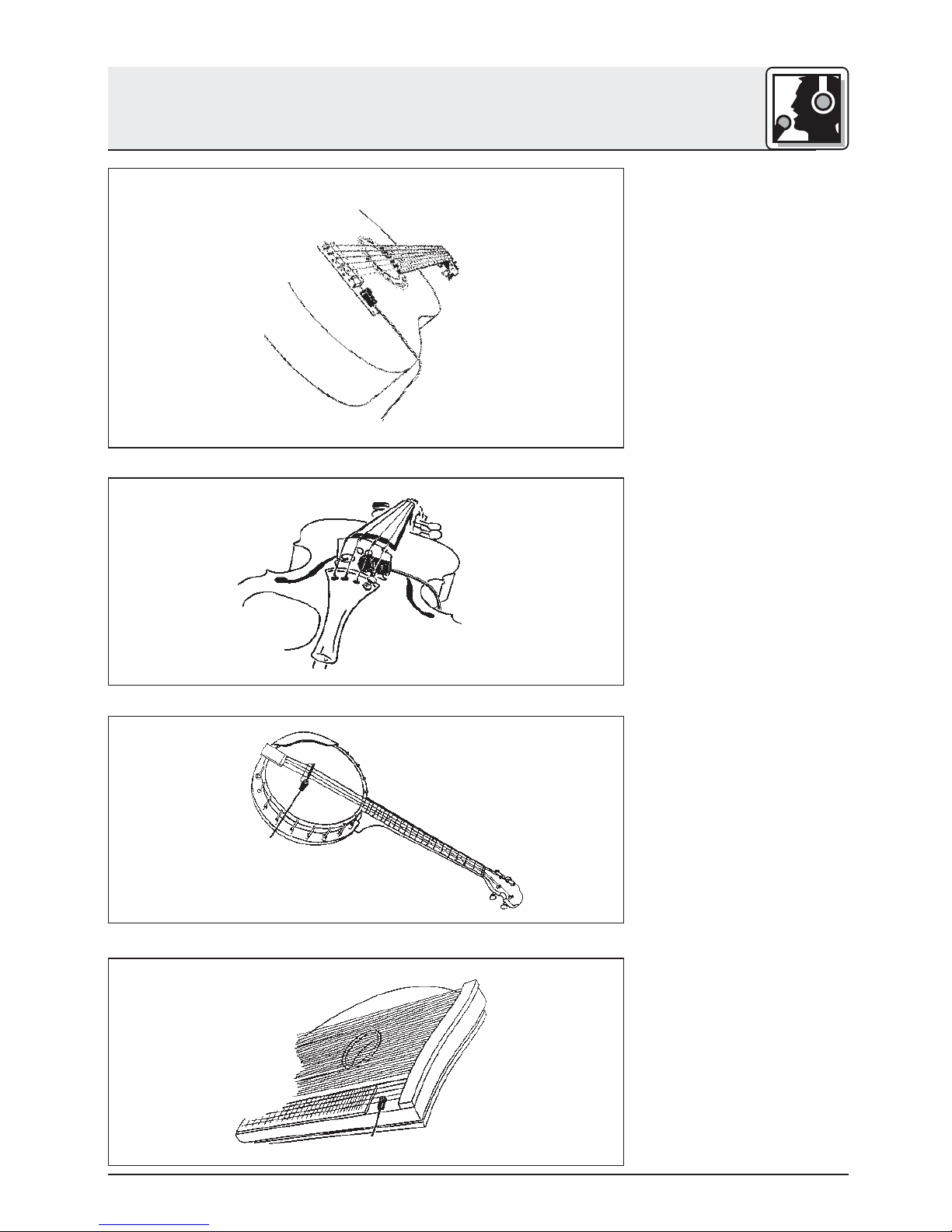

Abb. 6: Gitarre
Abb. 7: Violine
Abb. 8: Banjo
Abb. 9: Zither
10
5 Fehlerbehebung
Fehler
Kein Ton:
Verzerrungen:
Mögliche Ursache
1. Mischpult und/oder
Verstärker ausge-
schaltet.
2. Kanal-Fader oder
Summenpegelregler
am Mischpult oder
Lautstärkeregler des
Verstärkers steht auf
Null.
3. Pickup nicht an
Mischpult oder
Verstärker ange-
schlossen.
4. Kabelstecker nicht
richtig angesteckt.
5. Kabel defekt.
6. Keine Speise-
spannung.
1. Gain-Regler am
Mischpult zu weit
aufgedreht.
2. Mischpulteingang zu
empfindlich.
Abhilfe
1. Mischpult und/oder
Verstärker ein-
schalten.
2. Kanal-Fader oder
Summenpegelregler
am Mischpult oder
Lautstärkeregler des
Verstärkers auf ge-
wünschten Pegel
einstellen.
3. Pickup an Mischpult
oder Verstärker an-
schließen.
4. Kabelstecker
nochmals an-
stecken.
5. Kabel überprüfen
und falls nötig er-
setzen.
6. Phantomspeisung
einschalten.
Phantomspeise-
gerät: ans Netz
anschließen bzw.
Batterie(n) einlegen.
Kabel überprüfen
und falls nötig er-
setzen.
1. Gain-Regler zurück-
drehen.
2. 10-dB-Vorab-
schwächung
zwischen Pickupka-
bel und Eingang
stecken.
