ZyXEL Communications PLA-400 User manual

PLA-400

PowerLine Ethernet Adapter

Quick Start Guide

Version 1.00

Edition 1

9/2006

Table of Contents

ENGLISH 1

DEUTSCH 5

ESPAÑOL 9

FRANÇAIS 13

ITALIANO 17

РУССКИЙ 21

SVENSKA 25

繁體中文 29

ENGLISH

Overview

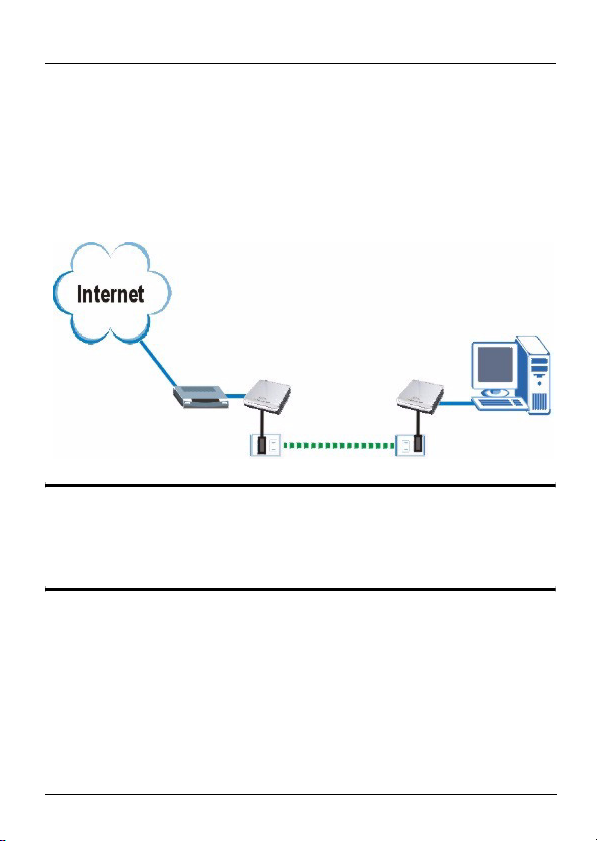

The PLA-400 allows you to extend your network (and Internet

connection) to any electrical outlet in your home. The figure

below shows your PLA-400 (B) connected to a DSL modem

(A). You can plug a second PLA-400 (C) into another outlet in

your home and connect a computer for Internet access.

"See the User’s Guide for information on how to

use the configuration utility to manage your

PLA-400.

Connections

This Quick Start Guide shows you how to make the following

connections:

1PLA-400 to a Cable/DSL modem, router or switch.

2PLA-400 to a computer in your home.

ENGLISH

1 Connecting the PLA-400 to a Cable/

DSL Modem or Router

1Use an Ethernet cable to connect the LAN port on the

PLA-400 an available Ethernet LAN port of your modem,

router or switch.

2Connect the PLA-400 into a power outlet.

3The PWR LED should be on and the ETHN LED should be

on or blinking.

VIf none of the LEDs are on, unplug your device

and recheck your hardware connections.

ENGLISH

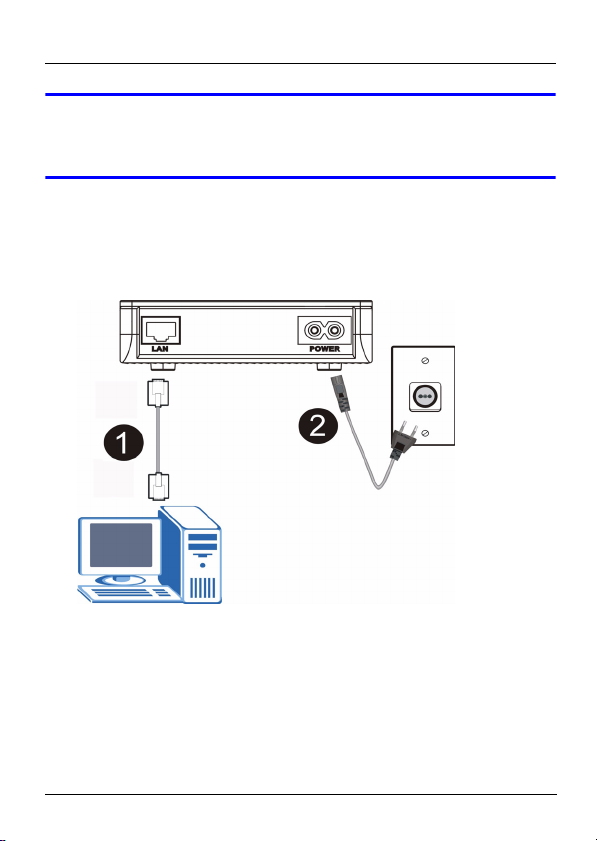

2 Connecting the PLA-400 to a

Computer

1Use an Ethernet cable to connect the LAN port on the

PLA-400 to the Ethernet port on your computer.

2Connect the PLA-400 into a power outlet.

3The PWR LED should be on and the ETHN LED should be

on or blinking.

4When the PLA-400 detects a connection to another PLA-

400 (or another Homeplug AV compatible power line

adapter), the LINK LEDs turn on and blink when there is

traffic.

ENGLISH

VIf the LINK LED is not on, try using another

power outlet.

Troubleshooting

If you are having trouble setting up your connections, make

sure:

• Your outlets are working properly. Unplug the PLA-400 and

plug in another electrical appliance that you know works.

• The Ethernet Cables you are using are Category 5 or higher.

Most cables are labeled with their specifications.

• All Ethernet and power cables are securely connected.

If the LINK LED is off.

• Use the management utility (see the User’s Guide for details)

to detect all other HomePlug AV devices on your power line

network. Try plugging a second HomePlug AV device into an

adjacent socket (to your PLA-400) and see if the LINK LED

lights up.

DEUTSCH

Übersicht

Mit dem PLA-400 können Sie Ihr Netzwerk (und Ihre

Internetverbindung) zu Hause über eine beliebige

Netzsteckdose laufen lassen. In der Abbildung unten wird

dargestellt, wie der PLA-400 (B) an ein DSL-Modem

angeschlossen (A) ist. Sie können einen zweiten PLA-400 (C)

an eine andere Steckdose anschließen und dort einen

Computer für den Internetzugriff anschließen.

"Informationen zum Benutzen des

Konfigurationsprogramms für die Verwaltung

des PLA-400 finden Sie im Benutzerhandbuch.

Anschlüsse

In dieser Kurzanleitung erfahren Sie, wie Sie die folgenden

Verbindungen herstellen:

ABC

DEUTSCH

1Vom PLA-400 zu einem Kabel-/DSL-Modem, Router oder

Switch.

2Vom PLA-400 zu einem Computer zu Hause.

1 Verbinden des PLA-400 mit einem

Kabel-/DSL-Modem oder Router

1Schließen Sie ein Ethernetkabel an den LAN-Anschluss

des PLA-400 und an einen freien Ethernet-LAN-Anschluss

des Modems, Routers oder Switches an.

2Schließen Sie den PLA-400 an eine Netzsteckdose an.

3Die PWR LED sollte nun leuchten, und die ETHN LED

leuchten oder blinken.

DEUTSCH

VWenn keine der LEDs leuchtet, prüfen Sie noch

einmal alle Kabelverbindungen.

2 Anschließen des PLA-400 an einen

Computer

1Schließen Sie ein Ethernetkabel an den LAN-Anschluss

des PLA-400 und an den Ethernetanschluss des

Computers an.

2Schließen Sie den PLA-400 an eine Netzsteckdose an.

3Die PWR LED sollte nun leuchten, und die ETHN-LED

leuchten oder blinken.

DEUTSCH

4Wenn der PLA-400 die Verbindung zu einem anderen

PLA-400 (oder einem anderen HomePlug AV-kompatiblen

Stromleitungsadapter) erkennt, beginnen die LINK-LEDs

zu leuchten und bei Datenverkehr zu blinken.

VWenn die LINK-LED nicht leuchtet, verwenden

Sie eine andere Netzsteckdose.

Problembeseitigung

Wenn Sie Probleme haben, das Gerät anzuschließen, stellen

Sie sicher,

• dass die Netzsteckdose richtig funktioniert. Trennen Sie den

PLA-400 vom Stromnetz und schließen Sie an dieselbe

Netzsteckdose ein anderes Gerät an, von dem Sie wissen,

dass es funktioniert.

• dass Sie Ethernetkabel der Kategorie 5 oder höher ver-

wenden. Bei den meisten Kabeln sind die Spezifikationen

aufgedruckt.

• dass alle Ethernet und Stromkabel fest angeschlossen sind.

Wenn die LINK-LED aus ist,

• versuchen Sie mit Hilfe des Verwaltungsprogramms

(ausführliche Informationen finden Sie im

Benutzerhandbuch) alle an das Stromleitungs- oder

Koaxialkabelnetzwerk angeschlossenen Geräte zu ermitteln.

Schließen Sie ein zweites HomePlug AV-Gerät an eine dem

PLA-400 benachbarte Steckdose an, und prüfen Sie, ob die

LINK-LED zu leuchten beginnt.

ESPAÑOL

Vista previa

El PLA-400 le permite extender su red (y la conexión a

Internet) a cualquier toma eléctrica en su casa. La siguiente

figura le muestra el PLA-400 (B) conectado a un módem DSL

(A). Puede enchufar un segundo PLA-400 (C) en otra toma

en su casa y conectar un ordenador para el acceso a

Internet.

"Vea la guía del usuario para información sobre

cómo usar la utilidad de configuración para

administrar su PLA-400.

Conexiones

Esta Guía de instalación rápida le muestra cómo realizar las

siguientes conexiones:

1PLA-400 a un módem Cable/DSL, router o switch.

ABC

ESPAÑOL
