We BTNAP User manual
Révisé en 06/2023
Pour consulter nos plus récentes instructions d’ assemeb,lacgommander des pièces de
remplacement, des píèces perdues ou endommagées, ou pouutratuotre problème relié au service
à la clientèle, visitez notre Site internet www.walkeroend.icsom.
P.1
Revised 06/2023
2018
Article N° : BTNAP
Instructions de montage
BTNAP
V-4
P.2
1
2
3
4
5
6
7
20
21
19
9
5
6
7
8
Back left leg
Front right leg
Rail
Rail
Panel headboard/footboard
Back left leg
Front right leg
1
2
3
4
5
6
7
01 pcs
01 pcs
01 pcs
01 pcs
0 pcs2
0 pcs2
0 pcs2

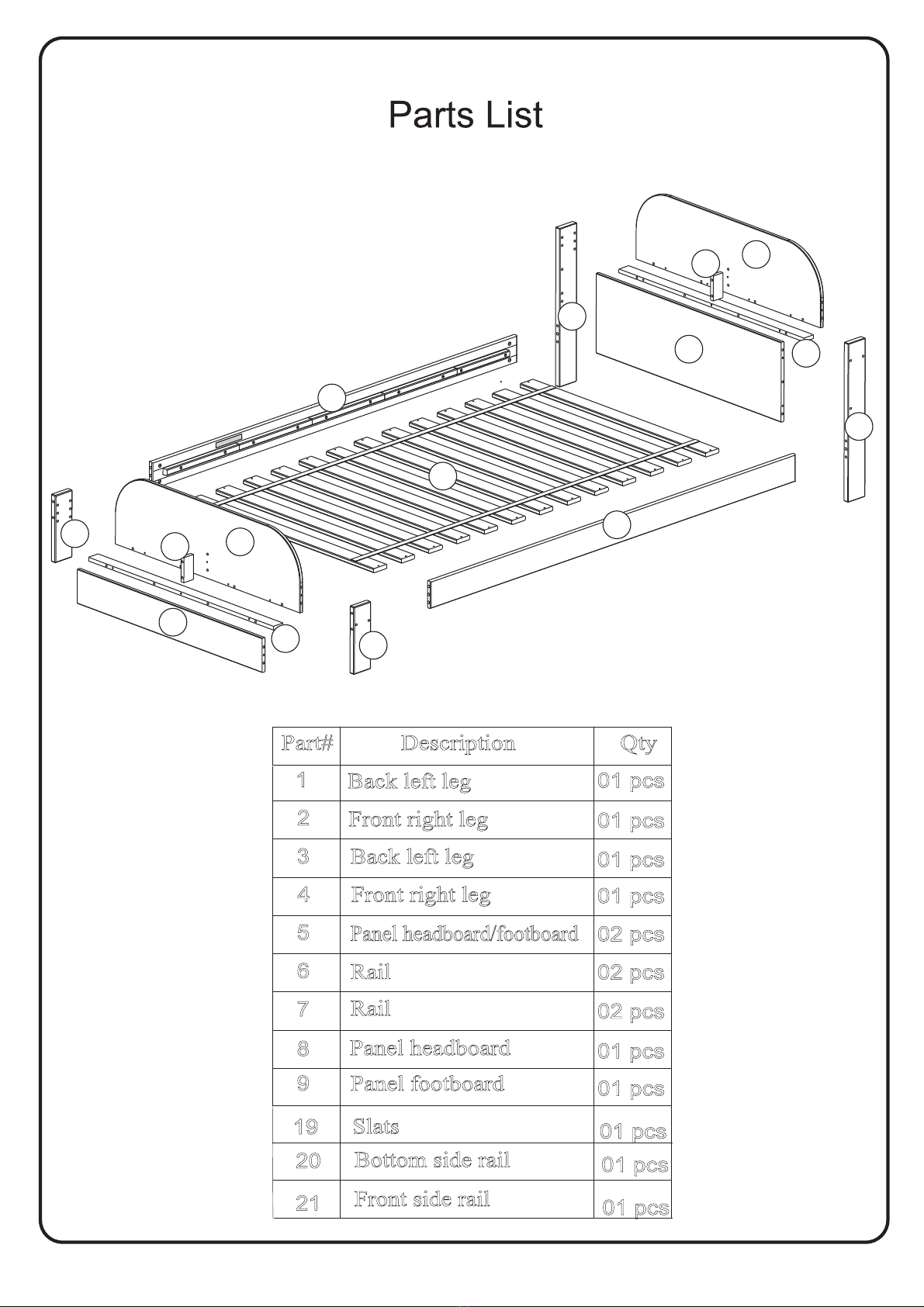

Description QtyPart#
80 pcs1
Panel footboard
90 pcs1
Panel headboard
Bottom side rail
Front side rail
20 0 pcs1
Slats
21
19
0 pcs1
0 pcs1
A
B
C
D
F
G
H
I
M
J
Un tournevis cruciforme est requis pour le montage de cueitp(rnoodn inclus)
Les quantités de matériaux sur la liste ci-dessus sont requiser slepbooun assemblage du
produit.
Du matériel supplémentaire peut aussi avoir été inclus.
P.3

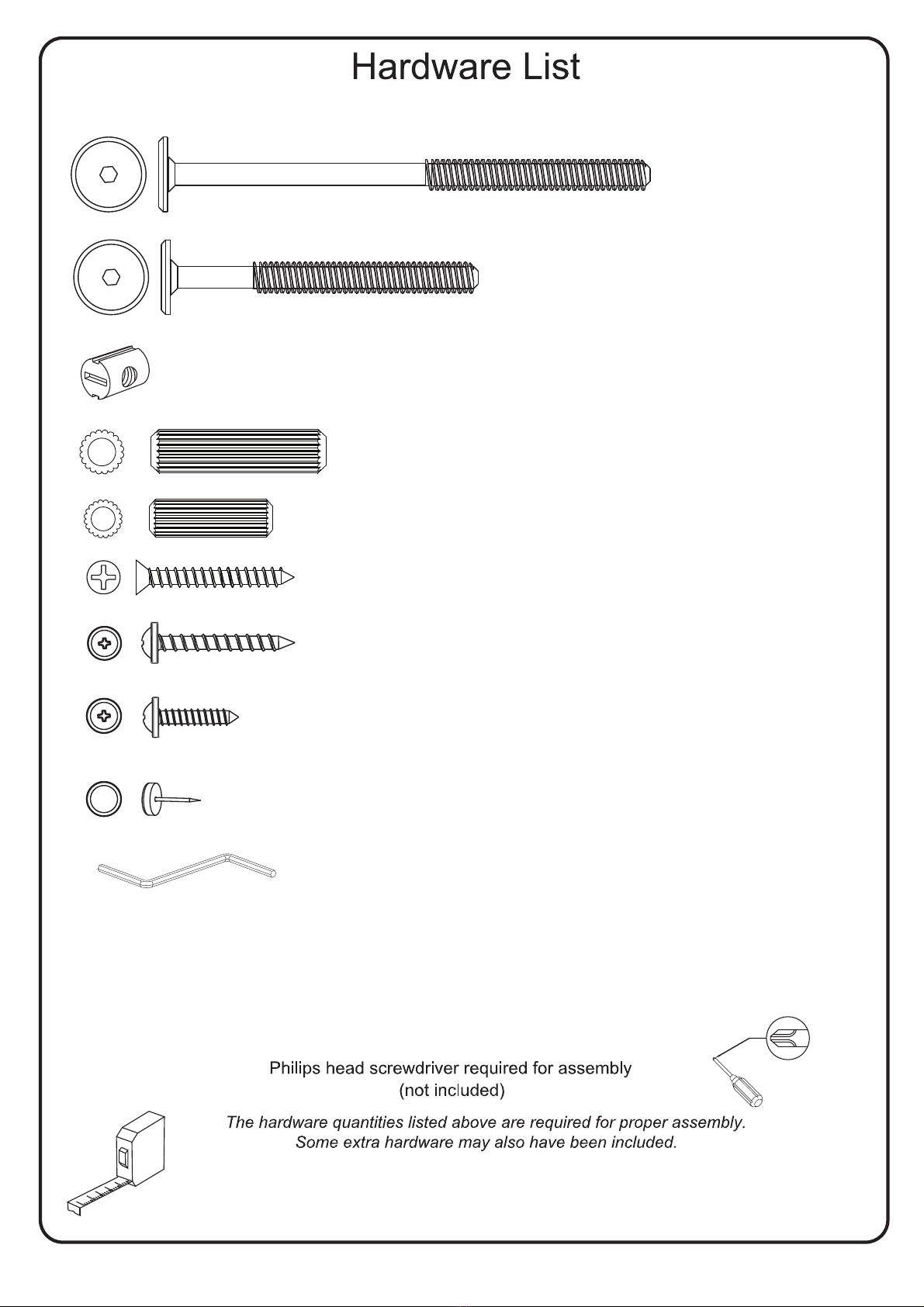

Ø1/4" x 140
Bolt
Ø7.0 x 60
Ø1/4"
Ø10 x 50
Ø8.0 x 30
Ø4.0 x 35
Ø4.0 x 35
Ø4.0 x 25
M4
Bolt
Barrel Nut
Wood dowel
Wood dowel
Screw
Screw flang
Screw flang
Hex Key
Plastic feet
08 pcs
10 pcs
08 pcs
04 pcs
42 pcs
06 pcs
10 pcs
06 pcs
01 pcs
04 pcs
Step 1
Étape 1
P.4
D
D
D
D
D
D
F
F
F
F
FF
FF
FF
FFF
FF
F
FF
FF FF
FF
FF
FF
FF
FF
FF
FF
FF
66
2x
2x
88
99
55
2x
2x
77
2x
2x
20
21

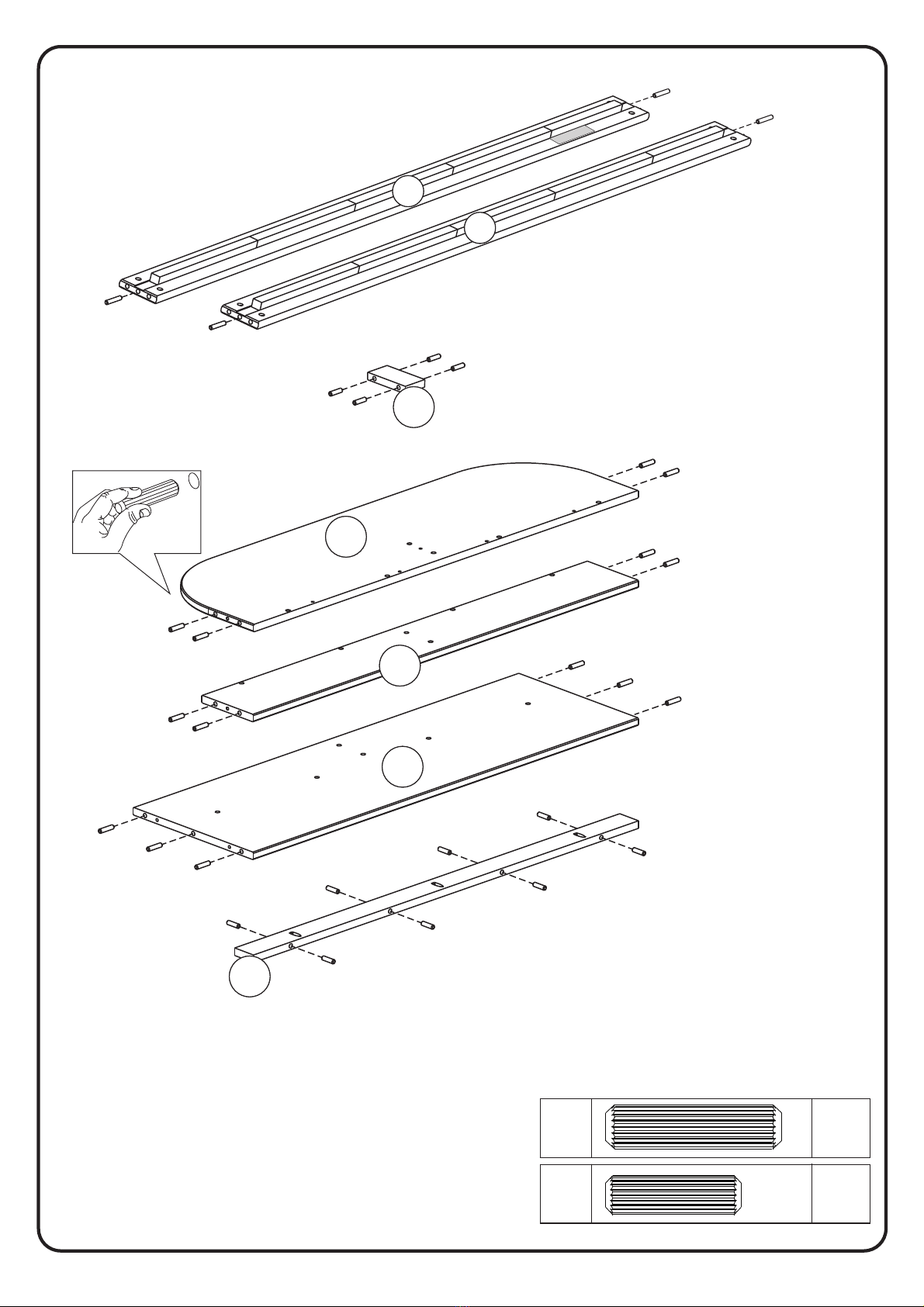

Insert wood dowels (D) into side rails (20,21).
Insert wood dowels (F) into panel (5,6,7,8,9).
Insérez les chevilles en bois (D) dans les garde-corps (10,11).
Insérez les chevilles en bois (F) dans le panneau (5,6,7,8,9).
10x50
8.0x30
D
F
04
42
Step 2
Étape 2
I
I
I
I
I
I
H
HH
H
H
H
HH
H
H
H
I
8
5
5
7
7
6
6
9

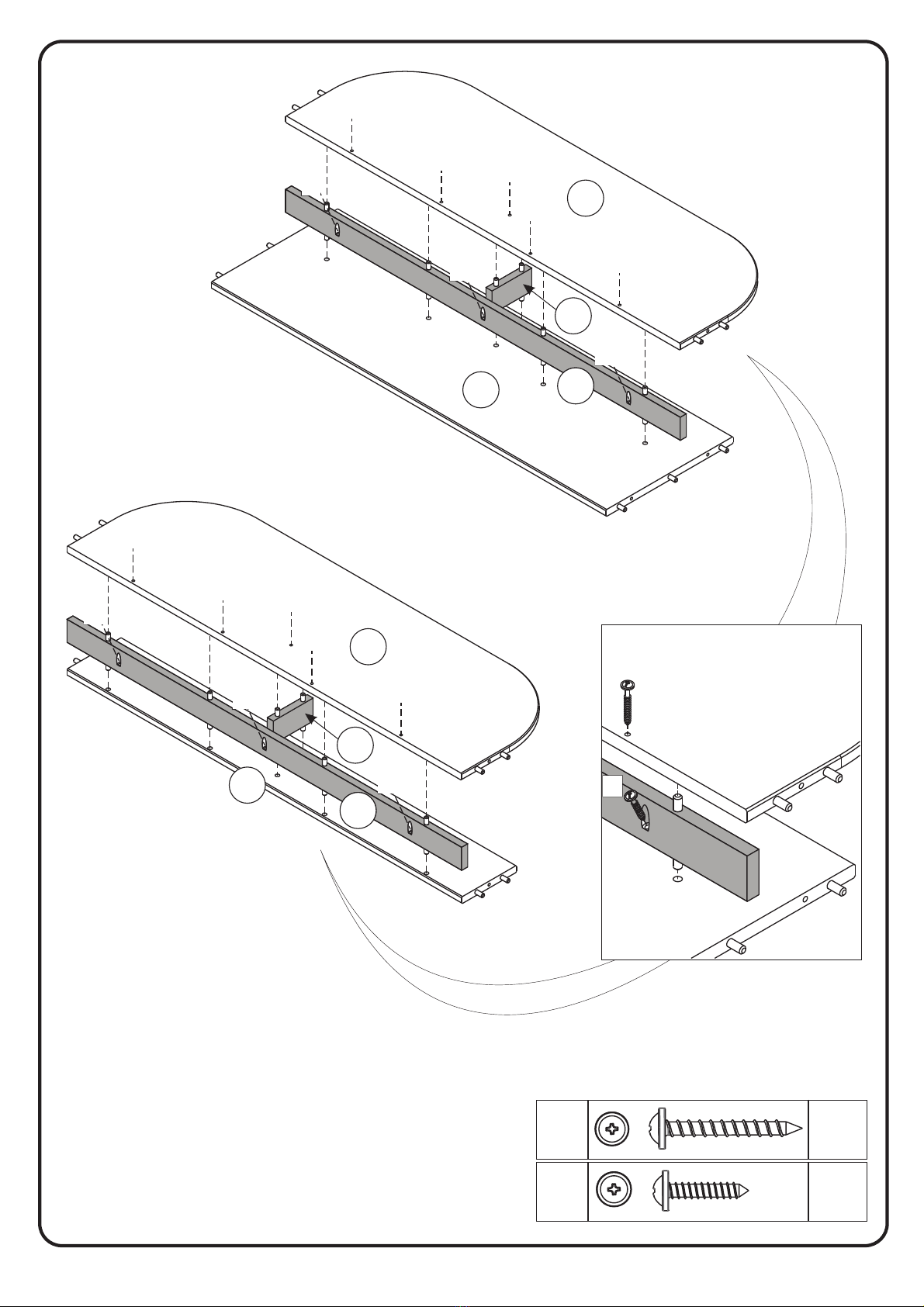

Attach rail (6,7) to panels (8,9) using (I) screws. Then
attach panel (5) to rail (6,7) using (H) screws.
Fixez les panneaux (5) aux panneaux (8.9) sur les lattes (6.7)
à l'aide des vis (H) et (I).
4.0x35
4.0x25
H
I
10
06
P.5
Step 3
Étape 3
P.6
B+M
B+M
B+M
B+M
B+M
B+M
B+M
B+M
B+M
B+M

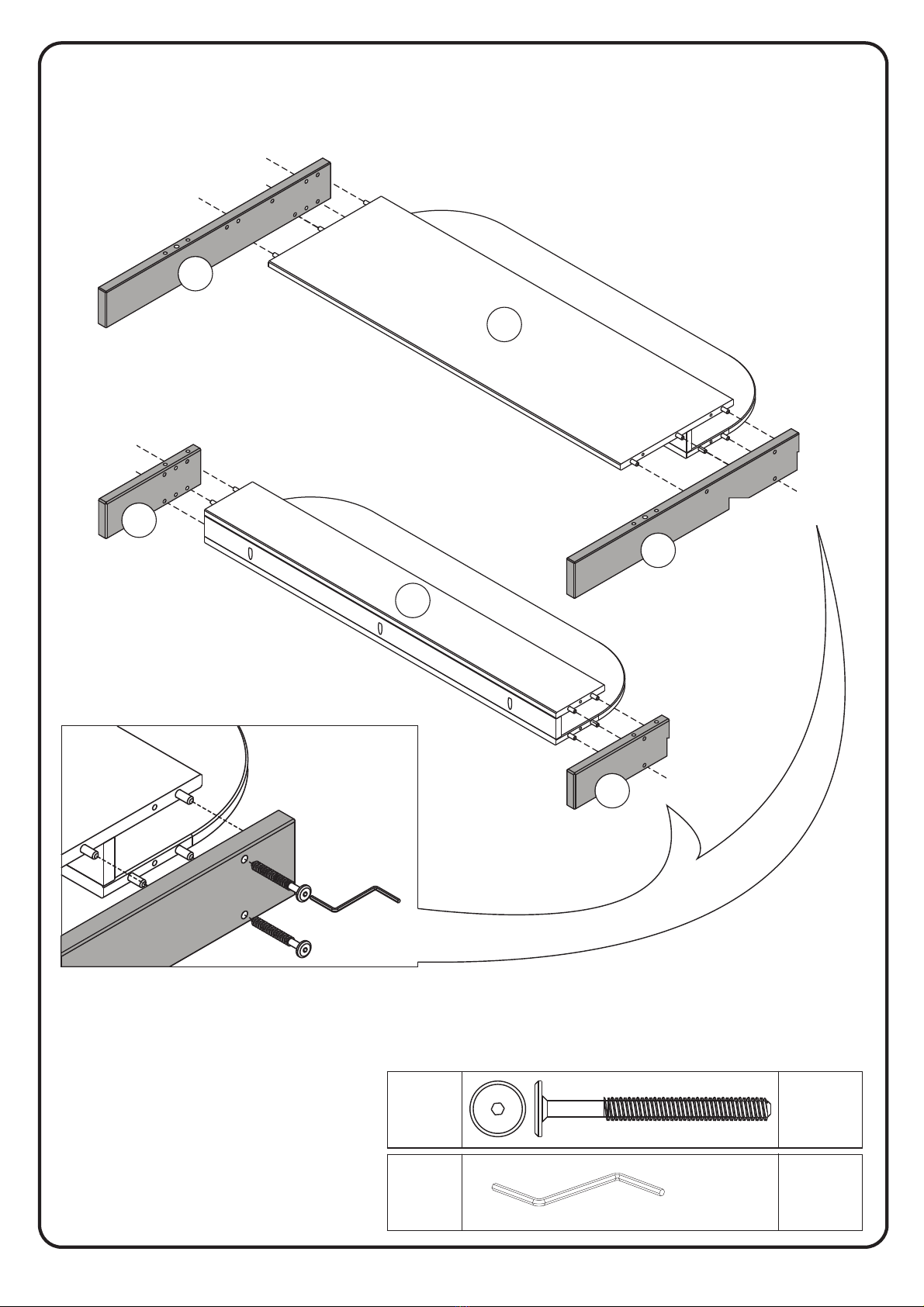

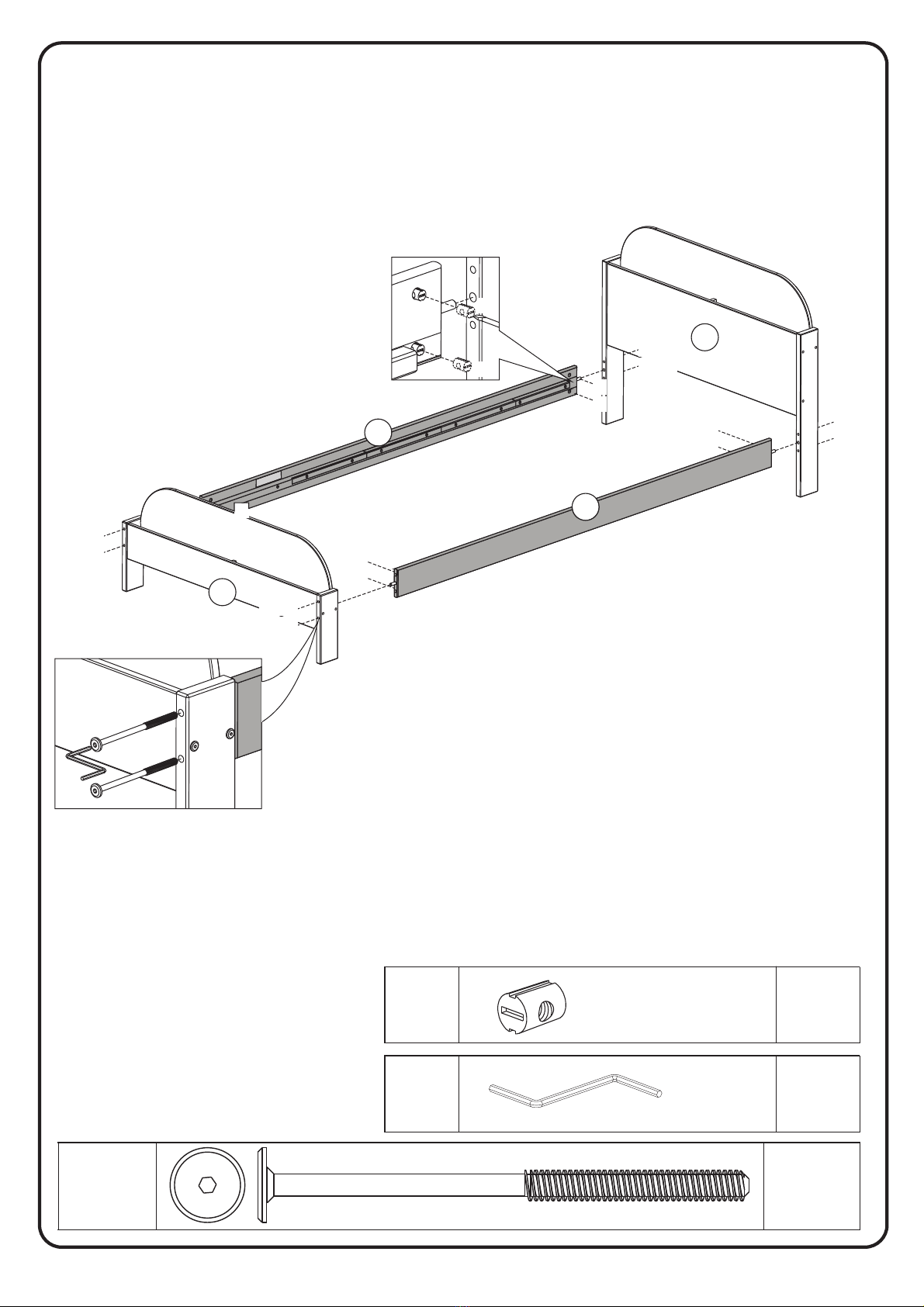

Attach the legs (1,2,3,4) and niche using screws (B)
and an Allen key (M).
B
B
M
1
8
2
9
3
4
Fixez les pieds (1, 2, 3, 4) et la niche à l'aide des vis (B)
et une clé Allen (M).
Ø7.0 x 60
M4
B
M
10
01
J
J
J
J
J
8
9
4
3
1
2

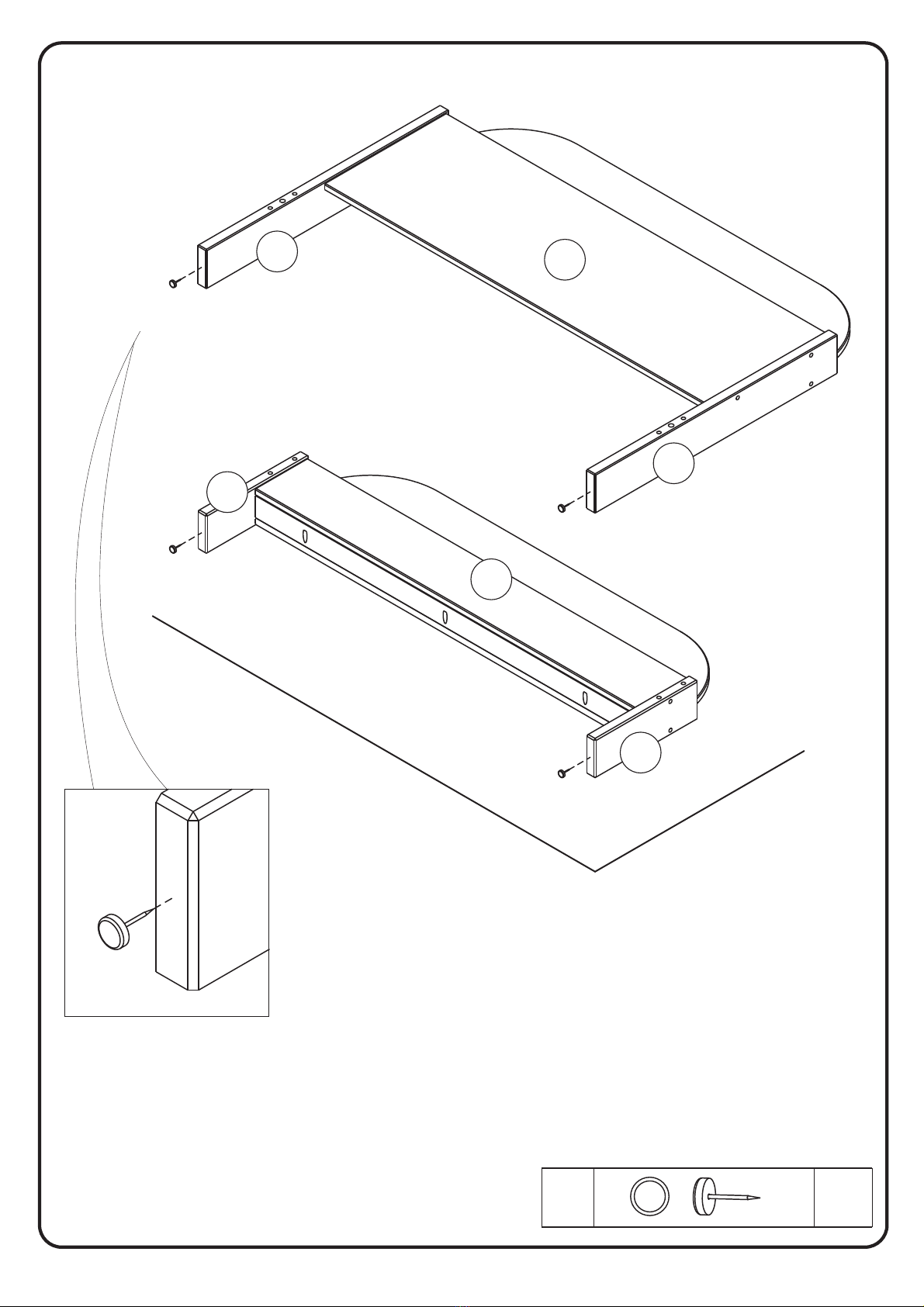

Insert the plastic feet (J) into the legs (1,2,3,4).
Use the cardboard box to protect the
headboard and footboard.
Insérez les pieds en plastique (J) dans les pieds (1, 2, 3, 4).
Step 4
Utilisez la boîte en carton pour protéger letête de lit et pied de lit.
P.7
Étape 4
Plastic feet
J04
Step 5
Étape 5
P.8
C
C
C
C
C
C
C
M+A
M+A
M+A
M+A
A+M
A+M
A+M
A+M
C
C
20
21
8
9
A
A
M
Insert the cylindrical nuts (C) on the side rails (20,21)
and using screws (A) and Allen key (M).
Insérer les écrous cylindriques (C) sur les côtés (10,11)
et en utilisant les vis (A) et la clé Allen (M).
M4
A
M
C
08
01
08
Ø1/4" x 140
Ø1/4"
Step 6
Étape 6
G
G
2”

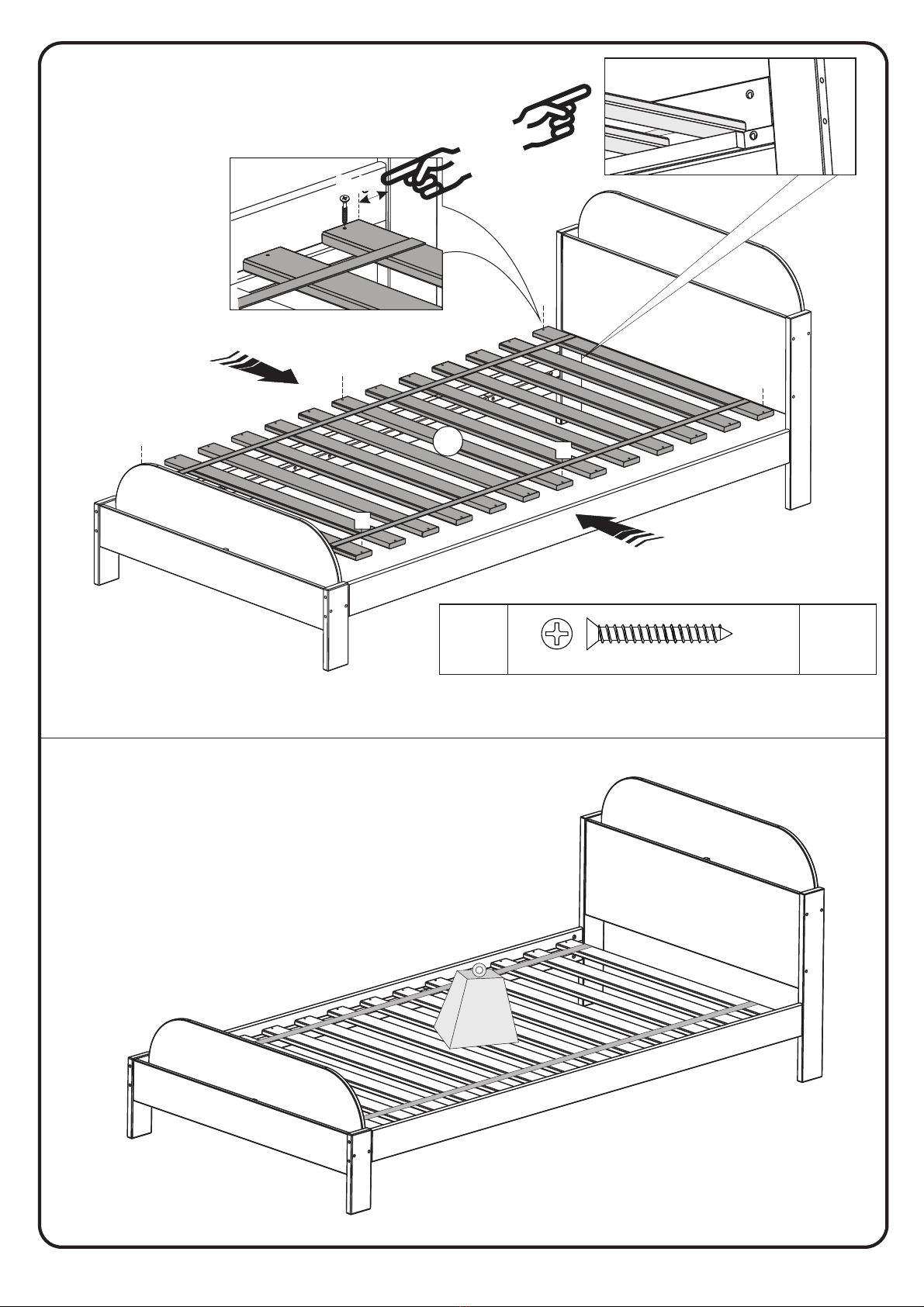

Position the slats (19) on the sides 2 "away from the legs (1,2,3,4) and secure with the screw (G).
G
G
G
G
G
19
Positionner les lattes (19) sur les côtés à 2 "des pieds (1, 2, 3, 4) et fixer avec la vis (G).
P.9
G06
Ø4.0 x 35
250lbs
