Trumpf TruTool S 114 User manual

TruTool S 114 (2A5)

07.09.2022

DE ..................................................... 3

EN ..................................................... 8

FR...................................................... 13

IT ....................................................... 18

ES...................................................... 23

PT...................................................... 28

NL...................................................... 33

DA ..................................................... 38

SV...................................................... 43

NO ..................................................... 48

FI ....................................................... 53

PL ...................................................... 58

CS ..................................................... 63

SK...................................................... 68

HU ..................................................... 73

LT ...................................................... 78

LV ...................................................... 83

ET...................................................... 88

SL ...................................................... 93

HR ..................................................... 98

SR ..................................................... 103

BG ..................................................... 108

RO ..................................................... 113

TR...................................................... 118

EL ...................................................... 123

RU ..................................................... 128

UK...................................................... 133

JA ............................................................ 138

ZH........................................................... 143

KO........................................................... 148

AR........................................................... 153

Originalbetriebsanleitung 3

Inhalt

1 Sicherheit........................................... 3

2 Produktbeschreibung......................... 4

3 Bedienung.......................................... 6

4 Verbrauchsmaterial und Zubehör ...... 6

5 Störungsbehebung ............................ 6

6 Konformitätserklärung........................ 7

7 Entsorgung von Elektro- und Elektro-

nik-Altgeräten..................................... 7

1 Sicherheit

1.1 Allgemeine Sicherheitshinweise

– Lesen Sie alle Sicherheitshinweise und

Anweisungen.

Versäumnisse bei der Einhaltung der Si-

cherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/

oder schwere Verletzungen verursa-

chen.

– Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf.

1.2 Ergänzende Sicherheitshinweise

WARNUNG

Verletzungsgefahr für Hände durch

scharfe Messer oder Kanten

uNicht mit der Hand in die Bearbeitungs-

strecke greifen.

uSchutzhandschuhe tragen.

WARNUNG

Verletzungsgefahr oder Sachscha-

den durch Fremdzubehör

uNur Original-Zubehör von TRUMPF

verwenden.

1.3 Symbole

Die nachfolgenden Symbole sind für das Le-

sen und Verstehen der Betriebsanleitung

von Bedeutung. Die richtige Interpretation

der Symbole hilft, das Elektrowerkzeug be-

stimmungsgemäss und sicher zu bedienen.

Symbol Beschreibung





Typ der Schere, z.B. TruT-

oolS114(2A5)

Elektrowerkzeug mit Akku

Elektrowerkzeug mit Drehzahlreg-

ler

Prüfen

Ladezustand Akku prüfen

Torxschraube lösen / festschrau-

ben

Oberfläche reinigen

Betriebsanleitung lesen

Li-ion

Entsorgung/Recycling von Altgerä-

ten und Batterien

4 Originalbetriebsanleitung

1.4 Warnhinweise in diesem

Dokument

Warnhinweise warnen vor Gefahren, die

beim Umgang mit dem Elektrowerkzeug auf-

treten können. Es gibt sie in vier Gefah-

renstufen, die am Signalwort erkennbar sind:

Signalwort Bedeutung

GEFAHR Kennzeichnet eine Gefahr mit

hohem Risiko, die zu Tod oder

schwerer Verletzungen führen

kann, wenn sie nicht vermie-

den wird.

WARNUNG Kennzeichnet eine Gefahr mit

mittlerem Risiko, die zu

schwerer Verletzungen führen

kann, wenn sie nicht vermie-

den wird.

VORSICHT Kennzeichnet eine Gefahr mit

einem geringen Risiko, die zu

leichter oder mittlerer Verlet-

zungen führen kann, wenn sie

nicht vermieden wird.

ACHTUNG Kennzeichnet eine Gefahr, die

zu Sachschäden führen kann.

1.5 Bestimmungsgemässe

Verwendung

Die TRUMPF Schere ist ein handgeführtes

Elektrowerkzeug für folgende Anwendungen:

– Bündiges Abschneiden von Rohren und

Profilen an Decken und Wänden

– Besäumen von Wellblech und Trapez-

blech

– Trennen und Besäumen von plattenför-

migen Werkstücken aus Stahl, Alumini-

um, Kunststoff usw.

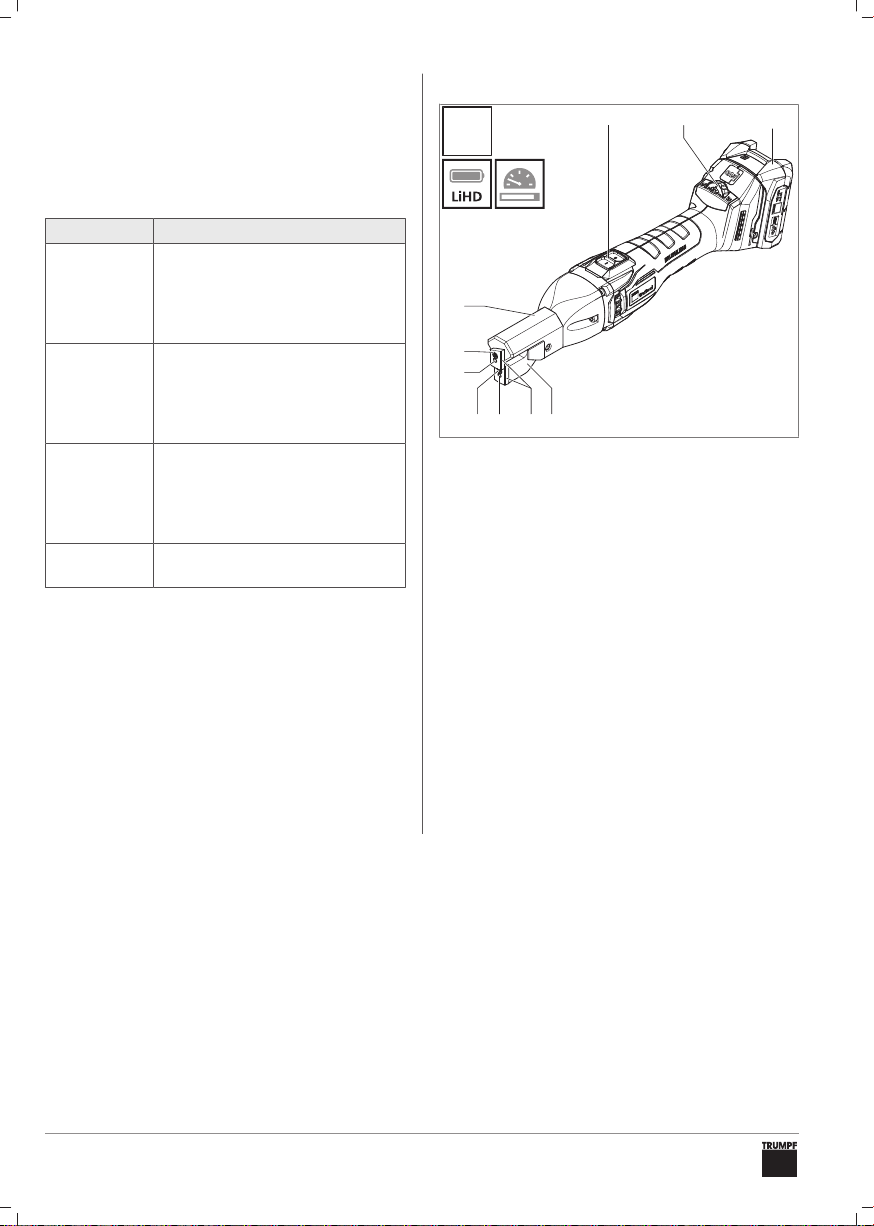

2 Produktbeschreibung

5 467

21 3





1 Ein-/Aus-Schalter

2 Drehzahlregler

3 Akku

4 Schwinge

5 Messer

6 Zylinderstift

7 Befestigungsschraube

8 Schneidkopf

Originalbetriebsanleitung 5

2.1 Technische Daten





Betriebsspannung 12 V

Hubzahl bei Leerlauf 2000–4800/min

Gewicht ohne Akku / Kabel 1,5kg / 3,3lbs

Maximale Materialdicken

Stahl bis 400N/mm21,6mm

0,063in / 16ga

Stahl bis 600N/mm21mm

0,039in / 20ga

Aluminium bis 250N/mm22mm

0,079in / 12ga

Geräusch- und Schwingungsemissions-

werte

Schwingungsemissionswert

ah (Vektorsumme dreier

Richtungen) 5,4m/s2

Unsicherheit K für Schwin-

gungsemissionswert 1,5m/s2

A-bewerteter Schalldruck-

pegel LPA typischerweise 70dB(A)

A-bewerteter Schallleis-

tungspegel LWA typischer-

weise 81dB(A)

Unsicherheit K für Ge-

räuschemissionswerte 3dB

2.2 Geräusch- und

Vibrationsinformation

WARNUNG

Gehörschädigung durch überschrit-

tenen Geräuschemissionswert

uGehörschutz tragen.

WARNUNG

Verletzungsgefahr durch über-

schrittenen Schwingungsemissi-

onswert

uWerkzeuge richtig wählen und bei Ver-

schleiss rechtzeitig wechseln.

uZusätzliche Sicherheitsmassnahmen

zum Schutz des Bedieners vor der Wir-

kung von Schwingungen festlegen (z.

B. Warmhalten der Hände, Organisati-

on der Arbeitsabläufe, Bearbeitung mit

normaler Vorschubkraft).

Je nach Einsatzbedingung und Zustand des

Elektrowerkzeuges kann die tatsächliche Be-

lastung höher oder geringer als der angege-

bene Messwert ausfallen.

Der angegebene Schwingungsemissions-

wert wurde nach einem genormten Prüfver-

fahren gemessen und kann zum Vergleich

von Elektrowerkzeugen verwendet werden.

Er kann auch zu einer vorläufigen Einschät-

zung der Schwingungsbelastung herangezo-

gen werden.

Zeiten, in denen die Maschine abgeschaltet

ist oder läuft, aber nicht tatsächlich im Ein-

satz ist, können die Schwingungsbelastung

über den gesamten Arbeitszeitraum deutlich

reduzieren.

6 Originalbetriebsanleitung

3 Bedienung

ACHTUNG

Sachbeschädigung durch Verkan-

ten des Elektrowerkzeugs

uKurven mit wenig Vorschub schneiden.

uMinimalen Radius des Elektrowerk-

zeugs nicht unterschreiten.

uDas Elektrowerkzeug erst an das

Werkstück heranführen, nachdem die

volle Drehzahl erreicht ist.

uFalls die Schneidlinie innerhalb des

Werkstücks endet: Das Elektrowerk-

zeug mit voller Drehzahl einige Millime-

ter rückwärts führen.

uDas Elektrowerkzeug erst abschalten,

wenn der Schneidevorgang beendet

ist.

Zur Bedienung des Elektrowerkzeugs, siehe:

–Ein- und ausschalten A[}158]

–Drehzahl einstellen B[}158]

–Rohre bündig abschneiden C[}158]

–Profile schneiden D[}158]

–Ladezustand prüfen E[}158]

–Akku wechseln F[}158]

4 Verbrauchsmaterial und

Zubehör

4.1 Messer

Die Messer besitzen 2 Schneiden. Diese

sind nicht nachschleifbar.

Für schonendes Arbeiten und gute Schnitt-

leistung ist darauf zu achten, dass die Mes-

ser scharf sind und rechtzeitig gewechselt

werden.

Beim Schneiden von Radien ist folgendes zu

beachten:

– Die Maschine nicht verkanten.

– Nur mit geringem Vorschub arbeiten.

Hinweise zur Wahl des richtigen Werkzeugs

sowie Zubehör, Ersatzteillisten zu Messern,

Werkzeugen und Akkupacks siehe:





4.2 Alternative Akkus

Dieses Elektrowerkzeug kann mit allen

CASLIHD 12V und CAS LI-Ion 12V Akkus

verwendet werden.

5 Störungsbehebung

Problem Ursache Behebung

Werkzeug ist schwergängig. Messer sind stumpf. uMesser tauschen/ersetzen

G[}159].

Werkzeug lässt sich nicht ein-

schalten. Akku ist leer oder defekt. uAkku wechseln F[}158].

Originalbetriebsanleitung 7

6 Konformitätserklärung

Wir erklären in alleiniger Verantwortung,

dass dieses Produkt mit allen relevanten An-

forderungen folgender Richtlinien, Normen

oder normativen Dokumenten überein-

stimmt:

– 2006/42/EG

– 2014/30/EU

– 2011/65/EU

– EN 62841-1

– EN 62841-2-8

Unterzeichnet für den Hersteller und im Na-

men des Herstellers von:

Dr. Thomas Schneider

Geschäftsführer Entwicklung

TRUMPF Werkzeugmaschinen SE & Co. KG

DE-71254 Ditzingen

Ditzingen, 15.02.2021

7 Entsorgung von Elektro-

und Elektronik-Altgeräten

 

Li-ion

Elektrowerkzeuge, Ladegeräte, Batterien/Ak-

kus, Zubehör und Verpackung dürfen nicht

im Hausmüll entsorgt werden. Sie sind einer

umweltgerechten Wiederverwertung zuzu-

führen. Dabei sind die jeweils geltenden na-

tionalen Vorschriften zu beachten.

Vor der umweltgerechten Wiederverwertung/

Entsorgung der Batterien/Akkus sind die

Kontakte mit einem Klebeband gegen Kurz-

schluss zu sichern und die Batterien/Akkus

im Elektrowerkzeug entladen. Defekte oder

verbrauchte Batterien/Akkus sind an die Ver-

kaufsstellen von TRUMPF Elektrowerkzeu-

gen zurückzugeben.

8 Translation of the original operator's manual

Contents

1 Safety................................................. 8

2 Product description............................ 9

3 Operation........................................... 11

4 Consumables and accessories.......... 11

5 Troubleshooting................................. 11

6 Declaration of conformity................... 12

7 Disposal of old power tools and elec-

tronic devices..................................... 12

1 Safety

1.1 General safety instructions

– Read all safety warnings, instructions, il-

lustrations and specifications provided

with this power tool.

Failure to follow all instructions listed be-

low may result in electric shock, fire and/

or serious injury.

– Save all warnings and instructions for fu-

ture reference.

1.2 Additional safety instructions

WARNING

Danger of hand injuries due to

sharp blades or edges

uDo not reach your hand into the pro-

cessing section.

uWear protective gloves.

WARNING

Danger of injury or property dam-

age due to use of third-party acces-

sories

uOnly use original TRUMPF acces-

sories.

1.3 Symbols

The following symbols are important for

reading and understanding the operator's

manual. The correct interpretation of the

symbols helps to operate the power tool

properly and safely.

Symbols Description





Type of shears, e.g.

TruToolS114(2A5)

Power tool with rechargeable

battery

Power tool with speed controller

Inspection

Check charge of rechargeable

battery

Loosening/tightening Torx-head

screw

Cleaning the surface

Read operator's manual

Li-ion

Disposal/recycling of old devices

and batteries

Translation of the original operator's manual 9

1.4 Warnings in this document

Warnings warn about dangers that can occur

when handling the power tool. They come in

four danger levels that can be distinguished

by the signal word:

Signal word Meaning

DANGER Indicates a danger with high

risk, which can cause death

or severe injuries if it is not

avoided.

WARNING Indicates a danger with

medium risk, which can

cause severe injuries if it is

not avoided.

CAUTON Indicates a danger with low

risk, which can cause minor

or moderate injuries if it is

not avoided.

ATTENTION Indicates a danger that can

cause property damage.

1.5 Proper use

TRUMPF slitting shears are a hand-guided

power tool for the following applications:

– Cutting off pipes and profiles on ceilings

and walls flush

– Trimming of corrugated and trapezoidal

sheet steel

– Slitting and trimming of plate-shaped

workpieces made of steel, aluminum,

plastic, etc.

2 Product description

5 467

21 3





1 On/off switch

2 Speed controller

3 Rechargeable battery

4 Oscillating lever

5 Blade

6 Cylindrical pin

7 Fastening screw

8 Cutting head

10 Translation of the original operator's manual

2.1 Technical data





Operating voltage 12V

Idle number of strokes 2000–4800/min

Weight without recharge-

able battery/cable 1.5kg/3.3lbs

Maximum material thicknesses

Steel up to 400N/mm21.6mm

0.063in/16ga

Steel up to 600N/mm21mm

0.039in/20ga

Aluminum up to 250N/mm22mm

0.079in/12ga

Noise and vibration emission values

Vibration emission value ah

(vector sum of three direc-

tions) 5.4m/s2

Uncertainty K for vibration

emission value 1.5m/s2

A-assessed sound pres-

sure level LPA typically 70dB(A)

A-assessed sound power

level LWA typically 81dB(A)

Uncertainty K for noise

emission values 3dB

2.2 Noise and vibration information

WARNING

Hearing damage if noise emission

value is exceeded

uWear hearing protection.

WARNING

Danger of injury if vibration emis-

sion value is exceeded

uSelect tools correctly and change

promptly in case of wear.

uSpecify additional safety measures to

protect the operator against the effect

of vibrations (e.g. keep hands warm,

organization of work processes, pro-

cessing with normal feed force).

Depending on the conditions of use and con-

dition of the power tool, the actual load can

be higher or lower than the specified mea-

surement.

The specified vibration emission value was

measured according to a standardized test

process and can be used to compare power

tools. It can also be used for a preliminary

estimation of the vibration load.

Times when the machine is switched off or is

running, but not actually in use, can signifi-

cantly reduce the vibration load during the

entire working period.

Other manuals for TruTool S 114

Table of contents

Other Trumpf Power Tools manuals

Trumpf

Trumpf TruTool C 160 1A1 User manual

Trumpf

Trumpf TruTool N 200 User manual

Trumpf

Trumpf TruTool TKF 1500 3A1 User manual

Trumpf

Trumpf TruBend 2000 Series User manual

Trumpf

Trumpf TruTool TKF 700 User manual

Trumpf

Trumpf TruTool C 160 User manual

Trumpf

Trumpf TruTool TKF 1500 User manual

Trumpf

Trumpf TKA 300-0 User manual

Trumpf

Trumpf TruTool N 350 User manual

Trumpf

Trumpf S 160 E User manual

Trumpf

Trumpf TruTool TKA 300 User manual

Trumpf

Trumpf TruTool C 250 (1B1) User manual

Trumpf

Trumpf N 700-2 User manual

Trumpf

Trumpf TKA 500-0 User manual

Trumpf

Trumpf TruTool C 250 User manual

Trumpf

Trumpf TruTool TKF 1500 User manual

Trumpf

Trumpf TruTool N 700 User manual

Trumpf

Trumpf TruTool N 200 User manual

Trumpf

Trumpf N700-1 User manual

Trumpf

Trumpf TruTool TF 350 User manual

Trumpf

Trumpf TKF 1100-0 User manual

Trumpf

Trumpf TruTool TF 350 3A5 User manual

Trumpf

Trumpf TruTool N 160 E User manual

Trumpf

Trumpf TruTool S 114 User manual

Popular Power Tools manuals by other brands

AEG

AEG OMNI-JS Original instructions

SIP

SIP 01533 manual

Ribimex

Ribimex PRS499 quick start guide

3M Fiber Optic Connector Crimp Tool instructions

Ryobi

Ryobi P524 Operator's manual

ROJEK

ROJEK FSN 300A manual

Kemper

Kemper 1740PRO manual

WABCO

WABCO OptiTire installation manual

EINHELL

EINHELL TE-MS 18/210 Li Original operating instructions

Orgapack

Orgapack OR-T 85 Operating and safety instructions

TOUGHCUT

TOUGHCUT Diamond 400 instruction manual

Yaros

Yaros PB-3603 user manual

Fein

Fein BSS 2.0 E Repair instructions

Baileigh Industrial

Baileigh Industrial SS-2725 Operator's manual

Milwaukee

Milwaukee 2674-20 Operator's manual

Fein

Fein BLs 1.6 parts list

Princess

Princess Electric Multi Sharpener user manual

FOREDOM

FOREDOM K.1050 Operation & maintenance manual
