TRENDnet TE100-S5Pplus Quick start guide
Copyright ©2005. All Rights Reserved. TRENDware International, Inc.
TRENDnet
TRENDware, USA
What's Next in Networking
TE100-S5P+/TE100-S8P/TE100-S55E+
TE100-S88E+/TE100-S16E+
Version 05.11.2005
5/8/16 Port 10/100Mbps Auto-MDIX Fast Ethernet Switch
User’s Guide
Commutateur Fast Ethernet Auto-MDIX À 5/8/16 ports 10/100Mbps
Guide de l'utilisateur
5/8/16-Port 10/100 Mbit/s Auto-MDIX Fast-Ethernet-Switch
Bedienungsanleitung
Puerto 5/8/16 a 10/100Mbps Conmutador Fast Ethernet Auto-MDIX
Guía del Usuario
5/8/16-портовый коммутатор 10/100 Мбит/с Auto-MDIX для сети Fast Ethernet
Руководство пользователя
Table of Contents
Español ..................................................................................................... 1
1
8
2
6
9
11
1. Desembalaje e instalación ................................................................
2. Identificación de los componentes externos .....................................
3. Conexión del Conmutador ................................................................
4. Especificación del PIN RJ-45 ............................................................
Technical Specifications ........................................................................
Limited Warranty ...................................................................................
1Español
1. Desembalaje e instalación
Español UG
Este capitulo ofrece información sobre cómo instalar y desembalar el
conmutador Fast Ethernet.
Desembalaje
Configuración
Cuando proceda, asegúrese de que se cumplen las siguientes directrices de
precaución.
La superficie debe soportar al menos 1,5 kg para el conmutador.
La toma de corriente debe estar a 1,82 metros (6 pies) del
conmutador.
Inspeccione visualmente el conector de alimentación DC para
comprobar que está conectado al adaptador de corriente.
Compruebe que existe una correcta regulación de la temperatura y una
ventilación adecuada alrededor del conmutador. No coloque objetos
pesados encima del conmutador.
Si falta algún artículo o viene defectuoso, por favor póngase en contacto con
su distribuidor local para reemplazarlo.
Este paquete debe contener los siguientes artículos:
TE100-S5P+ or TE100-S8P or
TE100-S55E+ or TE100-S88E+ or
TE100-S16E+
Esta guía del usuario
Un adaptador de
corriente AC externo
Copyright ©2005. All Rights Reserved. TRENDware International, Inc.
TRENDnet
TRENDware, USA
What's Next in Networking
TE100-S5P+/TE100-S8P/TE100-S55E+
TE100-S88E+/TE100-S16E+
Version 05.11.2005
5/8/16 Port 10/100Mbps Auto-MDIX Fast Ethernet Switch
User’s Guide
Commutateur Fast Ethernet Auto-MDIX À 5/8/16 ports 10/100Mbps
Guide de l'utilisateur
5/8/16-Port 10/100 Mbit/s Auto-MDIX Fast-Ethernet-Switch
Bedienungsanleitung
Puerto 5/8/16 a 10/100Mbps Conmutador Fast Ethernet Auto-MDIX
Guía del Usuario
5/8/16-портовый коммутатор 10/100 Мбит/с Auto-MDIX для сети Fast Ethernet
Руководство пользователя
2Español
2. Identificación de los componentes
externos.
La figura que aparece a continuación muestra los paneles frontales del
conmutador Fast Ethernet.
Consulte la sección del indicador LED para obtener información detallada
sobre los indicadores del conmutador LED.
Esta sección identifica los componentes externos más importantes del
conmutador. Tanto los paneles frontales como posteriores contienen las
descripciones de cada característica de panel. El panel indicador se describe
en detalle en el siguiente capítulo.
Panel frontal
TE100-S5P+
Panel indicador del conmutador LED de 5 puertos
TE100-S8P
Panel indicador del conmutador LED de 8 puertos
TE100-S88E+
Panel indicador del conmutador LED de 8 puertos
TE100-S16E+
Panel indicador del conmutador LED de 16 puertos
TE100-S55E+
Panel indicador del conmutador LED de 5 puertos
3Español
Panel posterior
TE100-S88E+
Panel posterior del conmutador de 8 puertos para el
TE100-S5P+
Panel posterior del conmutador de 5 puertos para el
TE100-S8P
Panel posterior del conmutador de 8 puertos para el
TE100-S16E+
Panel posterior del conmutador de 16 puertos para el
TE100-S55E+
Panel posterior del conmutador de 5 puertos para el
Conector de alimentación DC:
La corriente se suministra a través de un adaptador de corriente AC/DC
externo. Compruebe la sección de especificación técnica para que obtenga
información sobre el voltaje de la alimentación de corriente DC.
Puesto que el conmutador no incluye un conmutador de corriente on/off,
conectar el adaptador de corriente a una toma de corriente encenderá de
manera inmediata el conmutador.
Puertos Auto MDIX:
Estos puertos soportan una función de detección de un cruce MDI-II/MDI-X
automático, proporcionando al conmutador una verdadera capacidad Plug &
Play.
Con la función Auto-MDIX, puede simplemente conectar un cable de red a un
puerto sin tener que especificar que la punta del nodo es un NIC (Tarjeta de
interfaz de red) o conmutador o hub.
4Español
5Español
Cuando enciende el conmutador, todos los LEDs se encenderán durante
aproximadamente 1 segundo y luego se apagarán, sólo el LED de
alimentación permanecerá activo.
Potencia
Este indicador enciende una luz verde cuando el conmutador recibe
alimentación.
Enlace/Acto (Enlace/Actividad)
Este indicador enciende una luz verde cuando el puerto está conectado a un
dispositivo Fast Ethernet o Ethernet. El indicador enciende una luz verde
cuando el puerto transmite o recibe datos en la red.
100Mbps
Este indicador enciende una luz verde cuando el puerto está conectado a un
dispositivo Fast Ethernet o Ethernet a 100 Mbps. Este LED se apaga cuando la
conexión es de 10Mbps o no hay conexión al puerto.
Indicadores LED
Nota: Es normal observar algunas colisiones en la red. Si una colisión
LED de un puerto están encendida de manera permanente, compruebe
el estatus del dispositivo del puerto al que está conectado.
6Español
3. Conexión del Conmutador
Este capítulo describe cómo conectar el conmutador a su red Fast Ethernet.
De PC a Conmutador
Hub a conmutador
7Español
De conmutador a conmutador (u otros
dispositivos Ethernet)
Modo Dúplex y Velocidad del Puerto
8Español

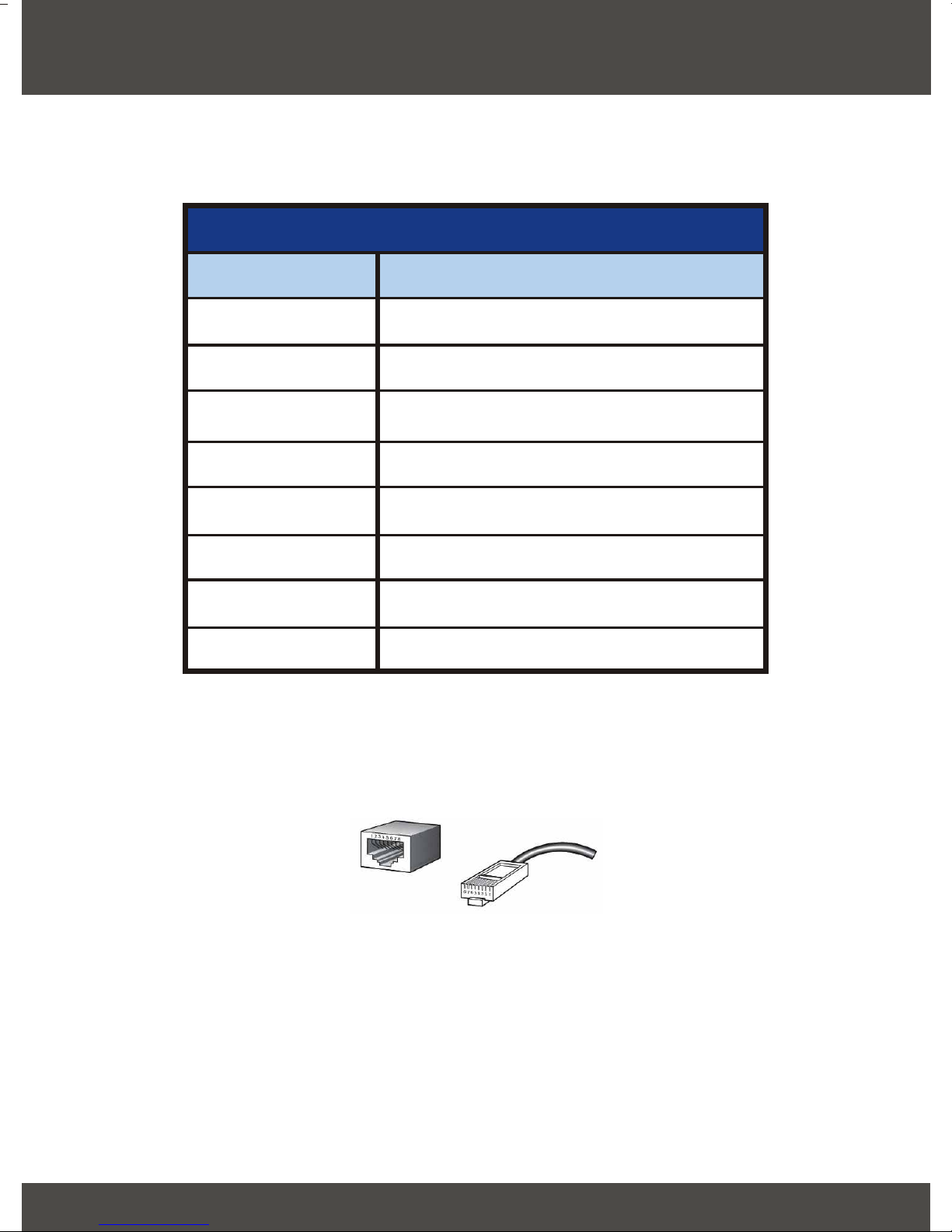

4. Especificación del PIN RJ-45
El siguiente diagrama y tabla muestra el conector/receptáculo RJ-45 y sus
asignaciones de pin.
Contacto Señal de Interfase Directa Media
1
2
3
4
5
6
7
8
TX + (transmisión)
TX - (transmisión)
Rx + (recepción)
Rx - (recepción)
No utilizado
No utilizado
No utilizado
No utilizado
Asignación de pin del conector RJ-45
El cable estándar, asignación de pin para RJ-45
El conector/receptáculo RJ-45 estándar
