Symmons 229-TP Manual
Model Number Specication
Dimensions
Limited Lifetime - to the original end purchaser in
consumer installations.
5 Years - for commercial installations.
Refer to www.symmons.com/warranty for complete
warranty information.
Warranty
Toilet Paper Holder
Operation & Maintenance Manual
229-TP
Note: Dimensions subject to change without notice.
For California Residents
WARNING: This product contains chemicals known to
the State of California to cause cancer, birth defects, or
other reproductive harm.
Compliance
229-TP Toilet Paper Holder Toilet paper holder made from brass and nonmetallic
materials plated in standard polished chrome nish.
Measurements
A 5 1/4”, 133 mm
B 3 1/8”, 79 mm
C 3/8”, 10 mm
D 1 1/8”, 29 mm
E Ø 2”, 51 mm
F(2x) Hole Size
Ø 5/16”, 8 mm
G Ø 3/4”, 19 mm
H Ø 1”, 25 mm
AA
BB
CC
EE
DD
GG HH
FF
2
Parts Breakdown
Replacement Parts
Item Description Part Number
C
E
F
Mounting Hardware Kit RA-017
G Set Screw Kit RA-020
Tools Required
Allen Wrench (3/32”)
Drill
Phillips Head
Screwdriver
A
B
D
C
C
E
E
GG
F
3
Installation
D
2

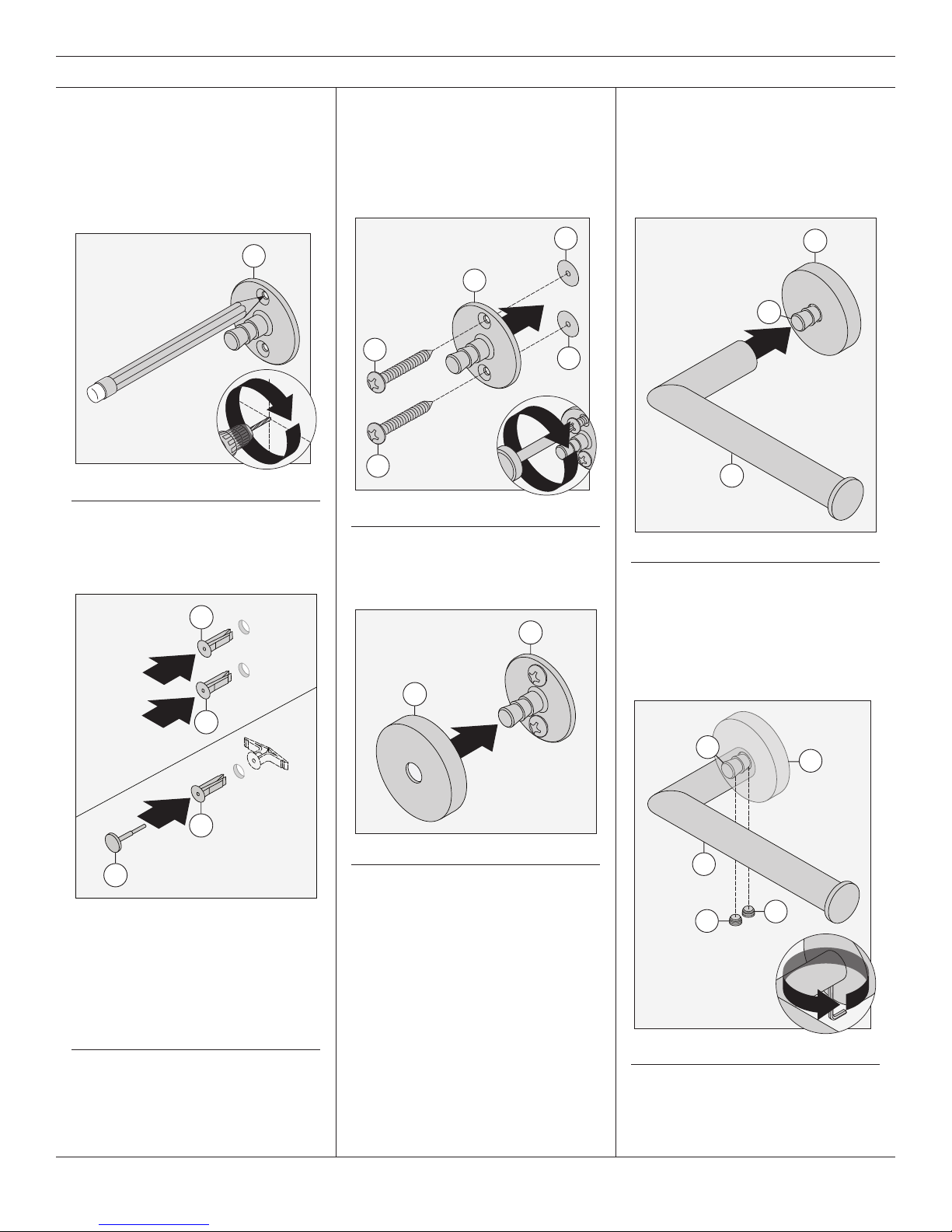

1) Place mounting bracket (D) into
desired position and mark drill
hole locations. Drill two 5/16”
(8 mm) holes into wall.
4) Attach escutcheon (B) to mounting
bracket (D).
3) Reposition mounting bracket (D)
on toggle anchors (E) and secure
to wall using two screws (C).
C
1
C
D
E
E
2
B
D
1
*Note: For plaster walls 1/2” thick
or less, insert toggle tool (F) into
toggle anchors (E) to secure behind
wall prior to installing trim.
2) Insert two toggle anchors (E) into
drill holes.
1
1
E
E
F
1*
E
5) Attach toilet paper holder arm (A)
to mounting bracket (D) so arm
sits ush with escutcheon (B).
B
D
A
1
6) Secure toilet paper holder arm (A)
to escutcheon (B) and mounting
bracket (D) with set screws (G).
G
1
G
A
B
D
Symmons Industries, Inc. ■31 Brooks Drive ■Braintree, MA 02184 ■Phone: (800) 796-6667 ■ Fax: (800) 961-9621
Copyright © 2016 Symmons Industries, Inc. ■www.symmons.com ■[email protected] ■ZV-3192 REV 0 ■020916
Troubleshooting Chart
Problem Cause Solution
Finish is spotting Elements in water supply may cause
water staining on nish.
Clean nished trim area with a soft
cloth using mild soap and water or a
non-abrasive cleaner and then quickly
rinse with water.
Número de modelo Especicaciones
Dimensiones
Garantía limitada de por vida: al ser adquirido por
el usuario nal para uso particular.
De 5 años: para uso comercial.
Consulte el sitio web www.symmons.com/warranty para
obtener información más completa sobre la garantía.
Garantía
Porta papel higiénico
Manual de funcionamiento y mantenimiento
229-TP
Nota: Las dimensiones están sujetas a cambios sin previo aviso.
229-TP Porta papel higiénico Porta papel higiénico fabricado con latón y materiales
no metálicos recubierto con el acabado estándar de
cromo pulido.
Medidas
A 5 1/4”, 133 mm
B 3 1/8”, 79 mm
C 3/8”, 10 mm
D 1 1/8”, 29 mm
E Ø 2”, 51 mm
F(2x) Tamaño del oricio
Ø 5/16”, 8 mm
G Ø 3/4”, 19 mm
H Ø 1”, 25 mm
AA
BB
CC
EE
DD
GG HH
FF
6
Desglose de las piezas
Repuestos
Artículo Descripción Número de
la pieza
C
E
F
Equipo de montaje RA-017
GJuego de tornillos
de presión RA-020
Herramientas necesarias
Llave Allen (3/32”)
Taladro
Destornillador Phillips
A
B
D
C
C
E
E
GG
F
7
Montaje
D
2
1) Ubique el soporte para montaje
(D) en la posición deseada
y marque el lugar donde se
taladrarán los oricios. Taladre
dos oricios de 5/16” (8 mm) en
la pared.
4) Acople la placa decorativa (B) al
soporte para montaje (D).
3) Vuelva a colocar el soporte para
montaje (D) en los tornillos de
anclaje (E) y sujételo a la pared
con dos tornillos (C).
C
1
C
D
E
E
2
B
D
1
*Nota: Para paredes de yeso con
un grosor de 1/2" o menos, inserte
la herramienta para anclas (F) en los
tornillos de anclaje (E) para sujetarlo
detrás de la pared antes de instalar
la pieza.
2) Introduzca dos tornillos de
anclaje (E) en los oricios hechos
con el taladro.
1
1
E
E
F
1*
E
5) Acople el brazo del porta papel
higiénico (A) al soporte para
montaje (D) para que encaje en
la placa decorativa (B).
B
D
A
1
6) Sujete el brazo del porta
papel higiénico (A) a la placa
decorativa (B) y al soporte para
montaje (D), utilizando tornillos
de presión (G).
G
1
G
A
B
D
Symmons Industries, Inc. ■31 Brooks Drive ■Braintree, MA 02184 ■Teléfono: (800) 796-6667 ■
Fax: (800) 961-9621
Copyright © 2016 Symmons Industries, Inc. ■www.symmons.com ■[email protected] ■ZV-3192 REV 0 ■020916
Tabla de resolución de problemas
Problema Causa Solución
El acabado se está manchando. Las partículas en el suministro de agua
pueden manchar el acabado.
Limpie el área del acabado utilizando
un paño suave, jabón neutro y agua, o
con un limpiador no abrasivo y luego
enjuague rápidamente con agua.
Numéro de modèle Spécications
Dimensions
Garantie à vie limitée–à l'acheteur initial pour les
installations du consommateur.
5 ans–pour des installations commerciales.
Se reporter au site www.symmons.com/warranty pour
des informations complètes concernant la garantie.
Garantie
Porte-papier hygiénique
Manuel d'utilisation et d'entretien
229-TP
Remarque: Les dimensions sont sujettes à changement sans préavis.
229-TP Porte-papier hygiénique Porte-papier hygiénique en laiton et matériaux non
métalliques au ni chrome poli standard.
Mesures
A 51/4po, 133mm
B 31/8po, 79mm
C 3/8po, 10mm
D 11/8po, 29mm
E Ø2po, 51mm
F(2x) Taille du trou
Ø5/16po, 8mm
G Ø3/4po, 19mm
H Ø1po, 25mm
AA
BB
CC
EE
DD
GG HH
FF
10
Liste des pièces
Pièces de remplacement
Article Description Numéro
de pièce
C
E
F
Ensemble
de quincaillerie
pour la xation
RA-017
GEnsemble de la
vis de pression RA-020
Outils requis
Clef Allen (3/32 po)
Perceuse
Tournevis à tête
cruciforme
A
B
D
C
C
E
E
GG
F
Other manuals for 229-TP
