HYGRASGARD® VFF

HYGRASGARD® VFTF

D G F r

Herzlichen Glückwunsch!

Sie haben ein deutsches Qualitätsprodukt erworben.

Congratulations!

You have bought a German quality product.

Félicitations!

Vous avez fait l’acquisition d’un produit allemand de qualité.

Примите наши поздравления !

Вы приобрели качественный продукт, изготовленный в Германии.

Bedienungs- und Montageanleitung

Vitrinen-Feuchte- und Temperaturfühler,

kalibrierfähig, mit aktivem Ausgang

Operating Instructions, Mounting & Installation

Showcase humidity and temperature sensors,

calibrateable, with active output

Notice d’instruction

Sonde d’humidité et de température pour vitrines,

étalonnable, avec sortie active

Руководство по монтажу и обслуживанию

Датчик влажности и температуры витринный,

калибруемый, с активным выходом

VFF

VFTF

Sonde steckbar

probe pluggable

Sonde enfichable

зонд вставной

VFF

VFTF

mit Display

with display

avec écran

с дисплеем

6002-6900-2011-000 2 6 9 00 -2 014 01 ⁄ 2014

S+S REGELTECHNIK GMBH

PIRNAER STRASSE 20

90411 NÜRNBERG ⁄GERMANY

FON +49 (0) 911 ⁄ 519 47-0

FAX +49 (0) 911 ⁄ 519 47-70

ma[email protected]

www.SplusS.de

HYGRASGARD® VFF

HYGRASGARD® VFTF

D G F r

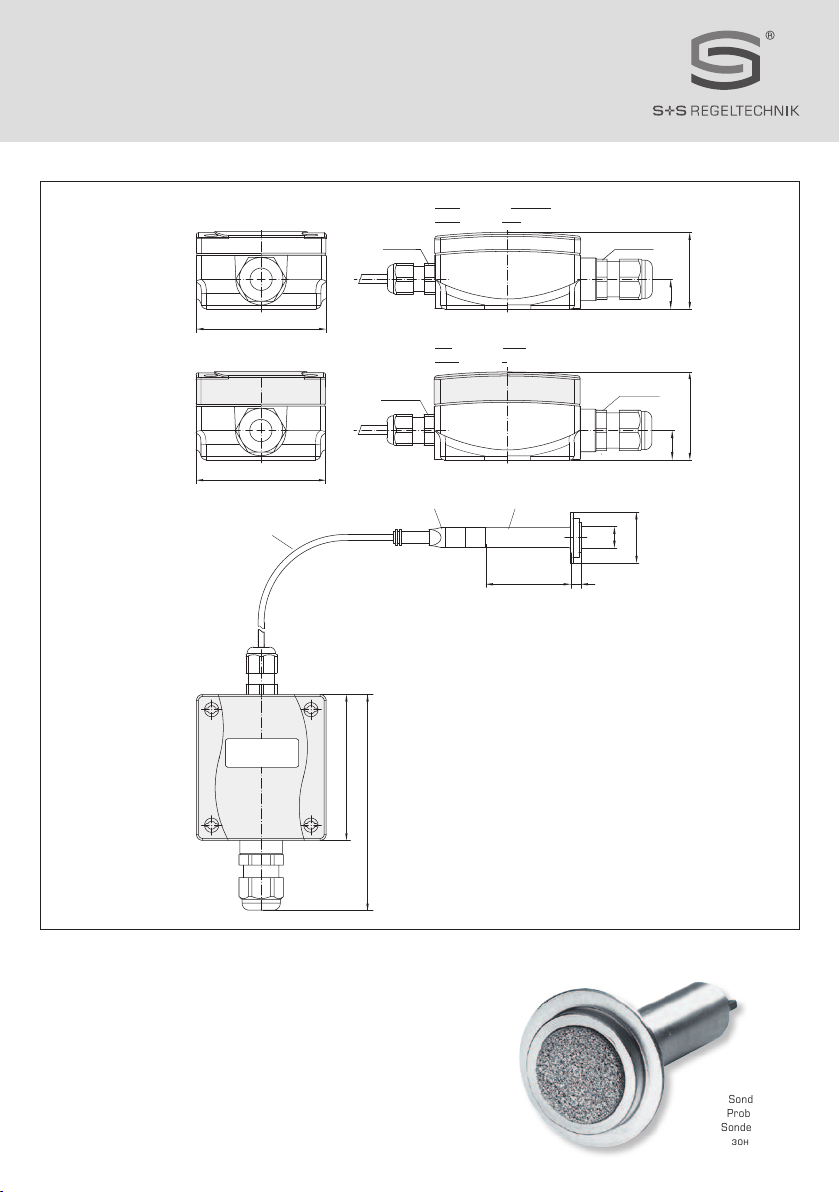

Maßzeichnung

VFF

Dimensional drawing

VFTF

Plan coté

Габаритный чертеж

SFTF

Sonde (Fühler)

Probe (sensor)

Sonde (capteur)

зонд (датчик)

M16x1,5

42 5

~107

14.8

43.3

M12x1,5

Stecker Sonde

37.8

42 5

~107

M16x1,5M12x1,5

14.8

Stecker Sonde

mit Display ⁄ with display ⁄

avec écran ⁄ сдисплеем

ohne Display ⁄ without display ⁄

sans écran ⁄ без дисплея

Der kalibrierfähige Feuchte- und Temepraturfühler HYGRASGARD®VFF / VFTF misst die relative Feuchte und die Temperatur der Luft. Er wandelt die

Messgrößen Feuchte und Temperatur in ein Normsignal von 0 - 10 V. Der Vitrinenfühler HYGRASGARD®VFF / VFTF ist speziell für den Einbau in

Decken, Wänden, Vitrinen oder Schaukästen in Museen, Galerien, Kino- oder Hörsälen oder Labors geeignet. Das Messelement befindet sich in einer

Edelstahlsonde, der Fühler ist einseitig oder optional zweiseitig steckbar, an der Sonde oder am Elektronikgehäuse. Aufgrund seiner sehr geringen

Höhe (ca. 5 mm) trägt er kaum auf und ist fast unscheinbar.

TECHNISCHE DATEN:

Spannungsversorgung: ............. 24 V AC ⁄ DC (± 10 %)

(Einweggleichrichtung, Hinweise beachten!)

Leistungsaufnahme: ................. < 1VA ⁄ 24 V DC

Stromaufnahme: ...................... max. 10mA bei 24V DC

Sensoren: ............................... digitaler Feuchtesensor mit integriertem Temperatursensor, hohe Langzeitstabilität

Sensorschutz: .........................

aus Edelstahl,

1.4571, V2A

Schutzhülse: Ø = 10 mm, NL = ca. 42 mm

Fühlerkopf: Ø = 25 mm

FEUCHTE:

Messbereich Feuchte: .............. 0 …100 % r. H.

Arbeitsbereich Feuchte: ........... 10 … 99 % r. H.

Abweichung Feuchte: ................ ± 2 % r. H. (30…70 %) bei +20 °C, sonst ± 3 % r. H.

Ausgang Feuchte: .................... 0 -10 V

TEMPERATUR:

Messbereich Temperatur: ......... 0 ...+50 °C

Arbeitsbereich Temperatur: ...... 0 ...+50 °C

Abweichung Temperatur: .......... ± 0,3 K bei 20 °C

Ausgang Temperatur: ............... 0 -10 V

Umgebungstemperatur: ............ Lagerung - 20 …+ 50 °C

Betrieb 0 …+ 50 °C

elektrischer Anschluss: ............ 3- oder 4-Draht (siehe Anschlussbild),

0,14 - 1,5 mm², über Schraubklemmen auf Platine

Gehäuse: ................................ Kunststoff, Polyamid, 30 % glaskugelverstärkt,

mit Schnellverschlussschrauben (Schlitz ⁄ Kreuzschlitz -Kombination),

Farbe reinweiß (ähnlich RAL 9010), Deckel für Display ist transparent!

Abmaße Gehäuse: .................... 72 x 64 x 37,8mm (Thor III ohne Display)

72 x 64 x 43,3 mm (Thor III mit Display)

Sonde: .................................... aus Edelstahl,

L = 42 mm, Ø =25 mm

Fühlerkabel: ............................ 2 m, PVC, 4 x 0,14 mm²

(optional auch andere Längen)

Kabelverschraubung: ................ M16 x 1,5; mit Zugentlastung, auswechselbar, max. Innendurchmesser 10,4 mm

Langzeitstabilität: .................... ± 1 % ⁄ Jahr

Schutzklasse: .......................... III (nach EN 60 730)

Schutzart: .............................. IP 65 (nach EN 60 529)

Normen: ................................. CE-Konformität

nach EMV-Richtlinie 2004 ⁄ 108 ⁄ EC,

nach EN 61326-1:2006, nach EN 61326-2-3:2006

Optional: .................................

Display

, einzeilig, Ausschnitt ca. 36 x15 mm (B x H),

zur Anzeige der IST-Temperatur und ⁄ oder IST-Feuchte

DHYGRASGARD®VFF ⁄ VFTF

Typ ⁄ WG1

Bezeichnung

Messbereich ⁄ Anzeige

Feuchte Temperatur

Ausgang

Feuchte Temperatur

Art.-Nr.

Sonde steckbar U - Variante

VFF1-U

0 …100 % r. H. –0 -10 V –1201-6110-0000-000

VFTF1-U

0 …100 % r. H. 0…+50 °C 0 -10 V 0 - 10 V 1201-6111-0000-000

Ersatzteil Sonde

SFTF V2

Sonde (Fühler) steckbar, als Austauschelement 7201-6100-0000-002

Aufpreis:

Display

, einzeilig, wechselnd

pro lfd. Meter Anschlussleitung 4-Leiter (

PVC

)auf Anfrage

DMontage und Installation

Schaltbild

VFF-U

124

Offset Feuchte: ± 5% r.H.

Offset

r.H.

UB- GND

UB+ 24V AC/DC

Ausgang Feuchte 0-10V in % r.H.

Schaltbild

VFTF-U

1246

Offset Temperatur: ± 3 K

Offset Feuchte: ± 5% r.H.

Offset

°C r.H.

UB- GND

UB+ 24V AC/DC

Ausgang Feuchte 0-10V in % r.H.

Ausgang Temperatur 0-10V in °C

Anschlussbild

VFTF-U

Anschlussbild

VFF-U

UB- GND

UB+ Versorgungsspannung 24V AC/DC

Ausgang Feuchte in % r.H. 0-10V

Ausgang Temperatur in °C 0-10V

UB- GND

UB+ Versorgungsspannung 24V AC/DC

Ausgang Feuchte in % r.H. 0-10V

Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie“

(ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“.

Außerdem sind folgende Punkte zu beachten:

– Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten!

– Der Anschluss der Geräte darf nur an Sicherheitskleinspannung und im spannungslosen Zustand erfolgen. Um Schäden und Fehler am Gerät

(z.B. durch Spannungsinduktion) zu verhindern, sind abgeschirmte Leitungen zu verwenden, eine Parallelverlegung zu stromführenden Leitungen zu

vermeiden und die EMV- Richtlinien zu beachten.

– Dieses Gerät ist nur für den angegebenen Verwendungszweck zu nutzen, dabei sind die entsprechenden Sicherheitsvorschriften des VDE,

der Länder, ihrer Überwachungsorgane, des TÜV und der örtlichen EVU zu beachten.

Der Käufer hat die Einhaltung der Bau- und Sicherungsbestimmung zu gewährleisten und Gefährdungen aller Art zu vermeiden.

– Für Mängel und Schäden, die durch unsachgemäße Verwendung dieses Gerätes entstehen, werden keinerlei Gewährleistungen und Haftungen

übernommen.

– Folgeschäden, welche durch Fehler an diesem Gerät entstehen, sind von der Gewährleistung und Haftung ausgeschlossen.

– Die Installation der Geräte darf nur durch Fachpersonal erfolgen.

– Es gelten ausschließlich die technischen Daten und Anschlussbedingungen der zum Gerät gelieferten Montage- und Bedienungsanleitung,

Abweichungen zur Katalogdarstellung sind nicht zusätzlich aufgeführt und im Sinne des technischen Fortschritts und der stetigen Verbesserung

unserer Produkte möglich.

– Bei Veränderungen der Geräte durch den Anwender entfallen alle Gewährleistungsansprüche.

– Dieses Gerät darf nicht in der Nähe von Wärmequellen (z.B. Heizkörpern) oder deren Wärmestrom eingesetzt werden, eine direkte Sonnen-

einstrahlung oder Wärmeeinstrahlung durch ähnliche Quellen (starke Leuchte, Halogenstrahler) ist unbedingt zu vermeiden.

– Der Betrieb in der Nähe von Geräten, welche nicht den EMV- Richtlinien entsprechen, kann zur Beeinflussung der Funktionsweise führen.

– Dieses Gerät darf nicht für Überwachungszwecke, welche ausschließlich dem Schutz von Personen gegen Gefährdung oder Verletzung dienen und

nicht als Not-Aus-Schalter an Anlagen und Maschinen oder vergleichbare sicherheitsrelevante Aufgaben verwendet werden.

– Die Gehäuse- und Gehäusezubehörmaße können geringe Toleranzen zu den Angaben dieser Anleitung aufweisen.

– Veränderungen dieser Unterlagen sind nicht gestattet.

– Reklamationen werden nur vollständig in Originalverpackung angenommen.

Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten!

DWichtige Hinweise

Schaltbild

Parallelbetrieb

Schaltbild

Einzelbetrieb

VERSORGUNGSSPANNUNG:

Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante

eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese

interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versorgungs-

spannung bei 0 -10V Geräten.

Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird

die Ausgangsspannung gegen das Nullpotenial (O V) der Eingangsspannung

gemessen!

Wird dieses Gerät mit

DC - Versorgungsspannung

betrieben, ist der Be-

triebsspannungseingang UB+ für 15...36 V DC - Einspeisung und UB– bzw.

GND als Masseleitung zu verwenden!

Werden mehrere Geräte von einer 24 V

AC - Spannung

versorgt, ist

darauf zu achten, dass alle „positiven“ Betriebsspannungseingänge (+) der

Feldgeräte miteinander verbunden sind, sowie alle „negativen“ Betriebs-

spannungseingänge (–) = Bezugspotential miteinander verbunden sind

(phasengleicher Anschluss der Feldgeräte). Alle Feldgeräteausgänge

müssen auf das gleiche Potential bezogen werden!

Bei Verpolung der Versorgungsspannung an einem der Feldgeräte würde

über dieses ein Kurzschluss der Versorgungsspannung erzeugt. Der somit

über dieses Feldgerät fließende Kurzschlussstrom kann zur Beschädigung

dieses Gerätes führen.

Achten Sie daher auf die korrekte Verdrahtung!

Schaltung Schaltung

0-10V

0V/GND

0-10V

0V/GND

Versorgung mit

AC 24V~ 0V

DC 15-36V = GND

AC 24V~ 0V

DC 15-36V = GND

Schaltung

0-10V

0V/GND

Versorgung mit

GHYGRASGARD®VFF ⁄ VFTF

The calibrateable humidity and temperature sensor HYGRASGARD®VFF / VFTF measures the relative humidity and temperature of air. It converts

the measurands humidity and temperature into standard signals of 0 - 10 V. The showcase sensor HYGRASGARD®VFF / VFTF is especially designed

for installation in ceilings or walls, inside showcases or display cabinets, in museums, galleries, movie theatres, in lecture halls or laboratories. The

measuring element is contained inside a stainless steel probe, the sensor is pluggable on one side or optional on two sides, at the probe and ⁄ or

at the electronics enclosure. Because of its very little height (ca. 5 mm) it hardly builds up and is almost unconsiderable.

TECHNICAL DATA:

Power supply: ........................ 24 V AC ⁄ DC (± 10%)

(half-wave rectification, observe instructions!)

Power consumption:................ < 1 VA ⁄ 24 V DC

Current consumption:.............. max. 10 mA at 24 V DC

Sensors:............................... digital humidity sensor with integrated temperature sensor, high long-term stability

Sensor protection:..................

stainless steel,

1.4571, V2A

protective sleeve: Ø = 10 mm,

nominal length NL = ca. 42 mm,

probe head: Ø = 25 mm

HUMIDITY:

Measuring range, humidity:....... 0 …100 % r. H.

Operating range, humidity: ....... 10 … 99 % r. H.

Deviation, humidity:................. ± 2 % r. H. (30…70 %) at +20 °C, otherwise ± 3 % r. H.

Output, humidity:.................... 0 - 10 V

TEMPERATURE:

Measuring range, temperature:

....... 0 ...+50 °C

Operating range, temperature:

....... 0 ...+50 °C

Deviation, temperature: ........... ± 0.3 K at 20 °C

Output, temperature: .............. 0 -10 V

Ambient temperature: ............. storage - 20 …+ 50 °C

operation 0 …+ 50 °C

Electrical connection: .............. 3- or 4-wire connection (see connecting diagram),

0.14 - 1.5 mm², via terminal screws on circuit board

Enclosure:............................. plastic, material polyamide, 30 % glass-globe-reinforced,

with quick-locking screws (slotted ⁄ Phillips head combination),

colour pure white (similar RAL 9010), enclosure cover for display is transparent !

Enclosure dimensions: ............. 72 x 64 x 37.8 mm (Thor III without display)

72 x 64 x 43.3 mm (Thor III with display)

Probe: .................................. stainless steel,

L = 42 mm, Ø =25 mm

Sensor cable:......................... 2 m, PVC, 4 x 0.14 mm²

(optional also other lengths)

Cable gland:........................... M16x 1.5, including strain relief, exchangeable, max. inner diameter 10.4 mm

Long-term stability:................. ± 1 % per year

Protection class: .................... III (according to EN 60 730)

Protection type: ..................... IP 65 (according to EN 60 529)

Standards: ............................ CE conformity,

according to EMC directive 2004 ⁄ 108 ⁄ EC,

according to EN 61326-1:2006, according to EN 61326-2-3:2006

ACCESSORIES:....................... see last chapter

Optional:............................... single-line

display,

cutout ca. 36 x15 mm (W x H),

for displaying ACTUAL temperature and ⁄ or ACTUAL humidity

Type ⁄ WG1

Designation

Measuring Range ⁄ Readout

Humidity Temperature

Output

Humidity Temperature

Item No.

Probe pluggable U - variant

VFF1-U

0 …100 % r. H. –0 -10 V –1201-6110-0000-000

VFTF1-U

0 …100 % r. H. 0…+50 °C 0 -10 V 0 - 10 V 1201-6111-0000-000

Spare part Probe

SFTF V2

Probe (sensor) pluggable, as replacement element 7201-6100-0000-002

Extra charge:

Single-line display,

shifting

4-wire connecting leads (

PVC

) per running meter

GMounting and Installation

Schematic diagram

VFF-U

124

Offset humidity ± 5 % r.H.

Offset

r.H.

UB- GND

UB+ 24V AC/DC

Output humidity 0 – 10 V in % r.H.

Schematic diagram

VFTF-U

1246

Offset temperature ± 3 K

Offset humidity ± 5 % r.H.

Offset

°C r.H.

UB- GND

UB+ 24V AC/DC

Output humidity 0 – 10 V in % r.H.

Output temperature 0 – 10 V in °C

Connecting diagram

VFTF-U

Connecting diagram

VFF-U

UB- GND

UB+ supply voltage 24V AC/DC

Output humidity in % r.H. 0-10V

Output temperature in °C 0-10V

UB- GND

UB+ supply voltage 24V AC/DC

Output humidity in % r.H. 0-10V

GGeneral notes

Our “General Terms and Conditions for Business“ together with the “General Conditions for the Supply of Products and Services of the Electrical

and Electronics Industry“ (ZVEI conditions) including supplementary clause “Extended Retention of Title“ apply as the exclusive terms and conditions.

In additionIn addition, the following points are to be observed:

–

These instructions must be read before installation and putting in operation and all notes provided therein are to be regarded!

–

Devices must only be connected to safety extra-low voltage and under dead-voltage condition. To avoid damages and errors the device

(e.g. by voltage induction) shielded cables are to be used, laying parallel with current-carrying lines is to be avoided, and EMC directives are to

be observed.

–

This device shall only be used for its intended purpose. Respective safety regulations issued by the VDE, the states, their control authorities,

the TÜV and the local energy supply company must be observed. The purchaser has to adhere to the building and safety regulations and has to

prevent perils of any kind.

–

No warranties or liabilities will be assumed for defects and damages arising from improper use of this device.

–

Consequential damages caused by a fault in this device are excluded from warranty or liability.

–

These devices must be installed by authorised specialists only.

–

The technical data and connecting conditions of the mounting and operating instructions delivered together with the device are exclusively

valid. Deviations from the catalogue representation are not explicitly mentioned and are possible in terms of technical progress and continuous

improvement of our products.

–

In case of any modifications made by the user, all warranty claims are forfeited.

–

This device must not be installed close to heat sources (e.g. radiators) or be exposed to their heat flow. Direct sun irradiation or heat

irradiation by similar sources (powerful lamps, halogen spotlights) must absolutely be avoided.

–

Operating this device close to other devices that do not comply with EMC directives may influence functionality.

–

This device must not be used for monitoring applications, which solely serve the purpose of protecting persons against hazards or injury,

or as an EMERGENCY STOP switch for systems or machinery, or for any other similar safety-relevant purposes.

–

Dimensions of enclosures or enclosure accessories may show slight tolerances on the specifications provided in these instructions.

–

Modifications of these records are not permitted.

–

In case of a complaint, only complete devices returned in original packing will be accepted.

These instructions must be read before installation and putting in operation and all notes provided therein are to be regarded!

Connecting scheme

Parallel operation

Connecting scheme

Individual operation

SUPPLY VOLTAGE :

For operating voltage reverse polarity protection, a one-way rectifier or

reverse polarity protection diode is integrated in this device variant.

This internal one-way rectifier also allows operating 0 - 10V devices on AC

supply voltage.

The output signal is to be tapped by a measuring instrument. Output

voltage is measured her against zero potential (O V) of the input voltage!

When this device is operated on

DC supply voltage

the operating voltage

input UB+ is to be used for 15...36 V DC supply and UB – or GND for ground

wire!

When several devices are supplied by one 24 V

AC voltage supply

, it is to

be ensured that all ”positive“ operating voltage input terminals (+) of the

field devices are connected with each other and all ”negative“ operating

voltage input terminals (–) (= reference potential) are connected together

(in-phase connection of field devices). All outputs of field devices must be

referenced to the same potential!

In case of reversed polarity at one field device, a supply voltage short-

circuit would be caused by that device. The consequential short-circuit

current flowing through this field device may cause damage to it.

Therefore, pay attention to correct wiring!

Circuitry Circuitry

0...10V

0V/GND

0...10V

0V/GND

Power supply

AC 24V~ 0V

DC 15-36V = GND

Circuitry

0...10V

0V/GND

Power supply

AC 24V~ 0V

DC 15-36V = GND

FHYGRASGARD®VFF ⁄ VFTF

La sonde HYGRASGARD®VFF / VFTF, sonde d’humidité et de température étalonnable, mesure l’humidité relative et la température de l’air. Elle

convertit les grandeurs de mesure, humidité et température, en un signal normalisé de 0 - 10 V. La sonde pour vitrines HYGRASGARD®VFF / VFTF

est spécialement conçue pour être installée aux plafonds, sur les murs, dans les vitrines ou vitrines d’affichage dans les musées, galeries d’art,

cinémas, amphithéâtres ou laboratoires. L’ élément de mesure est logé à l’intérieur d’une sonde en acier inox, la sonde peut être enfichée d’un côté

ou, en option, des deux côtés, soit sur la sonde en acier inox, soit sur le boîtier électronique. Grâce à sa faible épaisseur (environ 5 mm), il est

presque invisible et s’intègre parfaitement dans votre environnement.

CARACTÉRISTIQUES TECHNIQUES :

Tension d’alimentation : ........... 24 V ca ⁄ cc (± 10%)

(redressement demi-onde, respecter les instructions!)

Consommation électrique : ....... < 1 VA ⁄ 24 V cc

Consommation de courant : ...... 10 mA maxi à 24 V cc

Capteurs : ............................ capteur d’humidité numérique avec capteur de température intégré, haute stabilité long terme

Protection de capteur : ...........

en acier inox,

1.4571, V2A

tube de protection : Ø = 10 mm, Ln = env. 42 mm

tête de la sonde : Ø = 25 mm

HUMIDITÉ :

Plage de mesure humidité : ...... 0 …100 % h.r.

Plage de service humidité :....... 10 … 99 % h.r.

Incertitude de mesure

humidité : ............................. ± 2 % h.r. (30…70 %) à +20 °C, sinon ± 3 % h.r.

Sortie humidité : .................... 0 - 10 V

TEMPERATURE :

Plage de mesure température : .........

0 ...+50 °C

Plage de service température : .........

0 ...+50 °C

Incertitude de mesure

température : ........................ ± 0,3 K à 20 °C

Sortie température : ............... 0 - 10 V

Température ambiante :........... stockage - 20 …+ 50 °C

fonctionnement 0 …+ 50 °C

Raccordement électrique : ....... 3 ou 4 fils (voir schéma de raccordement),

0,14 - 1,5 mm², par bornes à vis sur carte

Boîtier : ............................... matière plastique, polyamide, renforcé à 30 % de billes de verre,

avec vis de fermeture rapide (association fente ⁄ fente en croix),

couleur blanc pur (similaire à RAL 9010). Le couvercle de l'écran est transparent !

Dimensions du boîtier : ............ 72 x 64 x 37,8 mm (Thor III sans écran)

72 x 64 x 43,3 mm (Thor III avec écran)

Sonde : ................................ en acier inox,

L = 42 mm, Ø =25 mm

Câble sur sonde : ................... 2 m, PVC, 4 x 0,14 mm²

(d’autres longueurs en option)

Presse-étoupe : ..................... M 16 x 1,5 ; avec décharge de traction, remplaçable, diamètre intérieur max. 10,4mm

Stabilité long terme : .............. ± 1 % ⁄ an

Classe de protection : ............. III (selon EN 60 730)

Indice de protection : .............. IP 65 (selon EN 60 529)

Normes : .............................. conformité CE

selon Directive « CEM » 2004 ⁄ 108 ⁄ CE,

selon EN 61326-1 : 2006, selon EN 61326-2-3 : 2006

En option : ............................

écran,

monoligne à affichage alternant, découpe env. 36 x15mm (l x h), pour afficher la

température effective et ⁄ ou l’humidité effective

Désignation ⁄ WG1 plage de mesure ⁄ affichage

humidité température

sortie

humidité température

référence

sonde enfichable variante U

VFF1-U

0 …100 % h.r. –0 -10 V –1201-6110-0000-000

VFTF1-U

0 …100 % h.r. 0…+50 °C 0 -10 V 0 - 10 V 1201-6111-0000-000

Pièce de rechange sonde

SFTF V2

sonde (capteur) enfichable, comme élément interchangeable 7201-6100-0000-002

Supplément:

écran,

monoligne à affichage alternant

câble de raccordement 4 fils (

PVC

) le mètre courant sur demande

FMontage et installation

Schéma de raccordement

VFF-U

124

Offset humidity ± 5 % r.H.

Offset

r.H.

UB- GND

UB+ 24V AC/DC

Output humidity 0 – 10 V in % r.H.

Schéma de raccordement

VFTF-U

1246

Offset temperature ± 3 K

Offset humidity ± 5 % r.H.

Offset

°C r.H.

UB- GND

UB+ 24V AC/DC

Output humidity 0 – 10 V in % r.H.

Output temperature 0 – 10 V in °C

Schéma de raccordement

VFTF-U

Schéma de raccordement

VFF-U

UB- GND

UB+ supply voltage 24V AC/DC

Output humidity in % r.H. 0-10V

Output temperature in °C 0-10V

UB- GND

UB+ supply voltage 24V AC/DC

Output humidity in % r.H. 0-10V

This manual suits for next models

Table of contents

Languages:

Other S+S Regeltechnik Temperature Controllers manuals

S+S Regeltechnik

S+S Regeltechnik HYGRASGARD AFTF Series Repair manual

S+S Regeltechnik

S+S Regeltechnik THERMASGARD RTM 1-Modbus Service manual

S+S Regeltechnik

S+S Regeltechnik KYMASGARD RTF 2-FSE Repair manual

S+S Regeltechnik

S+S Regeltechnik THERMASPEG RTR-E-UP Series Repair manual

S+S Regeltechnik

S+S Regeltechnik THERMASREG Frija I Series Repair manual

S+S Regeltechnik

S+S Regeltechnik THERMASGARD TM54 Series Repair manual

S+S Regeltechnik

S+S Regeltechnik THERMASGARD RSTF Repair manual

S+S Regeltechnik

S+S Regeltechnik HYGRASGARD RFTF Series Repair manual

S+S Regeltechnik

S+S Regeltechnik HYGRASREG AH-30W Repair manual

S+S Regeltechnik

S+S Regeltechnik FSFTM-Modbus User manual

S+S Regeltechnik

S+S Regeltechnik Frija II Series Repair manual

S+S Regeltechnik

S+S Regeltechnik HYGRASGARD RFF Repair manual

S+S Regeltechnik

S+S Regeltechnik HYGRASREG RHT-30 Series Repair manual

S+S Regeltechnik

S+S Regeltechnik Thermasreg RTR-E-UP Series Repair manual

S+S Regeltechnik

S+S Regeltechnik THERMASGARD RTF1 KTY81-210 Repair manual

S+S Regeltechnik

S+S Regeltechnik THERMASGARD RGTF 2 Series Repair manual

S+S Regeltechnik

S+S Regeltechnik HYGRASREG RH-30 Repair manual

S+S Regeltechnik

S+S Regeltechnik HYGRASGARD RFF-UP Repair manual

S+S Regeltechnik

S+S Regeltechnik THERMASGARD RGTF1 Series Repair manual

S+S Regeltechnik

S+S Regeltechnik Frija I Series Repair manual

S+S Regeltechnik

S+S Regeltechnik HYGRASGARD RPFF Repair manual

S+S Regeltechnik

S+S Regeltechnik HYGRASGARD 4100 Series Operating instructions

S+S Regeltechnik

S+S Regeltechnik THERMASGARD TF 43 Manual

S+S Regeltechnik

S+S Regeltechnik AERASGARD RFTM-PS Series Repair manual

Popular Temperature Controllers manuals by other brands

Swegon

Swegon LUNAd MB Instructions for use

Lucky Reptile

Lucky Reptile Thermo Control II Operation instructions

SENSORMETRIX

SENSORMETRIX Argon 100 manual

Fuji Electric

Fuji Electric PXE4 instruction manual

Yuyao gongyi

Yuyao gongyi XMT-808 series Operation manual

Selec

Selec TC544C user guide

P.W. KEY

P.W. KEY rt-208gt operating manual

Future Design

Future Design FDC-9200 user manual

BH Thermal

BH Thermal BriskONE owner's manual

Omron

Omron E5EX-H manual

West Control Solutions

West Control Solutions KS 45 Operation Notes

MCS

MCS RITC-15B Operator's manual

SMC Networks

SMC Networks Thermo-con INR-244-639 Operation manual

eltherm

eltherm Ex-TC It Series operating instructions

Omron

Omron C200H-TV Series Operation manual

industrie technik

industrie technik CA1 instructions

KRAL

KRAL EET 32 operating instructions

dixell

dixell XR420C Installing and operating instructions
