Sony EVI-D70P User manual
EVI-D70
EVI-D70P（ヨーロッパモデル／For European model only）
取扱説明書
（日本語は日本国内製品の説明です。）
Operating Instructions
お買い上げいただきありがとうございます。
電気製品は、安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の
取り扱いかたを示してあります。この取扱説明書をよくお読みの
うえ、製品を安全にお使いください。お読みになったあとは、い
つでも見られるところに必ず保管してください。
© 2003 Sony Corporation
3-813-895-02(1)
Color Video
Camera
JP
GB
2安全のために
本機は安全に充分に配慮して設計されていま
す。しかし、電気製品はまちがった使いかた
をすると、火災や感電などにより死亡や大け
がなど人身事故につながることがあり、危険
です。
事故を防ぐために次のことを必ずお守りくだ
さい。
4 〜 7 ページの注意事項をよくお読みくださ
い。
長期間安全に使用していただくために、定期
点検を実施することをおすすめします。点検
の内容や費用については、サービス担当者ま
たは営業担当者にご相談ください。
サービス担当者、または営業担当者にご連絡
ください。
m
1電源を切る。
2電源コードをコンセントから抜く。
3サービス担当者、または営業担当者に修理
を依頼する。
安全のための注意事項を守る
定期点検を実施する
故障したら使用を中止する
万一、異常が起きたら
･ 煙が出たら
･ 異常な音、においがしたら
･ 内部に水、異物が入ったら
･ 製品を落としたりキャビネットを破損したと
きは
警告表示の意味
この取扱説明書では、次のよ
うな表示をしています。表示
の内容をよく理解してから本
文をお読みください。
この表示の注意事項を守らな
いと、火災や感電などにより
死亡や大けがなど人身事故に
つながることがあります。
この表示の注意事項を守らな
いと、感電やその他の事故に
よりけがをしたり周辺の物品
に損害を与えたりすることが
あります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
日本語 安全のために
3
目次
目次
JP
警告 .............................................4
注意 .............................................6
電池についての安全上のご注意 ........7
概要
本機の特長 ........................................8
付属品 ...............................................8
各部の名称 ..................................... 10
本 体 ....................................... 10
リモコン ................................... 11
基本操作
準備する ......................................... 13
設置する ................................... 13
天井に設置する ......................... 14
接続する ................................... 17
電源を入れる ............................ 18
パン・チルトする ........................... 19
カメラを調節する ........................... 21
カメラの状態を記憶させる
−プリセット機能 ..................... 22
その他
トラブル時の対処 ........................... 23
本機の性能を保持するために ......... 23
被写体の明るさについて .......... 23
特殊な使いかたをしない .......... 23
著作権について ......................... 23
お手入れについて ..................... 23
保証とアフターサービスについて .. 24
仕様 ............................................. 25
寸法図 ....................................... 26
VISCA RS‑422 端子のピン配列と
使いかた .............................. 28
4警告
下記の注意を守らないと、
火災や感電などにより死亡や大けが
につながることがあります。
設置は専門の工事業者に依頼する
設置については、必ずお買
い上げ店または巻末に記
載してあるお問い合わせ
窓口にご相談ください。
天井などへの設置は、本機
と取り付け金具を含む重
量に充分耐えられる強度
があることをお確かめく
ださい。充分な強度がない
と、落下して、大けがの原
因となります。
また、１年に１度は、取り
付けがゆるんでいないこ
とを点検してください。
また、使用状況に応じて点
検の間隔を短くしてくだ
さい。
指定の電源で使用する
取扱説明書に記されてい
る AC アダプターでお使
いください。
指定以外の製品でのご使
用は、火災の原因となりま
す。
水にぬれる場所で使用しない
水ぬれすると、漏電による
感電発火の原因となるこ
とがあります。
不安定な場所に設置しない
次のような場所に設置す
ると、倒れたり落ちたりし
て、けがの原因となること
があります。
･ぐらついた台の上
･傾いたところ
･振動や衝撃のかかると
ころ
また、設置・取り付け場所
の強度を充分にお確かめ
ください。
カメラの取り付けネジは確実に締め
つける
取扱説明書の取り付け方法に
従って確実に組み立てない
と、落下してけがの原因とな
ることがあります。
別売アクセサリーレンズは確実に取
り付ける
アクセサリーレンズはネジ部
をしっかり締めて取り付けて
ください。
取り付けかたがゆるいと、レ
ンズがはずれて、けがの原因
となることがあります。
また、１年に１度は、取り付け
がゆるんでいないことを点検
してください。
また、使用状況に応じて点検
の間隔を短くしてください。
5
付属の電源コードを使う
付属の電源コードを使わない
と、火災や感電の原因となる
ことがあります。
電源コードのプラグおよびコネク
ターは突き当たるまで差し込む
まっすぐに突き当たるまで差
し込まないと、火災や感電の
原因となります。
電源コードを傷つけない
電源コードを傷つけると、火
災や感電の原因となることが
あります。
･設置時に、製品と壁やラッ
ク、棚などの間に、はさみ
込まない。
･電源コードを加工したり、
傷つけたりしない。
･重いものをのせたり、引っ
張ったりしない。
･熱器具に近付けたり、加熱
したりしない。
･電源コードを抜くときは、
必ずプラグをもって抜く。
万一、電源コードが傷んだら、
お買い上げ店またはソニーの
サービス窓口に交換をご依頼
ください。
分解や改造をしない
分解や改造をすると、火災や
感電、けがの原因となること
があります。
内部の点検や修理は、お買い
上げ店またはソニーのサービ
ス窓口にご依頼ください。
6注意
下記の注意を守らないと、
けがをしたり周辺の物品に損害を与えることがあります
ぬれた手で電源プラグをさわらない
ぬれた手で電源アダプ
ターなどの電源プラグを
抜き差しすると、感電の原
因となることがあります。
7
電池についての安全上のご注意
ここでは、本機での使用が可能な単三
形乾電池についての注意事項を記載し
ています。
m
すぐにきれいな水で洗い、ただちに医
師の治療を受ける。
m
お買い上げ店に連絡する。
m
すぐにきれいな水で洗い流す。
m
よくふき取ってから、新しい電池を入
れる。
万一、異常が起きたら
･ 電池の液が目に入ったら
･ 煙が出たら
･ 電池の液が皮膚や衣服に付いたら
･ バッテリー収納部内で液が漏れたら
下記の注意事項を守らな
いと、破裂・発熱・液漏
れにより、死亡や大けがなどの人身
事故になることがあります。
･乾電池は充電しない。
･火の中に入れない。ショー
トさせたり、分解、加熱し
ない。
･指定された種類の電池を使
用する。
下記の注意事項を守らな
いと、破裂・液漏れによ
り、けがをしたり周辺の物品に損害
を与えたりすることがあります。
･投げつけない。
･使用推奨期限内（乾電池に
記載）の乾電池を使用す
る。
･3と#の向きを正しく入れ
る。
･電池を入れたまま長期間放
置しない。
･新しい電池と使用した電池
は混ぜて使わない。
･種類の違う電池を混ぜて使
わない。
･水や海水につけたり濡らし
たりしない。
電池についての安全上のご注意
8本機の特長 / 付属品
B概要
本機の特長
･有効画素数 38 万の EXview HAD
CCD の採用により、高感度の撮影が
可能です。
･VISCA プロトコルによるコマンドに
より、コンピューターからのコント
ロールが可能です。
･高速かつ広角なパン・チルト機能と
Image Flip（上下反転）機能により、
天井への設置にも対応可能となり、
多目的に使えます。
･外部通信が RS‑232C に加えて、RS‑
422 でも VISCA プロトコルによるコ
マンドに対応しており、長距離での
コントロールが可能です。
･レンズは光学倍率 18 倍のズームレン
ズです。
･信号処理に新規開発の DSP を採用す
ることにより、デジタルズーム時の
画質が向上しました。
･IR（赤外線）カットフィルターを機
械的にはずすことができます。さら
にそれを自動的に切り換えること
で、高輝度から低照度の被写体まで
最適な画質が得られます。
･カメラの向きや状態を6種類まで記憶
できます。
･多目的リモコンを付属しています。

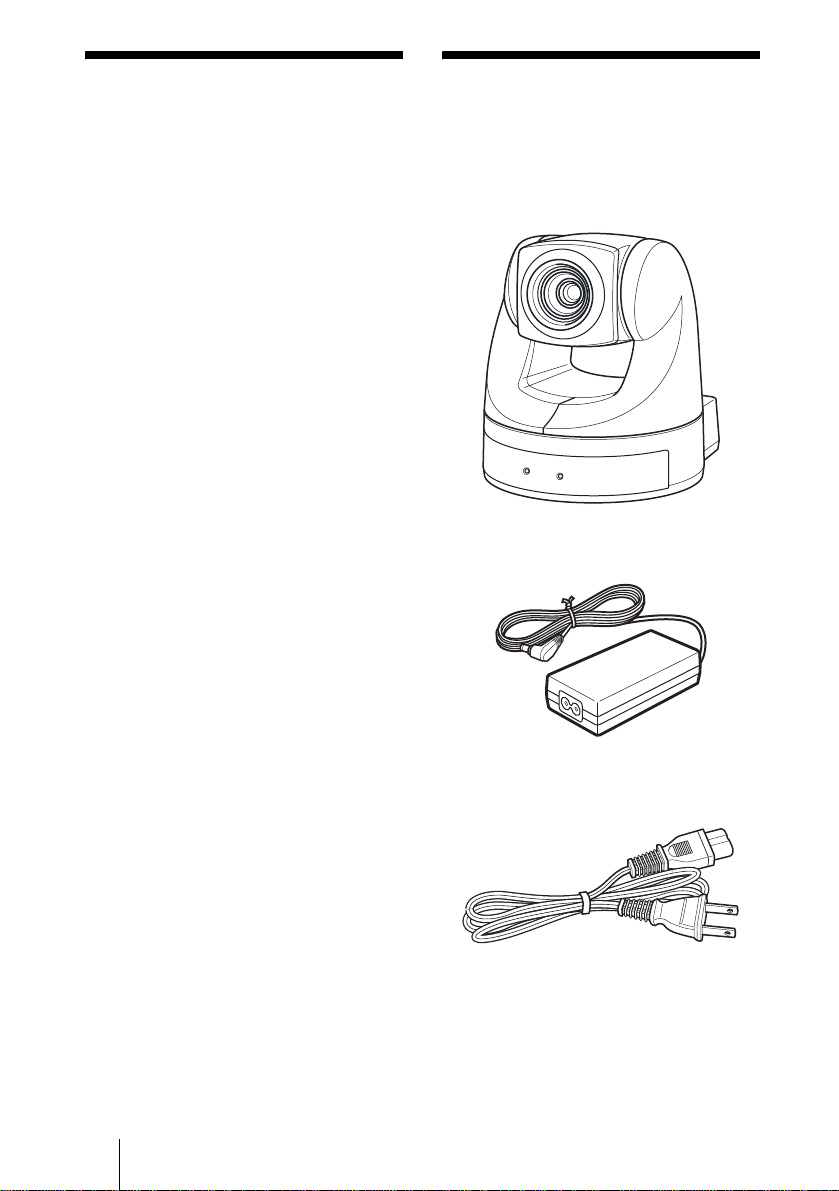

付属品
梱包を開けたら、以下の付属品が一式
そろっているか確認してください。
カメラ本体 （1）
AC 電源アダプター （1）
電源コード （1）
9

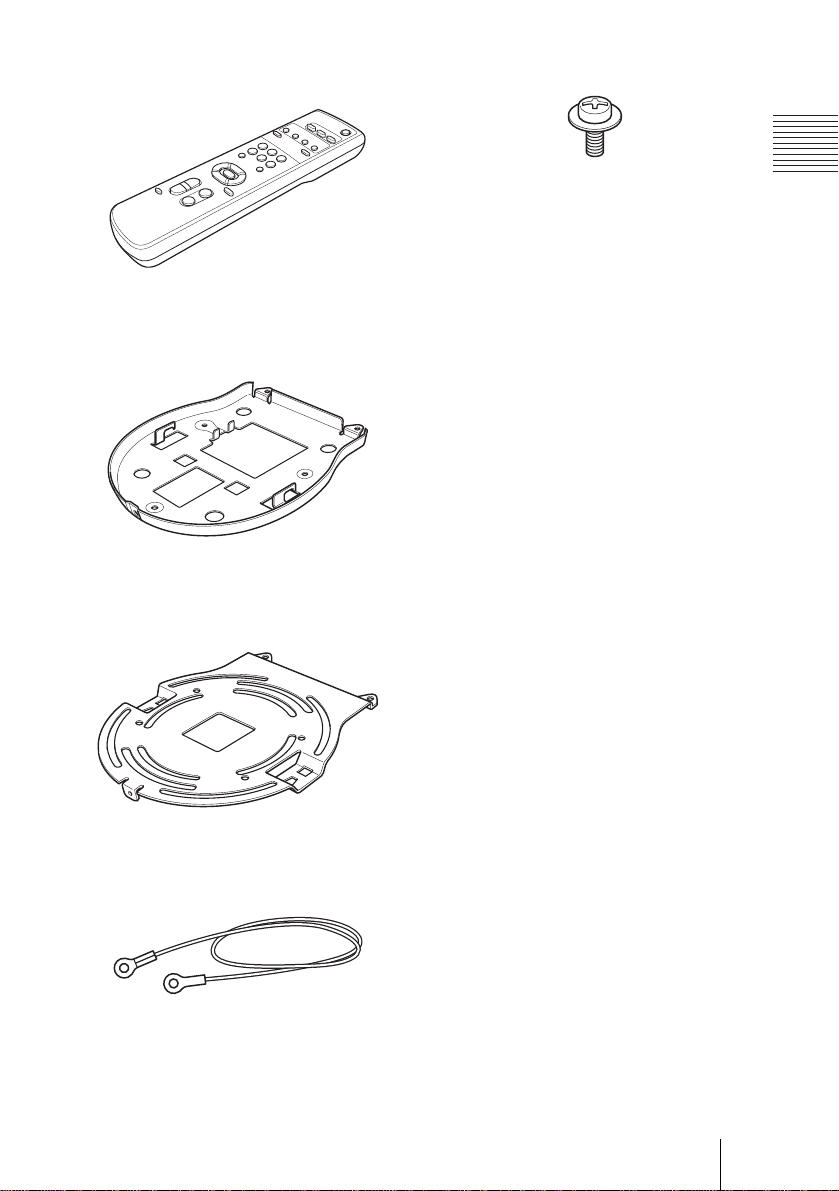

付属品
概要
リモコン （1）
シーリングブラケット （A） （1）
シーリングブラケット （B） （1）
ワイヤーロープ （1）
ネジ 3M 3 x 6 （6）
取扱説明書 （1）
10 各部の名称
各部の名称
（ ）内のページに説明があります。
aレンズ
ワイドコンバージョンレンズが取り
付けられます。 （13）
bリモコン受光部
cPOWER ランプ （18）
dSTANDBY ランプ （20）
eリモコン受光部
fIMAGE FLIP スイッチ （14）
映像の上下反転を行います。通常は
OFF で使用します。天井に設置す
るときは ON で使用します。
切り換えた際、プリセットされてい
た設定が初期設定にもどります。映
像が出るまで約 7 秒ほどかかりま
す。
gIR SELECT スイッチ （20）
hVISCA RS‑422 端子 （28）
VISCA RS‑422 コネクタープラグ
が工場出荷時に本体に取り付けられ
ています。
iVIDEO（出力）端子 （17）
jS VIDEO（出力）端子 （17）
kVISCA RS‑232C IN 端子
（17）
本 体
1
34
2
正面
56 7 8
9q;qa qsqd
後面
