Plus FROZEN User manual

ET419

PLUST Collection

a brand of euro3plast spa - Viale del Lavoro, 45 - 36048 Ponte di Barbarano (VI) - Italy

KIT DI FISSAGGIO /

FIXING KIT /

KIT DE FIXATION /

KIT DE FIJACIÓN

FROZEN + FROZEN CORNER

FROZEN LARGE + FROZEN CORNER

04/2015

FROZEN + FROZEN CORNER

1° STEP / ÉTAPE / FASE

Affiancare Frozen Corner con Frozen.

Combine Frozen Corner and Frozen.

Placer côte à côte Frozen Corner avec Frozen.

Arrimar Frozen Corner con Frozen.

2° STEP / ÉTAPE / FASE

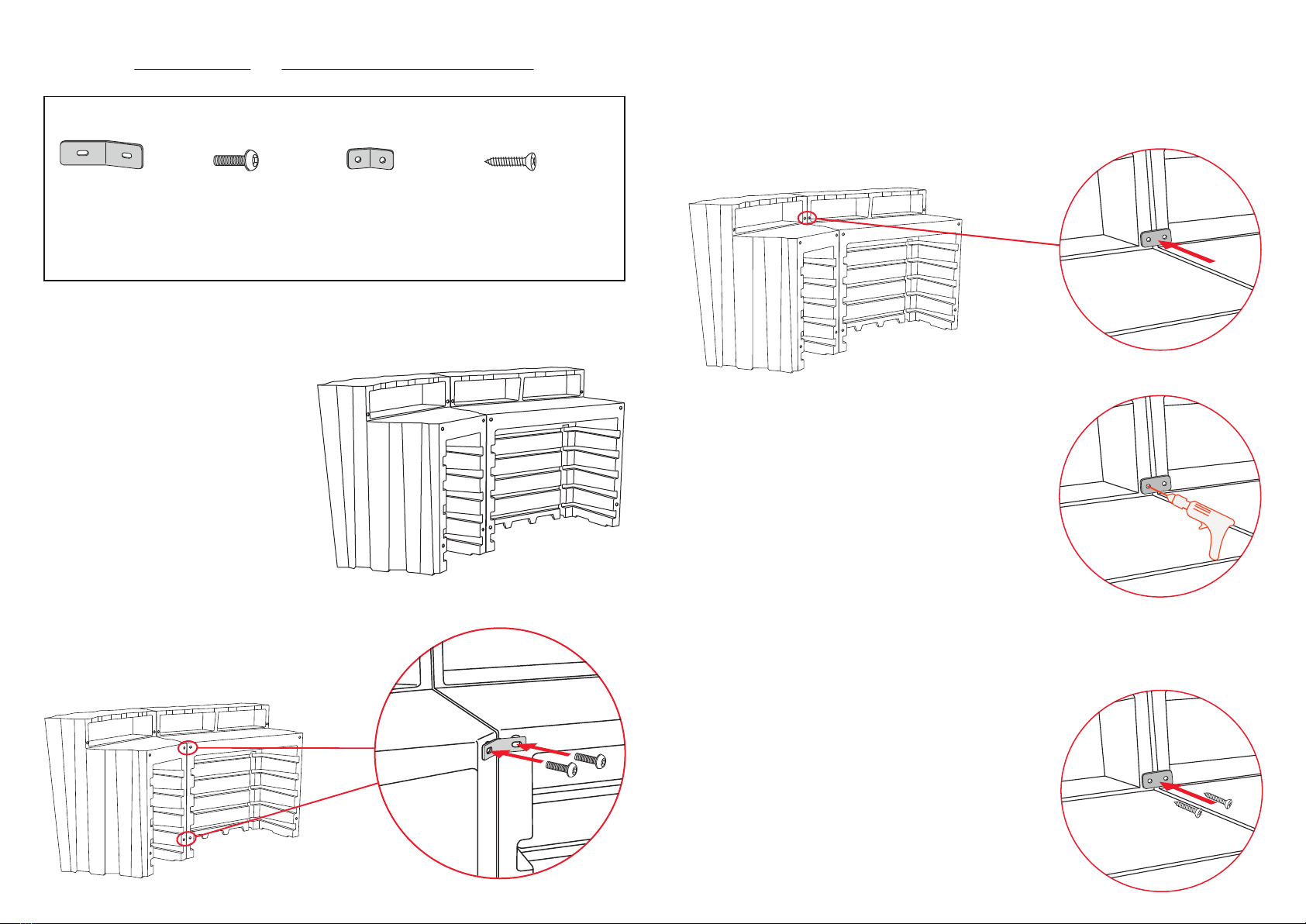

Fissare le barre metalliche (A) con le 4 viti (B) in dotazione.

Fix the metallic rods (A) with the 4 screws (B) included.

Fixer les barres métalliques (A) avec les 4 vis fournies (B).

Fijar las barras metálicas (A) con los 4 tornillos de serie (B).

A B

(B)

Vite M8

M4 screw

Vis M8

Tornillos M8

(A)

Barra metallica

Metallic rod

Barre métallique

Barras metálicas

(C)

Barra metallica

Metallic rod

Barre métallique

Barras metálicas

Elementi / Components / Éléments / Elementos:

(D)

Vite autofilettante

Self-tapping screw

Vis taraudeuse

Tornillo autorroscantes

3° STEP / ÉTAPE / FASE

Posizionare la barra metallica più piccola (C) come da immagine.

Place the smaller metallic rod (C) as shown.

Positionner la barre métallique la plus petite (C) comme illustré.

Colocar la barra metálica más pequeña (C) como se ilustra en la figura.

4° STEP / ÉTAPE / FASE

Forare i due articoli con l’aiuto di un trapano.

Drill Frozen and Frozen Corner as shown.

Percer les deux articles à l'aide d'une perceuse.

Perforar los dos artículos con la ayuda de un taladro.

5° STEP / ÉTAPE / FASE

Fissare la barra metallica (C) con le 2 viti autofilettanti (D) in dotazione.

Fix the metallic rod (C) with the 2 screws (D) included.

Fixer la barre métallique (C) avec les 2 vis taraudeuses fournies (D).

Fijar la barra metálica (C) con los 2 tornillos autorroscantes de serie (D).

3° STEP / ÉTAPE / FASE

Fissare le barre metalliche (A) con le 4 viti (B) in dotazione.

Fix the metallic rods (A) with the 4 screws (B) included.

Fixer les barres métalliques (A) avec les 4 vis fournies (B).

Fijar las barras metálicas (A) con los 4 tornillos de serie (B).

A B

2° STEP / ÉTAPE / FASE

Affiancare Frozen Corner con Frozen.

Combine Frozen Corner and Frozen.

Placer côte à côte Frozen Corner avec Frozen.

Arrimar Frozen Corner con Frozen.

1° STEP / ÉTAPE / FASE

Svitare le barre metalliche e staccare la prolunga Frozen Large dal bancone Frozen.

Unscrew the metal rods and detach the Frozen Large extension from the Frozen counter.

Dévisser les barres métalliques et séparer la rallonge Frozen Large du comptoir Frozen.

Desenroscar las barras metálicas y despegar la extensión Frozen Large del mostrador Frozen.

FROZEN LARGE + FROZEN CORNER

(B)

Vite M8

M8 screw

Vis M8

Tornillos M8

(A)

Barra metallica

Metallic rod

Barre métallique

Barras metálicas

(C)

Barra metallica

Metallic rod

Barre métallique

Barras metálicas

Elementi / Components / Éléments / Elementos:

(D)

Vite autofilettante

Self-tapping screw

Vis taraudeuse

Tornillo autorroscantes

4 5

4° STEP / ÉTAPE / FASE

Posizionare la barra metallica più piccola (C) come da immagine.

Place the smaller metallic rod (C) as shown.

Positionner la barre métallique la plus petite (C) comme illustré.

Colocar la barra metálica más pequeña (C) como se ilustra en la figura.

5° STEP / ÉTAPE / FASE

Forare i due articoli con l’aiuto di un trapano.

Drill the 2 Frozen as shown.

Percer les deux articles à l'aide d'une perceuse.

Perforar los dos artículos con la ayuda de un taladro.

6° STEP / ÉTAPE / FASE

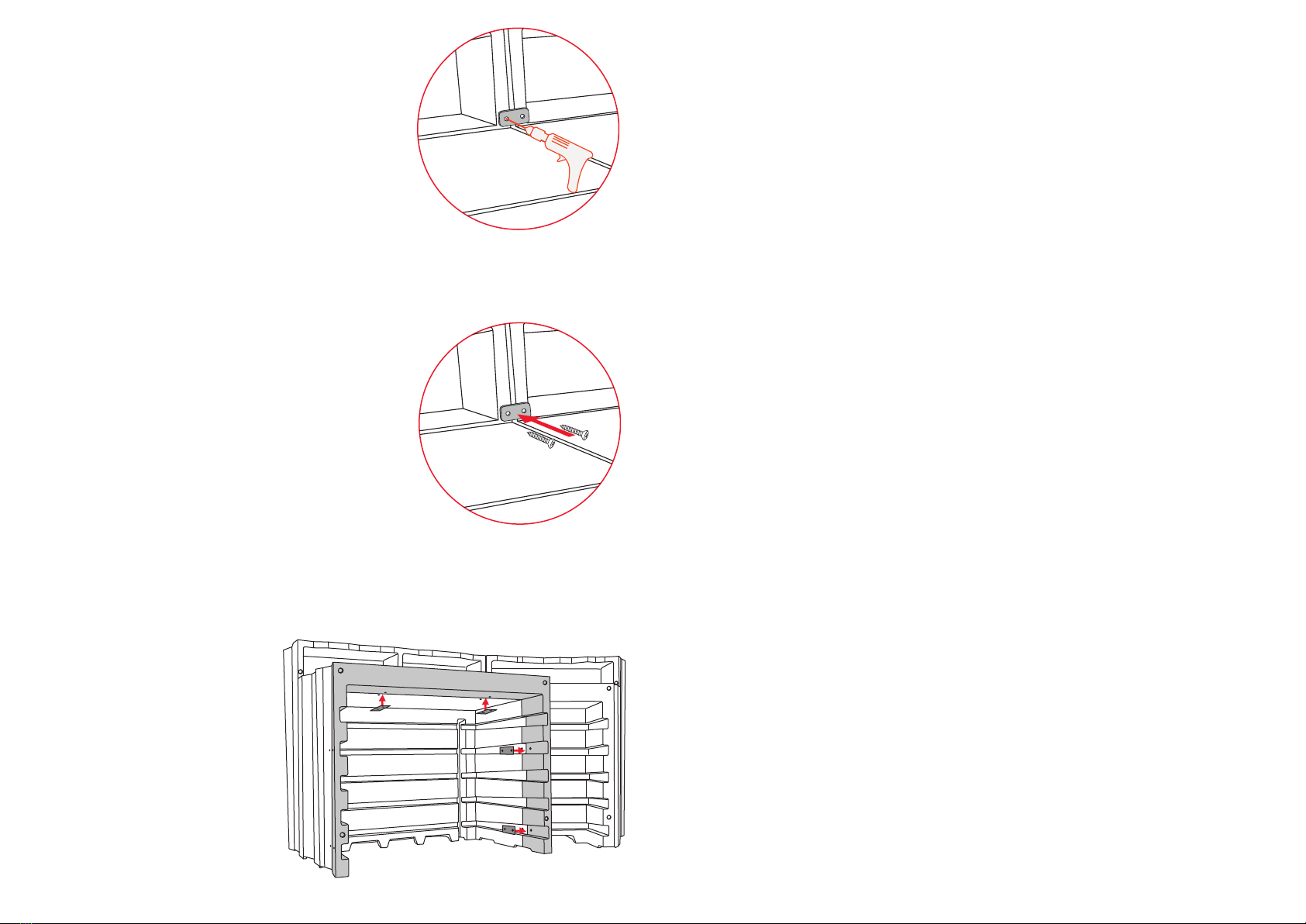

Fissare la barra metallica (C) con le 2 viti autofilettanti (D) in dotazione.

Fix the metallic rod (C) with the 2 screws (D) included.

Fixer la barre métallique (C) avec les 2 vis taraudeuses fournies (D).

Fijar la barra metálica (C) con los 2 tornillos autorroscantes (D) de serie.

7° STEP / ÉTAPE / FASE

Unire e fissare con le barre metalliche la prolunga Frozen Large al Frozen Corner.

Join and secure the Frozen Large extension to the counter using the metal rods.

Unir et, avec les barres métalliques, fixer la rallonge Frozen Large au comptoir Frozen.

Unir y fijar con las barras metálicas la extensión Frozen Large al mostrador Frozen.

6 7

PLUST Collection

a brand of euro3plast spa - Viale del Lavoro, 45 - 36048 Ponte di Barbarano (Vi) - Italy

ET420

KIT DI FISSAGGIO /

FIXING KIT /

KIT DE FIXATION /

KIT DE FIJACIÓN

FROZEN CORNER

04/2015

FROZEN CORNER + FROZEN CORNER

1° STEP / ÉTAPE / FASE

Affiancare due articoli Frozen Corner.

Combine a pair of Frozen Corner.

Placer côte à côte deux articles Frozen Corner.

Arrimar los dos artículos Frozen Corner.

2° STEP / ÉTAPE / FASE

Fissare le barre metalliche (A) con le 4 viti (B) in dotazione.

Fix the metallic rods (A) with the 4 screws (B) included.

Fixer les barres métalliques (A) avec les 4 vis fournies (B).

Fijar las barras metálicas (A) con los 4 tornillos de serie (B).

3° STEP / ÉTAPE / FASE

Posizionare la barra metallica più piccola (C) come da immagine.

Place the smaller metallic rod (C) as shown.

Positionner la barre métallique la plus petite (C) comme illustré.

Colocar la barra metálica más pequeña (C) como se ilustra en la figura.

4° STEP / ÉTAPE / FASE

Forare i due articoli con l’aiuto di un trapano.

Drill the 2 Frozen corner as shown.

Percer les deux articles à l'aide d'une perceuse.

Perforar los dos artículos con la ayuda de un taladro.

5° STEP / ÉTAPE / FASE

Fissare la barra metallica (C) con le 2 viti autofilettanti (D) in dotazione.

Fix the metallic rod (C) with the 2 screws (D) included.

Fixer la barre métallique (C) avec les 2 vis taraudeuses fournies (D).

Fijar la barra metálica (C) con los 2 tornillos autorroscantes de serie (D).

(B)

Vite M8

M4 screw

Vis M8

Tornillos M8

(A)

Barra metallica 45°

45° Metallic rod

Barre métallique 45°

Barras metálicas 45°

(C)

Barra metallica

Metallic rod

Barre métallique

Barras metálicas

Elementi / Components / Éléments / Elementos:

(D)

Vite autofilettante

Self-tapping screw

Vis taraudeuse

Tornillo autorroscantes

ET403

PLUST Collection

a brand of euro3plast spa - Viale del Lavoro, 45 - 36048 Ponte di Barbarano (VI) - Italy

SCHEMA DI FISSAGGIO /

FIXING INSTRUCTION /

SCHÉMA DE FIXATION /

ESQUEMA DE FIJACIÓN

PIANO / TOP

PLATEAU / TABLERO

ART. A4524 - FROZEN

ART. A4526 - FROZEN CORNER

04/2015

1° STEP / ÉTAPE / FASE

Appoggiare il piano a Frozen.

Put the top on Frozen as shown.

Déposer le plateau sur Frozen.

Apoyar el tablero sobre Frozen.

1° STEP / ÉTAPE / FASE

Appoggiare il piano a Frozen Corner.

Put the top on Frozen Corner.

Déposer le plateau sur Frozen Corner.

Apoyar el tablero sobre Frozen Corner.

2° STEP / ÉTAPE / FASE

Fissare il piano con le 4 viti autofilettanti (B) in dotazione.

Fix the top with the 4 screws (B) included.

Fixer le plateau avec les 4 vis taraudeuses fournies (B).

Fijar el tablero con los 4 tornillos autorroscantes (B) de serie.

2° STEP / ÉTAPE / FASE

Fissare il piano con le 4 viti autofilettanti (B) in dotazione.

Fix the top with the 4 screws (B) included.

Fixer le plateau avec les 4 vis taraudeuses fournies (B).

Fijar el tablero con los 4 tornillos autorroscantes (B) de serie.

Art. A4524 PIANO / TOP / PLATEAU / TABLERO

FROZEN

Art. A4526 PIANO / TOP / PLATEAU / TABLERO

FROZEN CORNER

(A)

Piano in polietilene alimentare

FDA polyethylene top

Plateau en polyéthylène de type alimentaire

Tablero de polietileno alimentario

(B)

Vite autofilettante

Self-tapping screw

Vis taraudeuse

Tornillo autorroscantes

Elementi / Components / Éléments / Elementos:

(A)

Piano in polietilene alimentare

FDA polyethylene top

Plateau en polyéthylène de type alimentaire

Tablero de polietileno alimentario

(B)

Vite autofilettante

Self-tapping screw

Vis taraudeuse

Tornillo autorroscantes

Elementi / Components / Éléments / Elementos:

ET404

PLUST Collection

a brand of euro3plast spa - Viale del Lavoro, 45 - 36048 Ponte di Barbarano (VI) - Italy

SCHEMA DI FISSAGGIO /

FIXING INSTRUCTION /

SCHÉMA DE FIXATION /

ESQUEMA DE FIJACIÓN

KIT MENSOLA / SHELF KIT /

KIT ÉTAGÈRE / KIT REPISA

ART. A4527 - FROZEN

ART. A4614 - FROZEN VERSION 1

ART. A4614 - FROZEN VERSION 2

ART. A4528 - FROZEN LARGE

ART. A4529 - FROZEN CORNER

09/2016

1° STEP / ÉTAPE / FASE

Posizionare il profilo in alluminio (A) nell’alloggiamento della mensola.

Place the aluminum rod (A) as shown.

Positionner le profilé en aluminium (A) dans le logement de l'étagère.

Colocar el perfil de aluminio (A) en el alojamiento de la repisa.

2° STEP / ÉTAPE / FASE

Fissare il profilo in alluminio (A) con le 2 viti autofilettanti (B) in dotazione.

Fix the aluminum rod (A) with the 2 screws (B) included.

Fixer le profilé en aluminium (A) avec les 2 vis taraudeuses (B) fournies.

Fijar el perfil de aluminio (A) con los 2 tornillos autorroscantes (B) de serie.

3° STEP / ÉTAPE / FASE

Inserire la mensola (C).

Insert the shelf (C).

Insérer l'étagère (C).

Insertar la repisa (C).

KIT MENSOLA / SHELF KIT

KIT ÉTAGÈRE / KIT REPISA

(B)

Vite autofilettante

Self-tapping screw

Vis taraudeuse

Tornillo autorroscantes

(A)

Profilo in alluminio

Aluminum rod

Proﬁlé en aluminium

Perﬁl de aluminio

(C)

Mensola in polietilene alimentare

FDA polyethylene shelf

Étagère en polyéthylène de type

alimentaire

Repisa de polietileno alimentario

Elementi / Components / Éléments / Elementos:
