PEERLESS WSP700 Instruction Manual

3215 W. North Ave. • Melrose Park, IL 60160 • (800) 729-0307 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com

ISSUED: 10-30-09 SHEET #: 095-9294-3 09-25-10

Max Load Capacity

Installing Wall Plate to Metal Stud Walls for:

PA730, PP730, SA730P, SP730P, PA740, PP740, SA740P,

SP740P, SP735P, SA735P, PA735F, SP746P, SA746P, PA746F

Models: WSP700, WSP701

NOTE: Read entire instruction sheet before you start installation and assembly.

Parts may appear slightly different than illustrated.

Before you begin, make sure all parts shown are included with your product.

Parts List WSP700 WSP701

Description Qty. Part Numbe

Part Numbe

wall plate 1 024-P1050 024-P1051

Bwood screw #14 x 2.5 phillips hex head 4 5S1-015-C03 5S1-015-C03

Cphillips screw, 1/4 - 20 x .5 black 2 520-1209 520-1209

Dtoggler 1/4 -20 4 560-9708 560-9708

Ephillips screw 1/4 - 20 x 2.5 black 4 520-9521 520-9521

Fwashe

4 540-9440 540-9440

Tools Needed for Assembly

•stud ﬁnder ("edge to edge" stud ﬁnder is recommended)

• phillips screwdriver

• drill

• 1/2" (13 mm) bit for metal stud wall

• 5/32" (4 mm)

• level

WSP700 WSP701

80 lbs. (36 kg) 25 lbs. (11 kg)

SA740P SA730P

SP740P SP730P

PA740 PA730

PP740 PP730

SA746P SA735P

SP746P SP735P

PA746F PA735F

ISSUED: 10-30-09 SHEET #: 095-9294-3 09-25-10

2 of 9

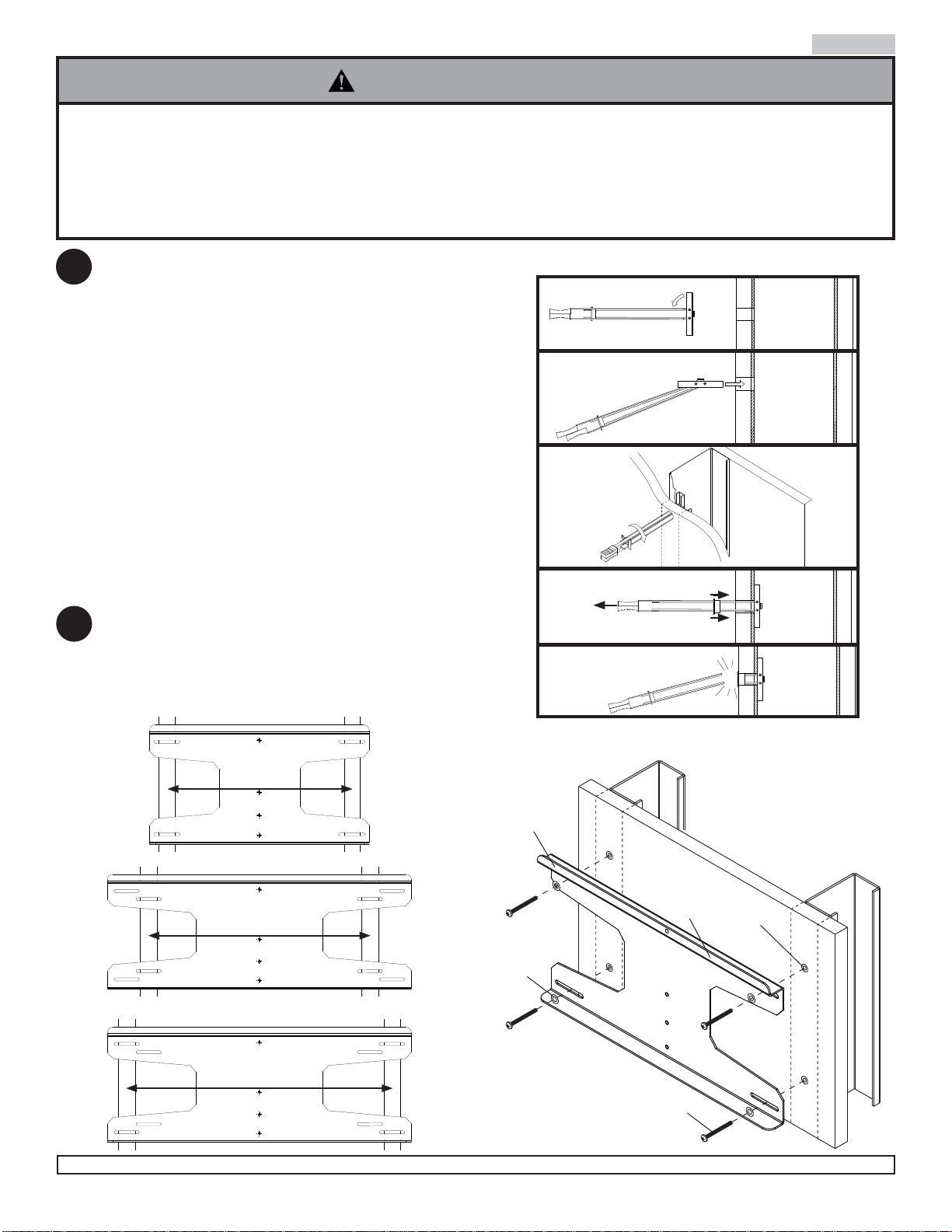

Use a stud ﬁnder to locate the edges of the studs.

Use of an edge-to-edge stud ﬁnder is highly

recommended. Draw a vertical line down the center

of each stud. Place wall plate (A) on wall as a

template. Level plate, and mark the center of the

four mounting holes. Make sure that the mounting

holes are on the stud centerlines. Drill four 1/2"

(13 mm) holes. NOTE: It may be necessary to drill

5/32" (4 mm) pilot holes prior to drilling 1/2" (13 mm)

holes. Install togglers (D) as shown in detail 1.

1DETAIL 1

FIGURE 1.1

Installing Wall Plate

1-2 Loosely fasten wall plate (A) to wall using four

1/4-20 x 2-1/2" screws (E) and four washers (F) as

shown in ﬁgure 1.1. Level, hold, and then tighten all

screws.

Installing Wall Plate to Metal Stud

Walls

• Drywall must be 1/2" (13 mm) or thicker, and metal stud must be 24 gauge or thicker.

• Make sure that mounting screws are anchored into the center of the studs. The use of an "edge to edge" stud

ﬁnder is highly recommended.

• Installer must verify that the supporting surface will safely support the combined load of the equipment and all

attached hardware and components.

WARNING

top ﬂange

faces up

20"

24"

16"

WSP701

WSP700

ISSUED: 10-30-09 SHEET #: 095-9294-3 09-25-10

3 of 9

Mounting Arm Assembly to Wall

Plate

Attach arm assembly (sold separately) to wall plate

(A) using two screws (C) as shown.

ARM

ASSEMBLY

PA740, PA746F

PA730, PP730, PP740, PA735F

SA730, SP730, SA740, SP740, SA735P, SP735P, SA746P, SP746P

All other brand and product names are trademarks or regis-

tered trademarks of their respective owners.

Peerless Industries, Inc.

3215 W. North Ave.

Melrose Park, IL 60160

www.peerlessmounts.com

3215 W. North Ave. • Melrose Park, IL 60160 • (800) 729-0307 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com

PUBLICADO: 10-30-09 HOJA #: 095-9294-3 09-25-10

Máxima capacidad de carga

Instalación de la placa de apoyo en paredes con

montantes de metal: PA730, PP730, SA730P, SP730P, PA740, PP740,

SA740P, SP740P, SP735P, SA735P, PA735F, SP746P, SA746P, PA746F

Modelos: WSP700, WSP701

NOTA: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.

Algunas partes pueden diferir un poco de las ilustradas.

Antes de comenzar, asegúrese de que su producto incluye todas las piezas ilustradas.

Lista de piezas WSP700 WSP701

Descripción Cant. N.o de pieza N.o de pieza

placa de pared 1 024-P1050 024-P1051

Btornillo para madera de 14 x 2.5" 4 5S1-015-C03 5S1-015-C03

Ctornillo, 1/4 - 20 x .5 2 520-1209 520-1209

Danclaje de vuelco 1/4 -20 4 560-9708 560-9708

Etornillo 1/4 - 20 x 2.5 4 520-9521 520-9521

Farandela 4 540-9440 540-9440

Herramientas necesarias para el ensamblaje

• localizador de montantes (se recomienda uno de "borde a borde")

• destornillador phillips

• taladro

• broca de 1/2" (13 mm) para paredes con montantes de metal

• broca de 5/32" (4 mm)

• nivel

WSP700 WSP701

80 lbs. (36 kg) 25 lbs. (11 kg)

SA740P SA730P

SP740P SP730P

PA740 PA730

PP740 PP730

SA746P SA735P

SP746P SP735P

PA746F PA735F

PUBLICADO: 10-30-09 HOJA #: 095-9294-3 09-25-10

5 de 9

Español

Utilice un localizador de montantes para ubicar los

bordes de los montantes. Se recomienda usar un

localizador de montantes de “borde a borde”.Trace

una línea vertical por el centro de cada montante.

Coloque la placa de apoyo (A) en la pared para

usarla como plantilla. Nivele la placa y marque el

centro de los cuatro agujeros.Asegúrese de que

los agujeros de montaje se encuentren en la línea

central de los montantes.Taladre cuatro agujeros de

1/2" (13 mm). NOTA:Podría ser necesario taladrar

agujeros piloto de 5/32" (4 mm) antes de taladrar

los agujeros de 1/2" (13 mm). Para instalar pernos

toggler (D) (anclaje de vuelco), vea la detalle 1.

1DETALLE 1

FIGURA 1.1

Instalación de la placa de apoyo

1-2 Fije, sin apretar, la placa de apoyo (A) a la pared

usando cuatro tornillos de 1/4-20 x 2-1/2" (E) y

cuarto arandelas (F), como se muestra en la ﬁgura

1.1. Nivele, sujete y apriete todos los tornillos.

Instalación de la placa de apoyo en

paredes con montantes de metal

• El tabique de yeso-cartón debe tener un espesor de 1/2" (13 mm) o más grueso, y el montante de metal debe ser

calibre 24 o más grueso.

• El instalador debe veriﬁcar que la superﬁcie de apoyo sea capaz de soportar ﬁrmemente la carga combinada del

equipo y todos los herrajes y componentes.

• Asegúrese de que los tornillos de montaje queden bien ﬁjos en el centro del montante. Se recomienda usar un

localizador de montantes de "borde a borde".

ADVERTENCIA

brida

superior se

enfrenta

20"

24"

16"

WSP701

WSP700

PUBLICADO: 10-30-09 HOJA #: 095-9294-3 09-25-10

6 de 9

Español

Fíjela la montaje a la placa de

pared

Fíjela la montaje (vendida por separado) a la

placa de pared (A) con dos tornillos (C), como se

muestra.

MONTAJE

Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.

Peerless Industries, Inc.

3215 W. North Ave.

Melrose Park, IL 60160

www.peerlessmounts.com

PA740, PA746F

PA730, PP730, PP740, PA735F

SA730, SP730, SA740, SP740, SA735P, SP735P, SA746P, SP746P

3215 W. North Ave. • Melrose Park, IL 60160 • (800) 729-0307 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com

PUBLIÉ LE : 10-30-09 FEUILLE NO: 095-9294-3 09-25-10

Installation d’une plaque murale sur des murs à

montants métalliques: PA730, PP730, SA730P, SP730P, PA740,

PP740, SA740P, SP740P, SP735P, SA735P, PA735F, SP746P, SA746P, PA746F

Modéles: WSP700, WSP701

REMARQUE: lisez entièrement la ﬁche d’instructions avant de commencer l’installation et l’assemblage.

Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.

Liste des pièces WSP700 WSP701

Description Qté des pièces des pièces

plaque murale 1 024-P1050 024-P1051

Bvis à bois no #14 x 2.5 4 5S1-015-C03 5S1-015-C03

Cvis, 1/4 - 20 x .5 2 520-1209 520-1209

Dd'ancrage 1/4 -20 4 560-9708 560-9708

Evis 1/4 - 20 x 2.5 4 520-9521 520-9521

Frondelle 4 540-9440 540-9440

Outils nécessaires au montage

• localisateur de montants (un localisateur de montants « bord à bord » est recommandé)

• tournevis phillips

• perceuse

• foret de 1/2 po (13 mm) pour les murs à montants métalliques

• foret de 5/32 po (4 mm)

• niveau

WSP700 WSP701

Il est possible que les pièces semblent légèrement

différentes de celles illustrées ici.

80 lbs. (36 kg) 25 lbs. (11 kg)

SA740P SA730P

SP740P SP730P

PA740 PA730

PP740 PP730

SA746P SA735P

SP746P SP735P

PA746F PA735F

Capacité de charge

maximale préconisée

PUBLIÉ LE : 10-30-09 FEUILLE NO: 095-9294-3 09-25-10

8 sur 9

Français

Utilisez un localisateur de montants pour repérer

les bords des montants. L’usage d’un localisateur

bord à bord est fortement conseillé. Tracez une

ligne verticale le long du centre de chaque montant.

Utilisez la plaque murale (A) comme gabarit et

placez-la sur le mur. Mettez la plaque de niveau et

marquez le centre des quatre trous de montage.

Assurez-vous que les trous de montage se trouvent

sur les axes des montants. Percez quatre trous

de 13 mm (,5 po). REMARQUE : Il peut être

nécessaire de percer des avant-trous de 4 mm

(5/32 po) avant de percer des trous de 13 mm (,5

po). Installer des d'ancrage (D) détaillé 1.

DÉTAILLÉ 1

FIGURE 1.1

Installation d’une plaque murale

1-2 Fixez sans la serrer la monture (A) sur le mur à

l’aide de quatre vis 1/4-20 x 2,5 po (E) et quatre ron-

delles (F), comme illustré à la ﬁgure 1.1. Mettez de

niveau, maintenez, puis serrez toutes les vis.

Installation d’une plaque murale sur

des murs à montants métalliques

• La cloison sèche doit avoir une épaisseur égale ou supérieure à 13 mm (,5 po) et le montant métallique un calibre

égal ou supérieur à 24.

• L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de

l’équipement, de toute sa visserie et de tous ses composants.

• Assurez-vous que les vis de montage sont ancrées au centre des montants. L’usage d’un localisateur de montants

« bord à bord » est fortement conseillé.

AVERTISSEMENT

rebord

supérieur

fait face

20"

24"

16"

WSP701

WSP700

PUBLIÉ LE : 10-30-09 FEUILLE NO: 095-9294-3 09-25-10

9 sur 9

Français

Mettez la support à niveau et ﬁxez-

la au plaque murale

Mettez la support (vendue séparément) à niveau

et ﬁxez-la au plaque murale (A) de deux vis (C),

comme illustré.

support

Tous les autres noms de marques et de produits sont des marques de commerce ou déposées de leurs propriétaires respectifs.

Peerless Industries, Inc.

3215 W. North Ave.

Melrose Park, IL 60160

www.peerlessmounts.com

PA740, PA746F

PA730, PP730, PP740, PA735F

SA730, SP730, SA740, SP740, SA735P, SP735P, SA746P, SP746P
