Panasonic VARICAM AU-VCVF2G User manual

取扱説明書

HD カラービューファインダー

品番 AU-VCVF2G

JAPANESE

DVQX1532ZA

SS0218KI0 -YI

Printed in Japan

このたびは、“パナソニック製品”をお買い上げいただき、まことにありがとうございます。

■取扱説明書をよくお読みのうえ、正しく安全にお使いください。

■ご使用前に「安全上のご注意」（4 ～ 5ページ）を必ずお読みください。

■保証書は「お買い上げ日・販売店名」などの記入を確かめ、取扱説明書とともに大切に保管し

てください。

保証書付き

詳細は、当社Webサイト（https://pro-av.panasonic.net/manual/jp/index.html）に

掲載されている取扱いガイドを参照してください。



f本書に記載されている各種名称、会社名、商品名などは各社の商標または登録商標です。

本書の見かた



r本書内のイラストについて

f写真やイラストは、実際とは異なることがあります。



r表記について

〈f〉の語句はボタン名など本機の意匠文字を示しています。



r参照ページについて

f本書では、参照ページを（00 ページ）のように示しています。

ご使用の前に 3

付属品 3

安全上のご注意 4

各部の名称 6

左面部ff f6

前面部ff f6

後面部ff f7

上面部ff f7

保管について 8

保管上のお願いff f8

保証とアフターサービス（よくお読みください） 9

修理を依頼されるときff f9

定格 1 0

総合ff f1 0

ご使用の前に

fビューファインダーは有機 EL を使用しているため、同じ映像や文字が長時間表示されたまま放置され

ると、画面に映像の焼き付きが発生することがあります。記録される映像には問題ありません。

画面の消灯やアイセンサーを使うなどしてこまめに画面を切り替えてください。

付属品

f接続ケーブル

fスライダーユニット

fスライダーユニット取り付けねじ（2 個）

fアイカップ（HD カラービューファインダーにあらかじめ取り付けられています）

f接眼フィルター（HD カラービューファインダーにあらかじめ取り付けられています）

@@NOTE

t包装材料は商品を取り出した後、適切に処理してください。

安全上のご注意

人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。

■󲁢 誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。

警告「死亡や重傷を負うおそれがある内容」です。

注意「軽傷を負うことや、財産の損害が発生するおそれがある内容」です。

■󲁢 お守りいただく内容を次の図記号で説明しています。

してはいけない内容です。

実行しなければならない内容です。

󲁢警告

■󲁢 乗り物を運転しながら使わない

（事故の誘発につながります。）

⇒歩行中でも周囲の状況、路面の状態などに十分ご注意ください。

■󲁢 接続ケーブルを破損するようなことはしない

󲁢傷つける、加工する、高温部や熱器具に近づける、無理に曲げる、󲁢

ねじる、引っ張る、重いものを載せる、束ねるなど

（傷んだまま使用すると、火災・ショートの原因になります。）

⇒接続ケーブルの修理は、お買い上げの販売店にご相談ください。

分解禁止

■󲁢 分解や改造をしない

（火災の原因になります。また、使用機器を損傷することがあります。）

■󲁢 異常があったときは、接続プラグを抜く

󲁢内部に金属や水などの液体、異物が入ったとき、落下などで外装ケー

スが破損したとき、煙や異臭、異音などが出たとき

（そのまま使用すると、火災の原因になります。）

⇒販売店にご相談ください。

■󲁢 本機がぬれたり、水などの液体や異物が入らないようにする

（火災の原因になります。）

⇒雨天・降雪・海岸・水辺での使用は、特にご注意ください。

⇒機器の上や近くに、水などの液体が入った花びんなどの容器を置かないでく

ださい。

■󲁢 接続ケーブルのプラグは、根元まで確実に差し込む

（差し込みが不完全ですと、発熱による火災の原因になります。）

⇒傷んだプラグは、使わないでください。

必ずお守りください

安全上のご注意

󲁢警告（つづき）

■󲁢 確実に固定する

（外れると、落下したりしてけがの原因になります。）

■󲁢 スライダーユニット取り付けねじ（付属品）は、乳幼児の手の届く所に

置かない

（誤って飲み込むと、身体に悪影響を及ぼします。）

⇒万一、飲み込んだと思われるときは、すぐに医師にご相談ください。

󲁢注意

■󲁢 本機の放熱を妨げない

󲁢押し入れや本箱など、狭いところに入れない、テーブルクロスを掛け

たり、じゅうたんや布団の上に置かない

（内部に熱がこもり、火災の原因になります。）

■󲁢 アイピースを太陽や強い光源に向けない

（レンズにより集光されると、内部部品が加熱・破損し、火災、故障の原因とな

ります。）

■󲁢 直射日光の当たる場所や異常に温度が高くなる場所に置かない

（特に真夏の車内、車のトランクの中は、想像以上に高温（約 60℃以上）になり

ます。絶対に放置しないでください。外装ケースや内部部品が劣化するほか、火

災の原因になることがあります。）

■󲁢 油煙や湯気、湿気やほこりの多い場所に置かない

（電気が油や水分、ほこりを伝わり、火災の原因になります。）

■󲁢 病院内や機内では、病院や航空会社の指示に従う

（本機からの電磁波などにより、計器類に影響を及ぼすことがあります。）

■󲁢 お手入れのときは、安全のため、接続プラグを抜く

（火災の原因になります。）

各部の名称

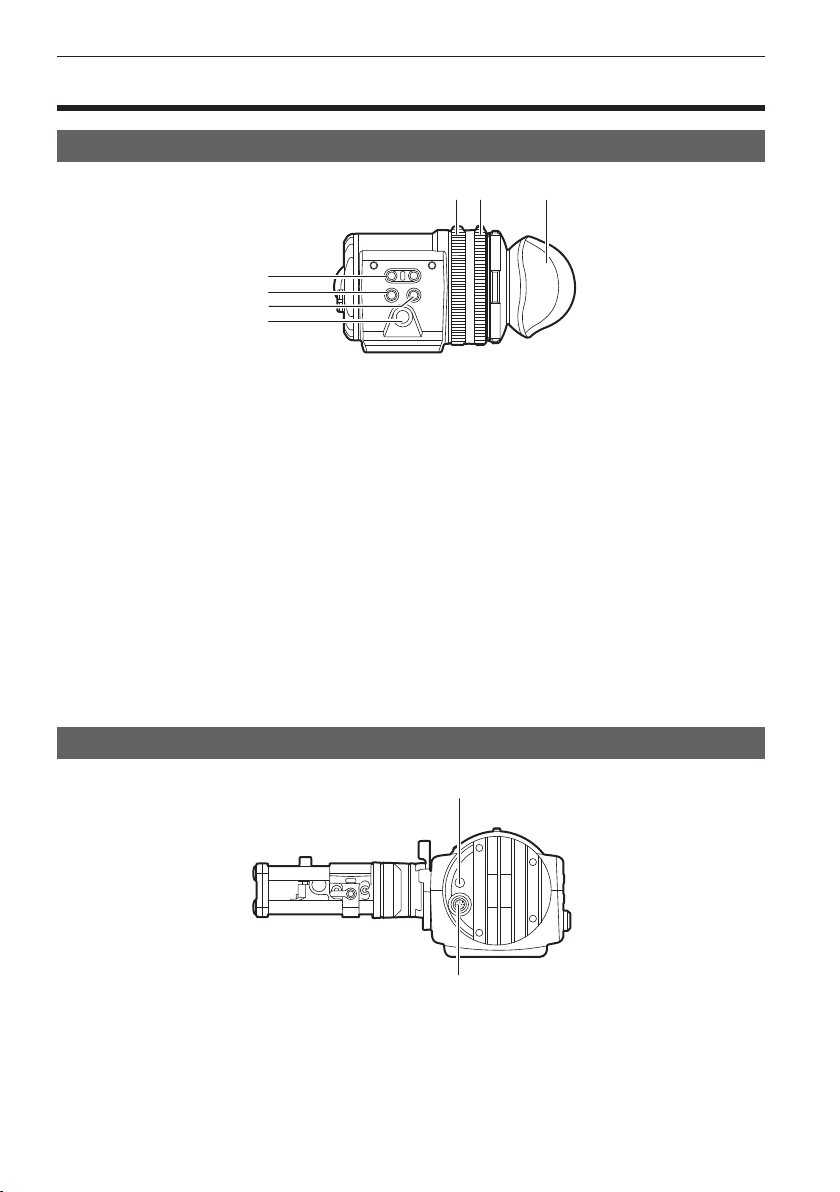

左面部

5 6 7

1 〈EVFUSER1〉/〈EVFUSER2〉ボタン

ユーザーが選択した機能をそれぞれのボタンに割り当てることができます。ボタンを押すことで、割

り当てられた機能が動作します。ビューファインダーのメニューで設定します。

2 〈CAMMENU〉ボタン

カメラ本体のメニュー画面を表示します。

3 〈EVFMENU〉ボタン

ビューファインダーのメニュー画面を表示します。

4 ジョグダイヤル

操作ダイヤルです。

メニューなどの設定、移動、選択をします。

5 ズームリング

ビューファインダー表示面を拡大・縮小するリングです。

フォーカスを合わせるときに拡大して使用します。拡大時、映像の周辺が隠れることがあります。

6 視度調整リング

視度を調整するリングです。上部のボタンを押しながら回してください。

7 アイカップ

前面部

1 タリー LED

記録中、赤く点灯します。ビューファインダーのメニューで無効にできます。

2 接続端子

付属のケーブルを接続する端子です。カメラモジュール（別売品）と接続します。

各部の名称

後面部

1 2

3 4

1 アイセンサー

目を近づけるとビューファインダーに画面を表示します。

ご使用の眼鏡の形状、カメラの構え方、または接眼部付近に強い光が当たることにより、アイセンサー

が正しく働かないことがあります。

2 ロックレバー

ビューファインダー本体を固定します。

3 接眼フィルター

防塵、防滴、結露防止のための保護フィルターです。装着した状態でご使用ください。

4 ストッパー

ビューファインダー本体をスライダーユニットから取り外すときに使用します。

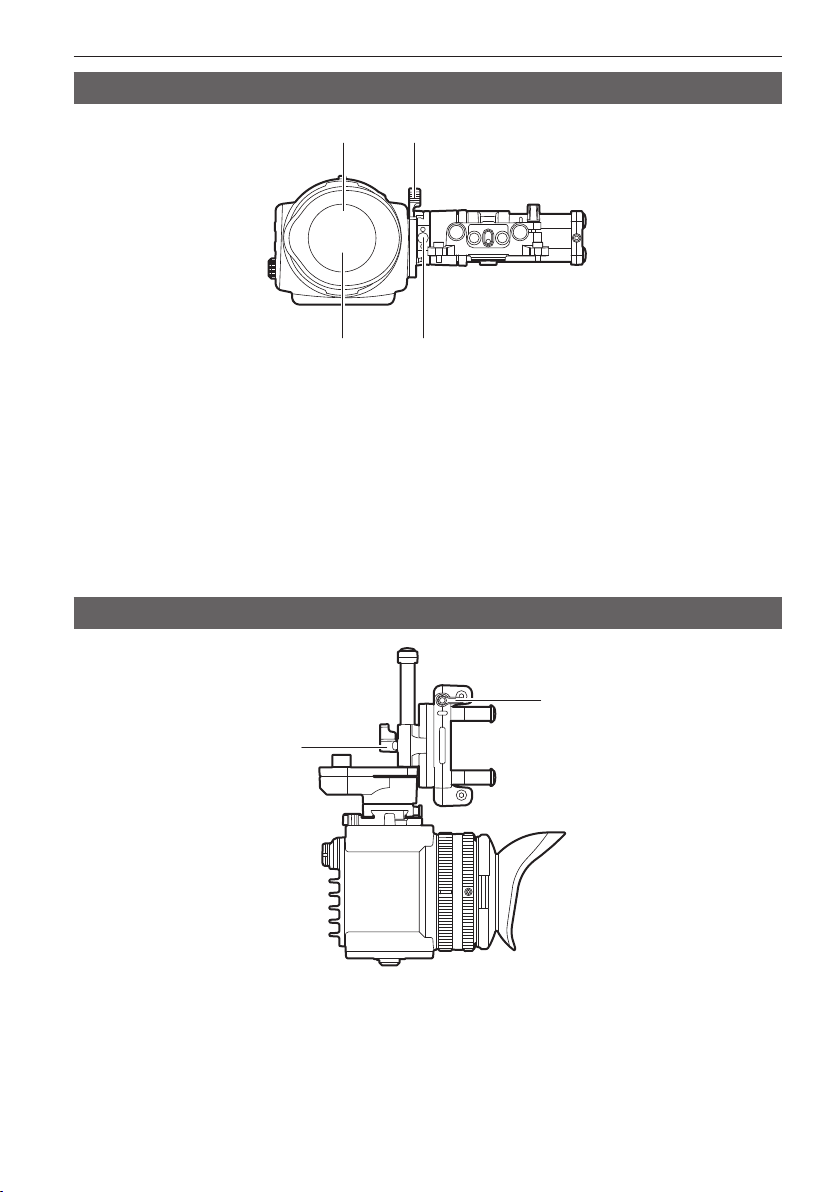

上面部

1 ロックレバー（左右位置）

ビューファインダーの位置（左右）を調整します。

2 ロックレバー（前後位置）

ビューファインダーの位置（前後）を調整します。

保管について

保管上のお願い

湿気が少なく、比較的温度が一定な場所にそれぞれ保管してください。



r本体

fほこりが入らないように、柔らかい布で包んでください。

保証とアフターサービス（よくお読みください）

故障・修理・お取扱い・メンテナンスなどのご相談は、

まず、お買い上げの販売店へ、お申し付けください。

お買い上げの販売店がご不明の場合は、当社（裏表紙）までご連絡ください。

*f内容により、お近くの窓口をご紹介させていただく場合がございますので、ご了承ください。



r保証書（本書に付属）

お買い上げ日・販売店名などの記入を必ずお確か

めのうえ、お買い上げの販売店からお受け取りく

ださい。

内容をよくお読みいただいたうえ、大切に保管し

てください。

万一、保証期間内に故障が生じた場合には、保証

書記載内容に基づき、無料修理させていただきま

す。

保証期間：お買い上げ日から本体1年間



r補修用性能部品の保有期間 8 年

当社は、本製品の補修用性能部品を、製造打ち切

り後、8 年保有しています。

*f補修用性能部品とは、その製品の機能を維持するた

めに必要な部品です。



r保守・点検

f保守・点検は機器の機能を常に良好な状態に維

持し、お客様が安心してご使用していただくた

めのものです。

f部品の劣化、ごみ、ほこりの付着などにより突

発的な故障、トラブルを未然に防ぐとともに、

安定した機能、性能の維持のために、定期的な

保守・点検を行ってください。

f保守・点検（有料）についての詳しい内容は、

お買い上げの販売店にご相談ください。

修理を依頼されるとき

本書を再度ご確認のうえ、お買い上げの販売店までご連絡ください。



r保証期間中の修理は．．．

保証書の記載内容に従って、修理させていただき

ます。詳しくは、保証書を参照してください。



r保証期間経過後の修理は．．．

修理により、機能、性能の回復が可能な場合は、

ご希望により有料で修理させていただきます。

ご連絡いただきたい内容

品名 HD カラービューファインダー

品番 AU‑VCVF2G

製造番号

お買い上げ日

故障の状況

定格

定格の詳しい内容については、取扱いガイドをご覧ください。

総合

電源

DCfef12V（カメラモジュールより供給）

消費電力

3.5W

は安全項目です。

動作周囲温度 0℃～ 40℃

動作周囲湿度 10% ～ 85%（結露なし）

保存温度 −20℃～ 60℃

質量約 1.0k]

外形寸法（幅 ×高さ ×奥行） 94.0mm×88.0mm×111.0mm

（突起部分および付属品を除く）
