Panasonic AJ-YA600 User manual

CAMERA ADAPTER I/F

Operating Instructions

AJ- P

ENGLISH

FRANÇAIS

E-1

CA TION:

TO RED CE THE RISK OF FIRE OR SHOCK

HAZARD AND ANNOYING INTERFERENCE, SE

THE RECOMMENDED ACCESSORIES ONLY.

WARNING:

TO RED CE THE RISK OF FIRE OR SHOCK

HAZARD, DO NOT EXPOSE THIS EQ IPMENT TO

RAIN OR MOIST RE.

indicates safety items.

Thank you for purchasing the AJ-YA600P Camera Adapter I/ Unit

(hereafter, “this unit”).

By installing this unit in a DVCPRO or DVCPRO50 camera recorder, it is

possible to operate the camera recorder as part of a digital-triax system.

urther, it is possible to operate the camera recorder independently with this

unit installed, thereby allowing for a wider variety of operations.

<Note>

Be sure to have the dealer where you purchased this unit or a

designated service center install this unit in the camera recorder.

E-2

ENGLISH

Parts and their functions

Specifications

1Battery holder section

The DC 12 V of the AJ-CA900H

camera adapter is connected here

when the camera recorder is

being used as part of a digital-

triax system. When the camera

recorder is to be operated

independently, an Anton Bauer

battery pack (optional accessory)

is connected here.

<Note>

The battery holder section is only

compatible with Anton Bauer

battery packs.

2Dust cover

Insert the dust cover at all times when the camera recorder is not being

operated as part of the digital-triax system.

3Cable holder

This holder is used to house the triax cable.

Dimensions (W a H a D): 107.5 a142 a29 mm

Weight : 0.3 kg

F-1

ATTENTION:

AFIN DE PRÉVENIR TO T RISQ E D’INCENDIE,

DE CHOCS ÉLECTRIQ ES O

D’INTERFÉRENCES, N’ TILISER Q E LES

ACCESSOIRES RECOMMANDÉS.

MISE EN GARDE:

AFIN DE PRÉVENIR TO T RISQ E D’INCENDIE

O DE CHOCS ÉLECTRIQ ES, ÉVITER

D’EXPOSER CET APPAREIL À LA PL IE O À

NE H MIDITÉ EXCESSIVE.

Informations concernant la sécurité

Merci d’avoir choisi le module I/ d’adaptateur de caméra AJ-YA600P (ci-

après dénommé “l’appareil”).

L’installation de l’appareil dans un camescope DVCPRO ou DVCPRO50

permettra de piloter le camescope au sein d’un système triaxial numérique.

Par ailleurs, le camescope pourra ainsi fonctionner de façon indépendante,

donnant accès à un plus grand choix de fonctions.

Seul le magasin où l’on a acheté l’appareil ou un centre de service

agréé sont habilités à installer l’appareil dans le camescope.

F-2

FRANÇAIS

Les commandes et leurs fonctions

Fiche technique

1Section du logement de la

batterie

C’est ici que se raccorde

l’alimentation 12 V CC de

l’adaptateur de caméra AJ-

CA900H lorsque le camescope

est utilisé au sein d’un système

triaxial numérique. Si le

camescope doit fonctionner de

façon indépendante, raccorder

une batterie Anton Bauer

(accessoire en option) ici.

La section du logement de la

batterie n’est compatible qu’avec

les batteries Anton Bauer.

2Couvercle anti-poussière

Toujours insérer le couvercle anti-poussière lorsqu’on n’utilise pas le

camescope au sein d’un système triaxial numérique.

3Logement du câble

C’est dans ce logement que se range le câble triaxial.

Dimensions (L a

aH aP) : 107.5 a142 a29 mm

Poids : 0.3 kg

C-1

C-2

AJ-

CA900H DC

12 V

Anton Bauer

< > Anton Bauer

107.5 142 29 mm

0.3 kg

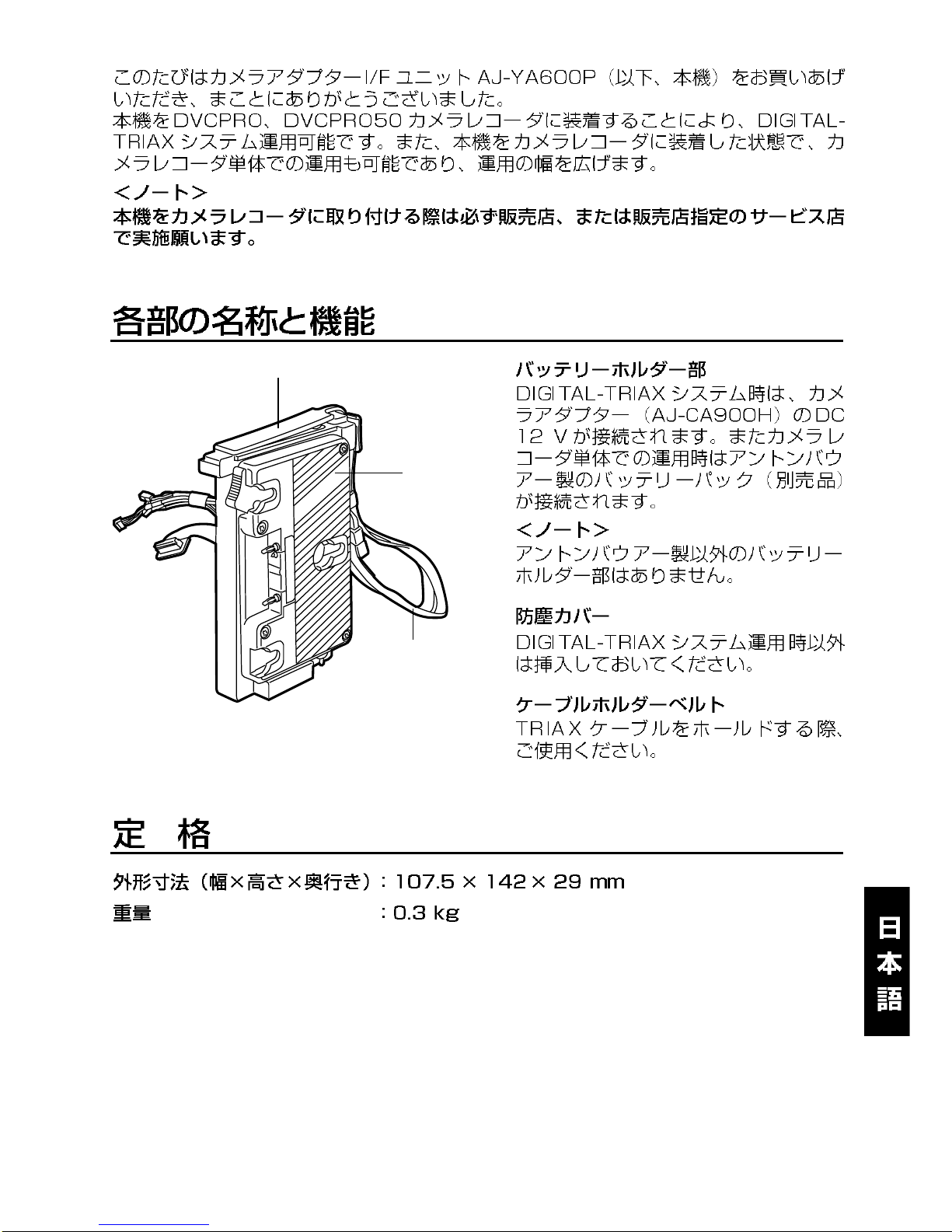

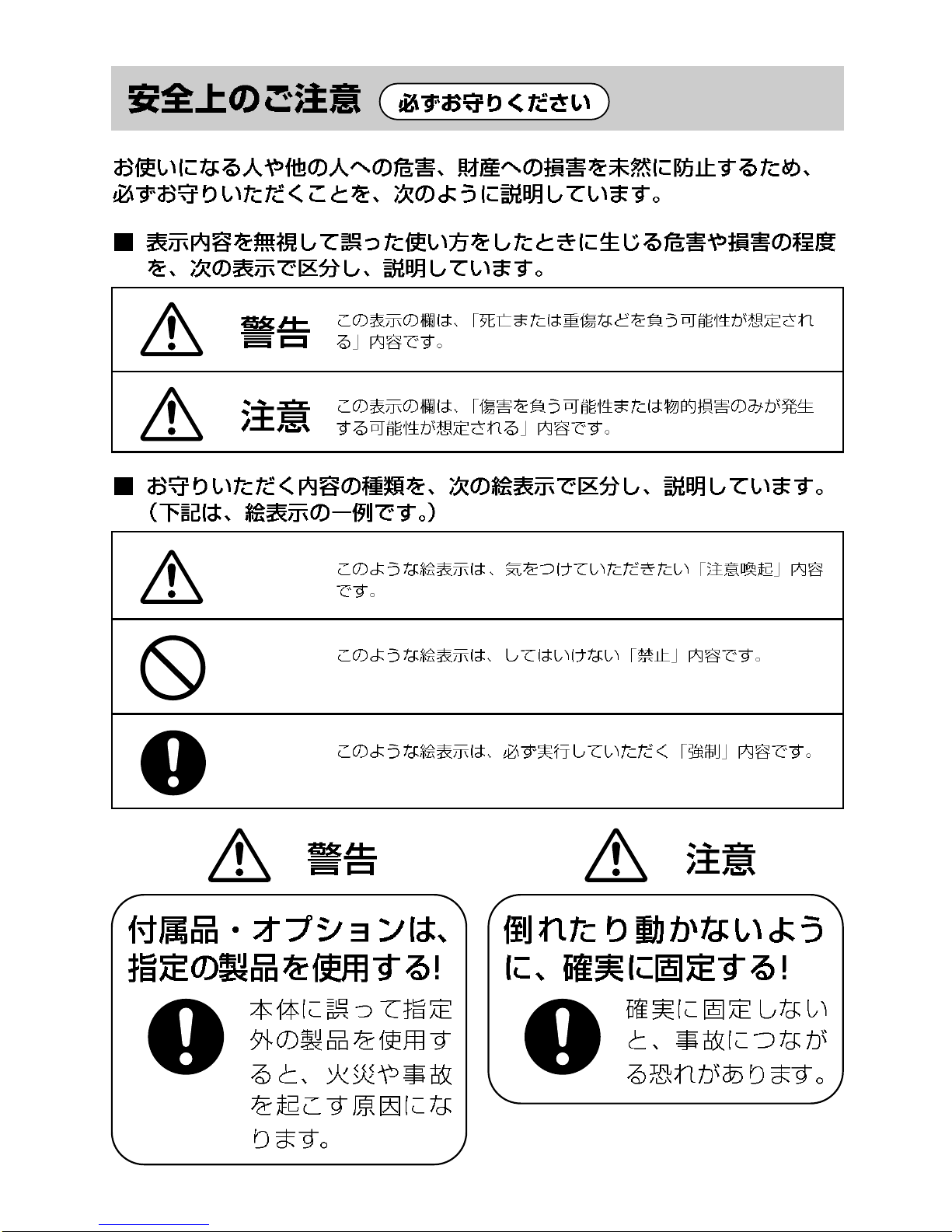

J-1

J-2

J-3
