NordicTrack T 13.0 Treadmill Manual
UŽIVATELSKÁ PŘÍRUČKA
www.iconeurope.com
Štítek se
sériovým číslem
Model č. NETL13711.0
Sériové číslo
Výše si poznamenejte sériové číslo
pro budoucí potřebu.
MÁTE OTÁZKY?
V případě dotazů nebo chybějících
dílů prosím kontaktujte rmu, od
které jste si tento výrobek zakoupili.
Navštivte naše internetové
stránky: www.iconsupport.eu
POZOR
Před používáním tohoto zařízení
si prostudujte veškerá bezpeč-
nostní opatření a pokyny uve-
dené v této příručce. Příručku si
uschovejte pro budoucí potřebu.
2
OBSAH
UMÍSTĚNÍ VÝSTRAŽNÉHO ŠTÍTKU........................................................... 2
DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ ....................................................... 3
PŘÍPRAVA ............................................................................... 5
PŘEHLED DÍLŮ A JEJICH ZNAČENÍ .......................................................... 6
MONTÁŽ ................................................................................ 7
MONITOR SRDEČNÍHO TEPU .............................................................. 15
PROVOZ A NASTAVENÍ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
SLOŽENÍ A PŘEMÍSTĚNÍ BĚŽECKÉHO TRENAŽÉRU ........................................... 25
ŘEŠENÍ PROBLÉMŮ...................................................................... 26
POKYNY PRO CVIČENÍ ................................................................... 29
SEZNAM DÍLŮ ........................................................................... 30
ROZLOŽENÝ VÝKRES .................................................................... 32
OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ .................................................Zadní strana
INFORMACE O RECYKLACI........................................................Zadní strana
Zde vyobrazené varovné stítky jsou soucástí tohoto
výrobku. Varovné stítky je nutné prilepit nad varo-
vné nápisy v anglictine na uvedených místech. Na
tomto výkrese jsou uvedena umístění výstražných
štítků. Pokud štítek chybí nebo je nečitelný, za-
volejte na telefonní číslo na přední straně této
příručky a zdarma požádejte o náhradní štítek.
Štítek upevněte na uvedené místo. Poznámka:
Štítky nemusí být zobrazeny ve skutečné velikosti.
UMÍSTĚNÍ VÝSTRAŽNÉHO ŠTÍTKU
NORDICTRACK is a registered trademark of ICON IP, Inc. iPod, iPod nano, iPod touch a iTunes jsou registro-
vané ochranné známky společnosti Apple Inc, registrované v USA a dalších zemích. iPod® není zahrnuta. Nike
je registrovaná ochranná známka společnosti Nike, Inc. a přidružených společností.
3
1. Před zahájením jakéhokoliv cvičebního pro-
gramu se poraďte se svým lékařem. To je
důležité zejména pro osoby starší 35 let nebo
osoby s dřívějšími zdravotními problémy.
2. Odpovědností majitele je zajistit, aby všichni
uživatelé tohoto běžeckého trenažéru byli
adekvátně informováni o všech výstrahách a
bezpečnostních opatřeních.
3. Běžecký trenažér používejte pouze k popsa-
nému účelu.
4. Běžecký trenažér používejte v interiéru v su-
chém a bezprašném prostředí. Trenažér ne-
umisťujte do garáže, na kryté atrium nebo v
blízkosti vody.
5. Běžecký trenažér umístěte na rovný povrch a
ponechejte prostor minimálně 2,4 m za trena-
žérem a 0,6 m na každé straně. Trenažér ne-
umisťujte na povrch, který by mohl blokovat
větrací otvory. Podlahu či koberec chraňte
před poškozením pomocí podložky vložené
pod trenažér.
6. Trenažér nepoužívejte v místě používání aero-
solových produktů nebo podávání kyslíku.
7. Děti mladší 12 let a domácí zvířata udržujte
vždy mimo dosah trenažéru.
8. Běžecký trenažér smí používat osoby do
hmotnosti 150 kg.
9. Nikdy nedovolte, aby běžecký trenažér sou-
časně používala více než jedna osoba.
10. Při používání trenažéru noste vhodný cvi-
čební oděv. Nenoste volné oblečení, které
by se mohlo v trenažéru zachytit. Sportovní
podpůrné oblečení se doporučuje pro muže i
ženy. Vždy noste sportovní obuv. Na běžecký
trenažér nestoupejte bosou nohou, v punčo-
chách nebo v sandálech.
11. Při zapojování síťový kabel (viz strana 16)
zapojte do uzemněného obvodu. Ve stejném
obvodu by neměl být zapojen další spotřebič.
12. Je-li zapotřebí prodlužovací kabel, použijte
pouze 3vodičový kabel o průřezu 1 mm2 a
délce max. 1,5 m.
13. Dbejte, aby kabel nepřišel do styku s horkým
povrchem.
14. Nikdy nepohybujte běžeckým pásem, je-li
napájení vypnuté. Běžecký trenažér nepou-
žívejte, pokud je síťový kabel nebo zásuvka
poškozená nebo pokud běžecký trenažér
nefunguje správně. (Pokud trenažér nefun-
guje správně, prostudujte si kapitolu ŘEŠENÍ
PROBLÉMŮ na straně 26.)
15. Před používáním trenažéru řádně prostudujte
a vyzkoušejte postup nouzového zastavení
(viz POSTUP ZAPÍNÁNÍ na straně 18).
16. Běžecký trenažér nikdy nespouštějte, pokud
stojíte na běžeckém pásu. Při používání tre-
nažéru se vždy držte madel.
17. Trenažér je schopen vyvinout vysokou rych-
lost. Rychlost nastavujte v malých přírůst-
cích, aby se zamezilo náhlým skokům.
18. Monitor srdečního tepu není lékařský přístroj.
Na přesnost údajů o srdeční frekvenci mohou
mít vliv různé faktory, včetně pohybu uživa-
tele. Monitor srdečního tepu je určen pouze
jako cvičební pomůcka k přibližnému zjištění
trendů srdeční frekvence.
UPOZORNĚNÍ: Aby se snížilo riziko vážného zranění, před použitím běžeckého tre-
nažéru si prostudujte všechna důležitá bezpečnostní opatření a pokyny v této příručce a všechna
varování umístěná na běžeckém trenažéru. Společnost ICON nenese žádnou odpovědnost za zranění
osob nebo poškození majetku vzniklé používáním tohoto výrobku.
DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ
4
19. Běžecký trenažér po zapnutí nenechávejte
bez dozoru. Pokud se běžecký trenažér ne-
používá, vždy vyjměte klíč, odpojte napájecí
kabel a přepněte vypínač do polohy vypnuto.
(Poloha vypínače je uvedena na výkrese na
straně 5).
20. Běžecký trenažér se nepokoušejte zvedat,
snižovat ani přesouvat, pokud není řádně se-
stavený. (Viz MONTÁŽ na straně 7 a SLOŽENÍ
A PŘEMISŤOVÁNÍ BĚŽECKÉHO TRENAŽÉRU
na straně 25.) Pro zvedání, spouštění nebo
přemisťování trenažéru musíte být schopni
bezpečně zvednout 20 kg.
21. Při skládání nebo přemisťování běžecké-
ho trenažéru zkontrolujte, zda západka pro
uskladnění bezpečně přidržuje rám v poloze
pro uskladnění.
22. Do otvorů v běžeckém trenažéru nikdy ne-
vkládejte žádné předměty.
23. Pravidelně kontrolujte a řádně utahujte
všechny části běžeckého trenažéru.
24. NEBEZPEČÍ: Ihned po použití, před
čištěním trenažéru a před prováděním údržby
a nastavení dle tohoto návodu vždy odpojte
síťový kabel. Nikdy nesnímejte kryt motoru,
dokud k tomu nedostanete pokyn od autori-
zovaného servisního zástupce. Jiné servisní
úkony, než je popsáno v tomto návodu, smí
provádět pouze autorizovaný servisní
zástupce.
25. Tento běžecký trenažér je určen pouze k
domácímu použití. Tento běžecký trenažér
nepoužívejte k podnikání, pronájmu nebo ve
sportovních zařízeních.
26. Nadměrné cvičení a přepínání vlastních sil
může způsobit vážné zranění nebo dokonce
úmrtí. Pokud během cvičení pocítíte slabost
nebo bolest, ihned cvičení přerušte a odpo-
čiňte si.
TUTO PŘÍRUČKU ŘÁDNĚ USCHOVEJTE
5
Děkujeme vám, že jste si vybral(a) revoluční běžecký
trenažér NORDICTRACK® T13.0. Běžecký trenažér
T13.0 nabízí řadu funkcí působivých určených ke
zefektivnění a zpříjemnění domácího cvičení. Pokud
necvičíte, unikátní běžecký trenažér lze složit na po-
třebné podlahové ploše minimálně o polovinu menší
než u jiných běžeckých trenažérů.
Před používáním běžeckého trenažéru si ve vlast-
ním zájmu pečlivě prostudujte tuto příručku. Pokud
vám po přečtení této příručky bude něco nejasné, po-
dívejte se na přední stranu této příručky. Než nás bu-
dete kontaktovat, poznamenejte si pro snazší pomoc
číslo modelu a sériové číslo výrobku. Číslo modelu
a umístění štítku se sériovým číslem je uvedeno na
přední straně této příručky.
Předtím, než budete pokračovat ve čtení, prohlédněte
si níže uvedený výkres a dobře se seznamte s označe-
nými díly.
PŘÍPRAVA
Madlo
Sloupek
Přihrádka
Klíč/spona
Vypínač
Běžecký pás
Odpružení plošiny
Kolejnice pro chodidlo
Seřizovací šrouby
napínací kladky
Konzola
Monitor srdečního
tepu v rukojeti
Délka: 193 cm
Šířka: 94 cm
Hmotnost: 116 kg
6
PŘEHLED DÍLŮ A JEJICH ZNAČENÍ
Drobné montážní součástky určete podle výkresů níže. Číslo v závorce pod každým výkresem je číselný kód dílu
ze SEZNAMU DÍLŮ na konci této příručky. Číslo za závorkou je počet kusů potřebných pro montáž. Poznámka:
Pokud některá součástka chybí v sadě drobných součástek, zkontrolujte, zda není již upevněna k jed-
nomu z montovaných dílů. Součástí dodávky mohou být náhradní drobné součástky.
Hvězdicová
podložka 1/4"
(35)–2
Plochá
podložka 1/4"
(36)–2
Plochá
podložka 5/16"
(113)–4
Hvězdicová
podložka 5/16"
(11)–8
Hvězdicová
podložka 3/8"
(13)–4
Matice 3/8"
(12)–2
Šroub #8 x 1/2"
(1)–16
Zemnicí šroub
#8 x 1/2"
(10)–1
Šroub #10 x 3/4"
(9)–2
Šroub s plochou
hlavou #10 x 3/4"
(112)–2
Šroub
5/16" x 1" (5)–4 Šroub
5/16" x 1 1/4" (4)–6
Šroub
3/8" x 1 1/4" (8)–4
Šroub 3/8" x 1 3/4" (6)–1
Šroub 3/8" x 2" (3)–1 Šroub 3/8" x 2 3/4" (7)–4
Šroub #8 x 3/4"
(2)–6
7
1. Ověřte, zda je síťový kabel odpojen.
Pod zadní část rámu (56) dejte kus lepenky
a chraňte tak podlahu či koberec před
poškozením.
Kryt levého kolečka (96) upevněte dvěma
šrouby #8 x 3/4" (2) k základně (94).
Stejným způsobem připevněte kryt pravý
kolečka (není zobrazen) k pravé straně zá-
kladny (94).
1
96
94
2
56
Lepenka
2. Přes otvor vyznačený v základně (94) vytáhněte
kabel sloupku (81) a zemnicí kabel základny
(110).
Zemnicí kabel základny (110) upevněte zemni-
cím šroubem #8 x 1/2"(10) k základně (94).
Do čtvercového otvoru v základně (94) zatlačte
průchodku (77). 81
2
Díra
10
110 94
77
MONTÁŽ
• K montáži jsou zapotřebí dvě osoby.
• Všechny součásti posilovacího zařízení umístěte
do vyhrazených prostor a odstraňte veškerý oba-
lový materiál. Obalové materiály zlikvidujte až po
dokončení montáže.
• Spodní strana běžeckého pásu trenažéru je
opatřena vrstvou vysoce účinného maziva.
Během přepravy se určité množství maziva
může vytlačit k horní části běžeckého pásu
nebo do přepravní krabice. Jedná se o normální
jev. Pokud se na horní části běžeckého pásu
nachází mazivo, jednoduše je setřete měkkou
tkaninou navlhčenou v mírném neabrazivním
čisticím prostředku.
• Značení drobných dílů je uvedeno na str. 6.
• Pro montáž je zapotřebí následující nářadí:
přibalené šestihranné klíče
jeden nastavitelný klíč
jeden křížový šroubovák
nůžky
• Nepoužívejte elektrické nástroje, zamezíte tak
poškození dílů.
8

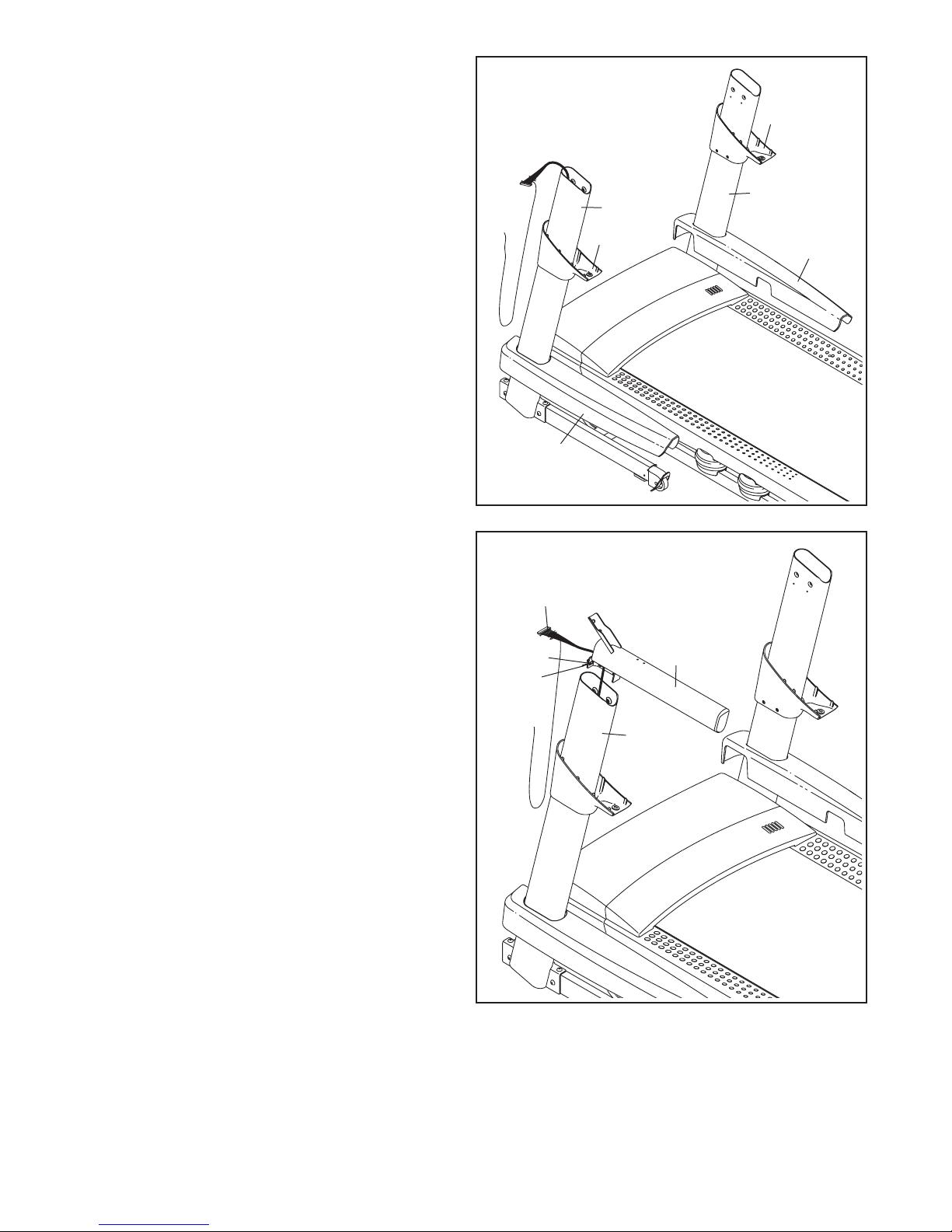

4. Levý sloupek (89) přidržte u základny (94).
Pozor, abyste nesevřeli kabel sloupku (81).
Částečně utáhněte dva šrouby 3/8" x 1 1/4" (8)
se dvěmi hvězdicovými podložkami 3/8" (13) a
dva šrouby 3/8" x 2 3/4" (7) do levého sloupku
tak, aby se hlavy šroubů dotýkaly levého
sloupku. Šrouby ještě zcela neutahujte.
Stejným způsobem upevněte pravý sloupek
(nezobrazen). Poznámka: Na pravé straně ne-
jsou žádné kabely.
89
94
4
81
8
7
13
13
3. Vyhledejte levý sloupek (89), který je označen
slovem „Left” („L“ nebo „Left“ znamená levou
stranu, „R“ nebo „Right“ znamená pravou
stranu). S pomocí druhé osoby přidržujte levý
sloupek v blízkosti základny (94).
Viz výřezový výkres. Pomocné lanko v levém
sloupku (89) pevně uvažte kolem konce kabelu
sloupku (81). Poté táhněte za druhý konec lanka
až do úplného provlečení levým sloupkem.
81
3
81
89
Pomocné
lanko
Pomocné
lanko
89
94
81
9
5. Vyhledejte levý kryt základny (82) a pravý kryt
základny (83). Kryt levé základny nasuňte na
levý sloupek (89). Kryt pravé základny nasuňte
na pravý sloupek (90). Kryty základny zatím
nenasazujte na místo.
Vyhledejte kryt levého sloupku (79) a kryt pra�Vyhledejte kryt levého sloupku (79) a kryt pra-
vého sloupku (80). Kryt levého sloupku nasuňte
na levý sloupek (89). Kryt pravého sloupku na� Kryt pravého sloupku na�Kryt pravého sloupku na-
suňte na pravý sloupek (90) podle obrázku.
89
82
80
90
79 83
5
6. Odřežte plastovou stahovací pásku v levém
madle (88) a pravém madle (není zobrazeno). V
případě nutnosti zatlačte zpět na místo klecové
matice 5/16" (31) (zobrazena pouze jedna).
Vyhledejte levé madlo (88) a přidržte jej u le�Vyhledejte levé madlo (88) a přidržte jej u le-
vého sloupku (89). Kabel sloupku (81) provlečte
držákem vespod levého madla. Z levého madla
vytáhněte kabel sloupku.
88
6
89
31
81
Staho�
vací
páska
10
7. K levému sloupku (89) pomocí dvou šroubů
5/16" x 1" (5), dvou hvězdicových podložek
5/16" (11) a šroubu 5/16" x 1 1/4" (4) upevněte
levé madlo (88). Šrouby ještě neutahujte.
Stejným způsobem upevněte pravé madlo
(87).
7
89
88
87
4
4
55
11
11
8. Sestavu konzoly umístěte čelní plochou na
měkký povrch, abyste zamezili poškrábání a
jinému poškození povrchu. Vyjměte dva šrouby
(A). Poté nadzvedněte příčku (93). Dva šrouby
dejte stranou.
A
93
Sestava
konzoly
A
8
9. DŮLEŽITÉ UPOZORNĚNÍ: Aby nedošlo k po- Aby nedošlo k po-Aby nedošlo k po-
škození příčky (93), nepoužívejte elektrické
nářadí a příliš neutahujte šrouby #10 x 3/4"
(9) ani šrouby s plochou hlavou #10 x 3/4"
(112).
Příčku (93) orientujte dle ilustrace. K madlům
(87, 88) pomocí dvou šroubů s plochou hlavou
10 x 3/4" (112), dvou šroubů #10 x 3/4" (9) a
dvou hvězdicových podložek 1/4" (35) upevněte
příčku dle ilustrace. Nasaďte všechny čtyři
šrouby a poté je utáhněte.
93
88
9
99
87
35
112
112
35
Other manuals for T 13.0 Treadmill
14
This manual suits for next models
2
Table of contents
Other NordicTrack Treadmill manuals
NordicTrack
NordicTrack E 3800 Quick start guide
NordicTrack
NordicTrack T6.3 831.24996 User manual
NordicTrack
NordicTrack NETL15818.1 User manual
NordicTrack
NordicTrack C1630PRO User manual
NordicTrack
NordicTrack NTL15008.5 User manual
NordicTrack
NordicTrack NTL1095.3 User manual
NordicTrack
NordicTrack NTL60010.1 User manual
NordicTrack
NordicTrack NTL12309.0 User manual
NordicTrack
NordicTrack T12 Si Cwl Treadmill User manual
NordicTrack
NordicTrack NETL14909.0 User manual
NordicTrack
NordicTrack C2200 NTL10905.2 User manual
NordicTrack
NordicTrack T 22.5 Treadmill User guide
NordicTrack
NordicTrack WalkFit PRO User manual
NordicTrack
NordicTrack T 5.5 Treadmill User manual
NordicTrack
NordicTrack T 13.5 User manual
NordicTrack
NordicTrack NETL15900 User manual
NordicTrack
NordicTrack 4200r Treadmill User manual
NordicTrack
NordicTrack 2200 R NTL1595.1 User manual
NordicTrack
NordicTrack ProReflex User manual
NordicTrack
NordicTrack 831.24996.0 User manual
Popular Treadmill manuals by other brands
FitLogic
FitLogic freewill d225 owner's manual
HOP-SPORT
HOP-SPORT ESTIMA HS-3200LB instruction manual
Horizon Fitness
Horizon Fitness Adventure 5 Plus Service manual
Stamia
Stamia InMotion II owner's manual
Smooth Fitness
Smooth Fitness EVO 3i user manual
Schwinn
Schwinn 830/Journey 8.0 Assembly manual / owner's manual
