NeoMounts FPMA-D540BLACK User manual

FPMA-D540BLACK

Monitor desk mount

Monitor bureausteun

Monitor Tischhalterung

Support moniteur de bureau

Supporto da scrivania per monitor

Soporte de escritorio para monitor

Suporte de mesa para monitor

Bordbeslag skærm

Bordstativ til skjerm

Skrivbordsfäste för bildskärm

Näytön pöytäteline

Uchwyt nabiurkowy do monitora

Stolní držák monitoru

Držiak na monitor

Suport de birou pentru monitor

WWW.NEOMOUNTS.COM

INSTRUCTION MANUAL

100mm

75mm

114mm

443mm

min21-max422mm

105mm

min10mm-max88mm

75mm

100mm

114mm

38mm

185mm

60mm

±180°

±90°

-45°

+45°

PARTS

FPMA-D540BLACK

STEP 1

Place the decorative cover

Plaats het decoratieve afdekkapje

Setzen Sie die dekorative Abdeckung

Placez le couvercle décoratif

Posizionare il coperchio decorativo

Coloque la cubierta decorativa

Colocar a capa decorativa

Umieścić osłonę dekoracyjną

Mount the clamp to the rod and install to the desk

Monteer de klem aan de stang en installeer aan het

bureau

Befestigen Sie die Klemme an der Stange und instal-

lieren Sie sie auf dem Schreibtisch

Montez la pince sur la barre et installez-la sur le

bureau

Montare il morsetto sulla barra e installarlo sulla

scrivania

Monte la abrazadera en la barra e instálela en el

escritorio

Montar a braçadeira na barra e instalar na secretária

Zamontuj zacisk na pręcie i zainstaluj na biurku

Tool

B. (x1) C. (x1) D. (x1) E. (x1) F. (x1) G. (x1)

10-88mm

H. (x5)

I. (x3) J. (x1) K. (x1) L. 4mm

(x1)

M. 6mm

(x1)

M-A. M4x12

(x4)

M-B. M4x16

(x4)

M-C. M5x12

(x4)

M-D. M5x16

(x4)

M-F. (x4)M-E. D5

(x4)

A. (x1)

75x75 -

100x100 mm

2,1-42,2 cm

0-8 kg 0-26,6 cm

STEP 2ClampA

Attach the arm to the rod, adjust the height and tighten

Bevestig de arm aan de stang, stel de juiste hoogte in

en draai vast

Befestigen Sie den Arm an der Stange, stellen Sie die

Höhe ein und ziehen Sie ihn fest

Attachez le bras à la tige, réglez la hauteur et ﬁxer

Collegare il braccio all'asta, regolare l'altezza e serrare

Fije el brazo a la varilla, ajuste la altura y apriete

Fixar o braço à haste, ajustar a altura e apertar

Przymocuj ramię do rurki, regulacja wysokości i dokręcić

STEP 3

Mount the grommet to the rod and install through the

desk

Monteer de doorvoer aan de stang en installeer in het

bureau

Befestigen Sie die Tülle an der Stange und installieren

Sie sie im Schreibtisch

Montez le passe-ﬁl sur la tige et installez-le dans le

bureau

Montare il gommino sull'asta e installarlo nella scrivania

Monte el pasacables en la varilla e instálelo en el escri-

torio

Montar a argola na vara e instalar na secretária

Zamontuj przelotkę na pręcie i zainstaluj w biurku

10-88mm

STEP 2GrommetB

* Not Included

Attach the VESA plate to the monitor

Bevestig de VESA plaat aan de monitor

Befestigen Sie die VESA-Platte am Monitor

Fixez la plaque VESA sur le moniteur

Fissare la piastra VESA al monitor

Coloque la placa VESA en el monitor

Fixar a placa VESA no monitor

Przymocuj płytkę VESA do monitora

Use spacers if necessary

Gebruik afstandhouders indien nodig

Montage der Distanzscheiben wenn nötig

Utilisez des entretoises si nécessaire

Utilizzare distanziatori, se necessario

Utilice separadores si es necesario

Utilize separadores se necessário

Użyj dystansów jeśli jest taka potrzeba

OPTION

M-A

M-C

M-E

* Not Included

M-B

M-D

M-E

M-F

STEP 4

Attach the screen to the bracket and secure it

Bevestig het scherm op de beugel en zet vast

Befestigen Sie den Bildschirm an der Halterung

und sichern Sie ihn

Attachez l'écran au support et ﬁxez-le

Fissare lo schermo alla staffa e ﬁssarlo

Coloque la pantalla en el soporte y fíjela

Fixar o ecrã ao suporte e ﬁxá-lo

Przymocuj ekran do uchwytu i zabezpiecz go

STEP 5

Adjust the torque

Stel het koppel in

Einstellen des Drehmoments

Ajustez les couples de serrage

Regolazione della coppia

Ajuste el tornillo

Ajustar os parafusos

Ustawić momenty obrotowe

STEP 6

Route the cable(s) through the cable clips

Geleid de kabel(s) door de kabelclips

Führen Sie das/die Kabel durch die Kabelklemmen

Faire passer le(s) câble(s) dans les attaches de câble

Far passare il/i cavo/i attraverso i fermacavi

Pase el cable o los cables por las abrazaderas

Guiar o(s) cabo(s) através dos clipes do cabo

Przełóż kabel (kable) przez uchwyty kablowe

STEP 7

Insert the Allen keys into the slot for future use

Bewaar de inbussleutels in de houder toekomstig gebruik

Stecken Sie den Inbusschlüssel in den Schlitz für zukünf-

tige Verwendung

Conservez les clés Allen dans le support pour une utilisa-

tion ultérieure

Conservare le chiavi a brugola nel supporto per un uso

futuro

Guarde las llaves Allen en el soporte para uso futuro

Manter as chaves Allen no suporte para utilização futura

Zachować klucze imbusowe wuchwytach do wykorzys-

tania w przyszłości

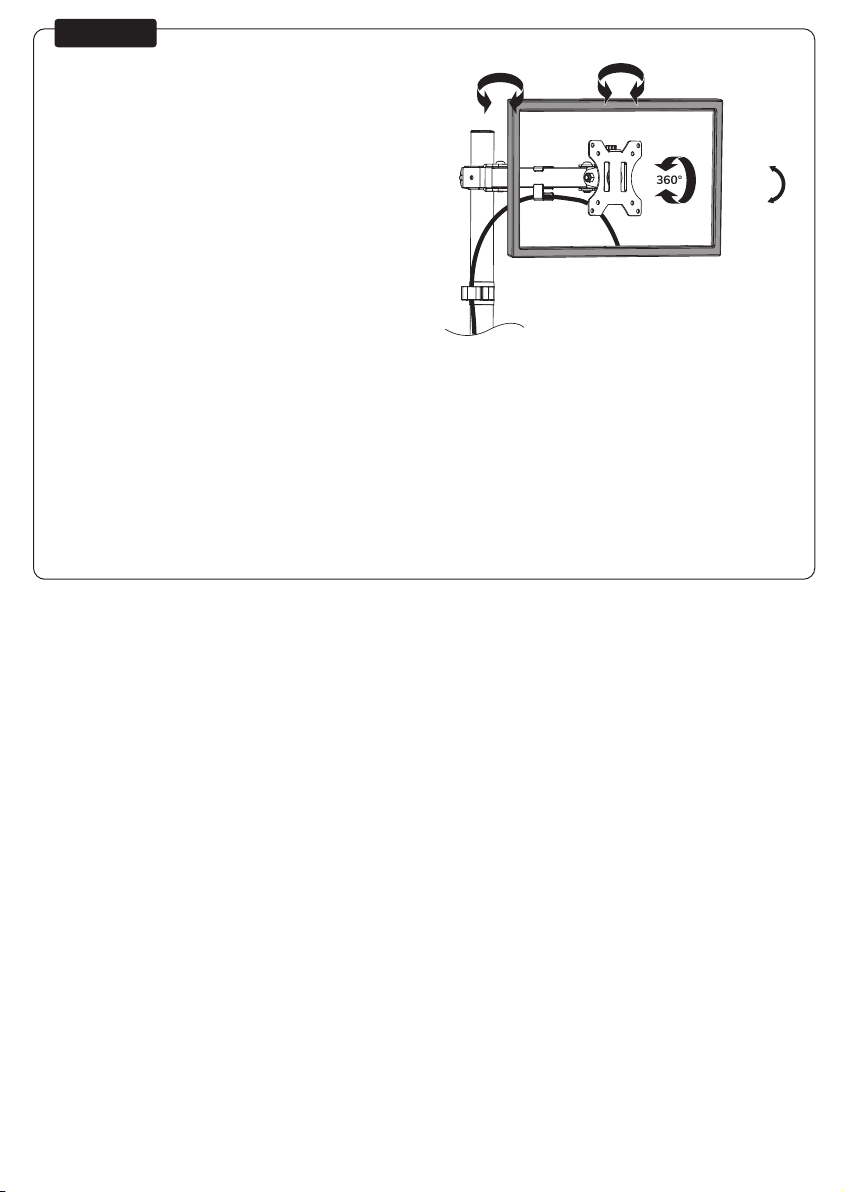

STEP 8

Adjust the mount to the desired position

Stel de steun in op de gewenste positie

Positionieren die Halterung in der gewünschten

Position

Ajustez le support à la position souhaitée

Regolare il supporto nella posizione desiderata

Ajuste el soporte a la posición deseada

Ajuste o suporte na posição desejada

Dostosuj pozycję uchwytu do twoich wymagań

STEP 9

360°

180°

+45°

-45°

180°
