NeoMounts WL70-550BL14 User manual
WL70-550BL14
WWW.NEOMOUNTS.COM

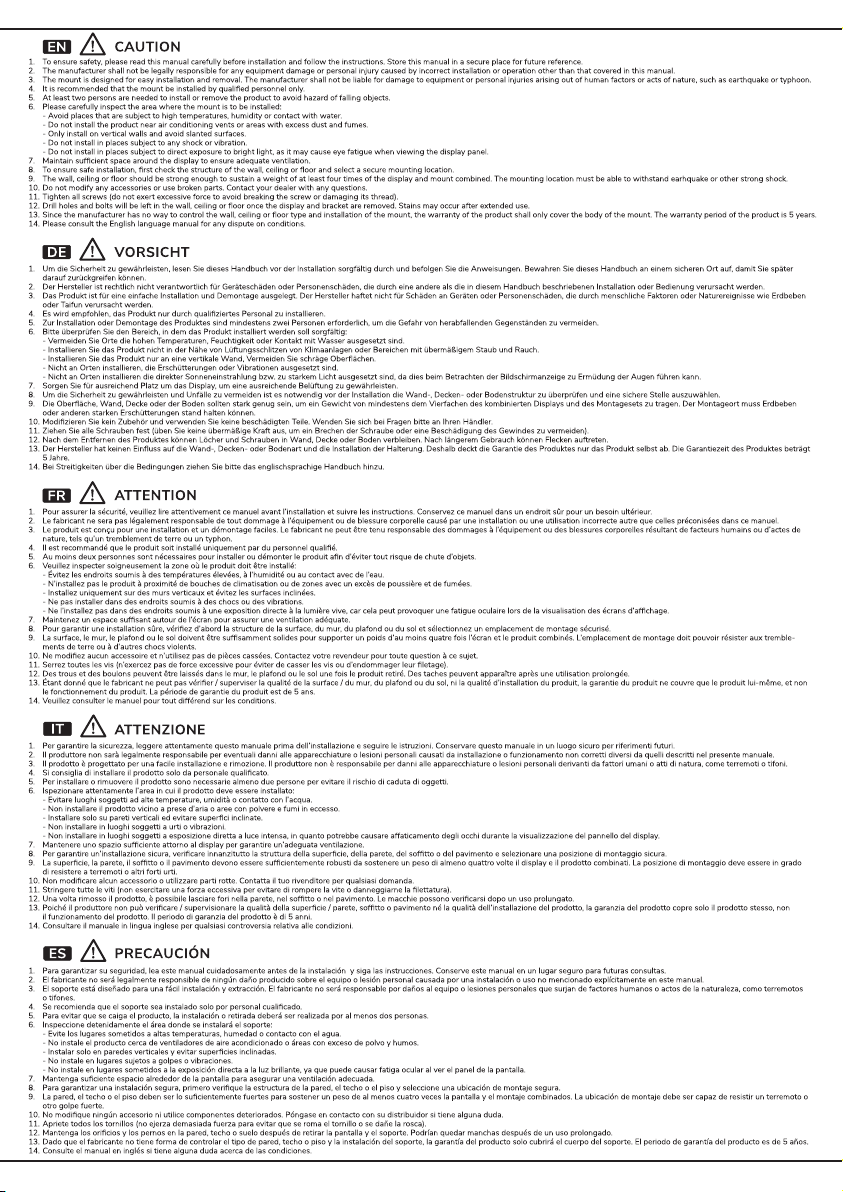

INSTRUCTION MANUAL
IT
EN
NL
DE
FR
ES
PT
DK
TV wall mount
TV wandsteun
TV Wandhalterung
Support mural pour TV
Supporto TV a parete
Soporte de pared para TV
Suporte de parede para TV
Vægbeslag TV
NO
SE
FI
PL
CS
SK
RO
TV veggfeste
TV-väggfäste
TV seinäteline
Uchwyt ścienny do TV
Nástěnný držák na TV
Nástenný držiak na TV
Suport TV de perete
100mm
75mm
200mm
300mm
400mm
450mm
200mm
100mm
75mm
300mm
400mm
450mm
max327mm
min61mm-max565mm
203mm
295.4mm
193mm
180° 180°
180°
-15°
+5°
-3° +3°
min45mm

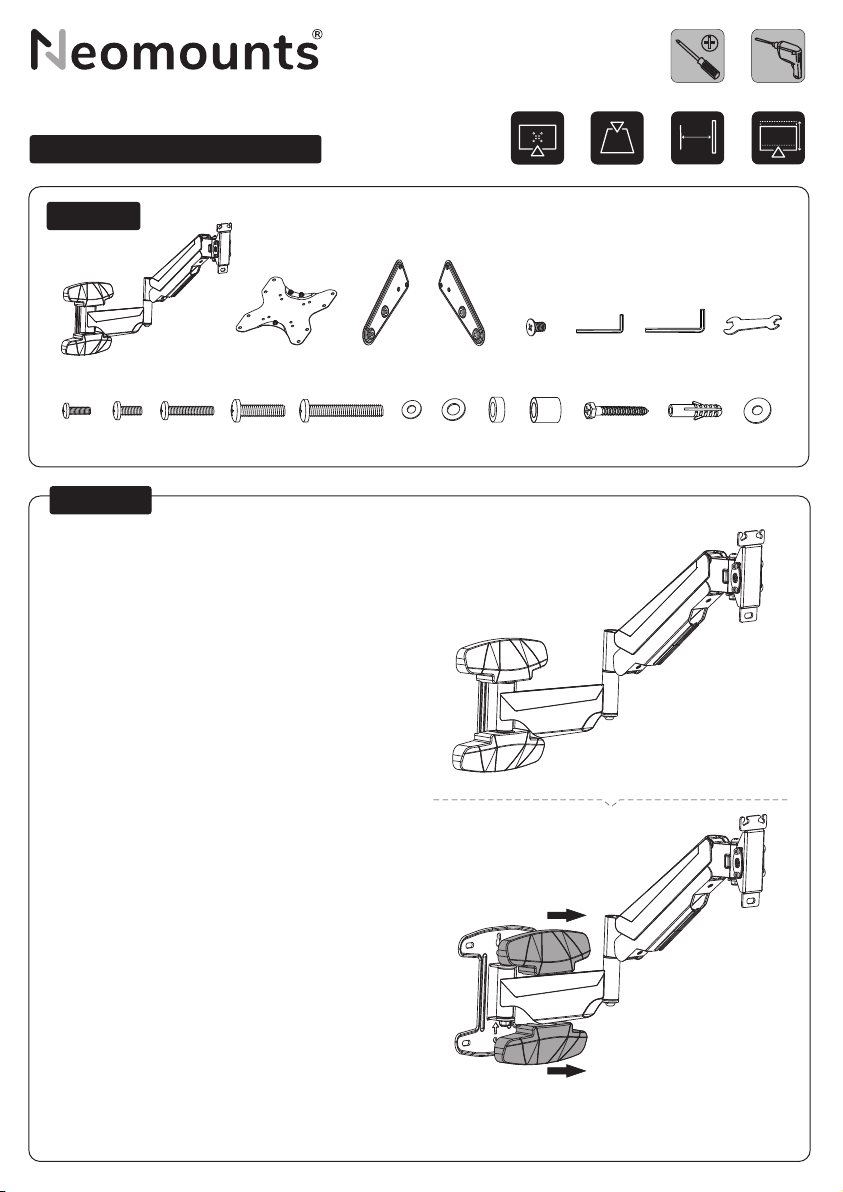

PARTS
WL70-550BL14
Tool Drill
A. (x1) B. (x1) C. (x2) D. (x2) E. (x8) H. (x1)
EN
NL
DE
FR
IT
ES
PT
PL
Remove the decorative covers
Verwijder de decoratieve afdekkapjes
Entfernen Sie die dekorativen Abdeckungen
Retirez les capuchons de protection
Rimuovere le coperte
Retire las tapas de la cubierta
Remova as tampas
Zdejmij osłony
STEP 1
F. 4mm
(x1)
M-A. M5x14
(x4)
M-B. M6x14
(x4)
M-C. M6x30
(x4)
M-D. M8x30
(x4)
M-E. M8x50
(x4)
M-H. (x8) M-I. (x8) W-A. (x5) W-B. (x5) W-C. (x4)M-F. D5
(x4)
M-G. D8
(x4)
G. 6mm
(x1)
75x75 -
400x400 mm
5-30 kg 6,1-56,5 cm 4,5-32,7 cm

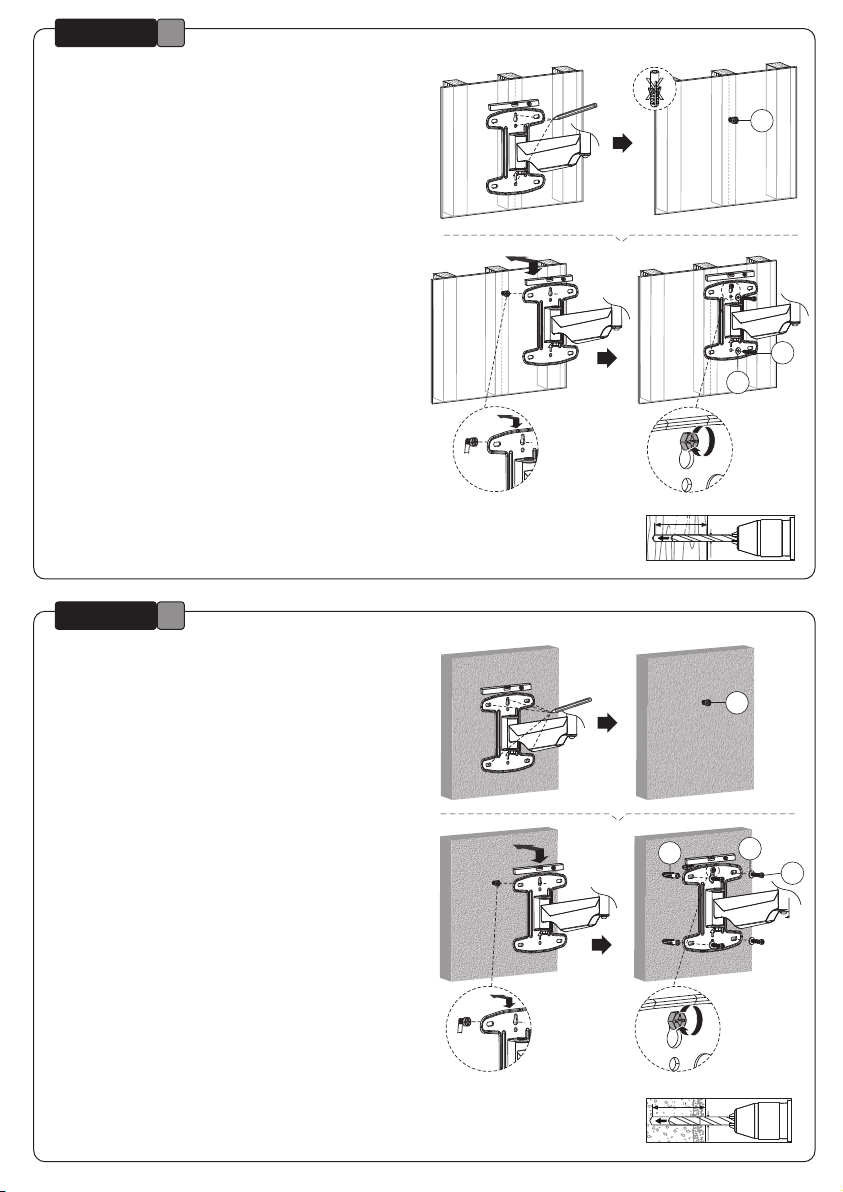

Install the wall plate on a stud wall
Bevestig de muurbeugel aan een houten balk
Befestigen die Wandplatte auf einem Holzbalken
Installez la plaque murale sur un mur en bois ou en
plaque au platre
Installare la piastra di parete su un perno in legno
Fije el soporte de pared a una viga de madera
Instale a placa do suporte de parede num poste de
madeira
Zamontuj płytę ścienną do drewnianej powierzchni
EN
NL
DE
FR
IT
ES
PT
PL
Install the wall plate on a solid brick or concrete wall
Bevestig de muurbeugel aan een stevige stenen of
betonnen muur
Installieren Sie die Wandplatte an einer soliden Ziegel-
oder Betonwand
Installez la plaque murale sur un mur de brique ou de
béton
Installare la piastra di parete su un muro di mattoni o
cemento
Fije el soporte de pared a una piedra sólida o muro de
hormigón
Instalar a placa de parede numa parede sólida de tijolo
ou betão
Zamontuj płytę ścienną do ściany z cegły lub betonu
EN
NL
DE
FR
IT
ES
PT
PL
STEP 2A
STEP 2B
ø 4.5mm
(ø 3/16")
65mm
(2.6")
X
6mm
W-A
W-C
W-A
70mm
(2.8")
ø 10mm
(ø 3/8")
6mm
W-A
W-B
W-A
W-C
* Not Included

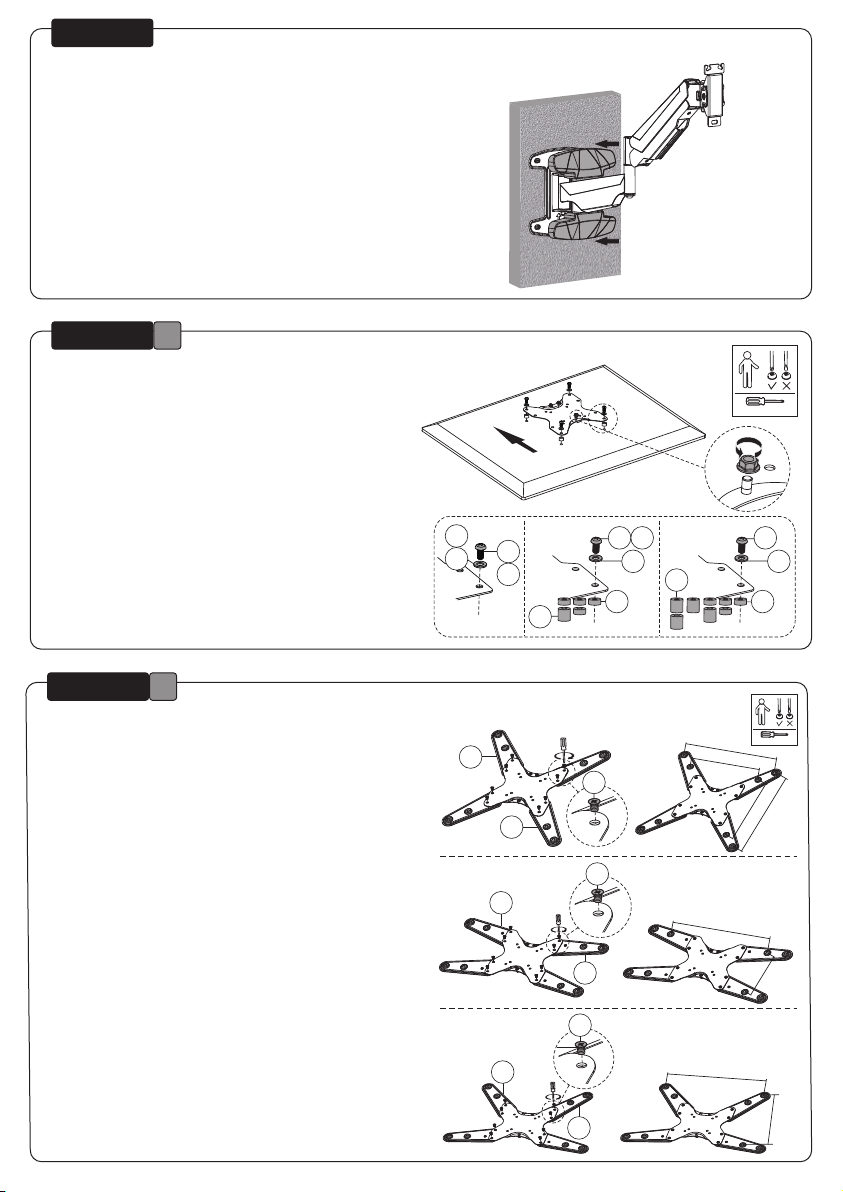

Place the decorative covers
Plaats de decoratieve afdekkapjes
Platzieren Sie die dekorativen Abdeckungen
Placez les capuchons de protection
Posizionare i coperchi decorativi
Coloque las tapas de la cubierta
Coloque as tampas
Umieść osłony
EN
NL
DE
FR
IT
ES
PT
PL
Install the adapter brackets
Bevestig de adapter steunen
Montieren Sie die Adapterhalterungen
Installation des adaptateurs sur l'écran
Monti il supporto del adattatore
Instalación de brazos adaptadores
Instalação de braços adaptadores
Zainstaluj ramiona uchwytu
EN
NL
DE
FR
IT
ES
PT
PL
STEP 3
C
D
VESA 300x300, 400x400
VESA 75x75, 100x100
VESA 400x200
VESA 400x300
400mm
300mm
300mm
400mm
E
400mm
300mm
D
* Not Included

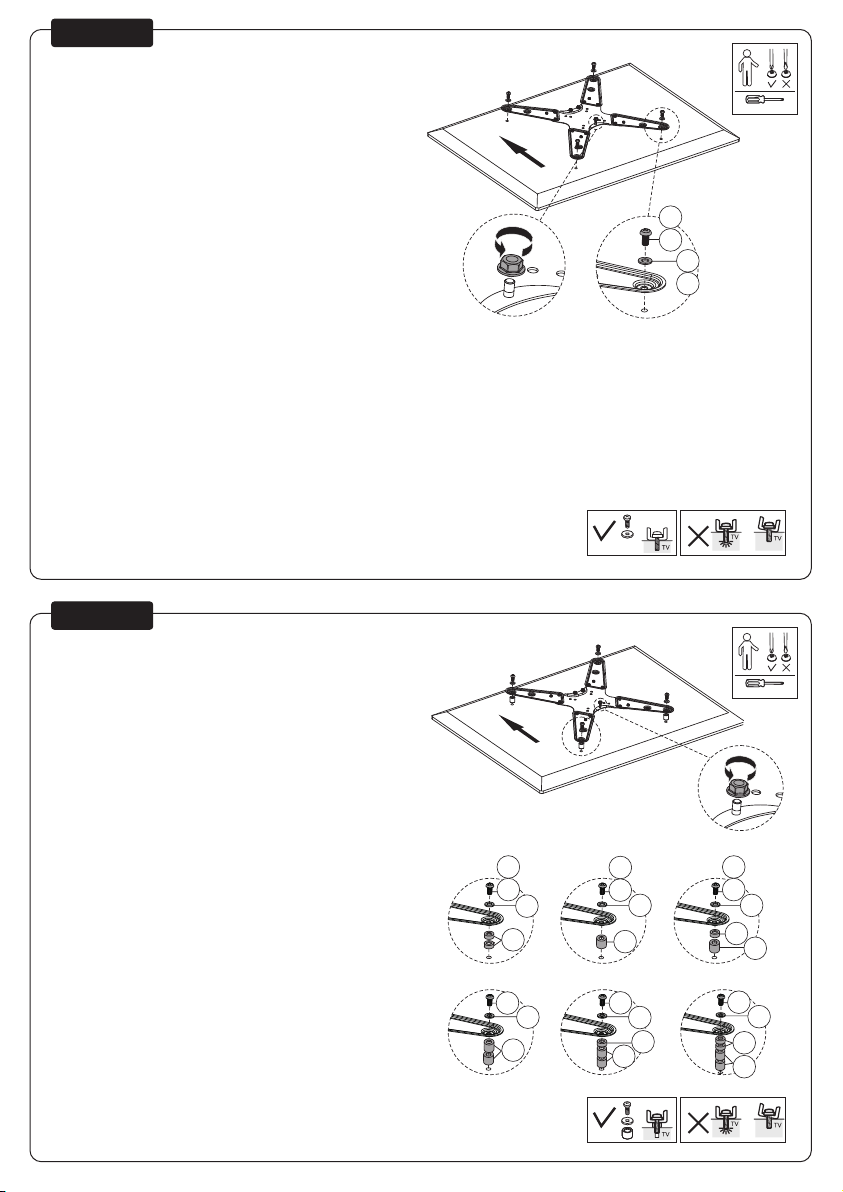

Attach the VESA plate to the monitor
Bevestig de VESA plaat op de monitor
Befestigen Sie die VESA-Platte am Monitor
Fixation de la plaque VESA sur le moniteur
Collegamento del piatto VESA al monitor
Colocación de la Placa VESA en el monitor
Colocar a placa VESA no monitor
Zamontuj płytki VESA do monitora
EN
NL
DE
FR
IT
ES
PT
PL
M-F
M-G M-A
M-B
M-G
M-H
M-I
M-C M-D
M-G
M-H
M-I
M-E
400mm
200mm
D
C
E
C
E
STEP 4A
STEP 4B
M-A
M-B
M-F
M-G
* Not Included
Attach the VESA plate to the monitor
Bevestig de VESA plaat op de monitor
Befestigen Sie die VESA-Platte am Monitor
Fixation de la plaque VESA sur le moniteur
Collegamento del piatto VESA al monitor
Colocación de la Placa VESA en el monitor
Colocar a placa VESA no monitor
Zamontuj płytki VESA do monitora
EN
NL
DE
FR
IT
ES
PT
PL
M-E M-E
M-G M-G
M-H M-H
M-I
M-I
M-C
M-D
M-C
M-D
M-C
M-D
M-G M-G M-G
M-H M-I
M-E
M-G
M-I
M-I
M-H
* Not Included
Use spacers if necessary
Gebruik afstandhouders indien nodig
Montage der Distanzscheiben wenn nötig
Utilisez des entretoises si nécessaire
Utilizzare distanziatori, se necessario
Utilice separadores si es necesario
Utilize separadores se necessário
Użyj dystansów jeśli jest taka potrzeba
EN
NL
DE
FR
IT
ES
PT
PL
OPTION
STEP 5

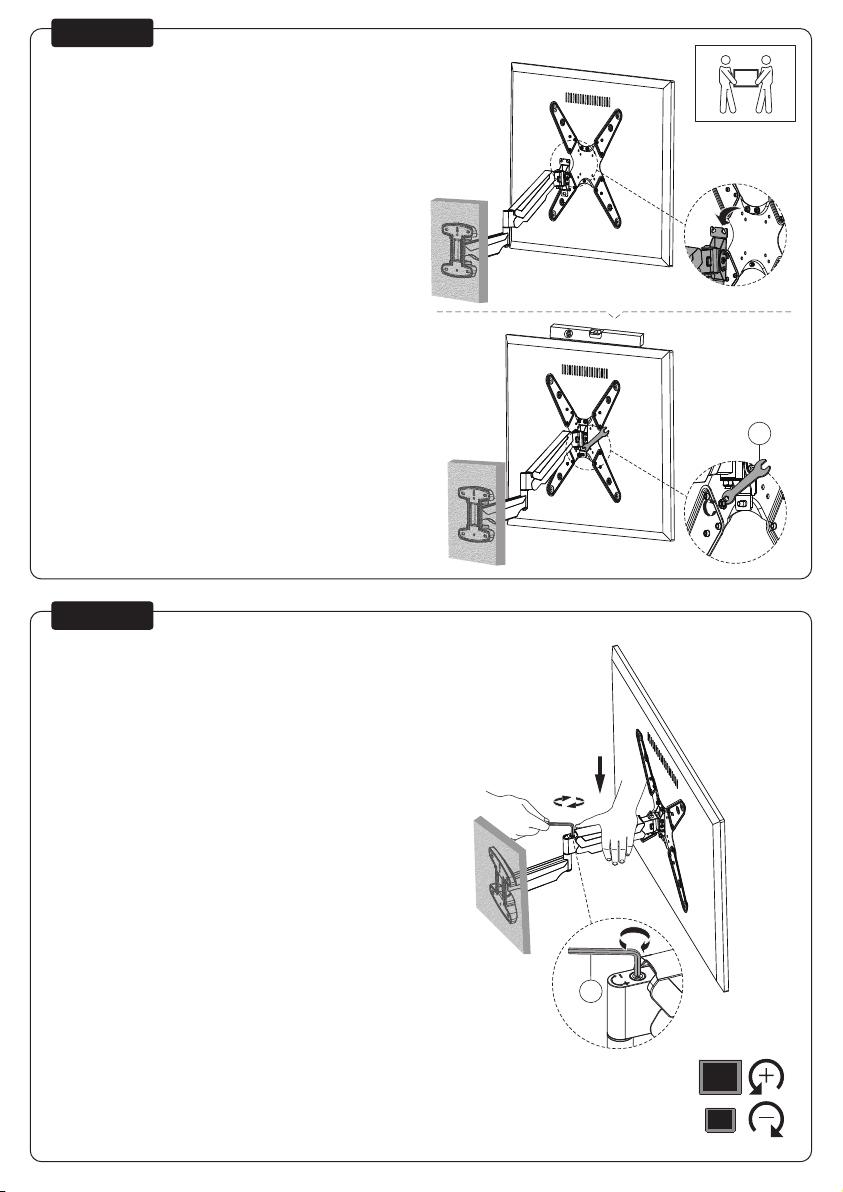

Attach the screen to the mount and secure it
Bevestig het scherm aan de steun en zet het vast
Befestigen Sie den Bildschirm an der Halterung
und sichern Sie ihn
Fixer l'écran au support et le sécuriser
Fissare lo schermo al supporto e fissarlo
Coloque la pantalla en el soporte y fíjela
Colocar o ecrã no suporte e fixá-lo
Przymocuj ekran do uchwytu i zabezpiecz go
EN
NL
DE
FR
IT
ES
PT
PL
Adjust the torques
Stel het koppel in
Einstellen des Drehmoments
Réglagez les couples
Regolazione della coppia
Ajuste el tornillo
Ajustar os parafusos
Regulacja momentu obrotowego
EN
NL
DE
FR
IT
ES
PT
PL
STEP 6
STEP 7
H
G
180°
180°
180°
+5°
-15°
-3°+3°

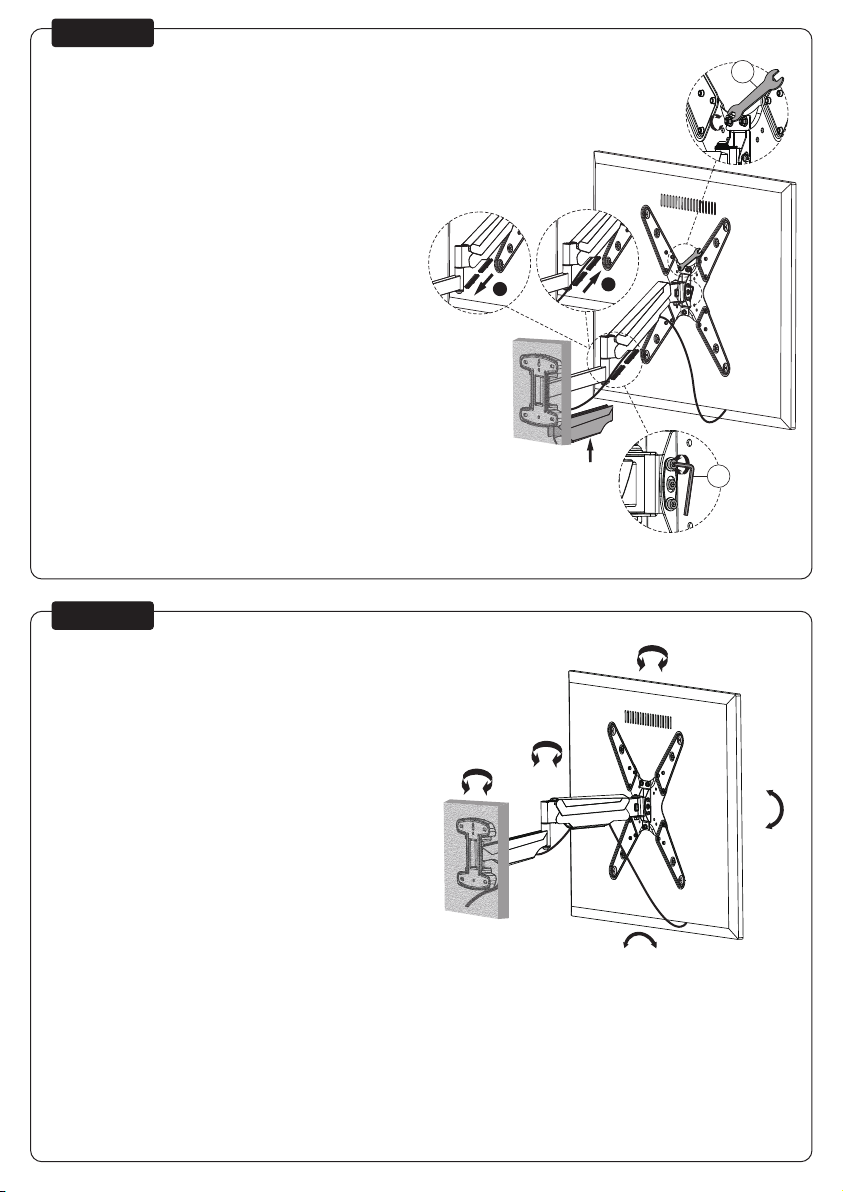

Remove the cable cover and run the cable(s) through
the cable cover
Verwijder de kabelgoot en leid de kabel(s) door de
kabelgoot
Entfernen Sie die Kabelabdeckung und führen Sie die
Kabel durch die Kabelabdeckung
Retirez les couvercles caches câbles et positionnez vos
câbles dans les goulettes prévues à cet effet et reclipsez
les caches câbles
Rimuovere la copertura del cavo e far passare il cavo
attraverso la copertura del cavo
Retire la cubierta del cable y pase el (los) cable(s) a
través de la bandeja para cables
Remova a tampa do cabo e passe o cabo pela tampa
do cabo
Zdejmij osłonę kabli i przeprowadź kabel przez osłonę
kabla
EN
NL
DE
FR
IT
ES
PT
PL
Adjust the mount to the desired position
Stel de steun in op de gewenste positie
Stellen Sie die Halterung auf die gewünschte
Position ein
Ajustez le support à la position souhaitée
Regolare il supporto nella posizione desiderata
Establecer el soporte en la posición deseada
Ajuste o suporte na posição desejada
Dostosuj pozycję uchwytu do twoich wymagań
EN
NL
DE
FR
IT
ES
PT
PL
STEP 8
STEP 9
12
H
F
23.8
