NeoMounts DS70-700BL1 User manual

DS70-700BL1

Monitor desk mount

Monitor bureausteun

Monitor Tischhalterung

Support moniteur de bureau

Supporto da scrivania per monitor

Soporte de escritorio para monitor

Suporte de mesa para monitor

Bordbeslag skærm

Bordstativ til skjerm

Skrivbordsfäste för bildskärm

Näytön pöytäteline

Uchwyt nabiurkowy do monitora

Stolní držák monitoru

Držiak na monitor

Suport de birou pentru monitor

250mm

94mm

min160mm-max410mm

min10mm-max80mm

min225mm-max290mm 50mm

75mm

100mm

115mm

100mm

117mm

160mm

±90°

+90°

-45°

±180°

WWW.NEOMOUNTS.COM

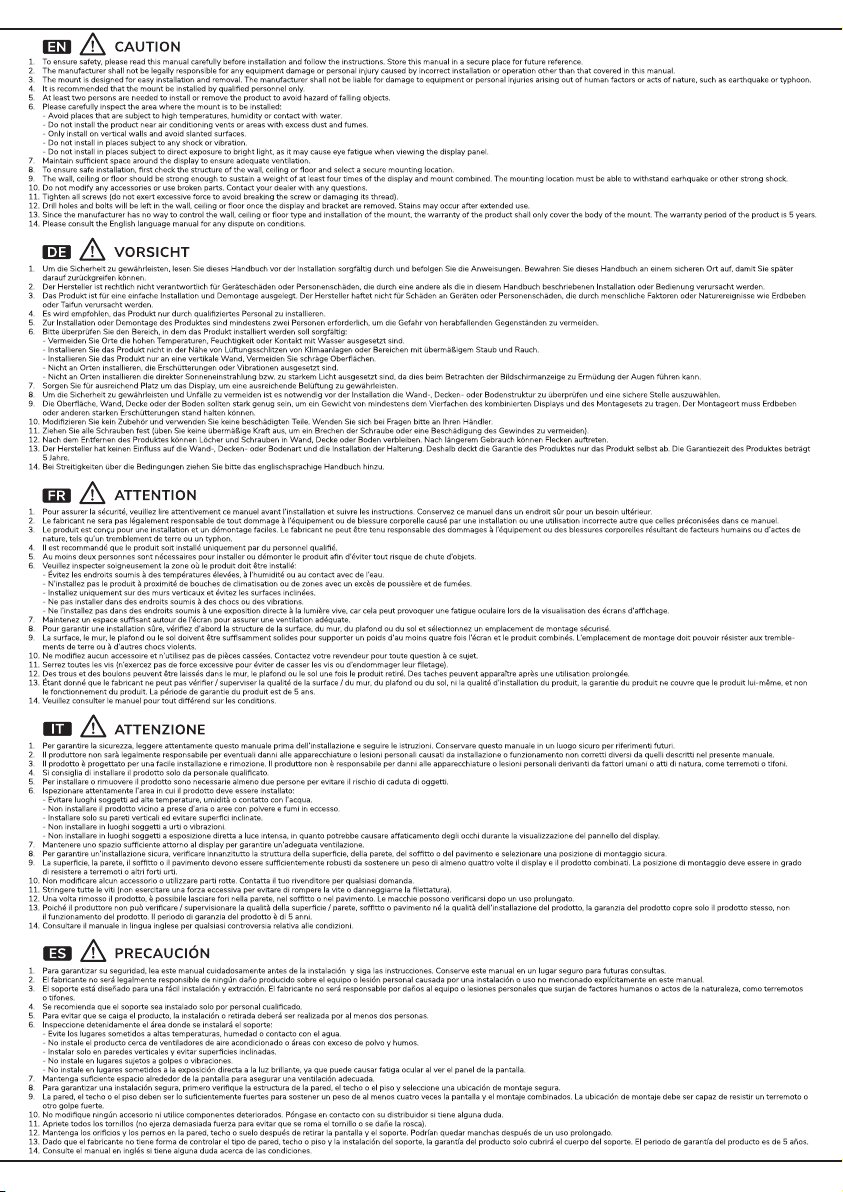

INSTRUCTION MANUAL

PARTS

DS70-700BL1

Assemble the base

Monteer de basis

Montieren Sie die Basis

Assemblez la base

Monti la base

Montar la base

Montar a base

Złóż podstawę

A. (x1)

B. (x1) C. (x1) D. (x1) E. M6x8

(x2)

F. 3mm

(x1)

G. 5mm

(x1)

M-A. M4x12

(x4)

M-B. M5x12

(x4)

M-C. D5

(x4)

STEP 1

75x75 -

100x100 mm

2-7 kg

15,2-40,2 cm

Tool

0-48 cm

Install the clamp to the desk - for desktop thickness

between 10-50 mm

Installeer de klem aan het bureau - voor bladdikte

10-50 mm

Installieren der Klemme an den Schreibtisch - für

Tischstärken zwischen 10-50 mm

Installez la pince sur le bureau (prévu pour un bureau

d'épaisseur entre 10-50 mm)

Installa il morsetto sulla scrivania - per spessore del

desktop tra 10-50 mm

Instale la abrazadera en el escritorio - para el grosor

del escritorio entre 10-50 mm

Instale a braçadeira na mesa - para espessura de mesa

entre 10-50 mm

Zainstaluj zacisk na biurku - dla grubości pulpitu od

10-50 mm

Install the clamp to the desk - for desktop thickness

between 40-80 mm

Installeer de klem aan het bureau - voor bladdikte

40-80 mm

Installieren der Klemme an den Schreibtisch - für

Tischstärken zwischen 40-80 mm

Installez la pince sur le bureau (prévu pour un bureau

d'épaisseur entre 40-80 mm)

Installa il morsetto sulla scrivania - per spessore del

desktop tra 40-80 mm

Instale la abrazadera en el escritorio - para el grosor

del escritorio entre 40-80 mm

Instale a braçadeira na mesa - para espessura de mesa

entre 40-80 mm

Zainstaluj zacisk na biurku - dla grubości pulpitu od

40-80 mm

STEP 2A

10-50mm

40-80mm

CAUTION:

Do not over-tighten the screws.

STEP 2B

CAUTION:

Do not over-tighten the screws.

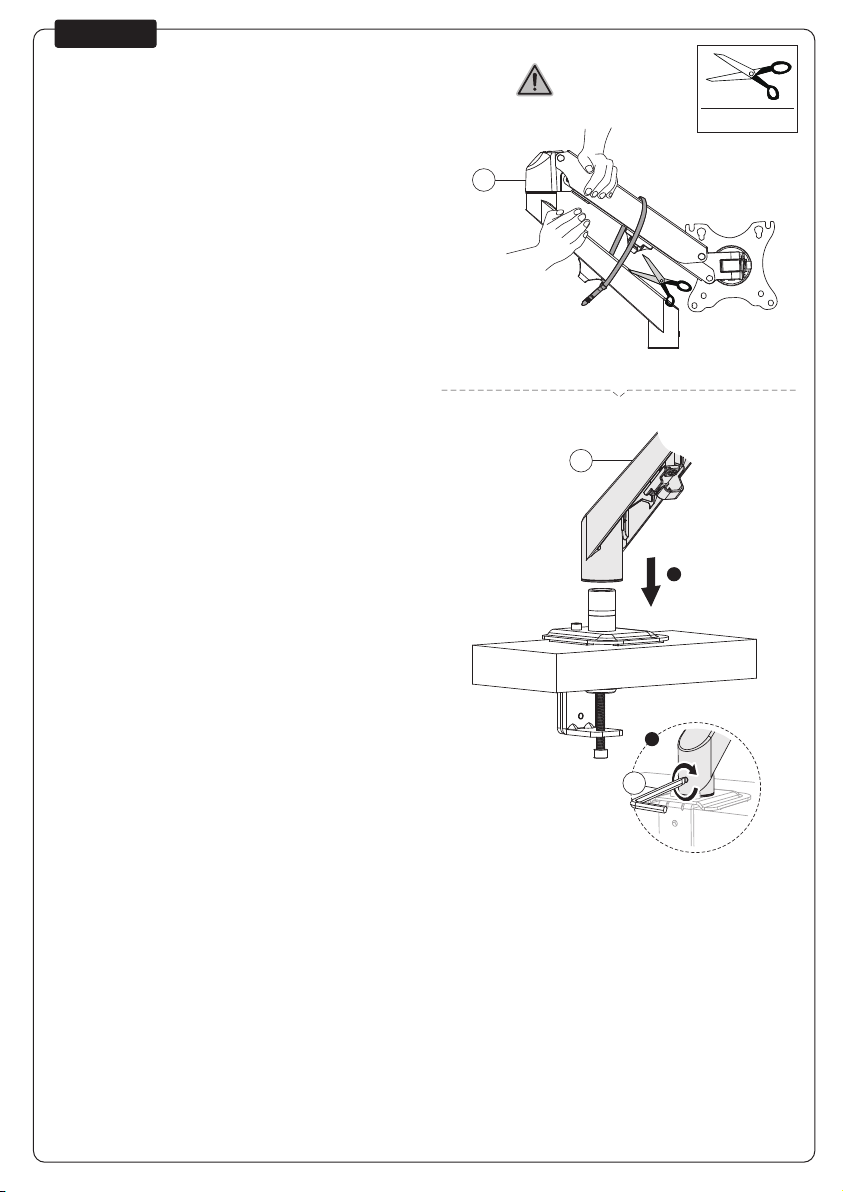

Attention: the arm is compressed and packed under

tension. Make sure to ﬁrmly hold both sides of the arm

in position when cutting the cable tie

Let op: de steun is samengedrukt en verpakt onder

spanning. Zorg ervoor dat beide zijden van de steun

stevig op hun plek worden gehouden wanneer de

kabelbinder wordt doorgesneden

Hinweis: Der Halterung zusammengedrückt und unter

Spannung verpackt. Achten Sie darauf, beide Seiten

der Halterung festzuhalten, wenn Sie den Kabelbinder

abschneiden

Attention: le support est comprimé et emballé sous

tension. Assurez-vous que les deux côtés du support

sont fermement maintenus en place lorsque l'attache

sera coupée

Nota: il supporto è compresso e imballato in tensione.

Assicuri che entrambi i lati della staffa siano tenuti salda-

mente in posizione quando si taglia la fascetta

Nota: el brazo está comprimido y embalado bajo tensión.

Asegúrese de sostener ﬁrmemente ambos lados del

brazo cuando corte la cinta

Nota: o braço é comprimido e embalado sob tensão.

Certiﬁque-se de agarrar ﬁrmemente ambos os lados

do braço ao cortar a abraçadeira

Uwaga: uchwyt jest ściśnięte i zapakowane pod

napięciem. Upewnij się, że oba ramiona uchwytu

wspornika są dobrze zabezpieczone podczas

przecinania opaski zaciskowej

STEP 3

* Not Included

WARNING

STORED ENERGY

Screw 2 bolts in the upper 2 VESA holes of the screen,

leaving 3 mm spacing

Draai 2 bouten in de bovenste 2 VESA-gaten van het

scherm en behoudt een tussenruimte van 3 mm

Setzen Sie 2 Schrauben in die oberen 2 VESA-Löcher

des Flachbildschirms ein und lassen Sie dabei einen

Abstand von 3 mm

Insérez 2 vis dans les 2 trous VESA supérieurs de l'écran

et gardez un espace de 3 mm.

Inserisca 2 bulloni nei 2 fori VESA superiori dello schermo

e mantenga uno spazio di 3 mm

Inserte 2 tornillos en los 2 oriﬁcios VESA superiores de

la pantalla plana, dejando un espacio de 3 mm

Insira 2 parafusos nos 2 orifícios VESA superiores do

monitor plano, mantendo um espaço de 3 mm

Włóż 2 śruby w 2 górne otwory VESA płaskiego ekranu

i zachowaj odstęp 3 mm

M-C

M-A

M-B

* Not Included

Too long Too Short

3mm

M-A M-B

M-C

Slide the bolts into the top holes of the VESA plate and

tighten the bolts. Attach the other 2 bolts in the lower

part of the VESA plate

Schuif de bouten in de bovenste gaten van de VESA-

plaat en draai de bouten vast. Bevestig de andere 2

bouten in het onderste deel van de VESA-plaat

Schieben Sie die Schrauben in die oberen Löcher der

VESA-Platte und ziehen Sie die Schrauben fest. Instal-

lieren Sie die anderen 2 Schrauben im unteren Teil der

VESA-Platte

Insérez les vis dans les trous supérieurs de la plaque

VESA et les serrer. Installez les 2 autres vis dans la

partie inférieure de la plaque VESA

Scorra i bulloni nei fori superiori della piastra VESA e

serrare i bulloni. Installare gli altri 2 bulloni nella parte

inferiore della piastra VESA

Deslice los tornillos en los oriﬁcios superiores de la placa

VESA y apriete los tornillos. Instale los otros 2 tornillos

en la parte inferior de la placa VESA

Deslize os parafusos nos orifícios superiores da placa

VESA e aperte os parafusos. Instale os outros 2 para-

fusos na parte inferior da placa VESA

Wsuń śruby w górne otwory płyty VESA i dokręć je.

Zainstaluj pozostałe 2 śruby w dolnej części płytki VESA

STEP 4

STEP 5

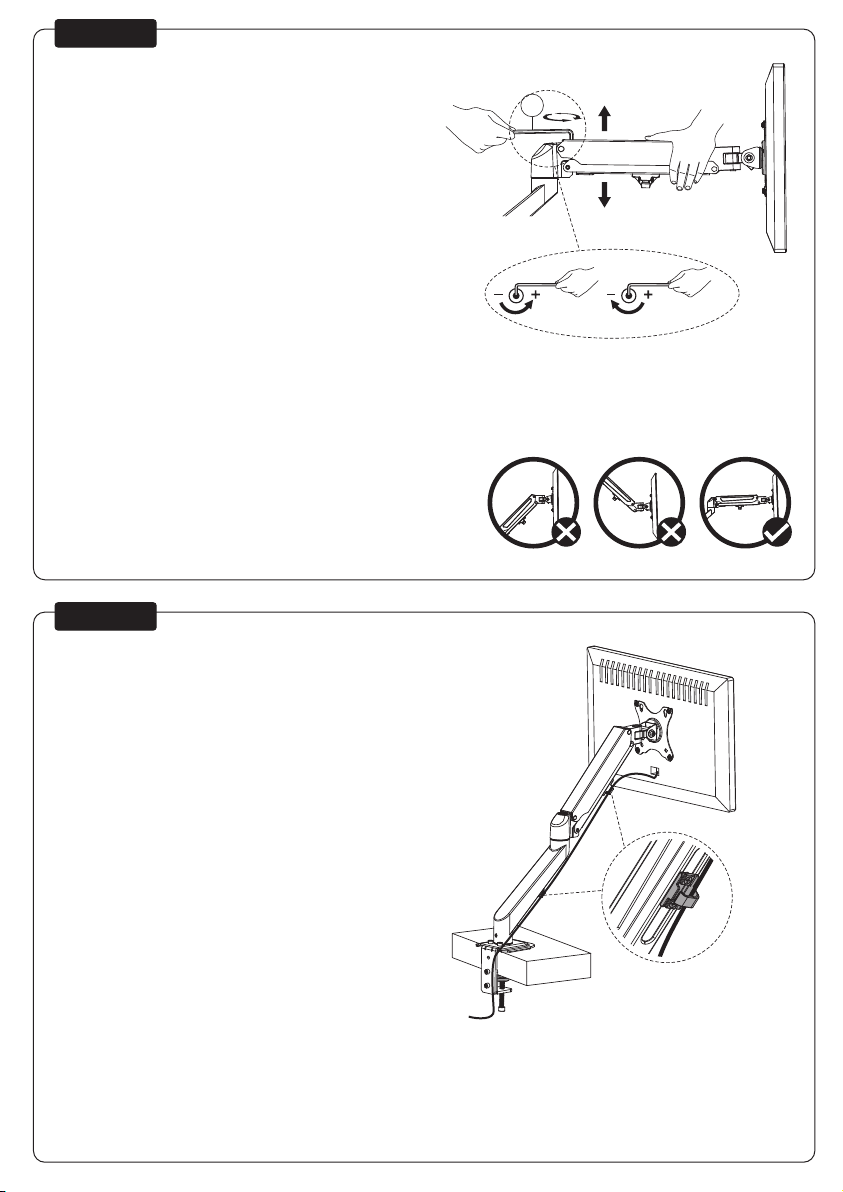

Adjust the gas spring

Stel de gasveer af

Gasfeder-Höhenverstellung einstellen

Ajuster le ressort à gaz

Regolare la forza della molla

Ajustar la fuerza de resorte a gas

Ajuste a força da mola a gás

Ustawić naprężenie sprężyny

Do not over-tighten the screws.

Route the cable(s) through the cable clips

Geleid de kabel(s) door de kabelclips

Führen Sie das/die Kabel durch die Kabelklemmen

Faire passer le(s) câble(s) dans les attaches de câble

Far passare il/i cavo/i attraverso i fermacavi

Pase el cable o los cables por las abrazaderas

Guiar o(s) cabo(s) através dos clipes do cabo

Przełóż kabel (kable) przez uchwyty kablowe

STEP 6

STEP 7

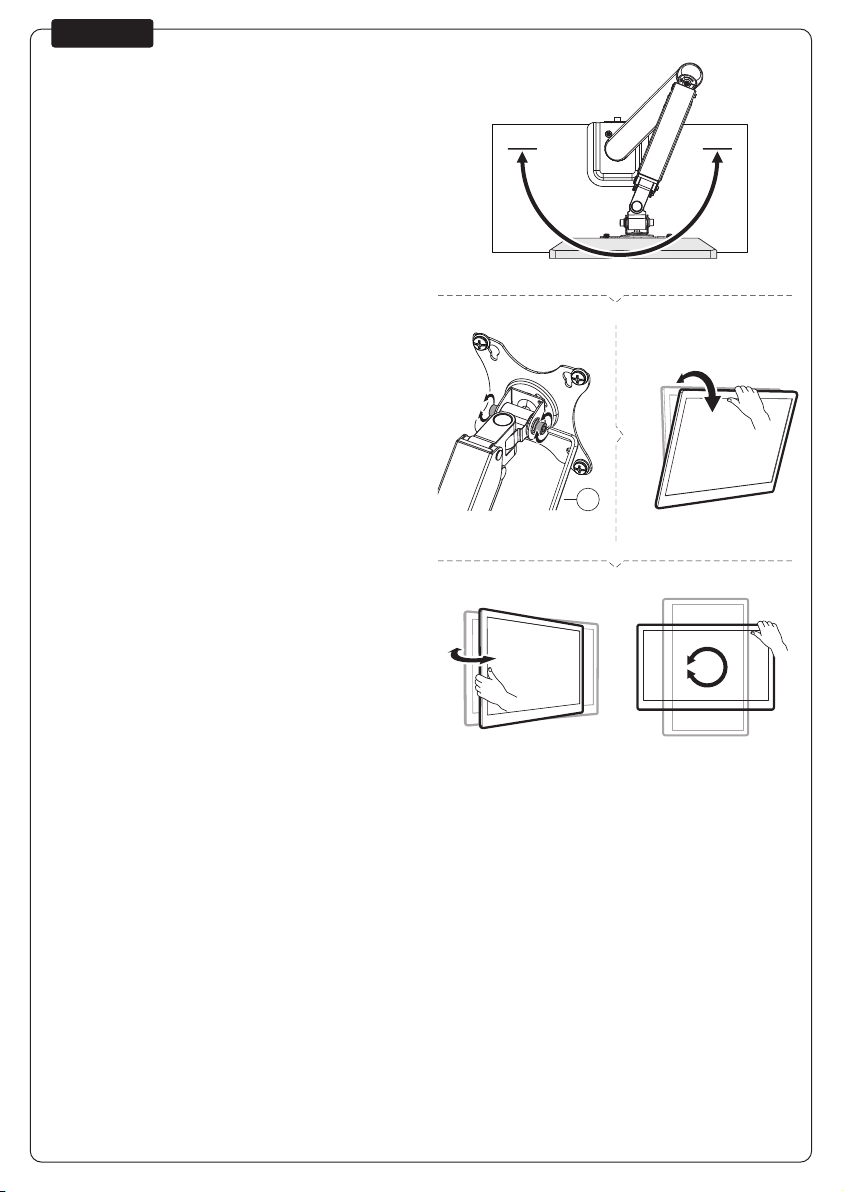

Adjust the mount to the desired position

Stel de steun in op de gewenste positie

Positionieren die Halterung in die gewünschte Position

Ajustez le support à la position souhaitée

Regolare il supporto nella posizione desiderata

Ajuste el soporte a la posición deseada

Ajuste o suporte na posição desejada

Dostosuj pozycję uchwytu do twoich wymagań

STEP 8
