Migatronic FOCUS STICK 161 E PFC User manual

BRUGSVEJLEDNING

USER GUIDE

BETRIEBSANLEITUNG

GUIDE DE L’UTILISATEUR

BRUKSANVISNING

GUIDA PER L’UTILIZZATORE

GEBRUIKERSHANDLEIDING

KÄYTTÖOHJE

GUÍA DE USUARIO

KEZELÉSI ÚTMUTATÓ

PODRĘCZNIK UŻYTKOWNIKA

NÁVOD K OBSLUZE

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

FOCUS STICK 161 E PFC

50115041 B Valid from 2017 week 20

Dansk ..................................................................3

English ................................................................5

Deutsch...............................................................7

Français...............................................................9

Svenska.............................................................11

Italiano .............................................................13

Nederlands .......................................................15

Suomi................................................................17

Español .............................................................19

Magyar..............................................................21

Polski.................................................................23

Česky.................................................................25

Русский ........................................................... 27

Tilslutning og ibrugtagning

Advarsel

Læs advarselsblad og denne

brugsanvisning omhyggeligt

igennem inden installation og

ibrugtagning.

Gem til senere brug.

Installation

Nettilslutning

Tilslut maskinen til den netspænding den er konstrueret

til. Se typeskiltet (U1) bag på maskinen.

1. Nettilslutning

2. Tænd – sluk knap

3. Stelklemme eller elektrodeholder-tilslutning

4. Stelklemme eller elektrodeholder-tilslutning

5. Svejsespænding

Svejsespændingsindikatoren lyser af sikkerhedshensyn

for at indikere, at der er spænding på elektroden

eller brænderen.

Vigtigt!

Når stelkabel og svejseslange tilsluttes

maskinen, er god elektrisk kontakt

nødvendig, for at undgå at stik og

kabler ødelægges.

Tilslutning af elektrodeholder for MMA

Elektrodeholder og stelkabel tilsluttes plusudtag (3) og

minusudtag (4). Polariteten vælges efter elektrode-

leverandørens anvisning.

Tænd, tryk, svejs

• Tænd svejsemaskinen på hovedafbryderen (2)

• Indstil svejsestrøm

• Maskinen er nu klar til at svejse

Fejlsymboler

Temperaturfejl

Overophedningsindikatoren lyser, hvis svejsningen er

blev afbrudt på grund af overophedning af maskinen.

Lad maskinen være tændt, indtil den er afkølet af den

indbyggede blæser.

NL LL

Max. 13A sikring

Min. 16A sikring

Blå

Rød

Tekniske data

STRØMKILDE FOCUS STICK 161 E PFC

Netspænding ±15%, V 1x230

Minimum generatorstørrelse, kVA 7,5

Netsikring, A 16

Netstrøm, effektiv, A 14,0

Netstrøm, max., A 22,1

Effekt, (100%), kVA 3,2

Effekt max., kVA 5

Effekt tomgang, W 40

Virkningsgrad 0,85

Effektfaktor 0,99

Strømområde, A 20-160

Intermittens, 100% v/20°C, A/V 160/24,4

Intermittens, 60% v/20°C, A/V 160/24,4

Intermittens, maks. v/20°C, A/%/V 160/100/24,4

Intermittens, 100% v/40°C, A/V 110/24,4

Intermittens, 60% v/40°C, A/V 130/25,2

Intermittens, maks. v/40°C, A/%/V 160/35/26,4

Tomgangsspænding, V 85

1)Anvendelsesklasse S

2)Beskyttelsesklasse IP23S

Normer EN/IEC60974-1,

EN/IEC60974-10

Dimensioner (HxBxL), mm 230x150x380

Vægt, kg 6,3

1) SMaskiner opfylder de krav der stilles under anvendelse i områder med forøget risiko for elektrisk chok

2) Maskinen må anvendes udendørs, idet den opfylder kravene til beskyttelsesklasse IP23S

EU-OVERENSSTEMMELSESERKLÆRING

MIGATRONIC A/S

Aggersundvej 33

9690 Fjerritslev

Danmark

erklærer, at nedennævnte maskine

Type: FOCUS STICK 161 E PFC

er i overensstemmelse med bestemmelserne i

direktiverne 2014/35/EU

2014/30/EU

2011/65/EU

Europæiske EN/IEC60974-1

standarder: EN/IEC60974-10 (Class A)

Udfærdiget i Fjerritslev 17.05.2017

Niels Jørn Jakobsen

CEO

0 40 80 120 160

I2 [A]

Static Characteristic

Focus Stick

161E PFC

MMA Load line

Connection and operation

Warning

Read warning notice and

instruction manual carefully

prior to initial operation and

save the information for

later use.

Permissible installation

Mains connection

Connect the machine to the mains supply that it is

designed for (see type plate (U1) on the back of the

machine).

Important!

In order to avoid destruction

of plugs and cables, good

electric contact is required when

connecting earth cables and

welding hoses to the machine.

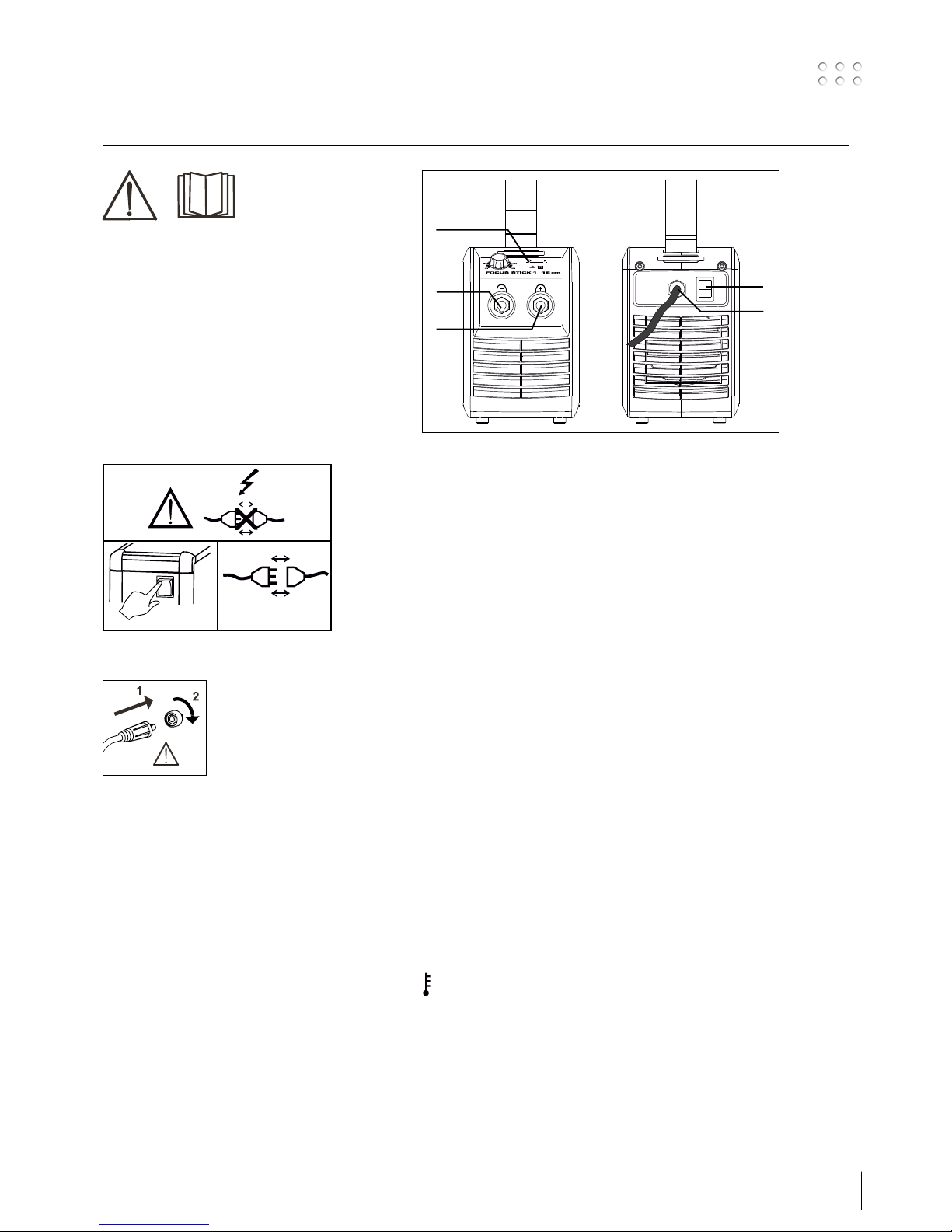

1. Mains connection

2. Power switch

3. Connection of earth clamp or electrode holder

4. Connection of earth clamp or electrode holder

5. Welding voltage

The welding voltage indicator is illuminated for

reasons of safety and in order to show if there is

voltage at the output taps or electrode.

Connection of electrode holder for MMA

The electrode holder and earth cable are connected to

plus connection (3) and minus connection (4). Observe

the instructions from the electrode supplier when

selecting polarity.

Switch on, press, weld

• Switch on the welding machine on the main switch

(2)

• Adjust the welding current

• The machine is now ready to weld

Fault symbols

Temperature error

The indicator ﬂashes, when the power source is

overheated.

Leave the machine on until the built-in fan has cooled

it down.

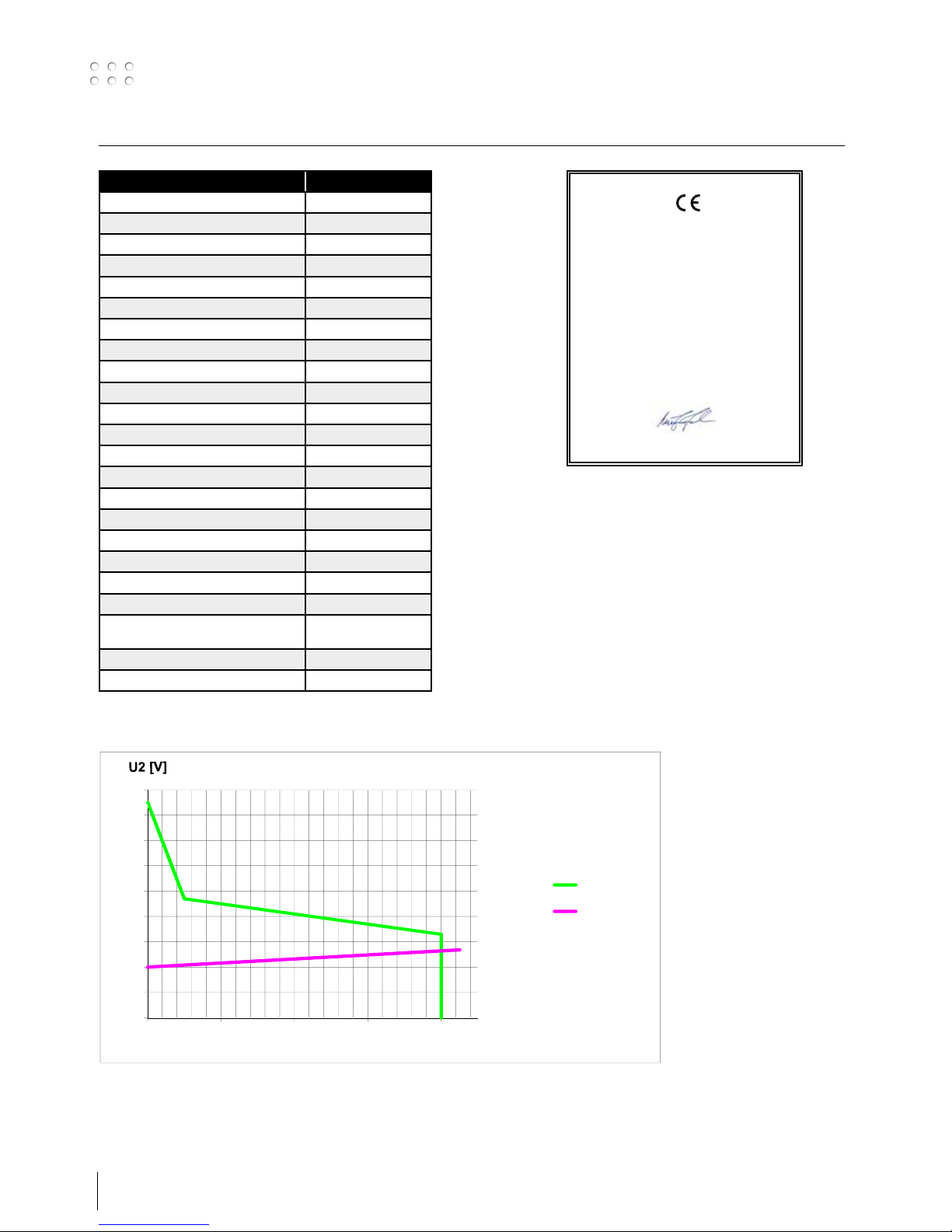

Technical data

Power source FOCUS STICK 161 E PFC

Mains voltage ±15%, V 1x230

Minimum generator size, kVA 7.5

Fuse, A 16

Mains current effective, A 14.0

Mains current max., A 22.1

Power (100%), kVA 3.2

Power max., kVA 5

Power, open circuit, W 40

Efﬁciency 0.85

Power factor 0.99

Current range, A 20-160

Duty cycle, 100% at 20°C, A/V 160/24.4

Duty cycle, 60% at 20°C, A/V 160/24.4

Duty cycle, max. at 20°C, A/%/V 160/100/24.4

Duty cycle, 100% at 40°C, A/V 110/24.4

Duty cycle, 60% at 40°C, A/V 130/25.2

Duty cycle, max. at 40°C, A/%/V 160/35/26.4

Open circuit voltage, V 85

1)Sphere of application S

2)Protection class IP23S

Standards EN/IEC60974-1.

EN/IEC60974-10

Dimensions (HxWxL), mm 230x150x380

Weight, kg 6.3

1) SThis machine meets the demands made for machines which are to operate in environments with an increased hazard of electric shocks.

2) Equipment marked IP23S is designed for indoor and outdoor applications

EC DECLARATION OF CONFORMITY

MIGATRONIC A/S

Aggersundvej 33

9690 Fjerritslev

Denmark

hereby declare that our machine as stated below

Type: FOCUS STICK 161 E PFC

conforms to directives 2014/35/EU

2014/30/EU

2011/65/EU

European standards: EN/IEC60974-1

EN/IEC60974-10 (Class A)

Issued in Fjerritslev 17.05.2017

Niels Jørn Jakobsen

CEO

0 40 80 120 160

I2 [A]

Static Characteristic

Focus Stick

161E PFC

MMA Load line

Anschluss und Inbetriebnahme

Warnung

Lesen Sie die

Betriebsanleitung und die

Warnhinweise sorgfältig

vor der Inbetriebnahme

und speichern Sie die

Information für den

späteren Gebrauch.

Installation

Netzanschluss

Die Maschine an die dafür vorgesehene Netz-

spannung anschließen (siehe Typenschild (U1) auf der

Rückseite der Maschine).

Wichtig!

Achten Sie auf festen Sitz der

Anschlüsse von Massekabel und

Schweißschlauch.

Die Stecker und Kabel können

sonst beschädigt werden.

1. Netzanschluss

2. Ein- und Ausschalter

3. Anschluß für Masseklemme oder Elektrodenhalter

4. Anschluß für Masseklemme oder Elektrodenhalter

5. Schweißspannung

Der Schweißspannungsanzeiger leuchtet

aus Sicherheitsgründen beim Anliegen einer

Spannung auf der Elektrode bzw. auf dem

Brenner auf.

Anschluss des Elektrodenhalters für MMA

Elektrodenhalter und Massekabel werden an Pluspol

(3) und Minuspol (4) angeschlossen. Die zu wählende

Polarität ist von den zu verwendenden Elektroden

abhängig und wird gemäß den Herstellerangaben

(siehe Elektrodeverpackung) gewählt.

Einschalten, Drücken, Schweißen

• Die Schweißmaschine auf den Hauptschalter (2)

einschalten

• Schweißstrom einstellen

• Die Maschine ist jetzt schweißbereit

Fehlersymbole

Temperaturfehler

Die Überhitzungsanzeige leuchtet auf, wenn der

Schweißbetrieb wegen einer Überhitzung der Anlage

unterbrochen wurde.

Lassen Sie bitte die Maschine eingeschaltet, bis der

eingebaute Lüfter sie genug abgekühlt hat.

Technische Daten

STROMQUELLE FOCUS STICK 161 E PFC

Netzspannung ±15%, V 1x230

Mindestgröße des Generators, kVA 7,5

Sicherung, A 16

Effektiver Netzstrom, A 14,0

Max. Netzstrom, A 22,1

Leistung (100%), kVA 3,2

Leistung max., kVA 5

Leerlauﬂeistung, W 40

Wirkungsgrad 0,85

Leistungsfaktor 0,99

Strombereich, A 20-160

Zulässige ED, 100% bei 20°C, A/V 160/24,4

Zulässige ED, 60% bei 20°C, A/V 160/24,4

Zulässige ED, max. bei 20°C, A/%/V 160/100/24,4

Zulässige ED, 100% bei 40°C, A/V 110/24,4

Zulässige ED, 60% bei 40°C, A/V 130/25,2

Zulässige ED, max. bei 40°C, A/%/V 160/35/26,4

Leerlaufspannung, V 85

1)Anwendungsklasse S

2)Schutzklasse IP23S

Norm EN/IEC60974-1,

EN/IEC60974-10

Masse (HxBxL), mm 230x150x380

Gewicht, kg 6,3

1) SErfüllt die Anforderungen an Geräte zur Anwendung unter erhöhter elektrischer Gefährdung

2) Geräte, die der Schutzklasse IP23S entsprechen, sind für den Innen und Ausseneinsatz ausgelegt.

EU-KONFORMITÄTSERKLÄRUNG

MIGATRONIC A/S

Aggersundvej 33

9690 Fjerritslev

Dänemark

erklärt, dass das unten erwähnte Gerät

Typ: FOCUS STICK 161 E PFC

den Bestimmungen der EU-Richtlinien

2014/35/EU

2014/30/EU

2011/65/EU entspricht

Europäische EN/IEC60974-1

Normen: EN/IEC60974-10 (Class A)

Ausgestellt in Fjerritslev am 17.05.2017

Niels Jørn Jakobsen

CEO

0 40 80 120 160

I2 [A]

Static Characteristic

Focus Stick

161E PFC

MMA Load line

Branchement et fonctionnement

Attention

Lisez attentivement la ﬁche

de mise en garde/le mode

d’emploi avant la première

utilisation et conservez ces

informations en vue de leur

utilisation ultérieure.

Installation autorisée

Raccordement électrique

Branchez la machine à une prise secteur adaptée.

Veuillez lire la plaque signalétique (U1) à l’arrière de la

machine.

Important !

Aﬁn d’éviter la destruction des

prises et câbles, assurez-vous que

le contact électrique est bien

établi lors du branchement des

câbles de mise à la terre et des

torches de soudage à la machine.

1. Raccordement électrique

2. Interrupteur d’alimentation

3. Raccordement de la pince de mise à la terre ou

du porte-électrode

4. Raccordement de la pince de mise à la terre ou

du porte-électrode

5. Tension de soudage

Pour des raisons de sécurité, le voyant de tension

de soudage s’allume pour signaler la présence du

courant de soudage aux bornes de sortie.

Branchement du porte-électrode

pour le soudage MMA

Le porte-électrode et le câble de masse sont branchés

sur la borne plus (3) et la borne moins (4). Respectez

les instructions relatives à la polarité indiquées par le

fournisseur des électrodes.

Connecter, démarrer, souder

• Démarrer la machine à l’aide de l’interrupteur (2)

• Ajuster le courant de soudage

• La machine est désormais prête pour le soudage.

Symboles d’erreur

Défaut température

Le voyant de surchauffe s’allume si le soudage est

interrompu en raison d’une surchauffe de la machine.

Laissez la machine allumée jusqu’à ce que le

ventilateur intégré a refroidi cette dernière.

Caracteristiques techniques

Module d’alimentation FOCUS STICK 161 E PFC

Tension de secteur ±15%, V 1x230

Taille minimale du générateur, kVA 7,5

Fusible, A 16

Courant du secteur efﬁcace, A 14,0

Courant du secteur max., A 22,1

Puissance nominale, kVA 3,2

Puissance, max., kVA 5

Consommation à vide, W 40

Rendement 0,85

Facteur de puissance 0,99

Plage du courant, A 20-160

Fact. de travail 100% à 20°C, A/V 160/24,4

Fact. de travail 60% à 20°C, A/V 160/24,4

Fact. de travail max. à 20°C, A/%/V 160/100/24,4

Fact. de travail 100% à 40°C, A/V 110/24,4

Fact. de travail 60% à 40°C, A/V 130/25,2

Fact. de travail max. à 40°C, A/%/V 160/35/26,4

Tension à vide, V 85

1)Classe d’utilisation S

2)Classe de protection IP23S

Norme EN/IEC60974-1,

EN/IEC60974-10

Dimensions (hxlaxlo), mm 230x150x380

Poids, kg 6,3

1) SCe poste de soudage remplit toutes les demandes posées aux postes de soudage qui s’utilisent dans les domaines où il y a un risque élevé de chocs électriques

2) Tout équipement portant la marque IP23S est conçu pour un usage en intérieur et extérieur

CERTIFICAT DE CONFORMITE CE

MIGATRONIC A/S

Aggersundvej 33

9690 Fjerritslev

Danemark

déclarons par la présente que notre machine

portant les références ci-dessous

Type : FOCUS STICK 161 E PFC

respecte les directives : 2014/35/EU

2014/30/EU

2011/65/EU

Normes EN/IEC60974-1

européennes : EN/IEC60974-10 (Class A)

Fait à Fjerritslev 17.05.2017

Niels Jørn Jakobsen

CEO

0 40 80 120 160

I2 [A]

Static Characteristic

Focus Stick

161E PFC

MMA Load line

This manual suits for next models

Table of contents

Languages:

Other Migatronic Welding System manuals

Migatronic

Migatronic OMEGA2 BASIC II User manual

Migatronic

Migatronic RALLY MIG 161i User manual

Migatronic

Migatronic 200 DC HP PFC User manual

Migatronic

Migatronic SIGMA2 300 STBOFF SHORE User manual

Migatronic

Migatronic automation CoWelder UR10E PI350 AC/DC Manual

Migatronic

Migatronic PILOT 200 AC/DC User manual

Migatronic

Migatronic OMEGA3 YARD 300 User manual

Migatronic

Migatronic FOCUS STICK 160E PFC User manual

Migatronic

Migatronic MIG 305x C User manual

Migatronic

Migatronic SCOUT 130 E User manual

Migatronic

Migatronic OMEGA 220 User manual

Migatronic

Migatronic CMI 183i User manual

Migatronic

Migatronic MIG 385 MK III User manual

Migatronic

Migatronic SIGMA ROBO User manual

Migatronic

Migatronic PI 200 User manual

Migatronic

Migatronic SIGMA SELECT 300 COMPACT User manual

Migatronic

Migatronic Delta 200 DC HP PFC User manual

Migatronic

Migatronic PI 350 PLASMA User manual

Migatronic

Migatronic Delta 200 DC HP PFC User manual

Migatronic

Migatronic AUTOMIG 2 User manual

Migatronic

Migatronic FOCUS MIG 130 PFC User manual

Migatronic

Migatronic DELTA 180 E PFC User manual

Migatronic

Migatronic RALLY MIG 160 User manual

Migatronic

Migatronic ZETA 60 User manual

Popular Welding System manuals by other brands

Berner

Berner PLASMACUT 54 instruction manual

Pro Spot

Pro Spot PR-155 Assembly instructions

Forney

Forney 210 operating manual

Thermal Arc

Thermal Arc 400S operating manual

Lincoln Electric

Lincoln Electric HANDYMIG 170I Operator's manual

GYS

GYS PROTIG 201 AC/DC Original instructions

TAFA

TAFA 30*8B35 owner's manual

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Technical specifications

ESAB

ESAB Buddy Arc 145 instruction manual

CIGWELD

CIGWELD 636804 use instructions

Red-D-Arc

Red-D-Arc DC-400 Operator's manual

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 owner's manual

Elettro

Elettro HI-MIG 3000 SYNERGIC instruction manual

WIA

WIA Weldmatic 270 CP132-2 Operator's manual

Sonics

Sonics H520T instruction manual

Miller

Miller Big Blue 400D owner's manual

NewArc

NewArc RT2000 Operational manual

Hypertherm

Hypertherm powermax1000 Operator's manual
