LumaPro 53DK24 User manual
Please read and save these instructions. Read through this owner’s manual carefully before
using product. Protect yourself and others by observing all safety information, warnings, and
cautions. Failure to comply with instructions could result in personal injury and/or damage to
product or property. Please retain instructions for future reference.
Operating Instructions 53DK24
LED Recessed Troffer
Description
Typically used to replace 2’x2’ fluorescent fixtures, the LED Recessed Troffer is
designed to lay in drop ceilings in offices, schools, and healthcare applications. The
flat panels are fully dimmable, and are compatible with building controls, motion
sensors, timers, and daylight harvesting systems.
The design of the panels produces an even, consistent shadowless light. The LEDs
enable long life, high lumen maintenance, and are low maintenance and constructed
without hazardous materials.
Picture is for illustration purposes only. Your model may vary.
FEATURES
• Standard dimming: 0-10V dimming
• Five year limited warranty
• CRI: 80
• Fits standard T-bar and narrow grid drop ceilings
• Standard white finish
• IC Rated for direct insulation contact
Specifications and Dimensions
53DK24 120-277V 30W 4100K 3,680 80 2 x 2 23.8” x 2.2 x 23.8
Dimensions (in)
Model Volts Watts CCT Lumens CRI Size H” x D” x W”
2
LumaPro Operating Instructions
53DK24
LED Recessed Troffer
General Safety Information
• To reduce the risk of death, personal injury or property damage from fire, electric shock,
falling parts, cuts/abrasions, and other hazards read all warnings and instructions
included with and on the fixture box and all fixture labels.
• Before installing, servicing, or performing routine maintenance upon this equipment, follow
these general precautions.
• Commercial installation, service and maintenance of luminaires should be performed by a
qualified licensed electrician.
• For Residential installation: If you are unsure about the installation or maintenance of the
luminaires, consult a qualified licensed electrician and check your local electrical code.
• DO NOT INSTALL DAMAGED PRODUCT!
• This fixture is intended to be connected to a properly installed and grounded UL listed
junction box.
WARNING:
RISK OF ELECTRICALSHOCK
• Turn off electrical power at fuse or circuit breaker box before wiring fixture to the power
supply.
• Turn off the power when you perform any maintenance.
• Verify that supply voltage is correct by comparing it with the luminaire label information.
• Make all electrical and grounded connections in accordance with the National Electrical
Code and any applicable local code requirements.
• All wiring connections should be capped with UL approved wire connectors.
CAUTION:
RISK OF INJURY
• Wear gloves and safety glasses at all times when removing luminaire from carton,
installing, servicing or performing maintenance.
• Avoid direct eye exposure to the light source while it is on.
• Account for small parts and destroy packing material, as these may be hazardous to
children.
CAUTION:
RISK OF FIRE
• Keep combustible and other materials that can burn away from luminaire and lamp/lens.
• MIN 90°C SUPPLY CONDUCTORS.
3
LumaPro Operating Instructions
53DK24
LED Recessed Troffer

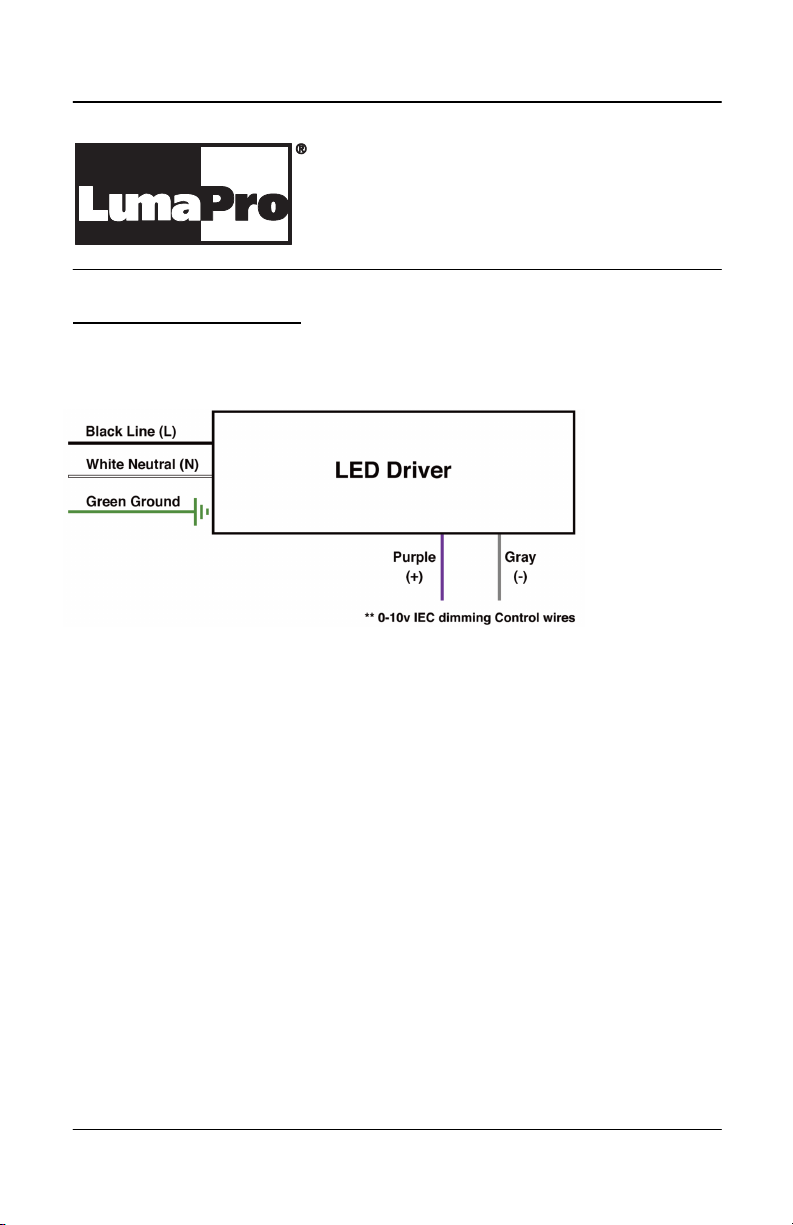

General Wiring Diagram
Risk of fire or electric shock, installation requires knowledge of the lighting luminaires
electrical systems. If not qualified, do not attempt installation and contact a qualified
electrician.
Operating Characteristic
Voltage input: 120-277V 50/60Hz
Operating temp: -4° to 104°F
**Consult with dimmer control manufacturer’s wiring instructions
4
LumaPro Operating Instructions
53DK24
LED Recessed Troffer
Mounting Instructions
1.) Bend hang bracket by 90°, making it
vertical to the rear cover of panel light
(Figure 1A). Bend hang bracket’s top
part 90° (Figure 1B). Do so for all hang
brackets.
2.) Remove the ceiling tile at an appropriate
location where the product is to be installed,
and raise the product above the bar.
3.) Place one end of the product on the T-
bar.
4.) After securing the product on the T-bar
with hang bracket (as shown in step 1),
secure panel to the ceiling with aircraft
cable or wires capable of supporting 100lbs
minimum.
5.) With the power turned off, remove the
cover of the junction box. Remove the
knock-out(s), feed the wire through and
connect according to the wire diagram
(shown above).
6.) Close the cover the junction box.
5
LumaPro Operating Instructions
53DK24
LED Recessed Troffer
Warranty
LIMITED FIVE-YEAR WARRANTY
Should this product fail to perform satisfactorily due to a defect or poor workmanship within
FIVE YEAR from the date of purchase, return it to the place of purchase and it will be
replaced, and free of charge. Incidental or consequential damages are excluded from this
warranty.
Manufactured for Grainger International, Inc.
100 Grainger Pkwy., Lake Forest IL 60045 U.S.A.
Lea y guarde estas instrucciones. Lea con atención este manual del usuario antes de usar el
producto. Protéjase a sí mismo y a los demás teniendo en cuenta las precauciones, advertencias
y la información de seguridad. El incumplimiento de las instrucciones puede provocar lesiones
personales o daños al producto o a la propiedad. Conserve estas instrucciones para referencia
futura.
Instrucciones de funcionamiento 53DK24
Luminaria fluorescente
LED empotrada
Descripción
En general se usa para reemplazar aparatos fluorescentes de 2’x2’; la luminaria
fluorescente LED empotrada está diseñada para techos colgantes en oficinas, escuelas
y aplicaciones de atención médica. Los paneles planos tienen regulador de luz total, y
son compatibles con controles de edificio, sensores de movimiento, temporizadores y
sistemas de recolección de luz diurna.
El diseño de los paneles produce una luz pareja y consistente sin sombras. Los LED
permiten una larga vida útil, alto mantenimiento de lumen y un bajo mantenimiento, y
se construyen sin materiales peligrosos.
La imagen es solo para fines ilustrativos. Su modelo puede variar.
CARACTERÍSTICAS
• Regulador de luz estándar: 0-10V de regulador de luz
• Garantía limitada a 5 años.
• CRI: 80
• Compatible con barra T estándar y techos colgantes de rejilla angosta
• Acabado blanco estándar
• Calificación IC para contacto de aislamiento directo
Especificaciones y dimensiones
53DK24 120-277V 30W 4100K 3,680 80 2 x 2 23.8” x 2.2 x 23.8
Dimensiones (pulgadas)
Modelo Voltios Vatios CCT Lúmenes CRI Tamaño Alto” x Largo” x Profundidad"
2
Instrucciones de operación de LumaPro
53DK24
Luminaria fluorescente LED empotrada
Información general de seguridad
• Para reducir el riesgo de muerte, lesiones personales o daño a la propiedad debido
a incendio, descargas eléctricas, piezas que se desprenden, cortes/abrasiones, y
otros peligros, lea todas las advertencias e instrucciones que se incluyen en la caja
de accesorios y en todas las etiquetas del aparato.
• Antes de instalar, realizar mantenimiento de servicio o de rutina en este equipo,
siga estas precauciones generales
• Instalación comercial, servicio y mantenimiento de luminarias deberán ser realizados
por un electricista matriculado calificado.
• Para instalación residencial: Si no está seguro sobre la instalación o mantenimiento
de las luminarias, consulte a un electricista matriculado calificado y verifique su
código eléctrico local.
• ¡NO INSTALAR EL PRODUCTO SI ESTÁ DAÑADO!
• Este equipo es para conectar a una caja de conexión bien instalada y puesta a
tierra y mencionada en la lista de UL.
ADVERTENCIA:
RIESGO DE DESCARGA ELÉCTRICA
• Desconecte la electricidad en la caja de fusibles o disyuntor antes de conectar el
aparato a la fuente de alimentación.
• Desconecte la electricidad cuando realice mantenimiento.
• Verifique que el voltaje de suministro es correcto comparándolo con la información
de la etiqueta de la luminaria.
• Realice todas las conexiones eléctricas y a tierra en conformidad con el Código
Nacional de Electricidad y los requisitos de códigos locales aplicables.
• Todas las conexiones de cableado tendrán conectores de cableado aprobados por UL.
PRECAUCIÓN:
RIESGO DE LESIONES
• Use guantes y gafas de seguridad en todo momento al quitar la luminaria de la caja,
al instalar, hacer servicio o mantenimiento.
• Evite la exposición directa de los ojos a la fuente de luz cuando esté encendida.
• Contabilice las piezas pequeñas y destruya el material de embalaje, ya que puede
ser peligroso para los niños.
PRECAUCIÓN:
RIESGO DE INCENDIO
• Mantenga el combustible y otros materiales que puedan incendiarse lejos de la
luminaria y lámpara/lentes.
• CONDUCTORES DE SUMINISTRO MIN 90°C.
3
Instrucciones de operación de LumaPro
53DK24
Luminaria fluorescente LED empotrada
Diagrama general de cableado
Riesgo de incendio o descarga eléctrica, la instalación requiere de conocimiento sobre
sistemas eléctricos de luminarias. Si no está calificado, no intente instalarlo, y contacte a
un electricista calificado.
Característica de funcionamiento
Entrada de voltaje: 120-277V 50/60Hz
Temperatura de funcionamiento: -4° a 104°F
**Consulte las instrucciones de cableado del fabricante del control de dimmer
4
Instrucciones de operación de LumaPro
53DK24
Luminaria fluorescente LED empotrada
Instrucciones de montaje
1.) Doble el soporte colgante 90°, para
que quede vertical a la cubierta trasera
de la luz de panel (Figura 1A). Doble la
parte superior del soporte colgante
90° (Figura 1B). Hágalo con todos los
soportes colgantes.
2.) Quite el azulejo en el lugar adecuado
donde se instalará el producto, y levante
el producto por encima de la barra.
3.) Coloque un extremo del producto en
la barra T.
4.) Después de asegurar el producto en
la barra T con el soporte colgante
(como lo muestra el paso 1), asegure
el panel al techo con cable de aviación
o cables capaces de soportar un
mínimo de 100 libras.
5.) Con la electricidad desconectada,
quite la cubierta de la caja de
conexiones. Quite los orificios
troquelados, conecte el cable por
allí y según el diagrama de cableado
que aparece arriba.
6.) Cierre la cubierta de la caja
de conexiones.
5
Instrucciones de operación de LumaPro
53DK24
Luminaria fluorescente LED empotrada
Garantía
GARANTÍA LIMITADA A CINCO AÑOS
En caso de que este producto no tenga un rendimiento satisfactorio por fallas o errores de
mano de obra dentro de los CINCO AÑOS de la fecha de compra, devuélvalo al lugar de la
compra y lo reemplazarán sin cargo. Se excluyen de esta garantía los daños incidentales o
emergentes.
Fabricado por Grainger International, Inc.
100 Grainger Pkwy., Lake Forest IL 60045 USA
