Konig & Meyer Wind-Up stand 3000 Quick guide

24730 Wind-Up Stativ »3000«

24740 Wind-Up Stativ »4000«

Original-Bedienungsanleitung

Über diese Anleitung

Zweck

Diese Bedienungsanleitung enthält wichtige Informationen, um das Stativ sicher und sachgerecht

zu montieren, zu bedienen, zu warten und zu entsorgen. Die Bedienungsanleitung richtet sich an

alle Personen, die mit diesen Tätigkeiten beauftragt sind. Vor der Arbeit mit dem Stativ diese Be-

dienungsanleitung vollständig lesen.

Kontaktinformationen

Normen und Standards

Die Maschine ist konform mit folgenden internationalen Normen und Richtlinien:

u2006/42/EG Maschinenrichtlinie

uEN ISO 12100 Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze

uDIN EN 82079-1 Erstellen von Gebrauchsanleitungen – Gliederung, Inhalt und Darstellung

Zusätzlich sind Teile der folgenden Norm erfüllt:

uDIN 56950-3 Veranstaltungstechnik – Maschinentechnische Einrichtungen – Teil 3: Sicher-

uheitstechnische Anforderungen an Stative und Traversenlifte

24730-000-55 / 24740-000-55 Rev.07 03-79-938-00 10/21

Hersteller König & Meyer GmbH & Co. KG

Anschrift Kiesweg 2

97877 Wertheim

Telefon +49 (0)9342 806 0

Telefax +49 (0)9342 806 150

E-Mail [email protected]

Internet www.k-m.de

Produktdaten

Rohrkombination 2 Auszugrohre

Höhenverstellung Stufenlos durch Kurbel mit »Auto Lock« Verriegelungssystem

Kurbel abnehmbar

Ausführung Oberflächen: Pulverlack schwarz

Fußkonstruktion 3 Fußrohre mit doppelten Stützstreben und Festanschlag

Aufnahme Rohrende ø 35 mm. Integrierte Gewindebuchse M10 für Traversen

Sicherheit

Bestimmungsgemäßer Gebrauch

Stativ zur Aufnahme und zum Heben von Leuchten, Traversen, Boxen und anderen Betriebsmit-

teln in der Veranstaltungstechnik und Produktionstechnik mit einem Gewicht bis zu 40 kg.

Jede andere Verwendung ist nicht bestimmungsgemäß und damit nicht erlaubt.

Zuwiderhandlungen führen zum Verlust der Garantie sowie jeglicher Gewährleistungsansprüche.

Vorhersehbare Fehlanwendung

Jede andere Benutzung des Stativs als die im Kapitel „Bestimmungsgemäßer Gebrauch“ be-

schriebene ist verboten. Hierzu gehört z. B.:

uAufstellen auf unebenem oder nicht tragfähigem Untergrund

uAufstellen im Publikumsbereich ohne ausreichende Absperrung

uAufstellen an ungeeignetem Ort (z. B. Fluchtweg)

uAufstellen im Außenbereich ohne Schutz vor Witterungseinflüssen

uÜberschreiten der zulässigen maximalen Traglast

uHeben von nicht geeigneten Objekten oder unzureichend gesicherten Objekten

uUnzureichende Sicherung gegen Kippen

uVerwendung von nicht zugelassenem Zubehör

uBetreten des Fußgestells zum Erreichen von höher gelegenen Orten

uAußerkraftsetzung der Sicherheitsverriegelung

uAufgestelltes Stativ mitsamt Traglast verschieben

uTraglast auf umgelegtes Stativ aufbringen und Stativ mitsamt Traglast aufrichten

Benutzer

Benutzer sind im Rahmen der bestimmungsgemäßen Verwendung im Umgang mit dem Stativ

vertraut und im gewerblichen Bereich geschult, unterwiesen und können Gefahren eigenständig

erkennen. Sie sind physisch in der Lage, die zu bewegenden Lasten (bis 40 kg) zu heben. Aus-

zubildende / Praktikanten / Schüler / Studenten dürfen bei körperlicher Eignung unter Beaufsich-

tigung einer fachkundigen Person mit dem Aufbau beauftragt werden.

Besucher

Besucher einer Veranstaltung sind sich der vom Stativ ausgehenden Gefahren nicht bewusst.

Hierzu zählen vor allem Kinder und psychisch eingeschränkte Personen. Die benannten Personen-

gruppen sind zu jeder Zeit vom Aufstell- und Kippbereich, um das Stativ fernzuhalten.

Fachpersonal

Fachpersonal ist eine fachkundige Personengruppe, die sich durch eine Berufsqualifikation oder

durch ausreichend Berufserfahrung alle notwendigen Fertigkeiten angeeignet hat, um die ihr

übertragenen Aufgaben selbstständig ausführen zu können und alle Gefährdungen eigenständig

erkennen zu können.

Zielgruppe

1 Gefahrensymbol 2 Signalwort

3Art und Quelle der Gefahr 4 Mögliche Folgen bei Nichtbeachtung

5 Vorgehen zur Gefahrenvermeidung

Sicherheitshinweise

Das Stativ entspricht dem aktuellen Stand der Technik und ist mit den notwendigen Sicherheits-

einrichtungen ausgestattet. Es wurde gemäß den gültigen EU-Richtlinien sowie unter Berück-

sichtigung der damit zusammenhängenden harmonisierten Normen konstruiert, gebaut und

dokumentiert. Dies wird durch die Konformitätserklärung bescheinigt.

Von dem Stativ können allerdings Gefahren ausgehen, wenn die Sicherheits- und Warnhinweise

in der Bedienungsanleitung und auf den Warnschildern am Stativ nicht beachtet werden. Die Si-

cherheitshinweise in diesem Kapitel helfen Ihnen dabei, Personen- und Sachschäden zu vermei-

den.

Der Betreiber muss gewährleisten, dass alle Sicherheits- und Warnhinweise verstanden und be-

folgt werden.

Allgemeine Sicherheitshinweise

uDas Stativ bei sichtbaren Beschädigungen oder Verschleißanzeichen nicht mehr verwenden.

uDas Stativ vor Witterungseinflüssen schützen. Das Stativ ist nicht für den dauerhaften Betrieb

uim Außenbereich ausgelegt.

uDie Aufstellfläche muss einen ebenen und festen Untergrund aufweisen.

uDas Stativ nicht in Fluchtwegen oder öffentlich zugänglichen Flächen aufstellen.

Warnhinweise

Struktur der Warnhinweise

Alle Warnhinweise in diesem Dokument sind wie folgt strukturiert:

➀

➄ ➃

➁ ➂

Verantwortung des Betreibers

Der Betreiber muss den sicheren Betrieb des Stativs gewährleisten und die folgenden Vorgaben

unbedingt beachten.

Betriebssicherer Zustand des Stativs

uUnbefugte Personen fernhalten.

uSchäden umgehend beheben. Das Stativ darf bei Beschädigung nicht mehr verwendet wer-

uden.

uNur Original-Ersatzteile vom Hersteller verwenden.

uDie örtlichen Unfallverhütungsvorschriften einhalten.

Pflichten gegenüber dem Personal

Folgende Voraussetzungen müssen erfüllt werden:

uDas Personal verfügt über die notwendige Qualifikation und erhält die notwendigen Unter-

uweisungen zur Bedienung des Stativs.

uDas Personal hat den für seine Tätigkeit betreffenden Teil der Bedienungsanleitung gelesen

uund verstanden.

uDas Personal hat jederzeit Einblick in die Bedienungsanleitung. Die Bedienungsanleitung

umuss in der Nähe des Stativs aufbewahrt werden.

Anforderungen an das Personal

Folgende Voraussetzungen durch das Bedienpersonal müssen erfüllt werden:

uPersonen, deren Reaktionsfähigkeit z. B. durch Drogen, Alkohol oder Medikamente beeinflusst

uist, dürfen nicht an dem Stativ arbeiten.

uPersonal muss Sicherheits- und Gefahrenhinweise beachten.

uDas Personal trägt ggf. die notwendige Schutzausrüstung.

uPersonal muss Stativ und Arbeitsplatz sauber halten.

uNicht autorisierte Personen müssen sich von dem Stativ fernhalten.

Bedeutung der Signalworte und Symbole

Die folgenden Signalworte werden in diesem Dokument verwendet:

Signalwort Bedeutung, Folgen bei Nichtvermeidung

WARNUNG Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder

zu schweren Verletzungen führen kann.

VORSICHT Weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügi-

gen oder leichten Verletzungen führen kann.

Übersicht

Lieferumfang

Anzahl Benennung

1 Wind-Up-Stativ

1 Kurbel

2 Klemmschraube für Kurbelgehäuse M8 × 16 mm

1 Klemmschraube für Fußschelle M8 × 21 mm

1 Sechskantschraube M10 x 40 mm

1 Scheibe

Artikel-Nr. 24730-000-55 24740-000-55

Maximale Höhe 3000 mm 4000 mm

Minimale Höhe 1405 mm 1715 mm

Fußkreisdurchmesser (wirksam) 1550 mm 2000 mm

Fußkreisdurchmesser (Außenmaß) 1590 mm 2004 mm

Packmaß (Länge / Breite / Höhe) 1390 / 200 / 1650 mm 1695 / 200 / 1650 mm

Gewicht 12,0 kg 14,2 kg

Höhe der Kurbelachse 1 1080 mm 1390 mm

Höhe der Kurbelachse 2 1210 mm 1520 mm

Tragfähigkeit 40 kg 40 kg

Technische Daten

Die Klemmschrauben müssen vor der

ersten Verwendung einmalig in das Kur-

belgehäuse und die Fußschelle einge-

schraubt werden.

Aufbau

1 Auszugrohr 1 2 Grundrohr

3Stützstreben 4 Stativfüße

5 Klemmschraube für Fußschelle

3 2

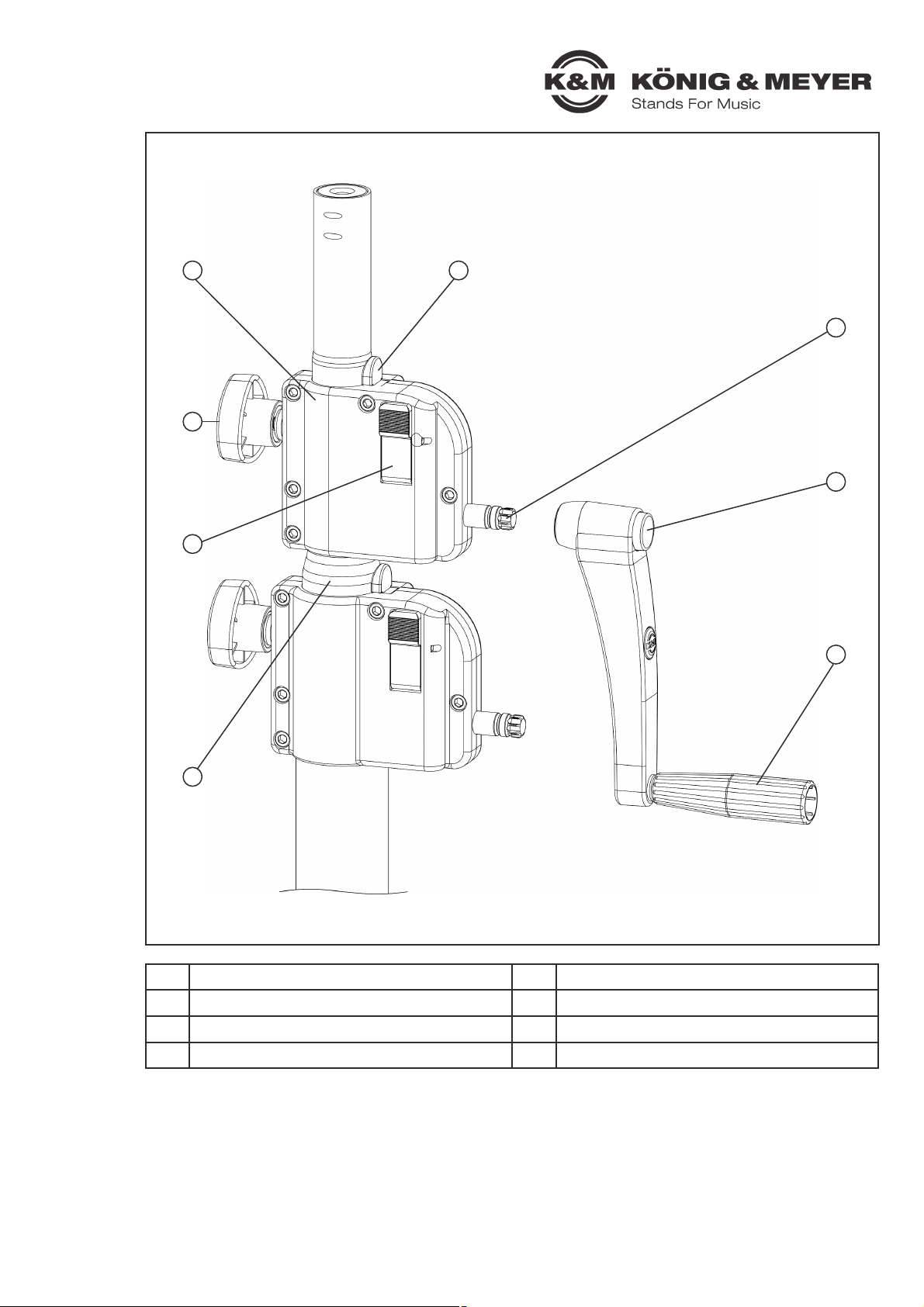

6 Fingerschutz 7 Antriebswelle

8Druckknopf der Kurbel 9 Kurbel

10 Auszugrohr 2 11 Entriegelungstaste

12 Klemmschraube Kurbelgehäuse 13 Kurbelgehäuse

613

Betriebsbedingungen

Umgebungstemperaturen

Umgebungstemperaturen Betrieb + 5° C bis + 30° C

Mindest-/Höchsttemperaturen - 30° C bis + 80° C

Luftfeuchtigkeit 40 % bis 60 %

Lebensdauer

Das Stativ ist auf eine Lebensdauer von 10 Jahren ausgelegt. Die Lebensdauer ist abhängig von

der Art und Häufigkeit der Verwendung des Stativs. Das Stativ darf nicht mehr verwendet wer-

den, sobald an einem sicherheitsrelevanten Teil des Stativs Abnutzungserscheinungen auftreten.

Prüfpflicht

Siehe Seite 27.

Verlust der Standfestigkeit

Verletzungen durch kippendes Stativ möglich.

uStativ auf ebenem Boden aufstellen

uFüße bis zum Anschlag ausstellen

uKlemmschrauben anziehen

uAuf gleichmäßige (zentrische) Gewichtsverteilung der Last achten

uBeim Betätigen der Kurbel das Stativ festhalten

WARNUNG

Quetschstellen

Verletzungen der Finger möglich.

uDie Kurbel bei Kurbelbewegungen immer mit der ganzen Hand umfassen

uGgf. geeignete Schutzhandschuhe tragen

VORSICHT

Hindernisse im Bewegungsbereich

Verletzung durch Stolpern möglich.

uSicherheitsbewußt arbeiten

uBewegungsbereich für Unbefugte absperren

VORSICHT

Vor jeder Verwendung muss eine Sicht- und Funktionsprüfung des Stativs durchgeführt

werden.

uStativ auf betriebssicheren Zustand und Funktion prüfen

uStativ auf Schäden und Verschleiß prüfen

uBesondere Umgebungsbedingungen beachten

HINWEIS

Bedienung

Stativ aufstellen

1.) Die Klemmschraube der Fußschelle lösen.

2.) Die Füße bis zum Anschlag ausstellen.

3.) Die Klemmschraube festziehen.

Stativ zusammenlegen

✓Es ist keine Last auf dem Stativ montiert.

✓Das Stativrohr befindet sich in der unteren Endlage.

1.) Die Klemmschraube der Fußschelle lösen.

2.) Die Füße vollständig einklappen.

3.) Die Klemmschraube festziehen.

4.) Die Kurbel ggf. abnehmen.

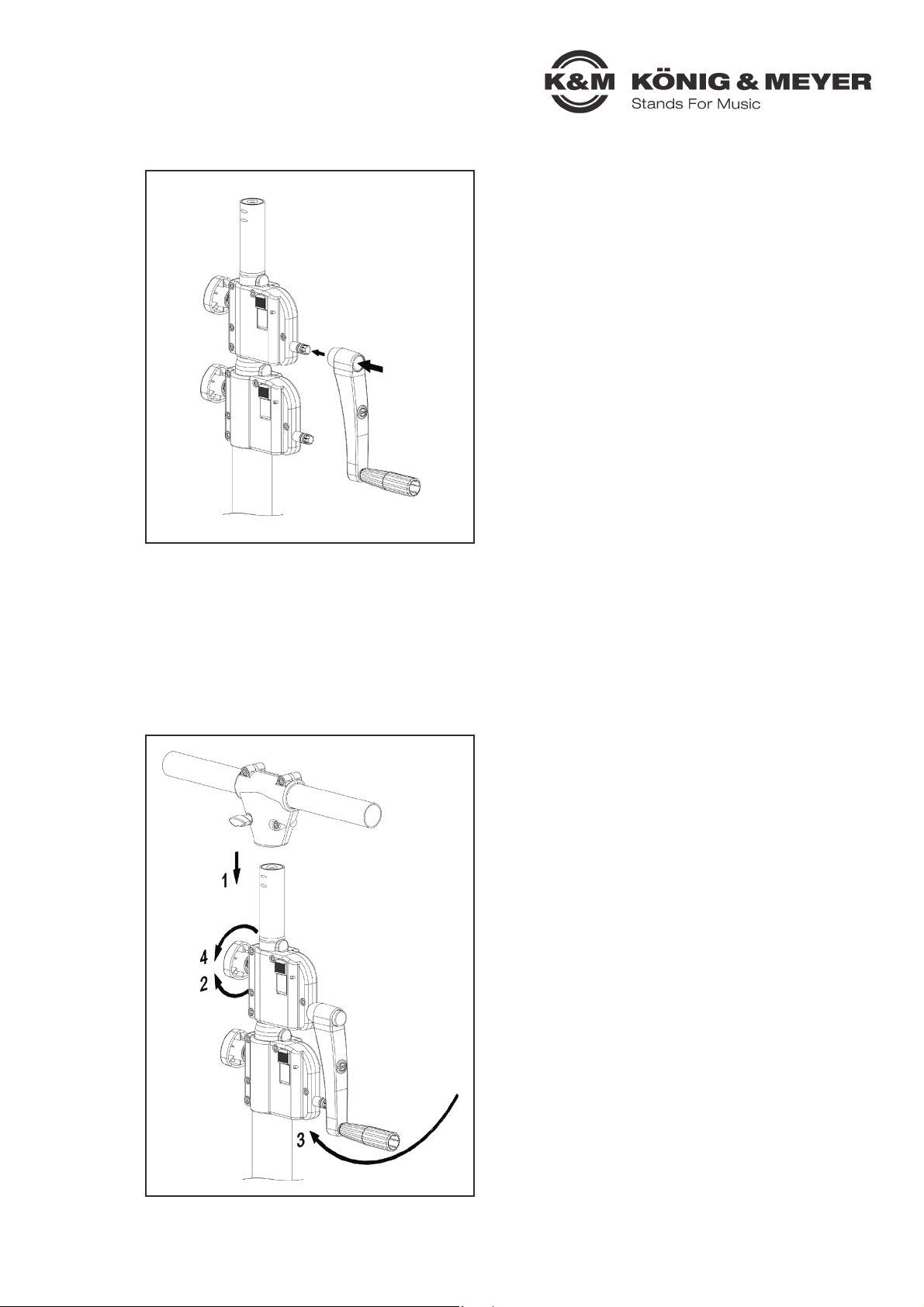

Last anheben

✓Das Stativ ist sicher aufgestellt.

✓Die Kurbel ist auf das obere Kurbelgehäuse aufgesteckt.

✓Beide Stativrohre befinden sich in der unteren Endlage.

✓Die Klemmschrauben sind festgezogen.

✓Falls die Last sich im Bewegungsbereich der Kurbel befindet, muss das Auszugrohr vor dem

✓Aufsetzen der Last um ca. 100 mm freigekurbelt werden.

1Die Last aufsetzen.

2Die Klemmschraube des Kurbelgehäuses lösen.

3Die Kurbel im Uhrzeigersinn drehen, bis die ge-

3wünschte Höhe erreicht ist.

4Die Klemmschraube des Kurbelgehäuses fest-

4ziehen.

5Die Kurbel auf das untere Kurbelgehäuse um-

5stecken.

6Die Handlungsschritte 2 bis 4 mit dem unteren

6Kurbelgehäuse wiederholen.

7Bei Bedarf die Kurbel abziehen, um unbefugten

7Zugriff auszuschließen.

Kurbel montieren und demontieren

1Den Druckknopf der Kurbel gedrückt halten.

2Die Kurbel vollständig auf die Antriebswelle auf-

2stecken.

3Den Druckknopf loslassen.

3➲Die Kurbel ist fest mit der Antriebswelle ver-

3➲bunden und kann verwendet werden.

Zur Demontage der Kurbel den Druckknopf ge-

drückt halten und die Kurbel abziehen.

This manual suits for next models

Table of contents

Languages:

Other Konig & Meyer Rack & Stand manuals

Konig & Meyer

Konig & Meyer 26777 User manual

Konig & Meyer

Konig & Meyer 174 User manual

Konig & Meyer

Konig & Meyer 17630 User manual

Konig & Meyer

Konig & Meyer 24120 User manual

Konig & Meyer

Konig & Meyer 80310 User manual

Konig & Meyer

Konig & Meyer 24185 User manual

Konig & Meyer

Konig & Meyer 14100 User manual

Konig & Meyer

Konig & Meyer 21455 User manual

Konig & Meyer

Konig & Meyer 24482 User manual

Konig & Meyer

Konig & Meyer 18813 User manual

Konig & Meyer

Konig & Meyer 18878 User manual

Konig & Meyer

Konig & Meyer 11914 User manual

Konig & Meyer

Konig & Meyer 24166 Specification sheet

Konig & Meyer

Konig & Meyer 26750 User manual

Konig & Meyer

Konig & Meyer 16330 User manual

Konig & Meyer

Konig & Meyer 19772 User manual

Konig & Meyer

Konig & Meyer 26782 User manual

Konig & Meyer

Konig & Meyer 21232 Specification sheet

Konig & Meyer

Konig & Meyer 26720 User manual

Konig & Meyer

Konig & Meyer 23850 User manual

Konig & Meyer

Konig & Meyer Omega-E 18800-000-55 User manual

Konig & Meyer

Konig & Meyer Jazz User manual

Konig & Meyer

Konig & Meyer 24350 Specification sheet

Konig & Meyer

Konig & Meyer Overture User manual

Popular Rack & Stand manuals by other brands

Salamander

Salamander Acadia AC/W/L400/WH Assembly instructions

Fohhn

Fohhn VAT-09 Mounting instruction

ricoo

ricoo FS0522 quick start guide

AMSOIL

AMSOIL BMK-22 Installation and service instructions

Kargo Master

Kargo Master 48220 installation guide

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 installation instructions

ricoo

ricoo S1222 installation instructions

Ready-Set-Mount

Ready-Set-Mount RSMCM602 instruction manual

VidaBox

VidaBox VB MNT FFS2 installation guide

Welch Allyn

Welch Allyn 48960 Assembly instructions

Arkon

Arkon CM035-ST-2 installation instructions

PROEL

PROEL PLWIN60C user manual

Agilent Technologies

Agilent Technologies E2609B installation guide

Mustang

Mustang MV-ARM4 installation guide

Mounting Solutions

Mounting Solutions WRM-320 manual

Pyle

Pyle PMKSPAD1 manual

ShelterIt

ShelterIt 21208 installation instructions

SPL

SPL RackPack?4 1040 manual
