Konig & Meyer 21455 User manual

SICHERHEITSHINWEISE

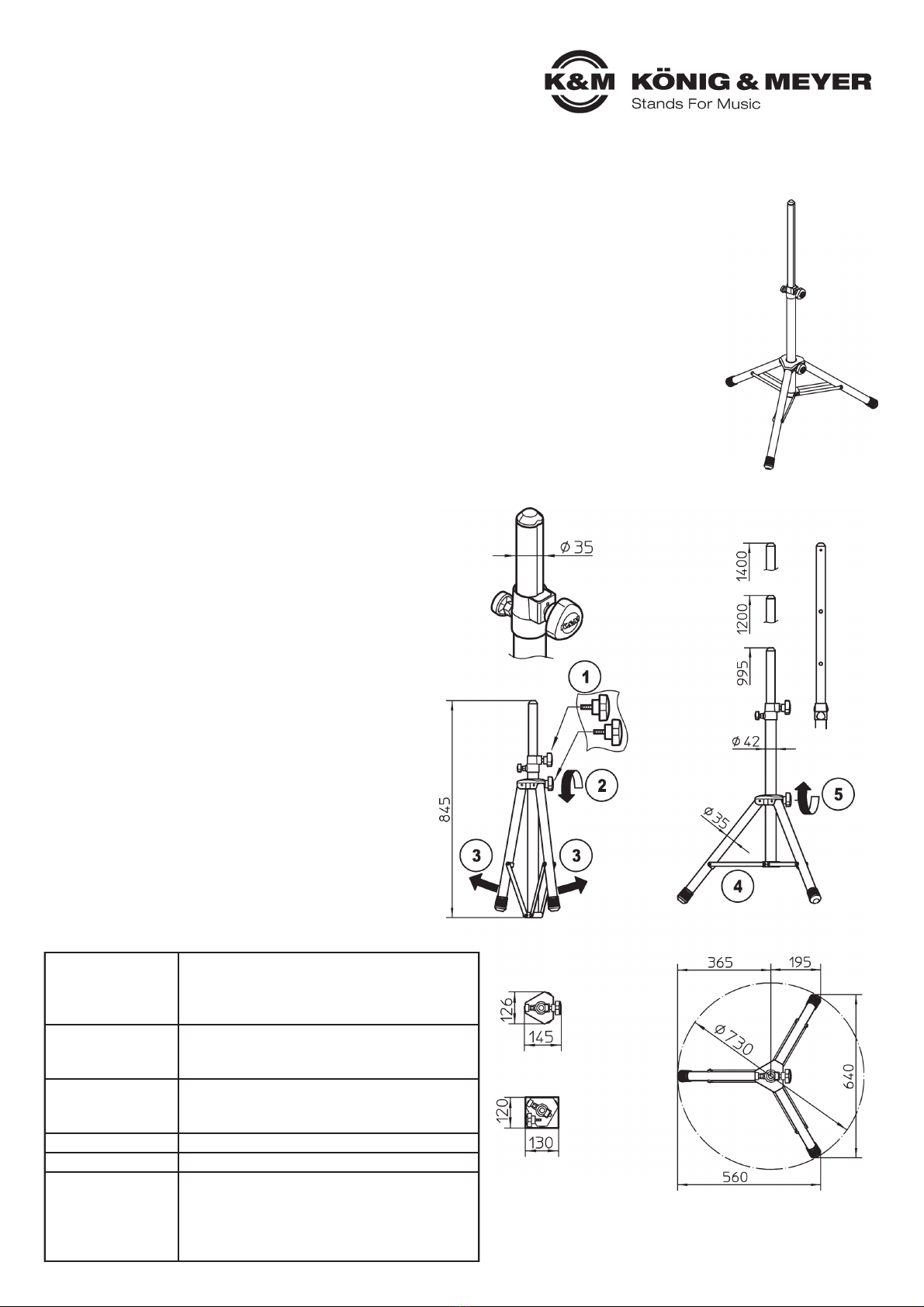

AUFBAUANLEITUNG

Der Aufbau des 21455 Boxenstativ ist einfach.

Bis auf die beiden Klemmschrauben 1ist das

Stativ schon vormontiert. Es muß lediglich

noch in Position gebracht werden.

1Beide Klemmschrauben eindrehen

2Klemmschraube der Dreieckschelle etwas lösen.

3Beine auseinanderziehen bis...

4...Verbindungsstreben waagerecht stehen.

5Klemmschraube wieder fest anziehen.

5BEACHTE:

5Handkraft genügt; überfestes Anziehen

5belastet die Bauteile und ist zu vermeiden

TECHNISCHE DATEN / SPEZIFIKATIONEN

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

21455-009-55 Rev.12 03-80-699-00 3/20

- Max.zentrische Last: 40 kg

- Stativ darf nicht einseitig belastet werden.

- Der Untergrund muß tragfähig und eben sein.

- Entsprechender Einsatz von Personal erforderlich

-(2 fachlich und körperlich geeignete Personen)

- Vor Installation prüfen, ob Stativ, Lautsprecher

-und Hilfsmittel (Leitern u.a.) funktionstüchtig sind.

- Auf geeignetes Lautsprechermaterial achten;

-d.h. die Flanschbuchse muss über richtige Größe

-und Güte verfügen.

- Unbefugte vom belasteten Stativ fernhalten:

-Schutz vor Stolperfallen, Kippgefahren

- Sicherheit der Installation überwachen:

-- auf feste Schraubverbindungen achten,

-- die maximale Standfestigkeit erreicht das Stativ

--bei waagerecht eingestellten Fußstreben 4

-- Niemals unkontrolliert Rastbolzen und

--Klemmschraube des Auszugrohres lösen

- ACHTUNG: das Verschieben des belasteten Stativs

-kann zu Beschädigungen des Fußgestells führen

- Aufmerksame Handhabung erforderlich, da die

-Verstellmöglichkeiten Einklemmgefahren bergen

21455 Boxenstativ

- Tragkraft: 40 kg - bei zentrischer Belastung, auf waagerechter Fläche und ohne Seitenkräfte (Wind, Stöße etc.)

- extrem niedrig einstellbar

- professionelle Qualität, robust, standfest und platzsparend zusammenlegbar

- Höhe: min. 995 / max. 1400 mm; Fußkreis 730 mm; Auszug ø 35 mm, Gewicht: 3,3 kg

Material

Grund-, Fußrohre - Alu

Auszugrohr, Streben, Rastbolzen - Stahl

Schellen - Zink-Druckguß

Parkettschoner, Stoßdämpfer - TPE

Traglast

max. 40 kg - bei zentrischer Belastung, auf

waagerechter Fläche und ohne Seitenkräfte

(Wind, Stöße etc.)

Abmessungen

max. Fußkreis ø 730 mm

Höhe: 995 - 1400 mm (bei max. Fußkreis)

Auszugrohr: ø 35 mm

Klappmaß, kg 845 x 145 x 126 mm, 3,3 kg

Karton, kg 1185 x 130 x 120 mm, 4,1 kg

Zubehör (optional)

Tragetasche 18846 (für ein oder zwei 21455)

K&M-Flanschbuchsen (z.B. 19580, 19654,

19656 etc.)

Anschraubflansch (24281)

Adapterhülse 21326: ø 38 mm (=US-Variante)

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen

Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

Ansicht

von oben

Karton

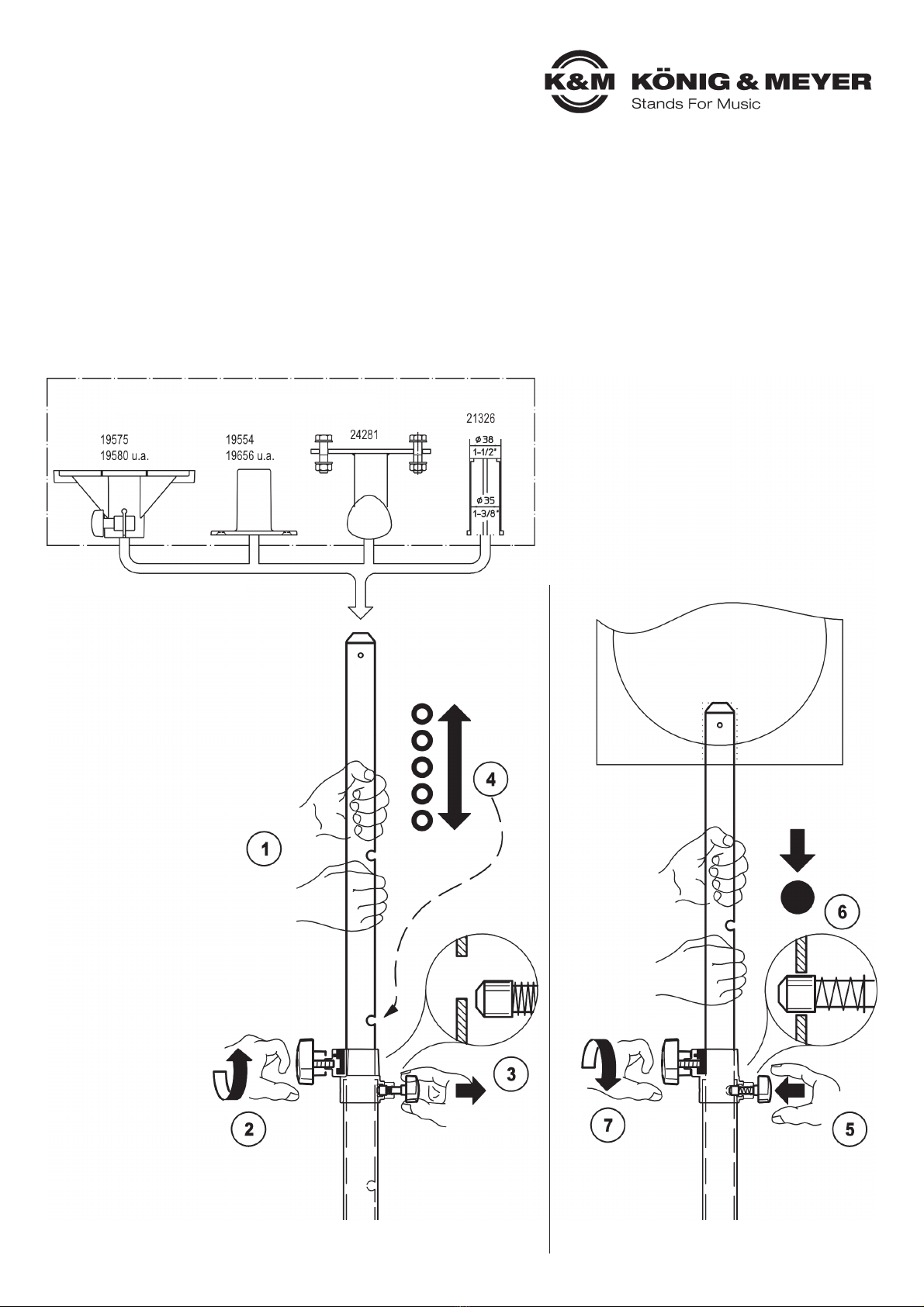

LAUTSPRECHER AUFBRINGEN und AUSFAHREN

ACHTUNG!

Unterschätzen Sie nicht das Gewicht des Lautsprechers (max. 40 kg),

- aufsetzen und ausfahren des Lautsprechers durch fachlich

-und körperlich geeignetes Personal,

- Auszugrohr während der Höhenverstellung mit festem Griff halten und

-stets mit Rastbolzen sichern.

- NEU: das Auszugrohr endet in einem kegeligen Zapfen, der sogenannten

-Aufsteckhilfe, die das Aufsetzen des Lautsprechers wesentlich erleichtert

PRÜFEN, INSTANDHALTEN, REINIGEN

DAS BEWEGEN DER LAST

Beteiligte:

EP - Erste Person:

bedient das Auszugrohr mit der Last

ZP - Zweite Person:

bedient Klemmschraube und Rastbolzen

der Spannschelle

Reihenfolge beim Ausfahren:

1hält Auszugrohr fest

2lockert Klemmschraube

2und hält diese fest

3zieht den Rastknopf bis

3sich der Rastbolzen nicht

3mehr im Eingriff befindet

4stemmt Auszugrohr und Box

4in ungefähr gewünschte Höhe;

4BEACHTE:

4zum einfachen Auffinden der

4Rastbohrung sollte sich diese

4in diesem Moment kurz über

4der Spannschelle befinden

5lässt Druckknopf los, damit

5der Bolzen ins Auszug-

5rohr einrasten kann

6lässt Auszugrohr

6langsam ab bis Rast-

6bolzen in Loch einrastet

7dreht Klemmschraube fest

7(Handkraft genügt)

Das Einfahren der Last erfolgt in

umgekehrter Reihenfolge.

- Schonender Umgang mit dem Stativ erhält die

-Teleskopierbarkeit, die Tragkraft und die

-Sicherheit der Installation

- Bei Wartungsarbeiten -stets im unbelasteten

-Zustand- auf evtl. Gefährdungen achten

-(Einklemmen, Anstoßen, Kippen)

- Zur Reinigung und Pflege am besten ein leicht

-feuchtes Tuch und ein nicht scheuerndes

-Reinigungsmittel benutzen

FEHLERSUCHE (F) und BESEITIGUNG (B)

F: Stativ wackelt:

F: B: Bodenunebenheiten beseitigen.

F: B: Fußgestell in max. Auslage bringen und

F: B: Klemmschraube anziehen

F: Auszugrohr wackelt bzw. fährt ein unter Last:

F: B: Rastbolzen prüfen, Klemmschrauben anziehen.

Anwendungsbeispiele (nicht im Lieferumfang)

SAFETY INSTRUCTIONS

MOUNTING INSTRUCTIONS

The mounting of the 21455 is easy to handle

1screw-in both locking knobs

2loosen the locking knob on the base clamp

3spread legs apart to max. base width

4braces should come into a horizontal position

5tighten locking knob 2

5NOTE:

5Do not over tighten the locking knobs.

5This will result in undue stress to the fitting.

5Just enough to hold the extensions position firmly.

SPECIFICATIONS

Thank you for choosing this product. This instruction manual informs you about the important steps to set up

and handle the product. We recommend to keep the manual in a place for a possible later use.

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

21455-009-55 Rev.12 03-80-699-00 3/20

a. max. centric load: 40 kg

b. before use:

- check the functional capability of: K&M-stand, speakers

-and tools concerning: completeness, integrity, usability

- choose only trained installers (2 persons with

-professional and physical qualification)

c. optimal stability conditions:

- use only on even and stable surface

- avoid off-center loading

- set up brace 4in horizontal position

d. safety in operation:

- unauthorized persons should keep distance to protect

-from stumble and tilting

- inspect bolted assemblies regularly

- always insert the safety pin after positioning of the speaker

- do not push and pull the loaded stand on the floor; it can

-cause damages on the base

e. safety in maintaining and removing

- first remove load

- pay attention to possible hazards (squeezing, hurting)

-by collapsing

21455 Speaker Stand

- load capacity: 40 kg - with centric loading, on a horizontal surface and without lateral forces (wind, shocks etc.)

- for low and medium height applications

- professional, solid, transportable

- Height: min. 995 mm / max. 1400 mm; foot circle: 730 mm; extension ø 35 mm; weight: 3.3 kg

Material

baserods: Alu

extension, braces, locking pin: steel

clamps: zinc die-cast

foot rubbers: (TPE)

Capacity

max. 40 kg - with centric loading, on a

horizontal surface and without lateral forces

(wind, shocks etc.)

Dimensions

foot circle: diameter 730 mm

height: 995 - 1400 mm (by max. foot circle)

extension: diameter 35 mm

Collapsed, kg 845 x 145 x 126 mm, 3.3 kg

Card box, kg 1185 x 130 x 120 mm, 4.1 kg

Accessories

(optional)

bag 18846 (for one or two 21455)

K&M-flange adaptor (e.g. 19580, 19656)

K&M-screw-on-adaptor 24281

K&M-sleeve adaptor 21326 (ø 38 mm)

top view

Card Box

ATTACHING & MOVING of the LOAD

- NOTE!

Do not undervalue the weight of the load.

- Attaching and moving of the load should be done by trained installers

- While moving the load hold the extension in a safe and firm way.

- Secure the extension with the locking pin.

- NEW: the extension ends in a cone.

- NEW: This would be helpful to attach the load.

MAINTENANCE

MOVING

- Handle the stand with care.

- Maintain only in unloaded mode.

-For cleaning use a damp cloth and

- a non-abrasive cleaner.

(D) DEBUGGING & (R) REPAIR

D: stand totters:

D: R: Arrange an even ground.

D: R: Spread legs into max. width and

D: R: tighten the locking knob

D: Extension totters and/or is running in:

D: R: Make sure that the locking pin is in

D: R: work and tighten locking knobs.

Involved Persons:

FI - First Installer:

holds the loaded extension

SI - Second Installer:

handles locking knob and locking pin

Action:

1holds the extension firmly

2loosens the locking knob

3pulls the head of the locking

3pin until the extension is

3able to move

4lifts the extension in

4desired height

4NOTE: for easier finding of

4the pin hole this hole should

4be seen for a moment above

4the clamp

5unhands the head of the

5locking pin so it´s able to

5atch into the hole of the

5extension

6lowers the extension

6slowly until the locking

6pin is latching into the

6hole

7tightens the locking knob

Remove the load in reverse order.

Application examples (not included in the delivery)
