Konig & Meyer 23873 User manual

Montage ANLEITUNG

Verwenden Sie einen Innensechskantschlüssel, zur Einstellung der

Beweglichkeit. Drehen Sie gegen den Uhrzeigersinn, um sie zu verringern

und im Uhrzeigersinn, um sie zu erhöhen.

Führen Sie die Kabel in die Kabelabdeckungen ein. Verwenden Sie die

Kabelklemme, um die Kabel am Grundrohr zu befestigen.

0-8kgs/0-17.6lbs

Last

15” - 32” 75x75, 100x100

VESA

-90°/+85° 180° 360°

23873 Bildschirm-

Halter

Neigungs- und Schwenkverstellung

Arm Schwenk-

einstellung

VESA SchwenkeinstellungVESA Neigungseinstellung

Installation der Kabelführung

Neigung

Schwenkbar Drehbar

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

23873-000-55 Rev.01 3/21

S=3mm

WARNHINWEISE

ABMESSUNGEN

Warnung

Vor der Installation dieses Produkts muss die Installationsanleitung vollständig

gelesen werden. Bei Nichtbeachtung kann es zu Personen- und Sachschäden

oder zum Erlöschen der Garantie kommen.

Installieren Sie den Halter nicht an einer Stelle, an der er Vibrationen,

Bewegungen oder Stößen ausgesetzt ist. Falls erforderlich, verstärken Sie die

Tischplatte vor der Installation. Verwenden Sie den Halter nicht auf Spanplatten.

Die Tischklemme hat einen Klemmbereich von maximal 85 mm. Überprüfen Sie

die Stärke der Tischplatte vor der Montage.

Achten Sie auf die Tragfähigkeit des Halters. Eine Überschreitung kann zur

Funktionsunfähigkeit oder sogar zu schweren Personen- und Sachschäden führen.

Verwenden Sie den Halter niemals, wenn Teile fehlen oder beschädigt sind.

Wenden Sie sich für Garantieleistungen an Ihren zuständigen Fachhändler.

Verwenden Sie einen Innensechskantschlüssel, um die Spannung des

Gasdruckfederarms einzustellen, sodass Monitore mit unterschiedlichem

Gewicht in jeder Position gehalten werden können.

Einstellen der Spannung der Gasdruckfeder

Drücken Sie den

Arm nach unten in

die horizontale Position

1 Umdrehung



HINWEIS: Drehen Sie im Uhrzeiger-

sinn, um die Spannung bei leichteren

Monitoren zu verringern, und gegen

den Uhrzeigersinn, um die Spannung





Schraube im Uhrzeigersinn, wird das





Uhrzeigersinn, das Gewinde wird kürzer



möglicherweise mehrere Zyklen

durchführen, um die perfekte Position zu



Achten Sie darauf, dass der Arm während



Andernfalls wäre es schwierig, den Halter



BENÖTIGTE WERKZEUGE (nicht im Lieferunfang)

LIEFERUMFANG

Stecken Sie den Verlängerungsarm auf das Grundrohr.

Heben Sie den Federarm zusammen mit dem Monitor an und setzen Sie ihn

auf den Verlängerungsarm.

Installation des Arms

Führen Sie die Schraube

durch die Bohrung des

Verlängerungsarms in

Richtung der Abdeckkappe.

Installation der Klammer



entfernen Sie die Klemmschraube von der unteren Aufnahme und bringen diese um













Schreibtisch

Messen Sie die Stärke

der Tischplatte

Sie können den

Innensechskant-

schlüssel zum

festziehen

verwenden

Bündige Montage: Montieren Sie die VESA-Halterung mit den der 4

Schrauben am Monitor.

ODER



 



  

Abgesetzte Montage: Legen Sie die 4 Abstandshalter zwischen die VESA-

Halterung und den Monitor. Montieren Sie die VESA-Halterung, mit den 4

Schrauben durch die Abstandshalter am Monitor.





Installation des Monitors

Stellen Sie den Anschlag-

ring auf die gewünschte

Höhe ein und schrauben



Schreibtisch



Installation der Klammer

entfernen Sie die Klemmschraube von der unteren Aufnahme und bringen diese um













Schreibtisch

Messen Sie die Stärke

der Tischplatte

Sie können den

Innensechskant-

schlüssel zum

festziehen

verwenden

Bündige Montage: Montieren Sie die VESA-Halterung mit den der 4

Schrauben am Monitor.

ODER



 



  

Abgesetzte Montage: Legen Sie die 4 Abstandshalter zwischen die VESA-

Halterung und den Monitor. Montieren Sie die VESA-Halterung, mit den 4

Schrauben durch die Abstandshalter a

m M

onitor.





Installation des Monitors

Stellen Sie den Anschlag-

ring auf die gewünschte

Höhe ein und schrauben



Schreibtisch



BENÖTIGTE WERKZEUGE (nicht im Lieferunfang)

LIEFERUMFANG

Stecken Sie den Verlängerungsarm auf das Grundrohr.

Heben Sie den Federarm zusammen mit dem Monitor an und setzen Sie ihn

auf den Verlängerungsarm.

Installation des Arms

Führen Sie die Schraube

durch die Bohrung des

Verlängerungsarms in

Richtung der Abdeckkappe.

WARNHINWEISE

ABMESSUNGEN

Warnung

Vor der Installation dieses Produkts muss die Installationsanleitung vollständig

gelesen werden. Bei Nichtbeachtung kann es zu Personen- und Sachschäden

oder zum Erlöschen der Garantie kommen.

Installieren Sie den Halter nicht an einer Stelle, an der er Vibrationen,

Bewegungen oder Stößen ausgesetzt ist. Falls erforderlich, verstärken Sie die

Tischplatte vor der Installation. Verwenden Sie den Halter nicht auf Spanplatten.

Die Tischklemme hat einen Klemmbereich von maximal 85 mm. Überprüfen Sie

die Stärke der Tischplatte vor der Montage.

Achten Sie auf die Tragfähigkeit des Halters. Eine Überschreitung kann zur

Funktionsunfähigkeit oder sogar zu schweren Personen- und Sachschäden führen.

Verwenden Sie den Halter niemals, wenn Teile fehlen oder beschädigt sind.

Wenden Sie sich für Garantieleistungen an Ihren zuständigen Fachhändler.

Verwenden Sie einen Innensechskantschlüssel, um die Spannung des

Gasdruckfederarms einzustellen, sodass Monitore mit unterschiedlichem

Gewicht in jeder Position gehalten werden können.

Einstellen der Spannung der Gasdruckfeder

Drücken Sie den

Arm nach unten in

die horizontale Position

1 Umdrehung



HINWEIS: Drehen Sie im Uhrzeiger-

sinn, um die Spannung bei leichteren

Monitoren zu verringern, und gegen

den Uhrzeigersinn, um die Spannung





Schraube im Uhrzeigersinn, wird das





Uhrzeigersinn, das Gewinde wird kürzer



möglicherweise mehrere Zyklen

durchführen, um die perfekte Position zu



Achten Sie darauf, dass der Arm während



Andernfalls wäre es schwierig, den Halter



Montage ANLEITUNG

Verwenden Sie einen Innensechskantschlüssel, zur Einstellung der

Beweglichkeit. Drehen Sie gegen den Uhrzeigersinn, um sie zu verringern

und im Uhrzeigersinn, um sie zu erhöhen.

Führen Sie die Kabel in die Kabelabdeckungen ein. Verwenden Sie die

Kabelklemme, um die Kabel am Grundrohr zu befestigen.

0-8kgs/0-17.6lbs

Last

15” - 32” 75x75, 100x100

VESA

-90°/+85° 180° 360°

Neigungs- und Schwenkverstellung

Arm Schwenk-

einstellung

VESA SchwenkeinstellungVESA Neigungseinstellung

Installation der Kabelführung

Neigung

Schwenkbar Drehbar

GmbH & Co. KG

2, 97877 Wertheim, www.k-m.de

0-55 Rev.01 3/21

S=3mm

Installation INSTRUCTIONS

Use a hex wrench to adjust the damp for swiveling. Turn counter-clockwise

to reduce damping and clockwise to increase damping.

Insert cables into cable covers.

Use cable clamp to limit cables close to steel pipe

0-8kgs/0-17.6lbs

Load

15” - 32” 75x75, 100x100

VESA

-90°/+85°

Tilt

180°

Swivel

Rotate

360°

23873 Monitor

Mount

Tilt & Swivel Adjustment

Arm Swivel

Adjustment

VESA Swivel AdjustmentVESA Tilt Adjustment

Cable Management Installation

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

23873-000-55 Rev.01 3/21

S=3mm

WARNING STATEMENTS

PRODUCT LINE GRAPH

Warning

Prior to the installation of this product, the installation instruction must be read

and completely understood. Failure to do so may result in personal injury,

property damage or voiding of factory warranty.

Do not install on a structure that is prone to vibration, movement or chance of

impact. Reinforce the structure as required before installation. Don't use the

product on particle board.

The desk clamp can support a maximum thickness of 85 mm. Confirm the desk

edge before installation.

Pay attention to the weight capacity of the mount. Exceeding the limitation can

result in function unworkable or even serious personal injury and property damage.

Never operate the mount if parts are missing or damaged. Contact your local

service center for warranty service.

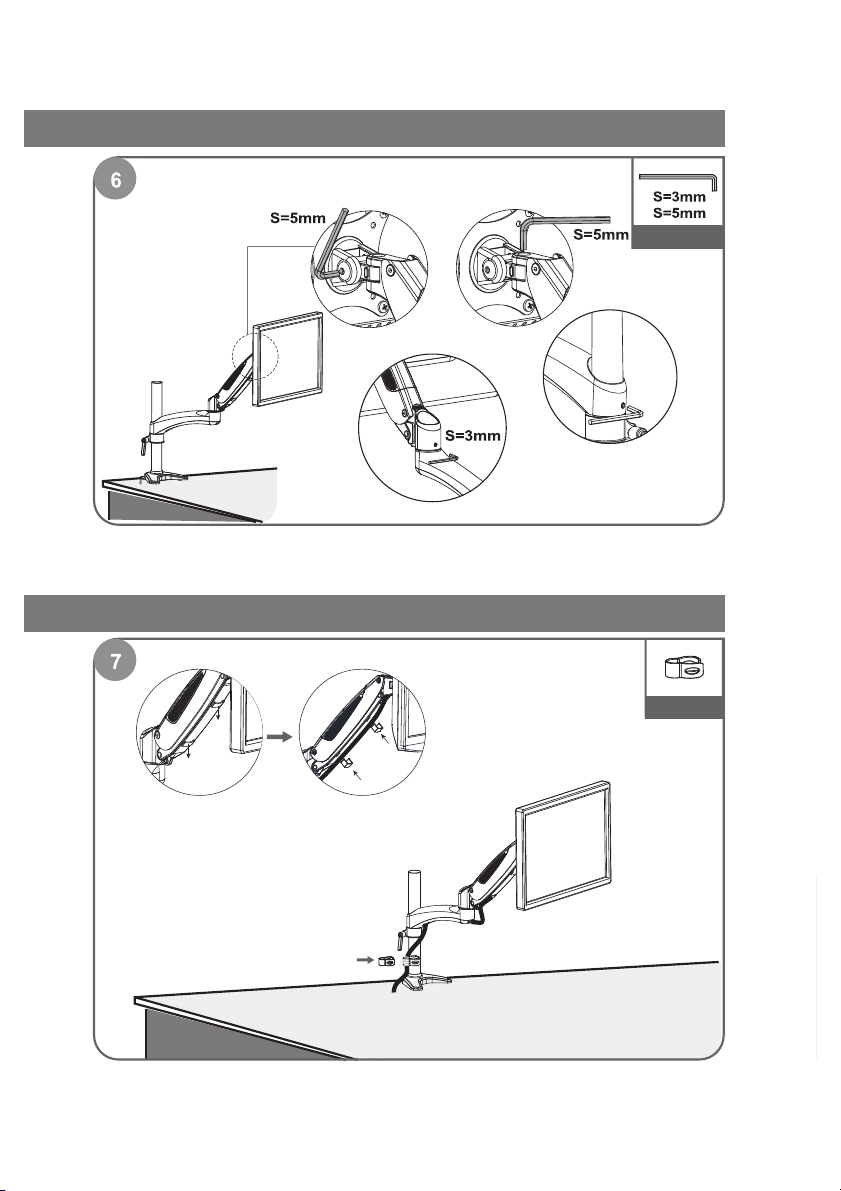

Use a hex wrench to adjust the height tension of the gas spring arm, to keep

different weight of monitors still at any position.

Gas Spring Tension Adjustment

Press down the

arm to a horizontal

position





tension for lighter monitors and


















