21338 Distanzrohr mit Kurbel

Original-Bedienungs- sowie Montageanleitung

Über diese Anleitung

Zweck

Diese Bedienungsanleitung enthält wichtige Informationen, um das Distanzrohr sicher und sach-

gerecht zu montieren, zu bedienen, zu warten und zu entsorgen. Die Bedienungsanleitung richtet

sich an alle Personen, die mit diesen Tätigkeiten beauftragt sind. Vor der Arbeit mit dem Distanz-

rohr ist die Bedienungs- und Montageanleitung vollständig zu lesen. Die Bedienungs- sowie

Kurzbedienungsanleitung sind Bestandteil des Artikels und sind für dessen Lebensdauer auf-

zubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.

Kontaktinformationen

Normen und Standards

Das Distanzrohr ist konform mit folgenden internationalen Normen und Richtlinien:

u2006/42/EG Maschinenrichtlinie

uEN ISO 12100 Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze

uDIN EN 82079-1 Erstellen von Gebrauchsanleitungen – Gliederung, Inhalt und Darstellung

Zusätzlich sind Teile der folgenden Norm erfüllt:

uDIN 56950-3 Veranstaltungstechnik – Maschinentechnische Einrichtungen – Teil 3: Sicher-

uheitstechnische Anforderungen an Stative und Traversenlifte

21338-000-55 Rev.29 03-80-941-00 12/22

Hersteller König & Meyer GmbH & Co. KG

Anschrift Kiesweg 2

97877 Wertheim

Telefon +49 (0)9342 806 0

Telefax +49 (0)9342 806 150

E-Mail [email protected]

Internet www.k-m.de

Produktdaten

Rohrkombination 1 Auszugrohr

Höhenverstellung Stufenlos durch Kurbel mit »Auto Lock« Verriegelungssystem

Ausführung Oberflächen: Pulverlack schwarz

Aufnahme Subwoofer: ø 35 mm

Lautsprecher: ø 35 mm

Sicherheit

Bestimmungsgemäßer Gebrauch

Das Distanzrohr kann seine Funktionsfähigkeit nur mit einer entsprechenden Basis erreichen.

Diese Basis kann ein Subwoofer mit einer passenden Flanschbuchse sein. Das Distanzrohr dient

zur Aufnahme und zum Heben von Boxen/Lautsprecher in der Veranstaltungstechnik und in Pro-

duktionsbereichen mit einem Gewicht von maximal 35 kg. Die Kombination bestehend aus

Basis/Subwoofer, Distanzrohr und Lautsprecher wird nachfolgend als Beschallungssystem be-

zeichnet.

Jede andere Verwendung ist nicht bestimmungsgemäß und damit nicht erlaubt.

Zuwiderhandlungen führen zum Verlust der Garantie sowie jeglicher Gewährleistungsansprüche.

Vorhersehbare Fehlanwendung

Jede andere Benutzung des Beschallungssystemes als die im Kapitel „Bestimmungsgemäßer

Gebrauch“ beschriebene ist verboten. Hierzu gehört z. B.:

uAufstellen auf unebenem oder nicht tragfähigem Untergrund

uAufstellen im Publikumsbereich ohne ausreichende Absperrung

uAufstellen an ungeeignetem Ort (z. B. Fluchtweg)

uAufstellen im Außenbereich ohne Schutz vor Witterungseinflüssen

uÜberschreiten der zulässigen maximalen Traglast

uHeben von nicht geeigneten Objekten oder unzureichend gesicherten Objekten

uUnzureichende Sicherung gegen Kippen

uVerwendung von nicht zugelassenem Zubehör

uBetreten des Beschallungssystemes zum Erreichen von höher gelegenen Orten

uKombination aus ungeeigneten und nicht kompatiblen Komponenten

uAußerkraftsetzung der Sicherheitsverriegelung

uAufgestellte Installation mitsamt Traglast verschieben

uTraglast auf umgelegtes Distanzrohr aufbringen und Beschallungssystem mitsamt Traglast

uaufrichten

Benutzer

Benutzer sind im Rahmen der bestimmungsgemäßen Verwendung im Umgang mit dem Distanz-

rohr vertraut und im gewerblichen Bereich geschult, unterwiesen und können Gefahren eigen-

ständig erkennen. Sie sind physisch in der Lage, die erforderlichen Lasten zu bewegen.

Auszubildende / Praktikanten / Schüler / Studenten dürfen bei körperlicher Eignung unter Beauf-

sichtigung einer fachkundigen Person mit dem Aufbau beauftragt werden.

Besucher

Besucher einer Veranstaltung sind sich der vom Beschallungssystem ausgehenden Gefahren

nicht bewusst. Hierzu zählen vor allem Kinder und psychisch eingeschränkte Personen. Die be-

nannten Personengruppen sind zu jeder Zeit vom Aufstell- und Kippbereich, um das Beschallungs-

system fernzuhalten.

Fachpersonal

Fachpersonal ist eine fachkundige Personengruppe, die sich durch eine Berufsqualifikation oder

durch ausreichend Berufserfahrung alle notwendigen Fertigkeiten angeeignet hat, um die ihr

übertragenen Aufgaben selbstständig ausführen zu können und alle Gefährdungen eigenständig

erkennen zu können.

Zielgruppe

Sicherheitshinweise

Das Distanzrohr entspricht dem aktuellen Stand der Technik und ist mit den notwendigen Sicher-

heitseinrichtungen ausgestattet. Es wurde gemäß den gültigen EU-Richtlinien sowie unter Be-

rücksichtigung der damit zusammenhängenden harmonisierten Normen konstruiert, gebaut und

dokumentiert. Dies wird durch die Einbauklärung bescheinigt.

Die verwendeten Komponenten des Beschallungssystems können allerdings nicht von der Firma

König & Meyer beeinflusst werden. Es muss jede verwendete Kombination/Boxenpaarung, be-

stehend aus Basis, Distanzrohr und Last, aufeinander abgestimmt sein.

Somit ist die Standsicherheit des verwendetem Beschallungssystems bei einer bestimmungs-

gemäßen Verwendung zu prüfen. Hierzu die geltende Stativnorm DIN 56950-3 anwenden. Das

verwendete Beschallungssystem, gilt als standsicher, wenn es vollausgezogen in seiner ungün-

stigsten Position bei Traglast 0,5 m über dem höchsten Punkt und bei einer Neigung von 5° nicht

umkippt.

Das Distanzrohr hat eine Tragfähigkeit von 35 kg. Diese wird mit einer optimalen Basis unter

zentrischer Belastung erreicht. Die verschiedenen Kombinationen können beim Standsicherheits-

test abweichende, beziehungsweise geringere Werte liefern.

Des Weiteren muss die Qualität der Flanschbuchse und der Lautsprechergehäuse gegeben sein.

Die Tragfähigkeit der verwendeten Komponente darf nicht überschritten werden, die entspre-

chende Nutzungsinformation beachten.

Von dem Distanzrohr können hingegen Gefahren ausgehen, wenn die Sicherheits- und Warnhin-

weise in der Bedienungsanleitung und auf den Warnschildern am Distanzrohr nicht beachtet wer-

den. Die Sicherheitshinweise in diesem Kapitel helfen Ihnen dabei, Personen- und Sachschäden

zu vermeiden.

Der Betreiber muss gewährleisten, dass alle Sicherheits- und Warnhinweise verstanden und be-

folgt werden.

Allgemeine Sicherheitshinweise

uDas Distanzrohr bei sichtbaren Beschädigungen oder Verschleißanzeichen nicht mehr ver-

uwenden.

uDas Distanzrohr vor Witterungseinflüssen schützen. Das Stativ ist nicht für den dauerhaften

uBetrieb im Außenbereich ausgelegt.

uDie Aufstellfläche muss einen ebenen und festen Untergrund aufweisen.

uDas Beschallungssystem nicht in Fluchtwegen oder öffentlich zugänglichen Flächen aufstellen.

Warnhinweise

Struktur der Warnhinweise

Alle Warnhinweise in diesem Dokument sind wie folgt strukturiert:

1Gefahrensymbol 2 Signalwort

3Art und Quelle der Gefahr 4 Mögliche Folgen bei Nichtbeachtung

5 Vorgehen zur Gefahrenvermeidung

➀

➄ ➃

➁ ➂

Verantwortung des Betreibers

Der Betreiber muss den sicheren Betrieb des Stativs gewährleisten und die folgenden Vorgaben

unbedingt beachten.

Betriebssicherer Zustand des Distanzrohres

uUnbefugte Personen fernhalten.

uSchäden umgehend beheben. Das Distanzrohr darf bei Beschädigung nicht mehr verwendet

uwerden.

uNur Original-Ersatzteile vom Hersteller verwenden.

uDie örtlichen Unfallverhütungsvorschriften einhalten.

Pflichten gegenüber dem Personal

Folgende Voraussetzungen müssen erfüllt werden:

uDas Personal verfügt über die notwendige Qualifikation und erhält die notwendigen Unter-

uweisungen zur Bedienung des Beschallungssystemes.

uDas Personal hat den für seine Tätigkeit betreffenden Teil der Bedienungsanleitung gelesen

uund verstanden.

uDas Personal hat jederzeit Einblick in die Bedienungsanleitung. Die Bedienungsanleitung

umuss in der Nähe des Distanzrohres aufbewahrt werden.

Anforderungen an das Personal

Folgende Voraussetzungen durch das Bedienpersonal müssen erfüllt werden:

uPersonen, deren Reaktionsfähigkeit z. B. durch Drogen, Alkohol oder Medikamente beeinflusst

uist, dürfen nicht an dem Beschallungssystem arbeiten.

uPersonal muss Sicherheits- und Gefahrenhinweise beachten.

uDas Personal trägt ggf. die notwendige Schutzausrüstung.

uPersonal muss Stativ und Arbeitsplatz sauber halten.

uNicht autorisierte Personen müssen sich von dem Beschallungssystem fernhalten.

Bedeutung der Signalworte und Symbole

Die folgenden Signalworte werden in diesem Dokument verwendet:

Signalwort Bedeutung, Folgen bei Nichtvermeidung

WARNUNG Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder

zu schweren Verletzungen führen kann.

VORSICHT Weist auf eine möglicherweise gefährliche Situation hin, die zu gering-

fügigen oder leichten Verletzungen führen kann.

Übersicht

Lieferumfang

Anzahl Benennung

1 Distanzrohr

1 Klemmschraube M8 × 21 mm

1 Klemmschale mit darunter liegender Kurzbedienungsanleitung

Artikel-Nr. 21338-000-55

Verstellbereich:

Höhe

1040 - 1605 mm

Aufnahme ø

Subwoofer

Lautsprecher

ø 35 mm

Packmaß (Länge / Breite / Höhe) 1130 / 180 / 75 mm

Gewicht 3,5 kg

Höhe der Kurbelachse ohne Basis 740 mm

Tragfähigkeit 35 kg

Technische Daten

Die Klemmschraube 1muss vor der er-

sten Verwendung einmalig in das Kurbel-

gehäuse eingeschraubt werden.

Kurbel von Transportstellung in Bedien-

stellung bringen:

Klemmscheibe 2Richtung Kurbelgehäuse

drehen. Kurbel um 180° herausklappen

und die Klemmscheibe wieder fest an die

Kurbel schrauben.

Unter der Klemmschale 3befindet sich die

Kurzbedienungsanleitung. Durch abzie-

hen der Klemmschale kann die Kurz-

bedienungsanleitung (KBA) entnommen

werden. Nach der Verwendung ist die

Kurzbedienungsanleitung wieder hinter

der Klemmschale am Distanzrohr anzu-

bringen.

Aufbau

1 Auszugrohr 2 Fingerschutz

3 Klemmscheibe 4 Kurbel

5Klemmschale mit KBA 6 Grundrohr

7Entriegelungstaste 8 Klemmschraube

9 Kurbelgehäuse

Betriebsbedingungen

Umgebungstemperaturen

Umgebungstemperaturen Betrieb + 5° C bis + 30° C

Mindest-/Höchsttemperaturen - 30° C bis + 80° C

Luftfeuchtigkeit 40 % bis 60 %

Lebensdauer

Das Distanzrohr ist auf eine Lebensdauer von 10 Jahren ausgelegt. Die Lebensdauer ist abhän-

gig von der Art und Häufigkeit der Verwendung des Distanzrohres. Das Distanzrohr darf nicht

mehr verwendet werden, sobald an einem sicherheitsrelevanten Teil des Distanzrohres Abnut-

zungserscheinungen auftreten.

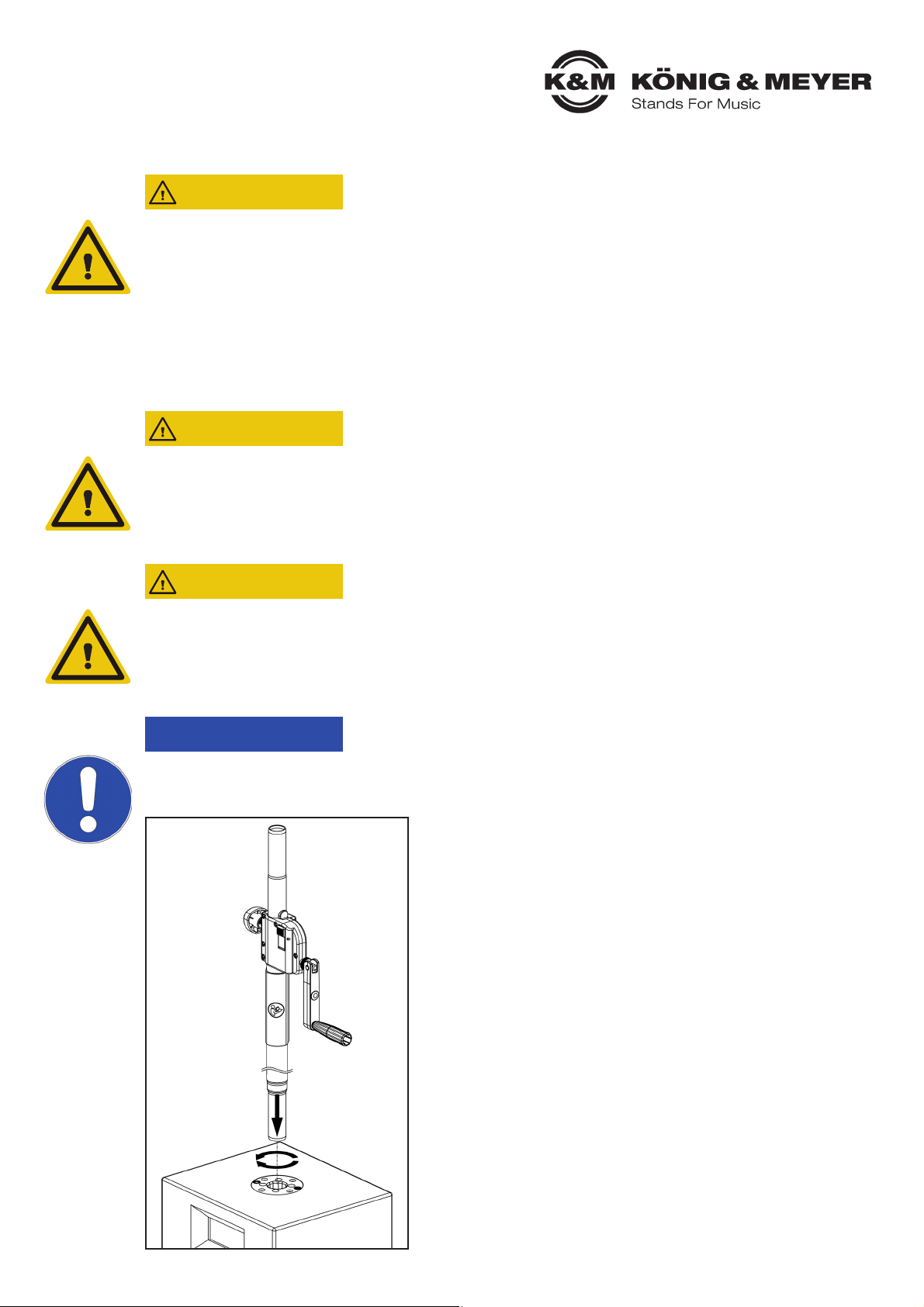

Verlust der Standfestigkeit

Verletzungen durch kippendes Beschallungssystem möglich.

uBeschallungssystem auf ebenem Boden aufstellen

uStandsicherheit des Beschallungssystemes prüfen

uKlemmschrauben anziehen

uAuf gleichmäßige (zentrische) Gewichtsverteilung der Last achten

uDer Schwerpunkt der Last sollte innerhalb der Basis liegen

uBeim Betätigen der Kurbel das Beschallungssystem festhalten

WARNUNG

Quetschstellen

Verletzungen der Finger möglich.

uDie Kurbel bei Kurbelbewegungen immer mit der ganzen Hand umfassen

uGgf. geeignete Schutzhandschuhe tragen

VORSICHT

Hindernisse im Bewegungsbereich

Verletzung durch Stolpern möglich.

uSicherheitsbewußt arbeiten

uBewegungsbereich für Unbefugte absperren

VORSICHT

Vor jeder Verwendung muss eine Sicht- und Funktionsprüfung des Distanzrohres durch-

geführt werden.

HINWEIS

Bedienung

uDistanzrohr auf betriebssicheren Zustand und Funktion

uprüfen

uDistanzrohr auf Schäden und Verschleiß prüfen

uBesondere Umgebungsbedingungen beachten

Distanzrohr montieren

✓Distanzrohr auf betriebssicheren Zustand und Funktion

✓überprüft

✓Distanzrohr auf Schäden und Verschleiß überprüft

✓Qualität der Basis überprüft

Distanzrohr auf Basis aufsetzen und komplett in die Flansch-

buchse schieben.

Die Demontage erfolgt in umgekehrter Reihenfolge mit ein-

gefahrenem Auszugsrohr und ohne Last.

Last anheben

✓Das Beschallungssystem ist sicher aufgestellt.

✓Das Auszugsrohr befindet sich in der unteren Endlage.

✓Die Klemmschrauben sind festgezogen.

✓Falls die Last sich im Bewegungsbereich der Kurbel befindet, muss das Auszugrohr vor dem

✓Aufsetzen der Last um ca. 100 mm freigekurbelt werden.

Last absenken

✓Das Beschallungssystem ist sicher aufgestellt.

1Die Last aufsetzen.

2Die Klemmschraube des Kurbelgehäuses lösen.

3Die Kurbel im Uhrzeigersinn drehen, bis die ge-

3wünschte Höhe erreicht ist. Distanzrohr mit der

3freien Hand stabilisieren.

4Die Klemmschraube festziehen.

1Die Klemmschraube des Kurbelgehäuses lösen.

2Mit einer Hand die Kurbel sichern. Mit der ande-

2ren Hand das Kurbelgehäuse sichern. Die Last

2leicht anheben, um die Entriegelungstaste zu

2entlasten. Dazu Druck auf die Kurbel im Uhrzei-

2gersinn ausüben.

3Mit dem Daumen die Entriegelungstaste drücken.

4Die Kurbel entgegen dem Uhrzeigersinn drehen

4und die Last absenken.

5Die Entriegelungstaste loslassen.

6Die Klemmschraube festziehen.

This manual suits for next models

Table of contents

Languages:

Other Konig & Meyer Rack & Stand manuals

Konig & Meyer

Konig & Meyer 16310 User manual

Konig & Meyer

Konig & Meyer 11965 User manual

Konig & Meyer

Konig & Meyer 80360 User manual

Konig & Meyer

Konig & Meyer 26740 User manual

Konig & Meyer

Konig & Meyer 18813 User manual

Konig & Meyer

Konig & Meyer 151/4 User manual

Konig & Meyer

Konig & Meyer 24120 User manual

Konig & Meyer

Konig & Meyer 16312 User manual

Konig & Meyer

Konig & Meyer 21302 User manual

Konig & Meyer

Konig & Meyer 19794 User manual

Konig & Meyer

Konig & Meyer 18807 User manual

Konig & Meyer

Konig & Meyer Wind-Up stand 3000 Quick guide

Konig & Meyer

Konig & Meyer Elegance User manual

Konig & Meyer

Konig & Meyer Overture User manual

Konig & Meyer

Konig & Meyer 24150 User manual

Konig & Meyer

Konig & Meyer 19752 User manual

Konig & Meyer

Konig & Meyer Roadie User manual

Konig & Meyer

Konig & Meyer 25993 User manual

Konig & Meyer

Konig & Meyer Double 17620 User manual

Konig & Meyer

Konig & Meyer 21348 User manual

Konig & Meyer

Konig & Meyer 19713 User manual

Konig & Meyer

Konig & Meyer 26782 User manual

Konig & Meyer

Konig & Meyer 18810 Omega User manual

Konig & Meyer

Konig & Meyer 19671 Specification sheet

Popular Rack & Stand manuals by other brands

Salamander

Salamander Acadia AC/W/L400/WH Assembly instructions

Fohhn

Fohhn VAT-09 Mounting instruction

ricoo

ricoo FS0522 quick start guide

AMSOIL

AMSOIL BMK-22 Installation and service instructions

Kargo Master

Kargo Master 48220 installation guide

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 installation instructions

ricoo

ricoo S1222 installation instructions

Ready-Set-Mount

Ready-Set-Mount RSMCM602 instruction manual

VidaBox

VidaBox VB MNT FFS2 installation guide

Welch Allyn

Welch Allyn 48960 Assembly instructions

Arkon

Arkon CM035-ST-2 installation instructions

PROEL

PROEL PLWIN60C user manual

Agilent Technologies

Agilent Technologies E2609B installation guide

Mustang

Mustang MV-ARM4 installation guide

Mounting Solutions

Mounting Solutions WRM-320 manual

Pyle

Pyle PMKSPAD1 manual

ShelterIt

ShelterIt 21208 installation instructions

SPL

SPL RackPack?4 1040 manual
