Konig & Meyer 19782 Specification sheet

19782 Kamera-Tischstativ

Nutzungsinformation

Bestimmungsgemäße Verwendung

Das Kamera-Tisch-Stativ ist für die Aufnahme von Kompaktkameras, Action-Kameras, Web-

Cams, Mini-Beamer und mobile Recorder mit einem 1/4" Gewinde geeignet. Durch das Kugel-

gelenk kann das montierte Equipment 360° gedreht und in jeder beliebigen Position geklemmt

werden. Die Neigung ist stufenlos 90° einstellbar. Das Kamera-Tischstativ ist für eine Tragfähig-

keit von 1 kg ausgelegt.

Vorhersehbare Fehlanwendung

Stativ nicht mit montiertem Equipment transportieren. Die Klemmschraube oder die Spannhebel

nicht öffnen, ohne das montierte Equipment festzuhalten.

Allgemeines

uDas Stativ muss mit allen drei Beinen auf einen ebenen und tragfähigen Untergrund abgestellt

uwerden.

uDer Nutzer muss körperlich und fachlich geeignet sein.

uDas zu montierende Equipment muss mit einem 1/4" Gewinde ausgestattet sein. Bedienungs-

ubzw. Montageanleitung des verwendeten Equipments beachten. Hier gilt es die maximale Ein-

uschraubgewindetiefe zu berücksichtigen. Ein zu weit eingeschraubtes Gewinde kann Schäden

uam Equipment verursachen.

uDas montierte Equipment sollte möglichst zentrisch auf dem Stativ sitzen. Ansonsten besteht

ueine erhöhte Kippgefahr.

uDurch Umfallen oder Herabfallen des Kamera-Tischstatives können Personen und Sach-

uschäden entstehen.

uDurch die Verstellmöglichkeit besteht Quetschgefahr zwischen den Bauteilen.

uDie Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer

uaufzubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.

Gewährleistung

Keine Gewährleistung wir übernommen für Schäden, die entstanden sind durch:

uNichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und

uMontagehinweise.

uUngeeignete oder nicht bestimmungsgemäße Anwendung.

uFehlerhafte Installation bzw. Inbetriebnahme durch den Käufer oder Dritte.

uNatürliche Abnutzung.

uNachlässiger Umgang.

uUnsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.

uEinwirkung von Teilen fremder Herkunft.

uVerwendung von nicht originalen Ersatzteilen.

Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne

Genehmigung des Herstellers untersagt.

Montage

Zur Montage des Kamera-Tischstatives gehen Sie wie folgt vor:

1.) Auspacken und Artikel auf Beschädigungen und Vollständigkeit prüfen

Technische Daten

Material

Sockel, Führungsbuchse: PA-6, schwarz

Spannhebel: POM, schwarz

Parkettschoner: TPE

Rändelscheibe: Schwarz eloxiert

Gewindebolzen, Klemmbolzen, Kugelgelenk: Stahl, verzinkt

Füße, Grund-, Auszugsrohr: Stahl, pulverbeschichtet schwarz

Gelenkkörper: Zinkdruckguss, pulverbeschichtet schwarz

Gewindestift: Stahl, blank

Klemmschraube: PA und Stahl verzinkt

Tragfähigkeit 1 kg

Maße und

Verstellbereich

Fußkreis-ø 260 mm

Höhe 280 bis 488 mm

Kugelgelenk 360° drehbar und 90° schwenkbar

Verpackung 70 x 70 x 270 mm

Gewicht 0,53 kg

Das Kamera-Tischstativ ist komplett montiert.

Zum Aufstellen des Statives die drei Beine nach

außen klappen bis sie spürbar einrasten.

Störung und Fehlersuche

Störung/Ursache Prüfen/Behebung

Stativ wackelt oder

steht instabil ●Untergrund auf Verschmutzung oder Unebenheiten prüfen.

Equipment schlingert auf

Kugelgelenk

●Schraubverbindungen auf festen Sitz prüfen und bei

●Bedarf fest anziehen.

2.) Montage des Equipments und Einstellen der gewünschten Position

!Beim Einstellen der Position besteht Quetschgefahr zwischen den Bauteilen!

Wartung, Reinigung und Instandsetzung

uWartung: Regelmäßige Kontrolle auf festen Sitz der Schraubverbindungen.

uReinigung: Zum Reinigen des Kamera-Tischstatives ein leicht befeuchtetes Tuch benutzen.

uKeine chlorhaltigen oder scheuernde Reinigungsmittel verwenden. Diese verursachen

uSchäden an Oberfläche und Lack.

uInstandsetzen: Auftretende Schäden sofort beheben und Kamera-Tischstativ nicht weiter be-

unutzen.Instandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderlichen

uKenntnisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über

uwww.k-m.de.Hier gelangen Sie anhand der Artikelnummer, die Sie auf dem Typenschild

ufinden, zu einementsprechenden Ersatzteilblatt. Über dieses können Sie die fehlenden oder

udefekten Teile Nachbestellen.

Equipment auf Stativ aufschrauben. Mit Hilfe der Rändel-

scheibe kann das aufgeschraubte Equipment gegebe-

nenfalls arretiert werden.

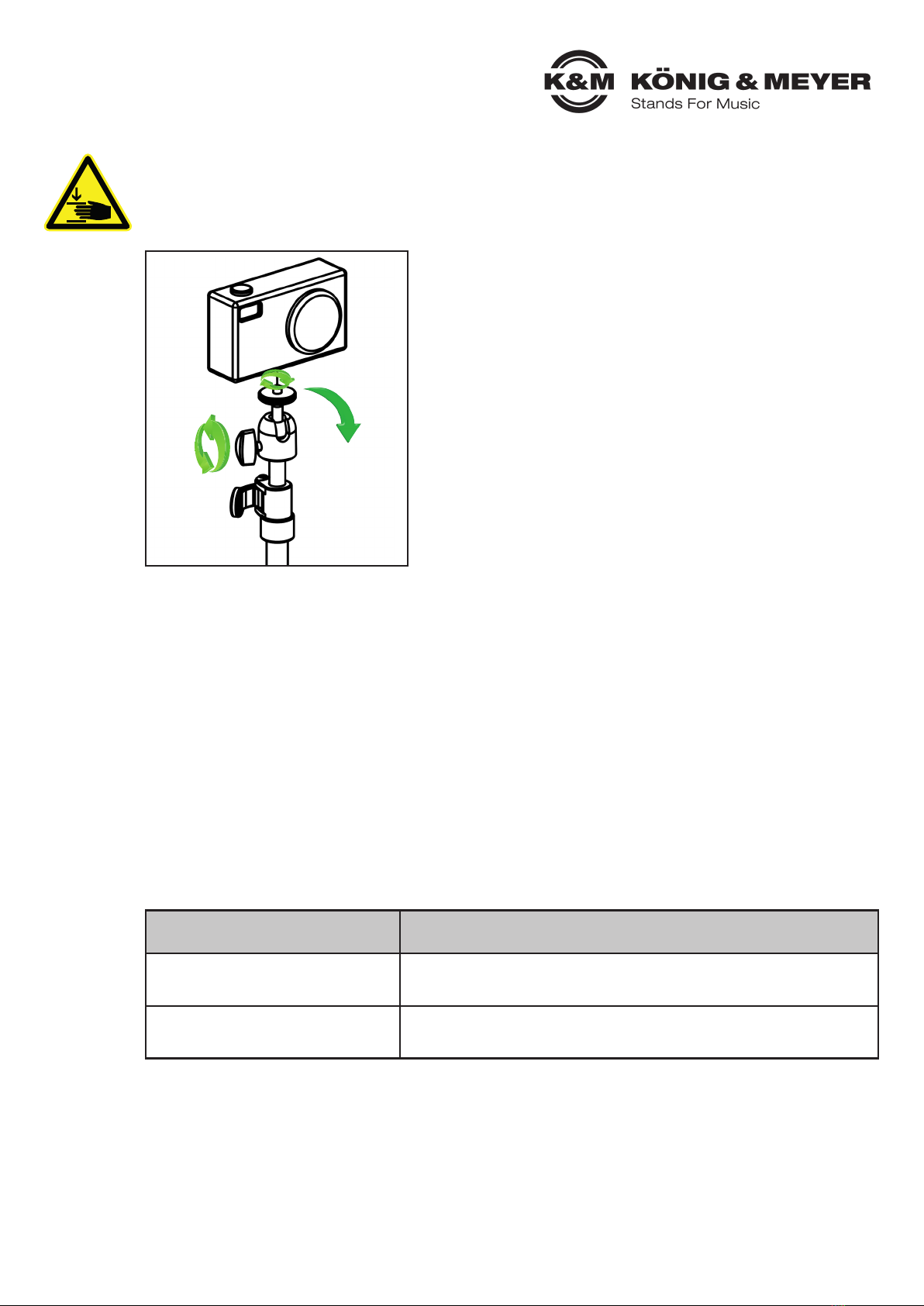

Zum Einstellen der Richtung bzw. der Winkellage das

aufgeschraubte Equipment festhalten und die Klemm-

schraube lösen. Die gewünschte Position am Kugel-

gelenk einstellen und die Klemmschraube wieder be-

festigen. Die Höhe kann über die beiden Spannhebel

verstellt werden. Hierzu einen der beiden Spannhebel

nach außen drücken, die gewünschte Position einstellen

und den Spannhebel wieder in seine Ausgansposition

bringen.

Die Demontage erfolgt in umgekehrter Reihenfolge.

Lagerung, Entsorgung

Lagern Sie die Kamera-Tischstativ an einem trockenen Ort.

Führen Sie zerlegte Bestandteile der Wiederverwertung zu:

uVerschrotten Sie alle Komponenten aus Metall.

uFühren Sie alle Komponenten aus Kunststoff, Papier und Kartonage der Wiederverwertung

ubzw. Recycling zu.

uSortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie

udiese gemäß den örtlichen Bestimmungen.

Kontaktinformation

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Telefon: 09342/8060

Telefax: 09342/806-150

E-Mail: [email protected]

Web: www.k-m.de

19782-100-55 Rev.03 03-80-047-00 5/21

19782 Desktop camera stand

Information for use

Intended use

The desktop camera stand with 1/4" threaded connection is designed to support compact

cameras, action cameras, web cams, mini-projectors and mobile recorders. Thanks to the ball

joint the mounted devices can be rotated by 360° and clamped in any position. The incline is

stepless adjustable by 90°. The table stand is construed for a load capacity of 1 kg.

Foreseeable misapplication

Never transport a stand with mounted device. Securely hold the mounted equipment before

loosening clamping screw or clamping levers.

General

uThe stand must be placed on a level and stable surface.

uThe user should be physically fit and technically competent.

uThe device to be mounted should be equipped with a 1/4" thread. Follow the respective

uoperating instructions or assembly instructions regarding the device. The maximum screw

upenetration must be observed otherwise it may damage the equipment.

uThe mounted device should be placed as centrically as possible on the stand to avoid

uincreased risk of tipping.

uInjuries und damages can be caused to individuals or property if the camera stand should

utip or fall.

uBecause of the adjustability of the components there is finger trap risk between the

ucomponents.

uThe usage information is an integral part of the product and should be kept for its service life

uor passed on to any subsequent owner or user.

Warranty

No warranty is given for damage caused by:

uNon-observance of the usage information and the "General safety and assembly instructions".

uUnsuitable or improper use.

uIncorrect installation or commissioning by the buyer or third parties.

uNatural wear and tear.

uCareless handling.

uImproper modifications or repair work by the buyer and third parties.

uImpact on components of foreign origin.

uUse of non-original spare parts.

Modifications, additions and conversions that may impair safety are prohibited without the manu-

facturer's approval.

Mounting

To mount the desktop camera stand, proceed as follows:

1.) Unpack and check product for damage and completeness

Technical data

Material

Base, guide bush: PA-6, black

Clamping lever: POM, black

Floor protector: TPE

Knurled washer: Black anodised

Threaded bolt, clamping bolt, ball joint: Steel, galvanised

Feet, base tube, extension tube: Steel, powder-coated black

Joint: Zinc die-cast, powder-coated black

Threaded pin: Steel, blank

Clamping screw: PA and steel, zinc plated

Load capacity 1 kg

Dimensions and

adjustment range

Base circle ø 260 mm

Height 280 to 488 mm

Ball joint 360° rotable and 90° tiltable

Packaging 70 x 70 x 270 mm

Weight 0.53 kg

The desktop camera stand is completely assembled.

To set up the stand, unfold the three legs until they

click into place.

Fault and troubleshooting

Fault/cause Check/Remedy

Stand wobbles ●Check the surface for dirt or unevenness.

Equipment wobbles on

universal joint

●Check screw connections for tightness and tighten if

●necessary.

2.) Mounting the equipment and adjusting the desired position

!When adjusting the position, there is a crushing risk between the components!

Maintenance, cleaning and repair

uMaintenance: Regularly check if the screw connections are tight.

uCleaning: Use a slightly damp cloth to clean the desktop camera stand.

uDo not use chlorinated or abrasive cleaning agents. These will cause damage to the surface

uand varnish.

uRepair: Immediately repair any damage that occurs and stop using the desktop camera stand.

uMaintenance work may only be carried out if you have the necessary knowledge. If any parts

uare missing, contact the manufacturer at www.k-m.de. Here you can find a corresponding

uspare parts list by entering the article number on the type label. Use this page to reorder

umissing or damaged components.

Screw the equipment onto the stand. If necessary, the

equipment can be locked in place with the help of the

knurled disc.

To adjust the direction or the angular position, hold the

screwed-on equipment and loosen the clamping screw.

Set the desired position and retighten clamp.

The height can be adjusted using the two clamping

levers. Do this by pushing one of the two clamping levers

outwards, set the desired position and return the clam-

ping lever to its original position.

Dismantling is carried out in reverse order.

Storage, disposal

Store the desktop camera stand in a dry place.

Recycle disassembled components:

uScrape all components made of metal.

uRecycle or reuse all plastic, paper, and cardboard components.

uSort all other components according to material composition and dispose of them

uaccording to local regulations.

Contact information

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Germany

Phone: 09342/8060

Fax: 09342/806-150

E-Mail: [email protected]

Web: www.k-m.de

19782-100-55 Rev.03 03-80-047-00 5/21
