Kohler K-6340 Assembly instructions

Homeowners Guide

Pull-Out Kitchen Sink Faucet

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de

Mcorresponden a México (Ej.

K-12345M)

Français, page “Français-1”

Español, página “Español-1”

K-6340

1025492-5-D

Thank You For Choosing Kohler Company

Thank you for choosing the Bold Look of Kohler. Kohler craftsmanship

offers you a rare combination of proven performance and graceful

sophistication that will satisfy you for years to come. The

dependability and beauty of your Kohler product will surpass your

highest expectations. We’re very proud of our products here at Kohler

and we know you will be too.

Please take a few minutes to study this Homeowners Guide. Pay

special attention to the care and cleaning instructions.

All information in this manual is based upon the latest product

information available at the time of publication. At Kohler, we

constantly strive to improve the quality of our products. We reserve

the right to make changes in product characteristics, packaging or

availability at any time without notice.

Your New Kohler Kitchen Faucet

Your new Kohler kitchen faucet blends classic styling with the ease of

operation for a unique expression in your kitchen. All metal

construction and one-piece ceramic valving provide trouble-free

operation even under the hardest water conditions.

Care and Cleaning

For best results, keep the following in mind when caring for your

KOHLER product:

•Use a mild detergent such as liquid dishwashing soap and warm

water for cleaning. Do not use abrasive cleaners that may scratch

or dull the surface.

•Carefully read the cleaner product label to ensure the cleaner is

safe for use on the material.

•Always test your cleaning solution on an inconspicuous area

before applying to the entire surface.

•Do not allow cleaners to sit or soak on the surface.

•Wipe surfaces clean and rinse completely with water immediately

after cleaner application. Rinse and dry any overspray that lands

on nearby surfaces.

•Use a soft, dampened sponge or cloth. Never use an abrasive

material such as a brush or scouring pad to clean surfaces.

For detailed cleaning information and products to consider, visit

www.kohler.com/clean. To order Care & Cleaning information, call

1-800-456-4537 and press 1 for Kohler Products and then 3 for

Literature.

1025492-5-D 2 Kohler Co.

Lifetime Limited Warranty — USA and Canada

Kohler Co. warrants its faucets manufactured after January 1, 1997, to

be leak and drip free during normal residential use for as long as the

original consumer purchaser owns his/her home. *If the faucet should

leak or drip during normal use, Kohler will, free of charge, mail to the

purchaser the cartridge necessary to put the faucet in good working

condition.

Kohler also warrants all other aspects of the faucet, except gold ﬁnish,

to be free of defects in material and workmanship during normal

residential use for as long as the original consumer purchaser owns

his/her own home. If a defect is found in normal residential use,

Kohler Co. will, at its election, repair, provide a replacement part or

product, or make appropriate adjustment. Damage to a product caused

by accident, misuse, or abuse is not covered by this warranty. Proof of

purchase (original sales receipt) must be provided to Kohler with all

warranty claims. Kohler Co. is not responsible for labor charges,

installation, or other consequential costs. In no event shall the liability

of Kohler exceed the purchase price of the faucet.

If the faucet is used commercially, Kohler warrants the faucet to be free

from defects in material and workmanship for one (1) year from the

date the product is installed, with all other terms of this warranty

applying except duration.

If you believe that you have a warranty claim, contact Kohler Co.,

either through your Dealer, Plumbing Contractor, Home Center or

E-tailer, or by writing: Kohler Co., Attn.: Customer Service Department,

444 Highland Drive, Kohler, WI 53044, USA. Please be sure to provide

all pertinent information regarding your claim, including a complete

description of the problem, the product, model number, color, ﬁnish,

the date the product was purchased and from whom the product was

purchased. Also include your original invoice. For other information,

or to obtain the name and address of the service and repair facility

nearest you, call 1-800-4-KOHLER from within the USA, 1-800-964-5590

from within Canada and 001-877-680-1310 from within Mexico.

The foregoing warranties are in lieu of all other warranties, express

or implied, including but not limited to the implied warranties of

merchantability and ﬁtness for a particular purpose.

Seller disclaims any liability for special, incidental or consequential

damages. Some states/provinces do not allow limitations of how long

an implied warranty lasts or the exclusion or limitation of such

damages, so these limitations and exclusions may not apply to you.

This warranty gives the consumer speciﬁc legal rights. You may also

have other rights that vary from state/province to state/province. This

warranty is to the original consumer purchaser only, and excludes

Kohler Co. 3 1025492-5-D

Lifetime Limited Warranty — USA and Canada (cont.)

product damage due to installation error, product abuse, or product

misuse, whether performed by a contractor, service company, or the

consumer.

This is our exclusive written warranty.

*Trend

faucets, MasterShowerTM Tower, polished gold ﬁnish, all items

within the ″Fixture Related″section of the KOHLER Faucets Price

Book, drains, Duostrainer

sink strainers, soap/lotion dispensers and

faucets used in commercial settings are covered by Kohler’s one-year

limited warranty.

One-Year Warranty — Mexico

For Mexico Only

KOHLER CO.

It is recommended that at the time of purchase, you verify that all

accessories and components are complete in this package.

This Kohler product is warranted to be free of defects in material and

workmanship for one (1) year from the date of purchase as shown on

the invoice or receipt.

1. Kohler Co. will only service its commercialized products through its

authorized distributors.

2. To obtain warranty service, please present the invoice and

corresponding warranty.

3. Through its authorized distributors, Kohler Co. promises to repair

the defective product or provide a new replacement or an equivalent

model (in those cases that the model has been discontinued) when the

product is beyond repair, without any charge to the consumer.

4. The time of repair will not exceed six (6) weeks commencing on the

date the product is received.

5. It is recommended that the consumer save the invoice or receipt as

additional protection, as it may substitute the warranty in the case that

there is a discrepancy in the validity of the warranty.

EXCEPTIONS AND RESTRICTIONS

The Warranty will not be valid in the following cases:

1. When the product is not operated in accordance with the

instructions concerning use and operation set forth in the owner’s

manual or installation instructions, and when the recommendations

and warnings included are not observed.

1025492-5-D 4 Kohler Co.

One-Year Warranty — Mexico (cont.)

2. When the product has been modiﬁed or dismantled partially or

totally; or has been used in a negligent fashion and as a consequence

has suffered damages attributable to the consumer, individual, or

hardware not authorized by Kohler Co.

3. This warranty does not cover the damages as a result of disaster

such as ﬁre or acts of God, including ﬂooding, earthquake, or electric

storms, etc. To obtain a list of distributors in your area where you can

exercise your rights under this warranty, please call 001-877-680-1310.

KOHLER CO., KOHLER, WI 53044 U.S.A.

IMPORTER:

INTERNACIONAL DE CERÁMICA, S.A. DE C.V.

AV. CARLOS PACHECO NO. 7200

CHIHUAHUA, CHIH., MEXICO C.P. 31060

TEL: 52 (14) 29-11-11

Kohler Co. 5 1025492-5-D

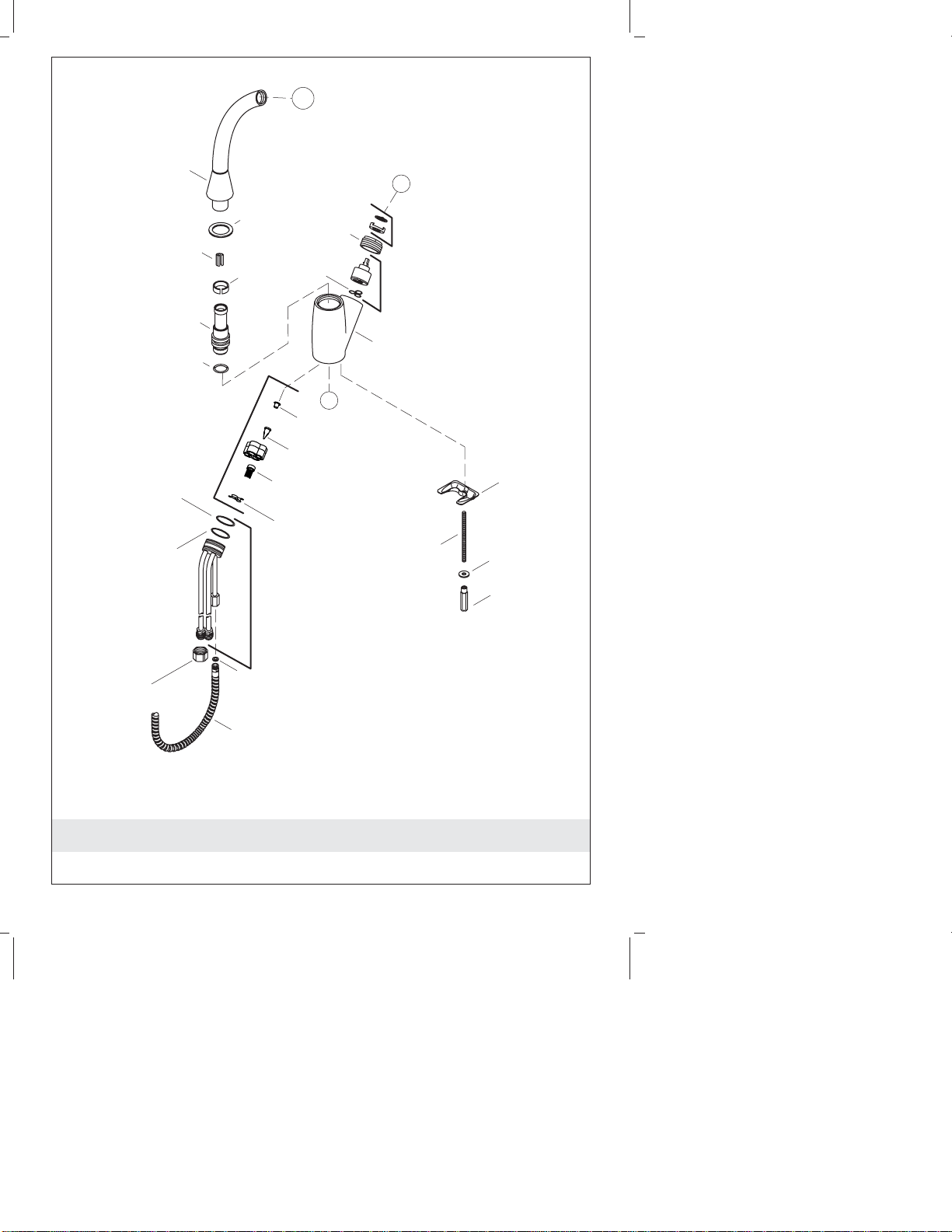

Service Parts

86828

71020

1036604**

Spout

77114

Bearing

79510

65451

O-Ring

41496

Bushing

79590

Washer

1000745**

Body

97221

O-Ring

97221

O-Ring

1001475

Valve Body

32751

Coupling Nut

78338

Washer

Check Valve

77548

Valve

Seal

77457**

Nut 77555

1002856

Bracket

1021038

Stud

52202

Washer

78150

Nut

Limit Stop

**Finish/color code must be specified when ordering.

1005215 1003848

Retainer

1005213

Check Valve

1005214

Seal

Vacuum

Breaker

Hose

Guide

1054559**

Hose (Includes 78338)

1025492-5-D 6 Kohler Co.

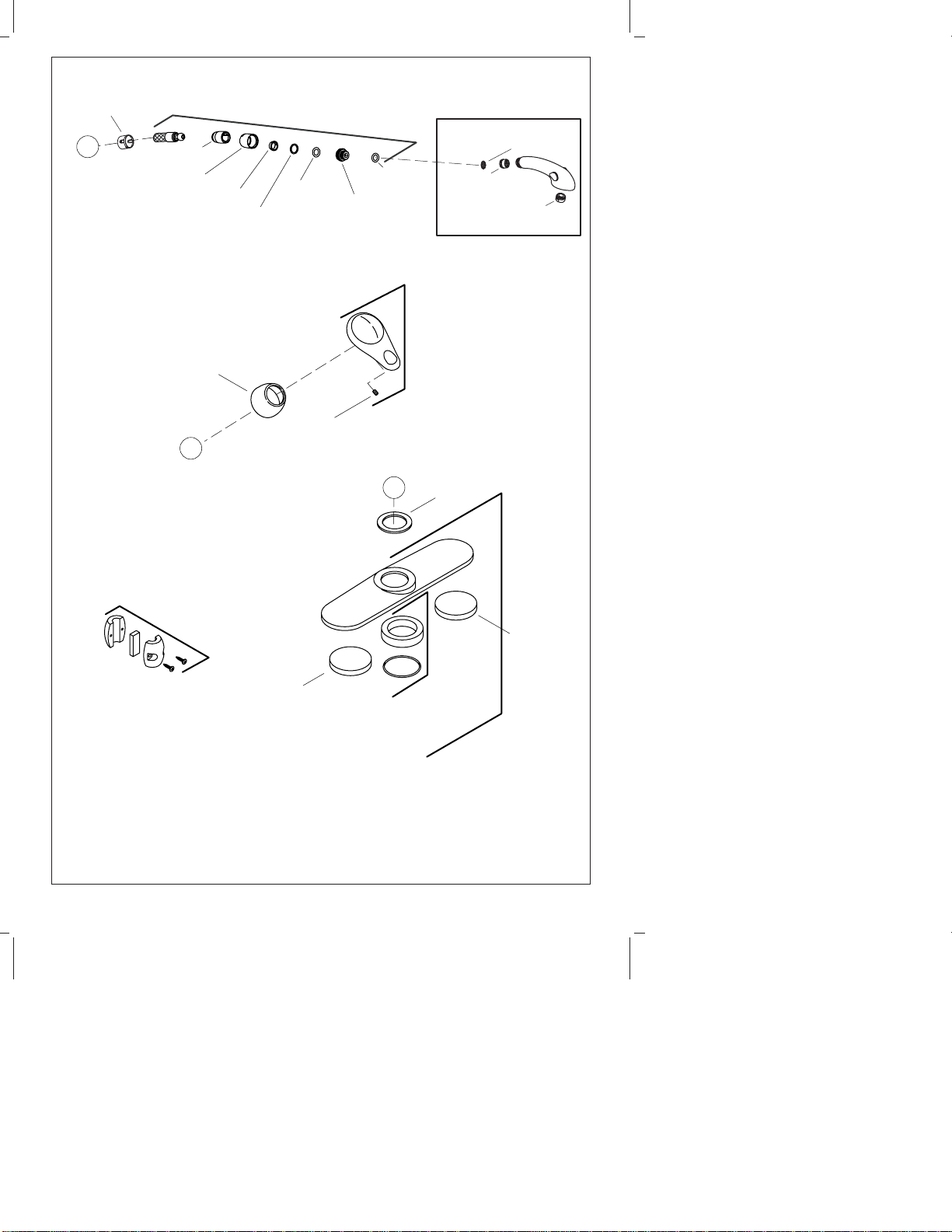

75022**

Bonnet

34037

Gasket

75039

Gasket

86771 75039

Gasket

77091**

Escutcheon

Spacer with

O-Ring

**Finish/color code must be specified when ordering.

1032105**

Handle

76713

Setscrew

1054559** (Includes 78338)

Hose

1031189

Insert

1022688

Cover

1010355**

Nut 1011119

Retainer 1011608

Washer

34263

O-Ring 1034589

Retainer

1036389

O-Ring

Spray

1036940**

1038969

Check Valve

86125**

Aerator

36689

Screen

1052379

Weight & Screws

Kohler Co. 7 1025492-5-D

Guide du propriétaire

Robinet d’évier de cuisine escamotable

Merci d’avoir choisi la compagnie Kohler

Merci d’avoir choisi la ligne The Bold Look of Kohler. Le travail soigné

des artisans de Kohler vous fera apprécier une rare combinaison de

performances prouvées et une sophistication gracieuse, qui vous

satisferont pour les années à venir. La ﬁabilité et la beauté de votre

robinet Kohler surpasseront vos plus grandes espérances. Chez Kohler,

nous sommes ﬁers du rendement de nos produits et nous savons que

vous le serez aussi.

Veuillez prendre s’il vous plait quelques minutes pour consulter ce

guide du propriétaire. Prêter une attention toute particulière aux

instructions d’entretien et de nettoyage.

Tous les renseignements contenus dans ce manuel ont été revus et

corrigés avant sa publication. Chez Kohler, nous veillons constamment

à améliorer la qualité de nos produits. Nous nous réservons le droit

d’apporter des modiﬁcations aux caractéristiques, conditionnements et

disponibilités des produits à tout moment, et ce sans préavis.

Votre nouveau robinet de cuisine Kohler

Votre nouveau robinet de cuisine Kohler combine un stylisme classique

et une facilité d’utilisation pour une expression unique dans votre

cuisine. Toute construction métallique et valve en céramique d’une

pièce fonctionnent sans problèmes, même dans des régions où les

conditions d’eau sont les plus rudes.

Entretien et nettoyage

Pour de meilleurs résultats, prendre ce qui suit en considération lors de

l’entretien de votre produit KOHLER:

•Utiliser un détergent doux tel que liquide pour vaisselle et de

l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs

car ils pourraient rayer ou abîmer la surface.

•Lire attentivement l’étiquette du produit de nettoyage pour

vériﬁer qu’il soit adéquat à utiliser sur le matériau.

•Toujours tester la solution de nettoyage sur une surface la moins

évidente avant de l’appliquer sur la totalité de la surface.

•Ne pas permettre aux nettoyants de reposer sur la surface.

Kohler Co. Français-1 1025492-5-D

Entretien et nettoyage (cont.)

•Essuyer les surfaces et rincer complètement avec de l’eau

immédiatement après l’application du nettoyant. Rincer et sécher

tout éclaboussement sur les surfaces annexes.

•Utiliser une éponge ou un chiffon doux et humide. Ne jamais

utiliser de matériau abrasif tel que brosse ou éponges à récurer

pour nettoyer les surfaces.

Pour l’information détaillée de nettoyage et des produits à considérer,

visiter www.kohler.com/clean. Pour commander des informations

d’entretien et de nettoyage, composer le 1-800-456-4537 puis presser 1

pour les produits Kohler et 3 pour littérature.

Garantie limitée à vie pour les É.U. et le Canada

Kohler Co. garantit que ce produit fabriqué après le 1er Janvier 1997 ne

gouttera pas, ne fuira pas pendant son utilisation normale à la maison,

aussi longtemps que sont prorpietaire en fait l’usage*. Si le robinet

goutte ou à des fuites en cours d’utilisation normale, Kohler Co. vous

enverra par courrier, sans supplement, la cartouche nécessaire pour

remettre le robinet en bonne condition de fonctionnement.

Kohler garantit aussi que toutes les caractéristiques de ce robinet, à

l’exception de la ﬁnition dorée, sont exemptes de défaut et de

fabrication durant son utilisation résidentielle normale, aussi longtemps

que l’acquéreur initial soit propriétaire de son domicile. Si un défaut

est décelé en cours d’usage normal domestique, Kohler Co. décidera à

sa discrétion, de réparer, de remplacer ou d’effectuer les réglages

appropriés. Cette garantie n’offre pas de protection contre les

dommages causés par accident, mauvais usage ou mauvais traitement.

Une preuve d’achat (ticket de caisse original) doit être présentée à

Kohler avec tous les recours en garantie. Kohler Co. n’est pas

responsable des coûts de main-d’oeuvre, d’installation ou d’autres frais

qui en découlent. La responsabilité de Kohler n’excédera en aucun cas

le prix d’achat du robinet.

Si le produit est utilisé dans un commerce, Kohler garantit le produit

contre tout défaut de matériel et de fabrication pour un (1) an à partir

de la date d’installation, en plus des autres termes de cette garantie

appliquée excepté la durée.

Pour vous prévaloir d’une indemnisation en vertu de cette garantie,

veuillez contacter Kohler Co. par l’intermédiaire de votre vendeur,

plombier, centre de rénovation ou revendeur par internet, ou bien par

écrit à l’adresse suivante: Kohler Co., A l’attention de: Customer

Service Department, 444 Highland Drive, Kohler, WI 53044, USA.

Veuillez fournir tous les renseignements pertinents à votre demande, y

Kohler Co. Français-2 1025492-5-D

Garantie limitée à vie pour les É.U. et le Canada (cont.)

compris une description complète du problème, produit, modèle,

couleur, ﬁnition, date et lieu de l’achat. Joindre également l’original de

la facture. Pour plus de renseignements ou pour demander les

coordonnées du centre de réparation le plus proche, composer le

1-800-4-KOHLER à partir des É.U., le 1-800-964-5590 à partir du

Canada ou le 001-877-680-1310 à partir du Mexique.

Les garanties données ci-dessus remplacent toutes les autres

garanties, expresses ou tacites, y compris, mais sans s’y limiter, à

celles marchandes et d’aptitude à un emploi particulier.

Le vendeur décline toute responsabilité contre les dommages

particuliers, accessoires ou indirects. Certains états/provinces ne

permettent pas la limitation de durée ou l’exclusion ou limitation de

ces dommages qui pourraient ne pas s’appliquer dans votre cas. La

présente garantie accorde au consommateur des droits juridiques

spéciﬁques. Vous pouvez également avoir d’autres droits qui varient

d’un état/province à l’autre. Cette garantie est accordée uniquement à

l’acquéreur initial et exclut tous dommages dûs à une installation

erronée, un usage abusif ou une mauvaise utilisation du produit, qu’ils

soient effectués par un entrepreneur, une société de services ou le

consommateur.

Ceci constitue notre garantie écrite exclusive.

*Les robinets Trend

, la Tour MasterShower, les ﬁnitions en Or poli,

tous les articles contenus dans la section ″Produits Annexes″du

catalogue des prix des robinets Kohler, drains, siphons Duostrainer

distributeurss de savon et de lotion et robinets utilisés dans un

commerce sont couverts par la garantie limitée de un (1) an de Kohler.

1025492-5-D Français-3 Kohler Co.

Other manuals for K-6340

Table of contents

Languages:

Other Kohler Plumbing Product manuals

Kohler

Kohler Rada Tripoint-F 2.1658.011 User manual

Kohler

Kohler K-72218 Assembly instructions

Kohler

Kohler ATOM 28956X-4 User manual

Kohler

Kohler SINGULIER 8161A User manual

Kohler

Kohler K-10217 User manual

Kohler

Kohler S-TRAP K-27344T User manual

Kohler

Kohler REVIVAL K-T16119 User manual

Kohler

Kohler Mira Evoco Series User manual

Kohler

Kohler 17493W-CP User manual

Kohler

Kohler K-8524 User manual

Kohler

Kohler LOURE 98452T-CP User manual

Kohler

Kohler Moxie K-14292 Assembly instructions

Kohler

Kohler K-485 Assembly instructions

Kohler

Kohler 18359X-CL User manual

Kohler

Kohler K-98835T-L User manual

Kohler

Kohler Clearflo K-7160-TF Assembly instructions

Kohler

Kohler GEOG K-21727T-PF040-Q73 User manual

Kohler

Kohler Stillness 944-4 User manual

Kohler

Kohler K-T461 User manual

Kohler

Kohler mira Bijou User manual

Kohler

Kohler Levity K-706013-L User manual

Kohler

Kohler K-3363 User manual

Kohler

Kohler K-13717 User manual

Kohler

Kohler Oblo K-103B87-SANA-CP User manual

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions

baliv

baliv WT-140 manual

BELLOSTA

BELLOSTA romina 0308/CC Installation instruction

Bristan

Bristan PS2 BAS C D2 Installation instructions & user guide

Crosswater

Crosswater Heir 18-31 installation instructions
