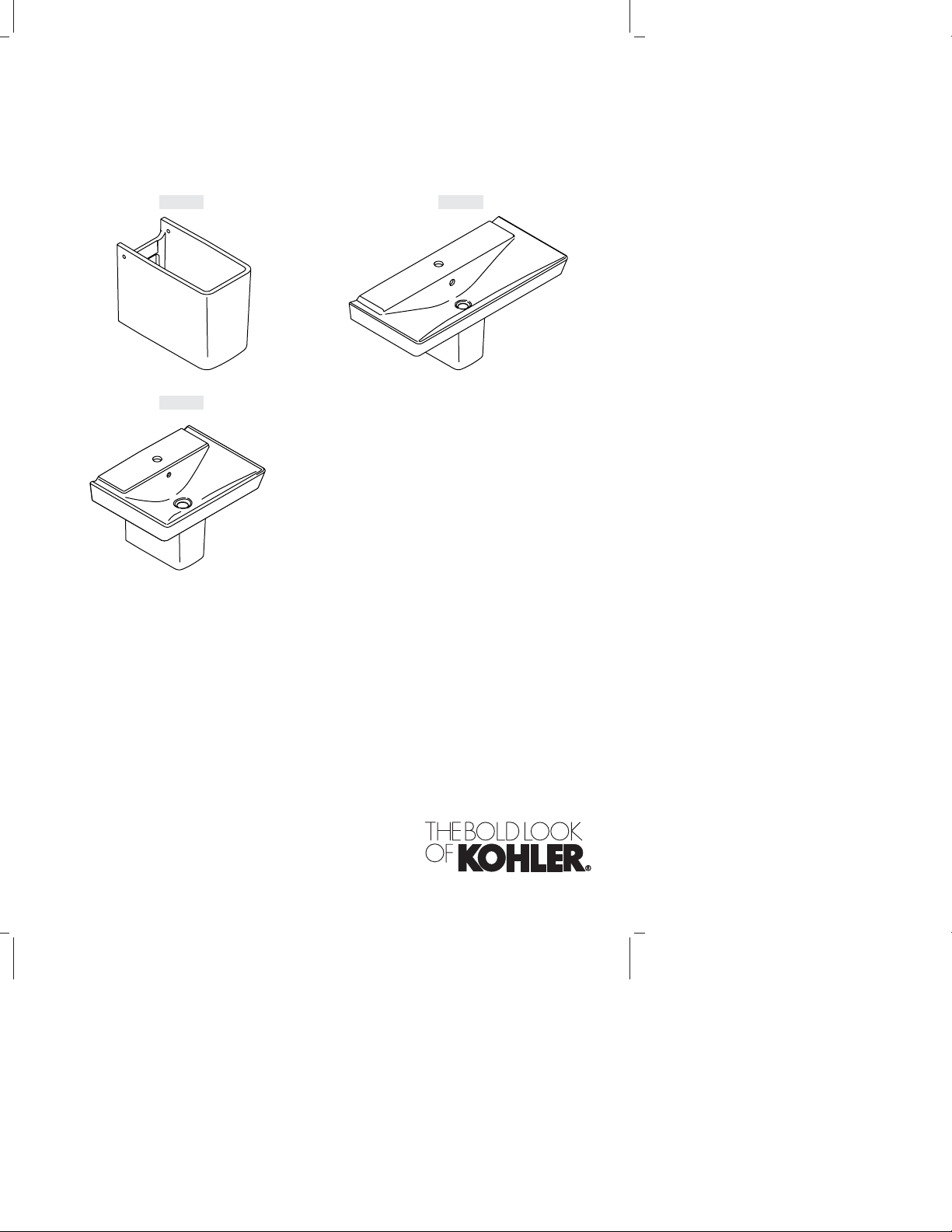

Kohler K-5031 Assembly instructions

Installation and Care Guide

Guide d’installation et d’entretien

Guía de instalación y cuidado

Semi-Pedestal Lavatories

Lavabos sur demie-colonne

Lavabos de semi-pedestal

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de M

corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER

México: 001-877-680-1310

kohler.com

K-5031 K-5148

K-5150

1114335-2-A

Thank You For Choosing Kohler Company

Thank you for choosing Kohler Company. Your Kohler Company product reﬂects the

true passion for design, craftsmanship, artistry, and innovation Kohler Company stands

for. We are conﬁdent its dependability and beauty will surpass your highest expectations,

satisfying you for years to come.

All the information in this guide is based upon the latest product information available

at the time of publication. At Kohler Company, we strive to fulﬁll our mission of

improving the level of gracious living for each person who is touched by our products

and services. We reserve the right to make changes in product characteristics, packaging,

or availability at any time without notice.

Please take a few minutes to review this guide. If you encounter any installation or

performance problems, please call 1-800-4KOHLER (1-800-456-4537) from within the USA

and Canada, or 001-877-680-1310 from within Mexico.

Merci d’avoir choisi la compagnie Kohler

Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reﬂète la

véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie

Kohler. Nous sommes conﬁants que sa ﬁabilité et beauté surpasseront vos exigences les

plus élevées, vous satisfaisant pendant les années à venir.

Toute l’information dans ce guide est basée sur la dernière disponible au moment de la

publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le

niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous

nous réservons le droit d’apporter des modiﬁcations aux caractéristiques, aux emballages

et à la disponibilité des produits à tout moment, et ce sans préavis.

Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de

problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER

(1-800-456-4537) à partir des É.U., et Canada, ou le 001-877-680-1310 à partir du Mexique.

Gracias por elegir los productos Kohler

Gracias por elegir los productos Kohler. Su producto de Kohler Company reﬂeja la

verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que

forman parte de Kohler Company. Estamos seguros que su conﬁabilidad y belleza

excederán sus más altas expectativas, dándole satisfacción por años.

Toda la información que aparece en la guía está basada en la información más reciente

disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar

nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros

productos y servicios. Nos reservamos el derecho de efectuar cambios en las

características, embalaje o disponibilidad del producto en cualquier momento, sin previo

aviso.

Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o

funcionamiento, llámenos al 1-800-4-KOHLER (1-800-456-4537) desde los EE.UU. y

Canadá, ó 001-877-680-1310 desde México.

1114335-2-A 2 Kohler Co.

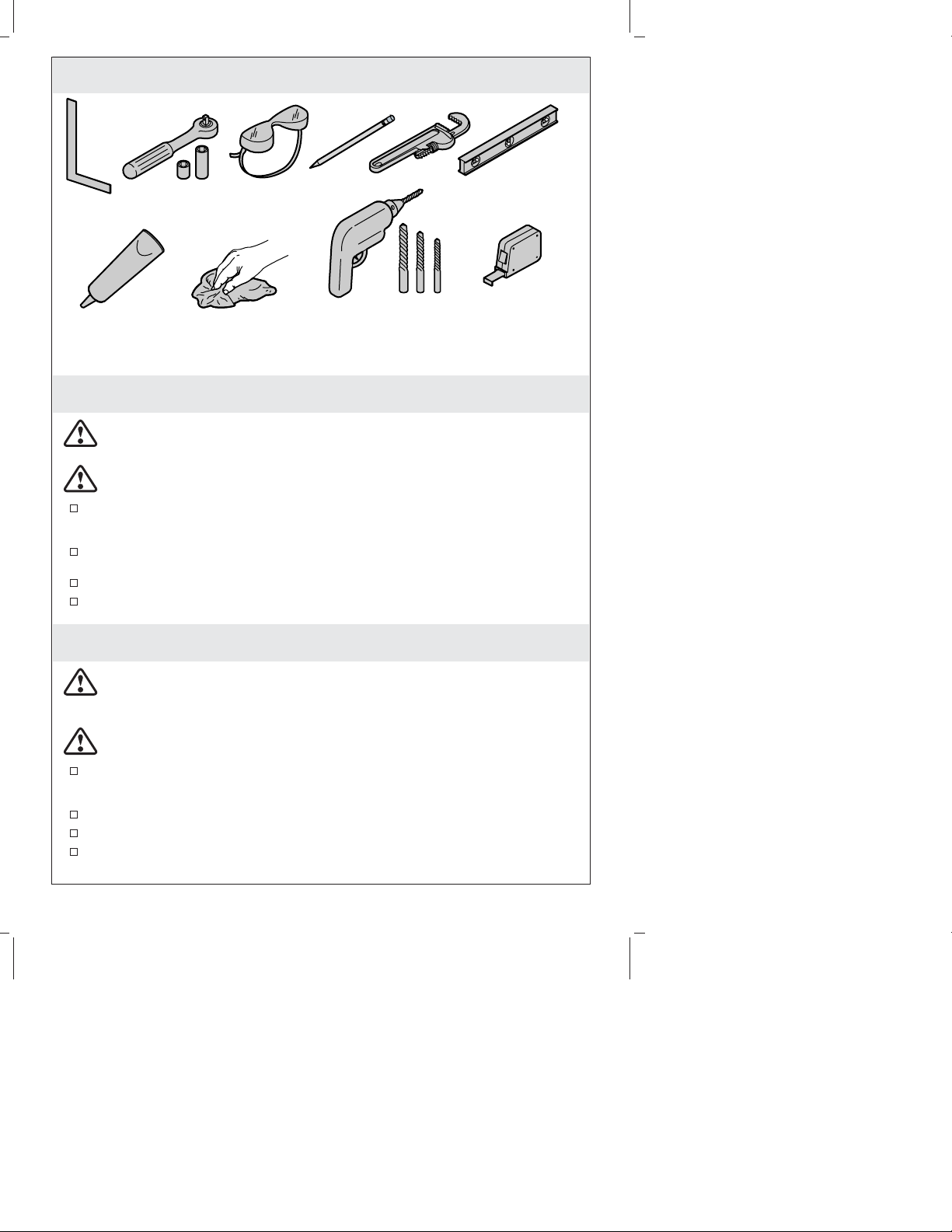

Tools/Outils/Herramientas

Important Information

CAUTION: Risk of personal injury or product damage. Handle with care.

Product can break, chip, or cause injury if handled carelessly. Get help lifting the

lavatory.

CAUTION: Risk of product damage. Do not overtighten connections.

Overtightening may break or chip the lavatory or pedestal.

These instructions are for installing the lavatory to wood frame construction. For

other installations, supply suitable bracing and fastening devices of sufficient size

and strength.

If possible, assemble the drain and faucet to the lavatory before installing the

lavatory.

Observe all local plumbing and building codes.

Kohler Co. reserves the right to make revisions in the design of products without

notice, as speciﬁed in the Price Book.

Informations importantes

ATTENTION: Risque de blessure corporelle ou d’endommagement du produit.

Manipuler avec précaution. Le produit peut se casser, se fendre ou blesser

quelqu’un si il est manipulé sans précaution. Demander de l’aide pour soulever le

lavabo.

ATTENTION: Risque d’endommagement du produit. Ne pas trop serrer les

connexions. Trop serrer pourrait casser ou fendre le lavabo ou la colonne.

Ces instructions sont pour l’installation d’un lavabo sur une construction de cadre

en bois. Pour d’autres installations, fournir un renforcement approprié et des

dispositifs de ﬁxation de dimension et résistance suffisantes.

Si possible, assembler le drain et le robinet au lavabo avant d’installer ce dernier.

Respecter tous les codes de plomberie et de bâtiment locaux.

Kohler Co. se réserve le droit d’apporter toutes modiﬁcations sur le design des

produits et ceci sans préavis, tel que spéciﬁé dans le catalogue des prix.

Rags

Chiffons

Trapos

Silicone Sealant

Joint en silicone

Sellador de silicona

• Lag Bolts and Washers

Tire-fonds et rondelles

Pernos de fijación y arandelas

Plus/Plus/Más:

Kohler Co. 3 1114335-2-A

Antes de comenzar

PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. Maneje el

producto con cuidado. El producto puede romperse, despostillarse o causar

lesiones si no se manipula con cuidado. Pida ayuda para levantar el lavabo.

PRECAUCIÓN: Riesgo de daños al producto. No apriete demasiado las

conexiones. Si aprieta demasiado puede romper o despostillar el lavabo o el

pedestal.

Estas instrucciones son para instalar el lavabo en una estructura de madera. Para

otras instalaciones, provea el refuerzo adecuado y los herrajes de suﬁciente

tamaño y resistencia.

Si es posible, ensamble el desagüe y la grifería en el lavabo antes de instalar el

lavabo.

Cumpla con todos los códigos locales de plomería y construcción.

Kohler Co. se reserva el derecho de modiﬁcar el diseño de los productos sin

previo aviso, tal como se especiﬁca en la lista de precios.

1114335-2-A 4 Kohler Co.

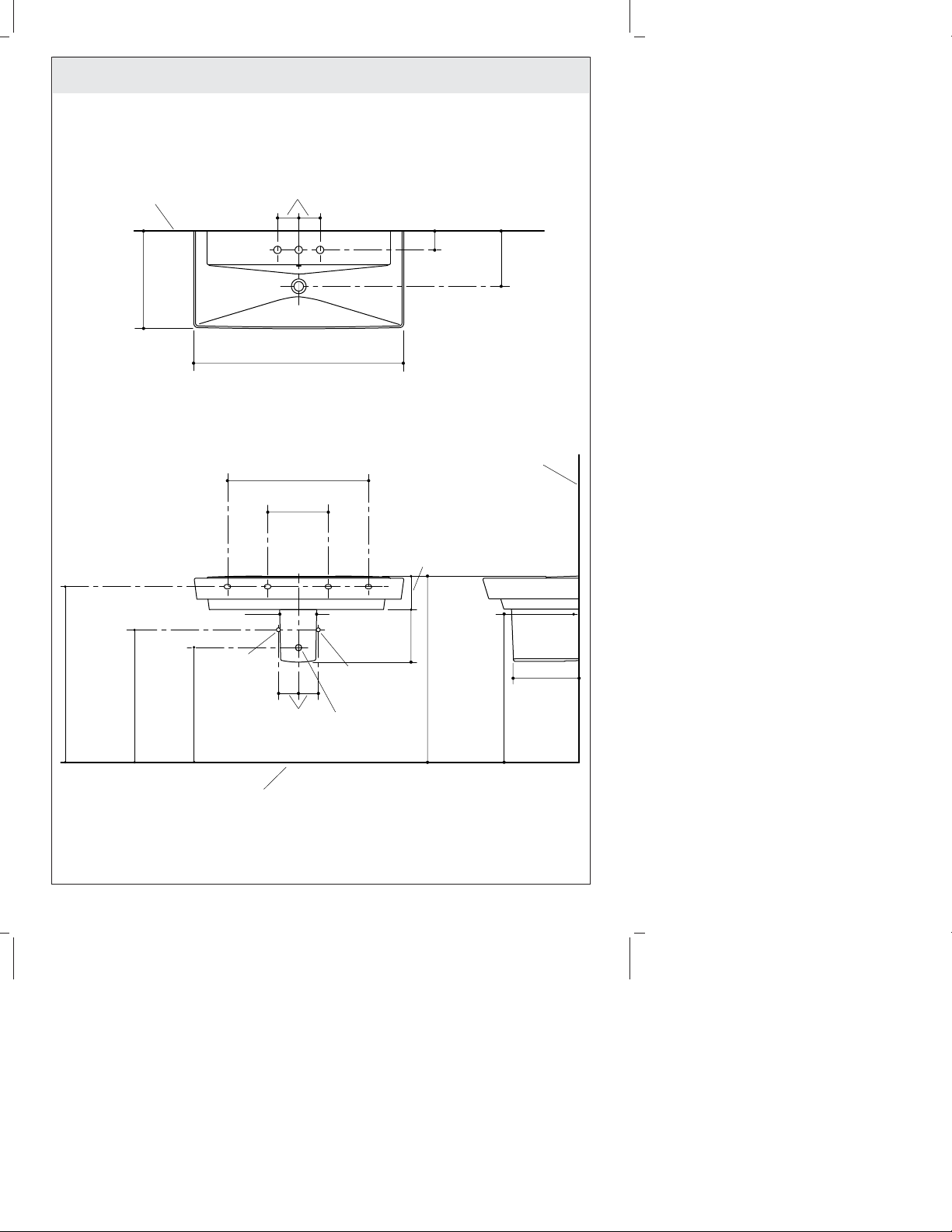

K-5026, K-5031, K-5148

39-3/8" (100 cm)

10-5/16"

(26.2 cm)

18-5/16"

(46.5 cm)

3-9/16"

(9 cm)

4" (10.2 cm)

Finished Wall

Mur fini

Pared acabada

11" (27.9 cm)

1-1/4" Outlet

Sortie 1-1/4"

Salida de 1-1/4"

25-9/16" (64.9 cm)

3/8" Cold

Froid 3/8"

3/8" Fría

3/8" Hot

Chaud 3/8"

3/8" Caliente

Finished Wall

Mur fini

Pared acabada

13" (33 cm)

11"

(27.9 cm)

6-7/8" (17.5 cm)

Finished Floor

Sol fini

Piso acabado

5" (12.7 cm)

6-5/16"

(16 cm)

33-1/2"

(85.1 cm)

28-3/8"

(72.1 cm)

35-1/2"

(90.2 cm)

26-3/8"

(67 cm) 25-1/2"

(64.8 cm)

Kohler Co. 5 1114335-2-A

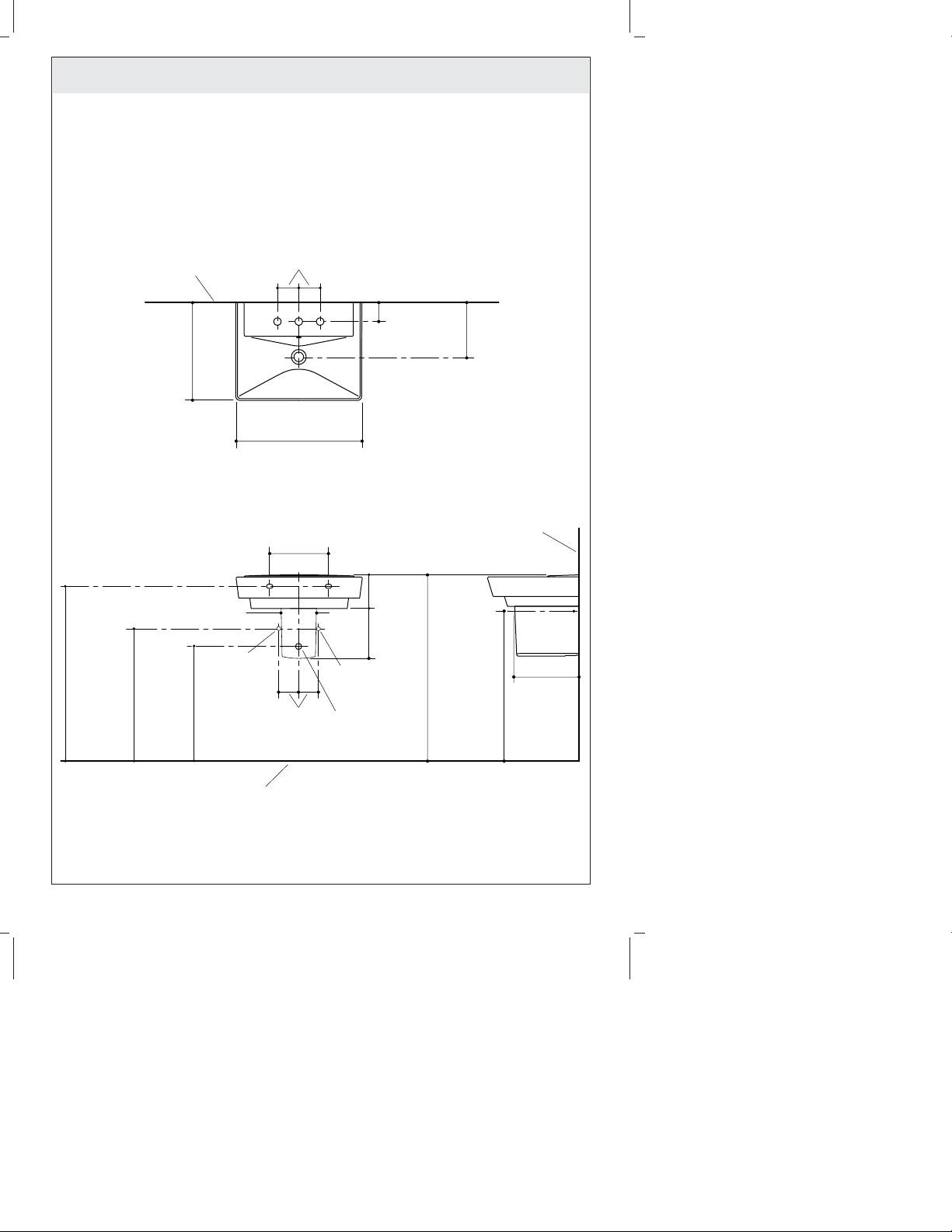

K-5027, K-5031, K-5152

13" (33 cm)

10-1/8"

(25.7 cm)

23-5/8" (60 cm)

18-5/16"

(46.5 cm)

3-9/16"

(9 cm)

Finished Wall

Mur fini

Pared acabada

11" (27.9 cm)

1-1/4" Outlet

Sortie 1-1/4"

Salida de 1-1/4"

3/8" Cold

Froid 3/8"

3/8" Fría

3/8" Hot

Chaud 3/8"

3/8" Caliente

Finished Wall

Mur fini

Pared acabada

11"

(27.9 cm)

Finished Floor

Sol fini

Piso acabado

5" (12.7 cm)

6-5/16"

(16 cm)

33-5/16"

(84.6 cm)

35-1/2"

(90.2 cm)

26-3/8"

(67 cm) 25-1/2"

(64.8 cm)

4" (10.2 cm)

6-7/8" (17.5 cm)

28-3/8"

(72.1 cm)

1114335-2-A 6 Kohler Co.

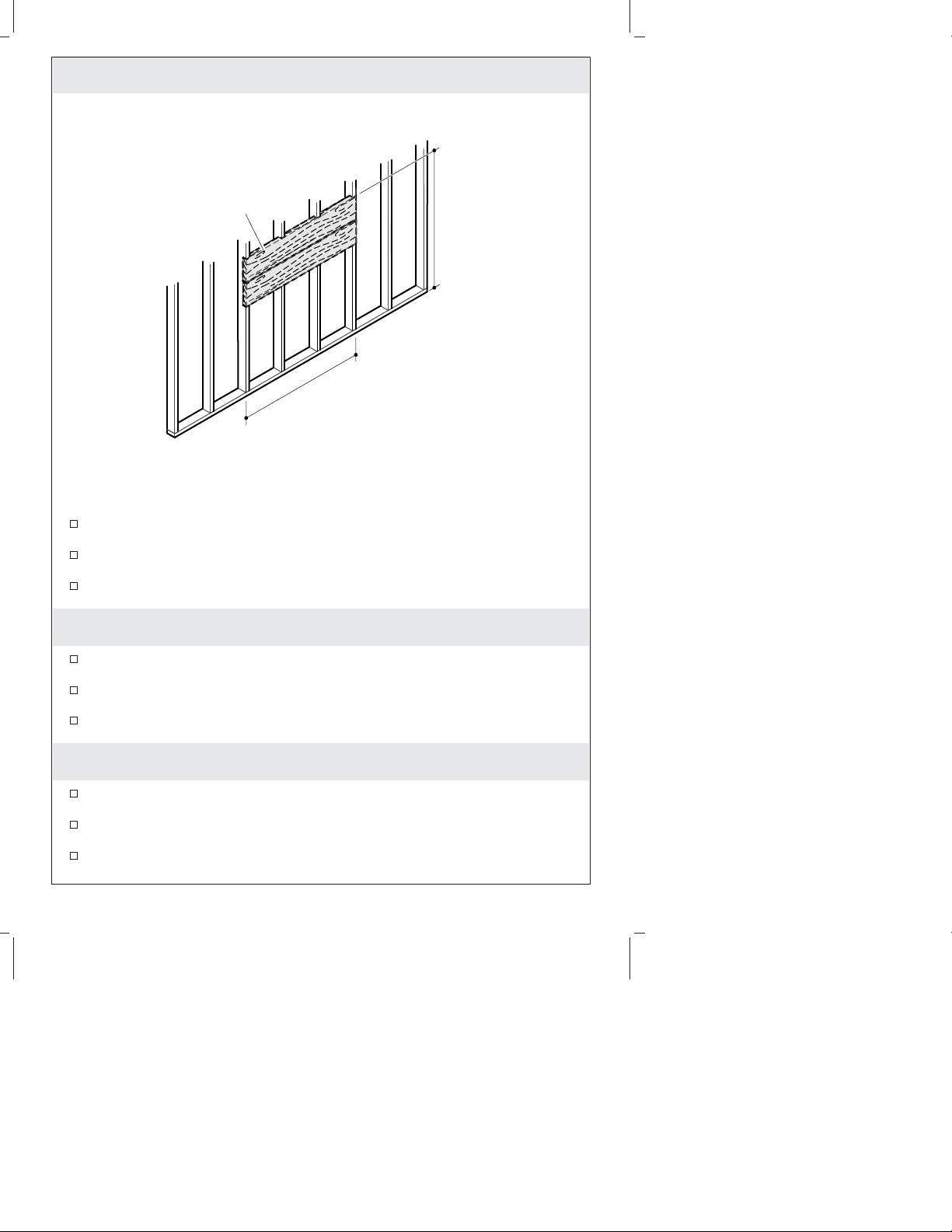

1. Brace the Wall

Install the water supplies and drain piping according to the roughing-in

information.

Refer to the illustration for length and mounting height needed for the 2x6

bracing.

Install sufficient backing behind the ﬁnished wall to provide adequate support to

secure the mounting hardware.

Renforcer le mur

Installer les alimentations d’eau et la tuyauterie du drain selon l’information du

plan de raccordement.

Se référer à l’illustration pour la longueur et la hauteur de montage nécessaire

pour le renfort de 2x6.

Installer un renfort suffisant à l’arrière du mur ﬁni pour assurer un support

adéquat pour sécuriser le dispositif de ﬁxation.

Refuerce la pared

Instale las tuberías de suministro de agua y de desagüe conforme a la información

del diagrama de instalación.

Consulte la ilustración para la longitud y la altura de montaje necesaria para el

refuerzo de 2x6.

Instale suﬁciente soporte detrás de la pared acabada para proveer el soporte

adecuado para ﬁjar los herrajes de montaje.

36" (91.4 cm)

2x6 Backing Material

Matriau de support 2x6

Listón de refuerzo de 2x6

36" (91.4 cm) Min for K-5027/K-5150

48" (121.9 cm) Min for K-5026/K-5148

36" (91,4 cm) min pour K-5027/K-5150

48" (121,9 cm) min pour K-5026/K-5148

36" (91,4 cm) mín para K-5027/K-5150

48" (121,9 cm) mín para K-5026/K-5148

Kohler Co. 7 1114335-2-A

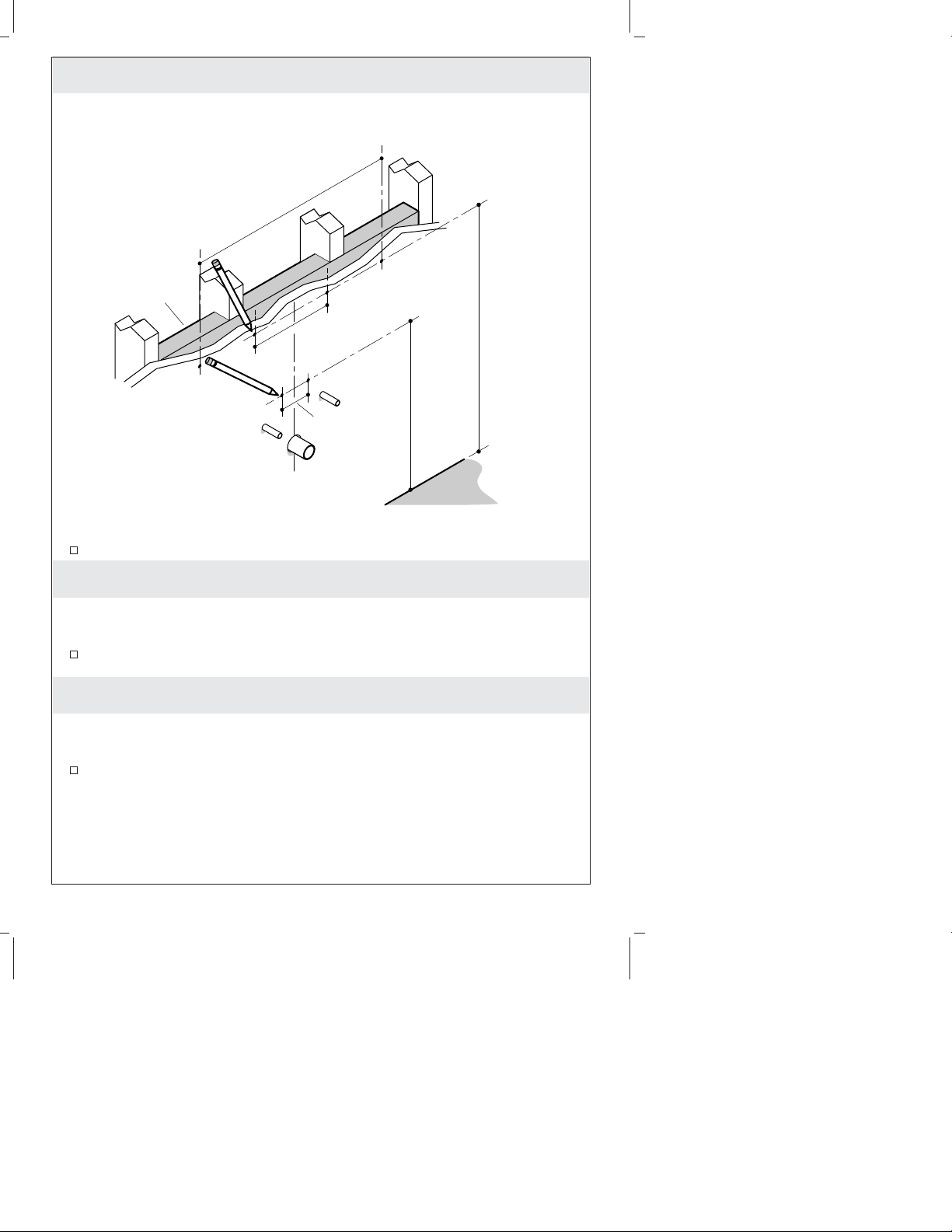

2. Mark the Mounting Holes

NOTE: K-5026/K-5148 will require six mounting hole locations while K-5027/K-5150

will only require four. Refer to the illustration for dimensioning information.

Mark the mounting hole locations for the lavatory and shroud on the wall.

Marquer les oriﬁces de ﬁxation

REMARQUE: Les modèles K-5026/K-5148 exigent l’emplacement de quatre oriﬁces

de ﬁxation alors que les modèles K-5027/K-5150 n’en exige que deux. Se référer à

l’illustration pour les dimensions.

Marquer les emplacements des oriﬁces de ﬁxation pour le lavabo et la coiffe sur le

mur.

Marque los oriﬁcios de ﬁjación

NOTA: K-5026/K-5148 requerirán seis lugares para oriﬁcios de ﬁjación mientras que

K-5027/K-5150 sólo requerirán cuatro. Consulte la ilustración para información sobre

las dimensiones.

Marque los lugares para los oriﬁcios de ﬁjación para el lavabo y el cubresifón en

la pared acabada.

(A)

(B)

Backing

Support

Refuerzo

Mark mounting hole locations.

Marquer les emplacements des orifices de fixation.

Marque el lugar de los orificios de fijación.

11" (27.9 cm)

25-9/16" (64.9 cm)

(A) only for K-5027/K-5150

(A) and (B) for K-5026/K-5148

(A) pour K-5027/K-5150 uniquement

(A) et (B) pour K-5026/K-5148

(A) sólo para K-5027/K-5150

(A) y (B) para K-5026/K-5148

28-5/16"

(71.9 cm)

3-9/16" (9 cm)

K-5026/K-5148:

33-1/2"

(85.1 cm)

K-5027/K-5150:

33-5/16"

(84.6 cm)

1114335-2-A 8 Kohler Co.

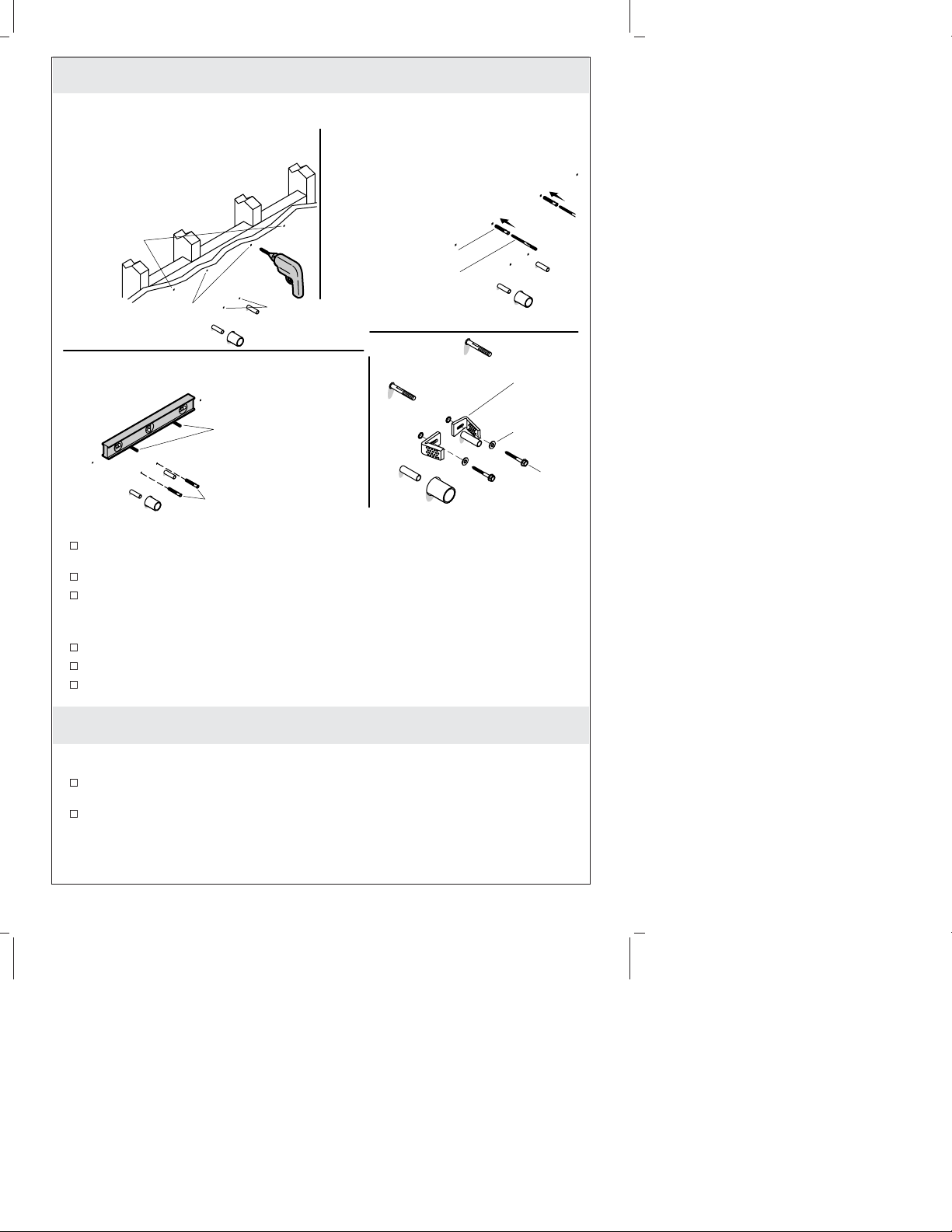

3. Install the Mounting Hardware

For K-5026 / K-5148 Only:

Using the appropriate sized drill bit for your lag bolts, drill pilot holes at the two

outermost marked locations.

Using a 10 mm drill bit, drill pilot holes at the remaining four marked locations.

Install the anchors and hanger bolts in the two innermost holes.

For All Installations:

Using a 10 mm drill bit, drill pilot holes at the four marked locations.

Install the anchors and hanger bolts.

Install the anchors for the brackets. Secure the brackets with the washers and

bolts.

Installer la boulonnerie de ﬁxation

Pour K-5026 / K-5148 uniquement:

En utilisant le type de mèche de la taille correcte pour les tire-fonds, percer des

trous-pilotes aux deux emplacements extrèmes marqués.

Avec une mèche de 10 mm, percer les trous pilotes aux quatre emplacements

restants.

Hanger Bolts

Boulons d'ancrage

Pernos de sujeción

Hanger Bolt

Boulon d'ancrage

Perno de sujeción

Anchor/Ancrage/Anclaje

Verify bolts are level.

Vérifier que les boulons sont à niveau.

Verifique que los pernos estén a nivel.

3Bracket

Support

Soporte

Washer

Rondelle

Arandela

Bolt

Boulon

Perno

Anchor/Ancrage/Anclaje

10 mm Drill Bit

Mèche de 10 mm

Broca de 10 mm

Drill pilot holes at the marked locations.

Percer des orifices de guide sur les

points indiqués.

Taladre un orificio guía

en los lugares marcados.

Install the anchors and hanger bolts.

Installer les ancrages et les boulons

d'ancrage.

Instale los anclajes

y los pernos de sujeción.

12 mm Drill Bit

Mèche de 12 mm

Broca de 12 mm

For Lag Bolts

Pour tire-fonds

Para pernos

de fijación

Kohler Co. 9 1114335-2-A

Installer la boulonnerie de ﬁxation (cont.)

Installer les ancrages et les boulons d’ancrage dans les deux trous les plus à

l’intérieur.

Pour toutes les installations:

Avec une mèche de 10 mm, percer les trous pilotes aux quatre emplacements

marqués.

Installer les ancrages et les boulons d’ancrage.

Installer les ancrages pour les ﬁxations. Sécuriser les ﬁxations avec les rondelles et

écrous.

Instale los herrajes de ﬁjación

Sólo para K-5026 / K-5148:

Con una broca del tamaño adecuado para sus pernos de ﬁjación, taladre oriﬁcios

guía en los dos lugares marcados más externos.

Con una broca de 10 mm, taladre oriﬁcios guía en los cuatro lugares marcados

restantes.

Instale los anclajes y los pernos de sujeción en los dos oriﬁcios más internos.

Para todas las instalaciones:

Con una broca de 10 mm, taladre oriﬁcios guía en los cuatro lugares marcados.

Instale los anclajes y los pernos de sujeción.

Instale los anclajes para los soportes. Fije los soportes con las arandelas y los

pernos.

1114335-2-A 10 Kohler Co.

This manual suits for next models

Table of contents

Other Kohler Plumbing Product manuals

Kohler

Kohler K-9486 User manual

Kohler

Kohler Discovery User manual

Kohler

Kohler K-2804 User manual

Kohler

Kohler K-T314 User manual

Kohler

Kohler HARTLAND K-11021T-1S User manual

Kohler

Kohler Evoke 6332A-4 User manual

Kohler

Kohler K-T15601 Assembly instructions

Kohler

Kohler ENGLEFIELD TAPWARE STUDIO 20149A-4 User manual

Kohler

Kohler K-2098 Assembly instructions

Kohler

Kohler Revival K-2950-1 Assembly instructions

Kohler

Kohler Archer K-2359 User manual

Kohler

Kohler K-3444K-NS Assembly instructions

Kohler

Kohler K-1418-G Quick start guide

Kohler

Kohler URBANITY+ 23751Т-9 User manual

Kohler

Kohler 1093479-2-B Assembly instructions

Kohler

Kohler Cantata K-2199 User manual

Kohler

Kohler K-2205 Assembly instructions

Kohler

Kohler K-10441 User manual

Kohler

Kohler Singulier 7787T-4 User manual

Kohler

Kohler K-7163 User manual

Kohler

Kohler Kelston K-T13494 Assembly instructions

Kohler

Kohler K-16012-4 User manual

Kohler

Kohler K-1188 User manual

Kohler

Kohler K-29221T Series User manual

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions

baliv

baliv WT-140 manual

BELLOSTA

BELLOSTA romina 0308/CC Installation instruction

Bristan

Bristan PS2 BAS C D2 Installation instructions & user guide

Crosswater

Crosswater Heir 18-31 installation instructions
