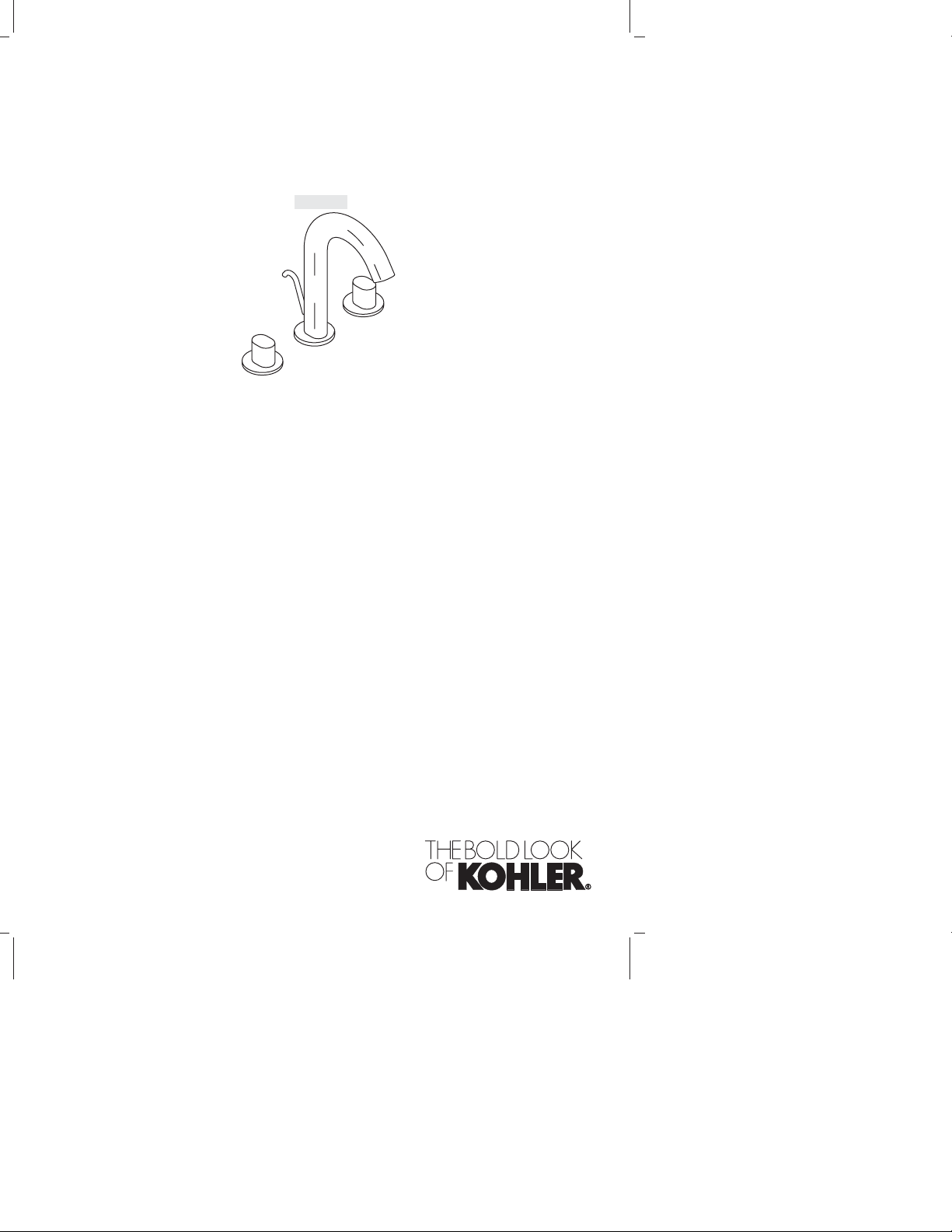

Kohler K-10086 Assembly instructions

Installation and Care Guide

Guide d’installation et d’entretien

Guía de instalación y cuidado

Widespread Lavatory Faucet

Robinet à large entraxe

Grifería de lavabo de oriﬁcios separados

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-10086

1085309-2-B

Thank You For Choosing Kohler Company

Thank you for choosing Kohler Company. Your Kohler Company product reﬂects the

true passion for design, craftsmanship, artistry, and innovation Kohler Company stands

for. We are conﬁdent its dependability and beauty will surpass your highest expectations,

satisfying you for years to come.

All the information in this guide is based upon the latest product information available

at the time of publication. At Kohler Company, we strive to fulﬁll our mission of

improving the level of gracious living for each person who is touched by our products

and services. We reserve the right to make changes in product characteristics, packaging,

or availability at any time without notice.

Please take a few minutes to review this guide. If you encounter any installation or

performance problems, please call 1-800-4-KOHLER from within the USA, 1-800-964-5590

from within Canada, or 001-877-680-1310 from within Mexico.

Merci d’avoir choisi la compagnie Kohler

Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reﬂète la

véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie

Kohler. Nous sommes conﬁants que sa ﬁabilité et beauté surpasseront vos exigences les

plus élevées, vous satisfaisant pendant les années à venir.

Toute l’information dans ce guide est basée sur la dernière disponible au moment de la

publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le

niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous

nous réservons le droit d’apporter toutes modiﬁcations aux caractéristiques, emballages

ou disponibilités des produits, et ceci à tout moment et sans préavis.

Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de

problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER à

partir des É.U., le 1-800-964-5590 à partir du Canada, ou le 001-877-680-1310 à partir du

Mexique.

Gracias por elegir los productos Kohler

Gracias por elegir los productos de Kohler. Su producto de Kohler Company reﬂeja la

verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que

forman parte de Kohler Company. Estamos seguros que su conﬁabilidad y belleza

excederán sus más altas expectativas, dándole satisfacción por años.

Toda la información que aparece en la guía está basada en la información más reciente

disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar

nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros

productos y servicios. Nos reservamos el derecho de efectuar cambios en las

características, embalaje o disponibilidad del producto en cualquier momento, sin previo

aviso.

Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o

funcionamiento, llámenos al 1-800-4-KOHLER desde los EE.UU., 1-800-964-5590 desde

Canadá, ó 001-877-680-1310 desde México.

1085309-2-B 2 Kohler Co.

Tools/Outils/Herramientas

Important Information

CAUTION: Risk of personal injury. If the temperature is set too high, scalding

will occur. The water temperature should never be set above 120°F (49°C).

NOTE: The faucet pictured in these instructions may not have the same appearance

as the faucet you are installing. The installation procedures are the same. The ″Service

Parts″section at the back of these instructions shows the correct faucet.

Observe all local plumbing and building codes.

Shut off the main water supply.

For new installations, install the faucet before installing the lavatory.

Kohler Co. reserves the right to make revisions in the design of faucets without

notice, as speciﬁed in the Price Book.

Renseignements importants

ATTENTION: Risque de blessures corporelles. Si la température est trop élevée,

des risques de brûlures peuvent avoir lieu. La température de l’eau ne devrait

jamais être supérieure à 120°F (49°C).

REMARQUE: Le robinet illustré dans ces instructions peut différer en apparance du

robinet à installer. Les procédures d’installation sont les mêmes. La section ″Pièces de

rechange″au dos de ces instructions illustre le robinet correct.

Respecter tous les codes de plomberie et de bâtiment locaux.

Couper l’alimentation d’eau principale.

Pour les nouvelles installations, installer le robinet avant d’installer le lavabo.

Kohler Co. se réserve le droit d’apporter toutes modiﬁcations au design des

robinets et ceci sans préavis, comme spéciﬁé dans le catalogue des prix.

Información importante

PRECAUCIÓN: Riesgo de lesiones personales. Si la temperatura se ajusta muy

alta, se producirán quemaduras. La temperatura del agua nunca debe ajustarse a

más de 120°F (49°C).

Pipe Sealant

Joint pour tuyau

Sellador para tubería

Plumbers Putty (optional)

Mastic de plombier (optionnel)

Masilla de plomería (opcional)

Kohler Co. 3 1085309-2-B

Información importante (cont.)

NOTA: La grifería ilustrada en estas instrucciones puede parecer diferente de la

grifería que va a instalar. Los procedimientos de instalación son los mismos. La

sección ″Piezas de repuesto″que se encuentra al ﬁnal de estas instrucciones muestra

la grifería correcta.

Cumpla con todos los códigos locales de plomería y construcción.

Cierre el suministro principal de agua.

En instalaciones nuevas, instale la grifería antes de instalar el lavabo.

Kohler Co. se reserva el derecho de modiﬁcar el diseño de la grifería sin previo

aviso, tal como se especiﬁca en la lista de precios.

1085309-2-B 4 Kohler Co.

Installation/Installation/Instalación

Mounting Stud

Tige de montage

Varilla roscada

Or/Ou/O

Base

Thread the mounting studs into the

faucet by hand. Situate as shown.

Do not wrench tighten.

Visser les montants de fixation sur

le robinet à la main. Localiser tel

qu'illustré. Ne pas serrer à clé.

Enrosque a mano las varillas

roscadas en la grifería. Coloque

como se muestra. No apriete con

una llave.

Thread the water inlet

hoses into the base. The

cold hose (labeled) goes in

the right side hole, hot in

the left.

Fileter les tuyaux d’arrivée

d’eau dans la base. Le

tuyau froid (étiquetté) va du

côté droit, le chaud du côté

gauche.

Enrosque las mangueras

de entrada de agua en la

base. La manguera de

agua fría (con etiqueta) va

en el orificio lateral

derecho, la de agua

caliente en el izquierdo.

Slide the hoses through the lavatory hole.

Glisser les tuyaux dans l'orifice du

lavabo.

Deslice las mangueras a través del

orificio del lavabo.

Lavatory Hole

Orifice du lavabo

Orificio del lavabo

Lift Rod Hole

Orifice pour tige de levage

Orificio para el tirador

Apply plumbers putty.

Appliquer du mastic de

plombier.

Aplique masilla de plomería.

Slide the rubber washer over

the supply hoses.

Glisser la rondelle en

caoutchouc sur les tuyaux

d’arrivée.

Deslice la arandela de goma

en las mangueras de

suministro.

Kohler Co. 5 1085309-2-B

Installation/Installation/Instalación

Slide the rubber gasket

and bracket onto the

mounting studs.

Secure with the nuts.

Wrench tighten.

Glisser le joint en

caoutchouc et le

support sur les

montants de fixation.

Sécuriser avec les

écrous. Serrer à clé.

Deslice el empaque de

goma y el soporte en

las varillas roscadas.

Fije con las tuercas.

Apriete con una llave.

Remove any excess sealant or putty.

Retirer tout excédent de mastic de

plombier ou de joint d'étanchéité.

Limpie el exceso de sellador o masilla.

Slide the spout into the base. Push down

firmly. Make sure the spout sits firmly on

the base. Align the holes.

Glisser le bec dans la base. Presser

fermement. S'assurer que le bec repose

fermement sur la base. Aligner les

orifices.

Deslice el surtidor en la base. Presione

con firmeza hacia abajo. Asegúrese que

el surtidor descanse con firmeza en la

base. Alinee los orificios.

Thread the setscrew into the spout and

tighten. Insert the lift rod into the opening.

Visser la vis de retenue dans le bec et

serrer. Insérer la tige de levage dans

l'ouverture.

Enrosque el tornillo de fijación en el surtidor

y apriete. Inserte el tirador en la abertura.

1085309-2-B 6 Kohler Co.

Installation/Installation/Instalación

Place a rubber washer on the underside of each

escutcheon. Position the escutcheons over the valve

holes, wide section of the escutcheon forward.

Placer une rondelle en caoutchouc en-dessous de

chaque applique. Positionner les appliques sur les

orifices de valve, la section large de l'applique vers

l'avant.

Coloque una arandela de goma en la parte inferior de

cada chapetón. Coloque los chapetones sobre los

orificios de válvula, con la sección ancha del

chapetón hacia el frente.

Slide a metal washer onto

each valve.

Glisser une rondelle en

métal sur chaque robinet.

Coloque una arandela de

metal en cada válvula.

Slide the cold valve (blue dot)

through the right side valve hole.

Slide the hot valve (red dot) through

the left side valve hole. Thread the

escutcheon onto each valve to

secure them. Wrench tighten each

valve nut. Close the valves.

Glisser le robinet d’eau froide (point

bleu) par le trou de robinet droit.

Glisser le robinet d’eau chaude (point

rouge) par le trou de robinet gauche.

Visser l'applique sur chaque robinet

pour sécuriser. Serrer à clé chaque

écrou de valve. Fermer les robinets.

Pase la válvula del agua fría

(marcada con el punto azul) por el

orificio de la válvula del lado derecho.

Pase la válvula del agua caliente

(marcada con el punto rojo) por el

orificio de la válvula del lado

izquierdo. Enrosque el chapetón en

cada válvula para fijarlas. Apriete

cada tuerca de válvula con una llave.

Cierre las válvulas.

Washer

Rondelle

Arandela

Escutcheon

Applique

Chapetón

Valve Nut

Écrou de valve

Tuerca de válvula

Metal Washer

Rondelle métallique

Arandela de metal

Red Dot

Point rouge

Punto rojo

Blue Dot

Point bleu

Punto azul

Kohler Co. 7 1085309-2-B

Installation/Installation/Instalación

Remove excess putty.

Retirer tout excédent mastic.

Limpie el exceso masilla de plomería.

Hold drain body in place and

tighten the nut.

Maintenir le corps du drain en

place serrer l'écrou.

Sostenga el cuerpo del desagüe

en su lugar y apriete la tuerca.

Rotate drain body so lift rod hole

faces back of fixture.

Pivoter le corps du drain de manière

à ce que l'orifice de la tige de levage

soit face à l'appareil.

Gire el cuerpo del desagüe de

manera que el orificio del tirador

quede orientado hacia atrás de la

unidad.

Apply plumbers

putty to flange.

Appliquer du mastic

de plombier sur

bride.

Aplique masilla de

plomería a la brida.

Attach flange.

Attacher bride.

Conecte la

brida.

Insert the assembly.

Insérer l'ensemble.

Inserte el montaje.

Disassemble stopper,

cap, and the flange.

Retirer couvercle en

plastique et bride.

Desensamble la tapa,

el obturador y la

brida.

Connect the trap.

Connecter le siphon.

Conecte la trampa.

Cap

Couvercle

Tapa

Stopper

Arrêt

Obturador

Flange

Bride

Brida

Pop-Up Drain

Drain escamotable

Desagüe automático

1085309-2-B 8 Kohler Co.

Installation/Installation/Instalación

Remove rod nut.

Retirer l'écrou de la tige.

Retire la tuerca de la varilla.

Make sure seal is in place.

(Metal drains only)

S'assurer que le joint soit en place.

(

Drains

métalliques uniquement)

Asegúrese de que el sello esté en su lugar.

(

Sólo desagües de metal)

Insert rod.

Insérer la tige.

Inserte la varilla.

Push rod down to

open drain.

Pousser la tige vers le

bas pour ouvrir le

drain.

Presione la varilla

hacia abajo para abrir

el desagüe.

Tighten thumbscrew.

Serrer la vis de serrage.

Apriete el tornillo de mariposa.

Tighten rod nut.

Serrer l'écrou de la tige.

Apriete la tuerca de la varilla.

Insert stopper.

Insérer l'arrêt.

Inserte el obturador.

Connect using clip.

Connecter avec un clip.

Conecte utilizando el clip.

Pop-Up Drain cont.

Drain escamotable cont.

Desagüe automático cont.

Kohler Co. 9 1085309-2-B

Installation/Installation/Instalación

Install the handle components and the

handle. Push down firmly on the handle to

secure it in place.

Installer les composants de la poignée et la

poignée. Appuyer fermement sur la

poignée pour la fixer en place.

Instale la manija y sus componentes.

Empuje la manija firmemente hacia abajo

para fijarla en su lugar.

Connect the inlet hoses.

Raccorder les tuyaux d’entrée.

Conecte las mangueras de entrada

del agua.

12 13

Cold

Froid

Fría

Hot

Chaud

Caliente

Cold

Froid

Fría

Hot

Chaud

Caliente

Connect the water supply hoses.

Connecter les tuyaux d'alimentation d'eau.

Conecte las mangueras de suministro de agua.

Water Supply Hose

Tuyau d'alimentation d'eau

Manguera del suministro de agua

Install Faucet cont./Installer robinet cont./Instale la grifería cont.

1085309-2-B 10 Kohler Co.

Other manuals for K-10086

Table of contents

Other Kohler Plumbing Product manuals

Kohler

Kohler K-1018 Assembly instructions

Kohler

Kohler CFI230G User manual

Kohler

Kohler Refinia K-T5324 Assembly instructions

Kohler

Kohler Oblo K-103B87-SANA-CP User manual

Kohler

Kohler TOOBI 8965IN-9FP User manual

Kohler

Kohler KARAT K-23883 User manual

Kohler

Kohler Mira Moto User manual

Kohler

Kohler K-6350 Assembly instructions

Kohler

Kohler Freshman K-4989 User manual

Kohler

Kohler Cantata K-2199 User manual

Kohler

Kohler K-78172-BN User manual

Kohler

Kohler K-9053, K-9054 Assembly instructions

Kohler

Kohler K-77767K Assembly instructions

Kohler

Kohler Strayt User manual

Kohler

Kohler BodySpa K-1030 User manual

Kohler

Kohler GP30420 Manual

Kohler

Kohler Chablis K-2081 User manual

Kohler

Kohler K-11810 User manual

Kohler

Kohler 8030A User manual

Kohler

Kohler K-7779 Assembly instructions

Kohler

Kohler K-8872T-2W Series User manual

Kohler

Kohler K-5293 User manual

Kohler

Kohler Rainduet R97009T User manual

Kohler

Kohler K-2032-0 User manual

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions

baliv

baliv WT-140 manual

BELLOSTA

BELLOSTA romina 0308/CC Installation instruction

Bristan

Bristan PS2 BAS C D2 Installation instructions & user guide

Crosswater

Crosswater Heir 18-31 installation instructions
