Kohler K-8501 User manual
Installation Guide
Handshowers
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-8501 K-8502, K-8543
K-8503 K-16161
K-16162 K-16163
1016116-2-C
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Tools and Materials
Before You Begin
Please read all instructions before you begin.
Observe all local plumbing and building codes.
Shut off the main water supply.
NOTE: Plumbing codes may require a vacuum breaker be installed
in-line to handshowers. Please consult with local plumbing codes.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Adjustable
Wrench
1016116-2-C 2 Kohler Co.
1. Install the Handshower
Insert the screen washer into the end of the handshower holder.
Thread the handshower handle into the handshower holder.
Slide one gasket into the wrench flats end of the flexible
handshower hose.
Thread the wrench flats end of the flexible handshower hose onto
the wall elbow/vacuum breaker. Tighten with a wrench. Do not
overtighten.
Run cold and hot water through the handshower hose to flush
out dirt and debris.
Slide one screen washer onto the threads of the handshower.
Thread the handshower into the handshower hose.
Handshower
Screen Washer
Handshower Hose
Kohler Co. 3 1016116-2-C

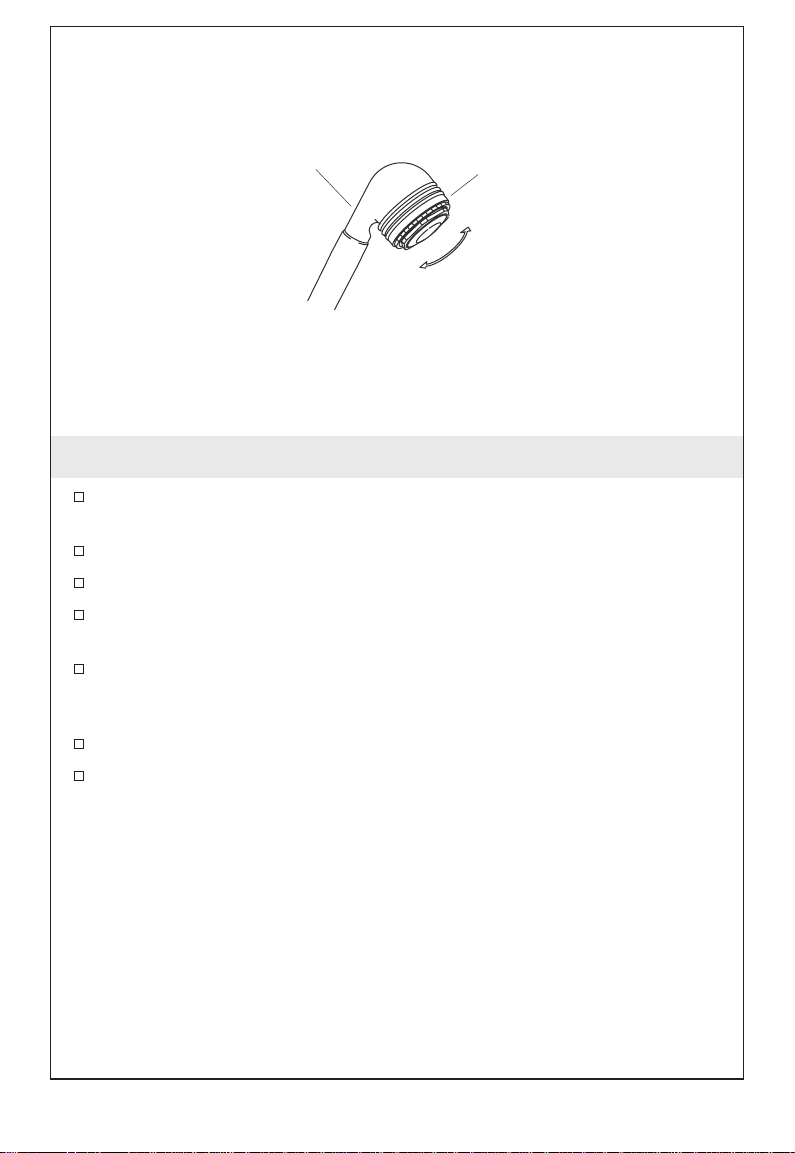

2. Installation Checkout
Complete the installation of the valve, valve trim and any other
components according to the instructions packed with the
product.
Ensure all connections are tight.
Open the drain.
Turn on the main water supply and check for leaks. Repair as
needed.
Open both hot and cold valves and run water through the spout
(if installed) to remove debris. Check for leaks.
Check the handshower for smooth operation.
Turn the valves to the closed position.
Outer
Ring
Handshower
Head
1016116-2-C 4 Kohler Co.
Guide d’installation
Douchettes
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
Veuillez lire toutes les instructions avant de commencer.
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
REMARQUE : Les codes de plomberie peuvent requérir l’installation
en ligne d’un reniflard aux douchettes. Veuiller consulter les codes
locaux de plomberie.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Clé à molette
Kohler Co. Français-1 1016116-2-C
1. Installer la douchette
Insérer la rondelle à grille dans l’extrémité du support de la
douchette.
Visser la poignée de la douchette dans le support de celle-ci.
Glisser un joint dans les extrémités pans de manoeuvre du
flexible de la douchette.
Visser les extrémités plates du flexible de la douchette au coude
mural/reniflard. Serrer à l’aide d’une clé. Ne pas trop serrer.
Faire couler l’eau froide et l’eau chaude dans le tuyau de la
douchette pour évacuer tous les débris.
Glisser une rondelle à grille sur les filetages de la douchette.
Visser la douchette dans le tuyau de celle-ci.
Douchette
Rondelle à grille
Flexible de douchette
1016116-2-C Français-2 Kohler Co.

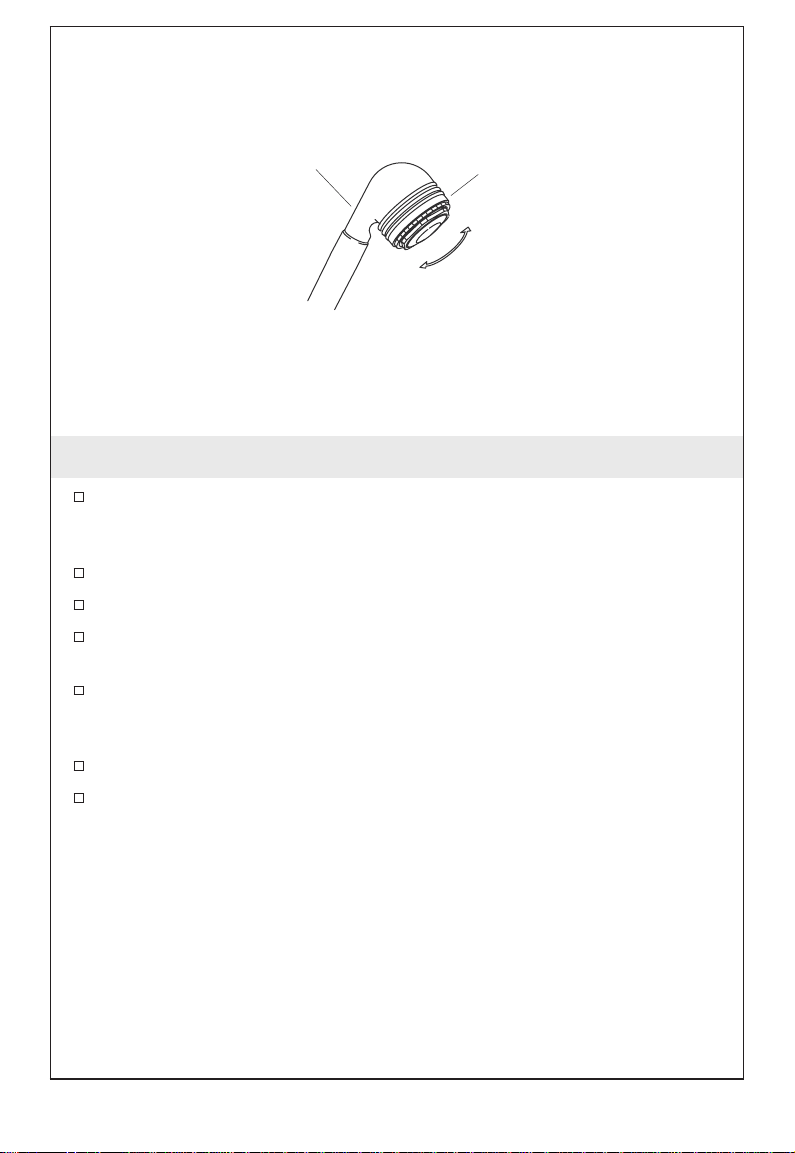

2. Vérification de l’installation
Compléter l’installation de la valve, garniture de la valve et tout
autre composant selon les instructions emballées avec le produit.
S’assurer que toutes les connexions sont bien serrées.
Ouvrir le drain.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Réparer au besoin.
Ouvrir les valves d’eau chaude et froide et faire couler l’eau à
travers le bec (si installé) pour chasser tous les débris. Vérifier s’il
y a des fuites.
Vérifier le bon fonctionnement de la douchette.
Tourner les valves en position fermée.
Anneau
externe
Tête de
douchette
Kohler Co. Français-3 1016116-2-C
Guía de instalación
Duchas de mano
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
Lea todas las instrucciones antes de comenzar.
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre el suministro principal de agua.
NOTA: Los códigos de plomería pueden exigir que se instale una
válvula rompevacío en línea con las duchas de mano. Consulte los
códigos locales de plomería.
La empresa Kohler se reserva el derecho de modificar el diseño
de los productos sin previo aviso, tal como se especifica en la lista
de precios.
Llave ajustable
Kohler Co. Español-1 1016116-2-C
1. Instale la ducha de mano
Inserte la arandela de rejilla en el extremo del soporte portador
de la ducha de mano.
Enrosque el mango de la ducha de mano en el soporte portador
de la ducha de mano.
Deslice un empaque en el extremo de la manguera flexible de la
ducha de mano que tiene los planos para agarre con una llave.
Enrosque el extremo que tiene los planos de la manguera flexible
de la ducha de mano en la válvula rompevacío/codo mural.
Apriete con una llave. No apriete demasiado.
Haga circular agua fría y caliente por la manguera de la ducha de
mano para eliminar las partículas y residuos.
Deslice una arandela de rejilla en las roscas de la ducha de mano.
Enrosque la ducha de mano en la manguera de la ducha de
mano.
Ducha de mano
Arandela de rejilla
Manguera de la
ducha de mano
Kohler Co. Español-2 1016116-2-C
2. Verificación de la instalación
Termine la instalación de la válvula, la guarnición de la válvula y
el resto de los componentes según las instrucciones incluidas con
el producto.
Asegúrese de que todas las conexiones estén apretadas.
Abra el desagüe.
Abra el suministro principal de agua y verifique que no haya
fugas. Repare según sea necesario.
Abra las válvulas del agua fría y caliente y deje correr el agua por
el surtidor (si se instaló) para eliminar los residuos. Verifique que
no haya fugas.
Verifique el funcionamiento correcto de la ducha de mano.
Gire las válvulas a la posición cerrada.
Anillo
externo
Cabeza de la
ducha de mano
1016116-2-C Español-3 Kohler Co.
