Kinedo Modulo XL User manual

1/2

Attenzione ai passi :

eAtención a los pasos :

Attention aux étapes :

Check installation steps :

P. 4 - 12 - 17

Achtung vor den Schritten :

 Montage-instructies

 Montageanleitung

!Aandacht voor de stappen :

 Installation instructions

 Manual de instalación

 Notice de montage

 Istruzioni di montaggio

DES1405NDG-1

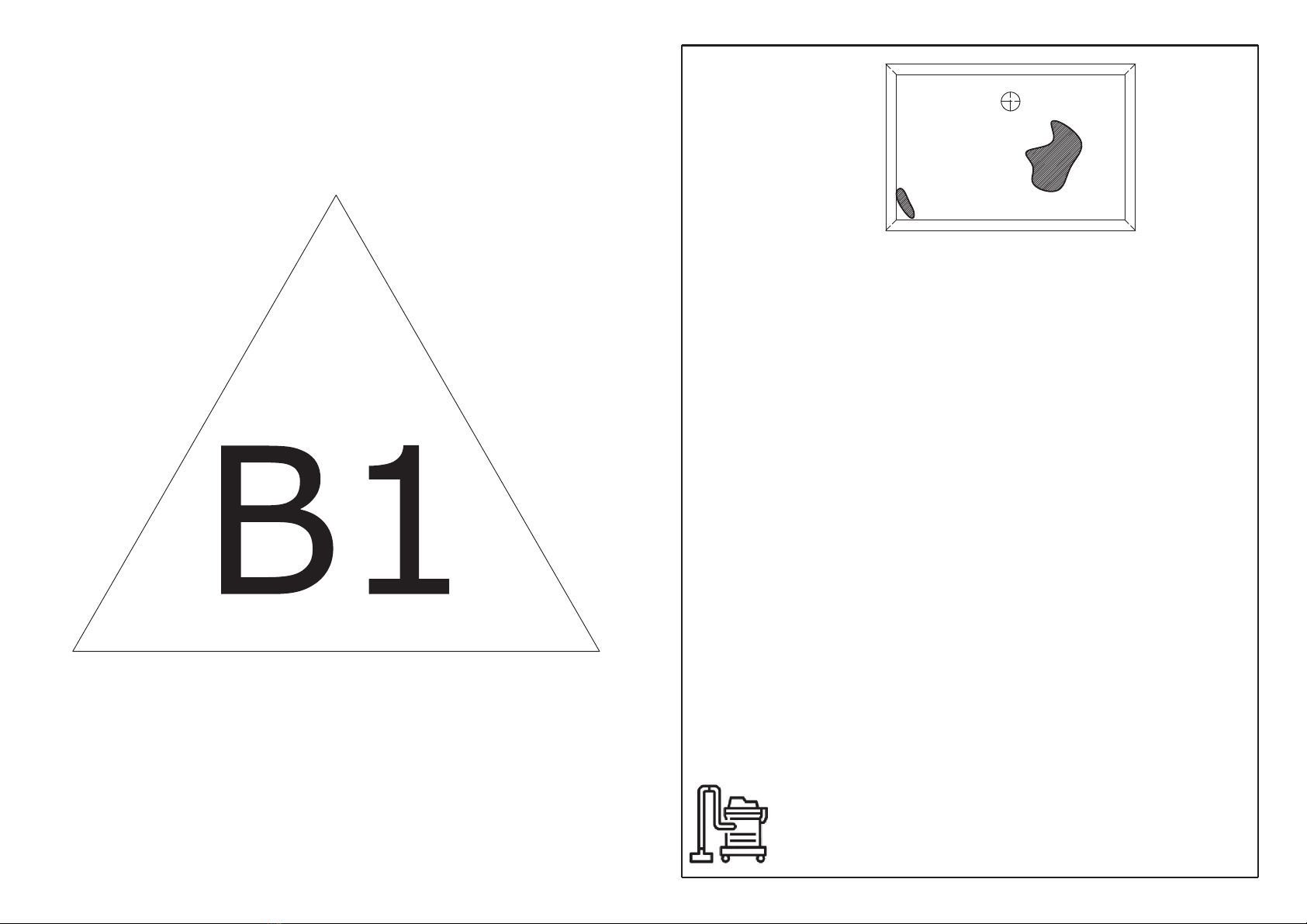

fAspirer le dessous de votre sol avant la pose

gVacuum the bottom of the floor before installation

eAspirar la parte inferior de su suelo antes de instalarlo

iAspirare la parte sottostante del pavimento prima dell'installazione

Saugen Sie den Boden des Bodens vor der Installation ab

Stofzuig de bodem van de vloer voor de installatie

fD’éventuelles irrégularités de surface sur le dessous de votre sol

n’empêchent pas une installation conforme aux préconisations de pose.

La colle (polyuréthane ou MS polymère) comblera facilement ces manques lors

du collage.

gAny surface irregularities on the underside of the floor have no influence on

the installation according to the installation recommendations.

The adhesive (polyurethane or MS polymer) compensates for these

unevenness when bonding the feet off without any problems.

ePosibles irregularidades de la superficie en la parte inferior del suelo no

impida la instalación de acuerdo con las recomendaciones de instalación.

El adhesivo (poliuretano o polímero MS) rellenará fácilmente estos huecos al

pegar los pies.

iEventuali irregolarità della superficie nella parte sotto del pavimento non

impediscono l'installazione in base alle raccomandazioni di montaggio.

La colla (poliuretano o MS polimero) riempirà facilmente queste lacuna quando

si incollano i piedini.

nEventuele onregelmatigheden in de vlakke onderzijde van uw vloer vormen

geen belemmering voor een installatie conform aan de gestelde richtlijnen. De

lijm (polyurethaan of MS-polymeer) vult eventuele openingen makkelijk op

tijdens het lijmen.

dEventuelle Unregelmäßigkeiten der Oberfläche an der Unterseite Ihres

Bodens haben keinen Einfluss auf die Installation gemäß den

Einbauempfehlungen. Der Klebstoff (Polyurethan oder MS-Polymer) gleicht

diese Unebenheiten beim Verkleben problemlos aus.

DES1405NDG-1

50 mm35 à 220 mm

210 à 220 mm

DES1405NDG-1

PCB2

B2 PB

80mm mini

1503 x 233 = 700

150

R195

150

10 x 170 = 1700

Polyurethane adhesive

ePegamento

de poliuretano

iAdesivo poliuretanico

nPolyurethaan kit

dPolyurethan-klebstoff

Colle polyuréthane

Polyurethan-klebstoff

Polyurethaan kitn

Adesivo poliuretanico

de poliuretano

Pegamento

Polyurethane adhesive

Colle polyuréthane

f Pose de sol avec pieds g Laying the floor with adjustable feet

e Instalación del suelo con pies i Posa del pavimento con piedi

n Montage van vloer op poten d Installation der Boden mit Füßen

f Pose de sol sans pieds g Laying the floor without feet

e Instalación del suelo sin pies i Posa del pavimento senza piedi

n Montage van vloer zonder poten d Installation der Boden ohne Füßen

PBB2

B2 PC

DES1405NDG-1

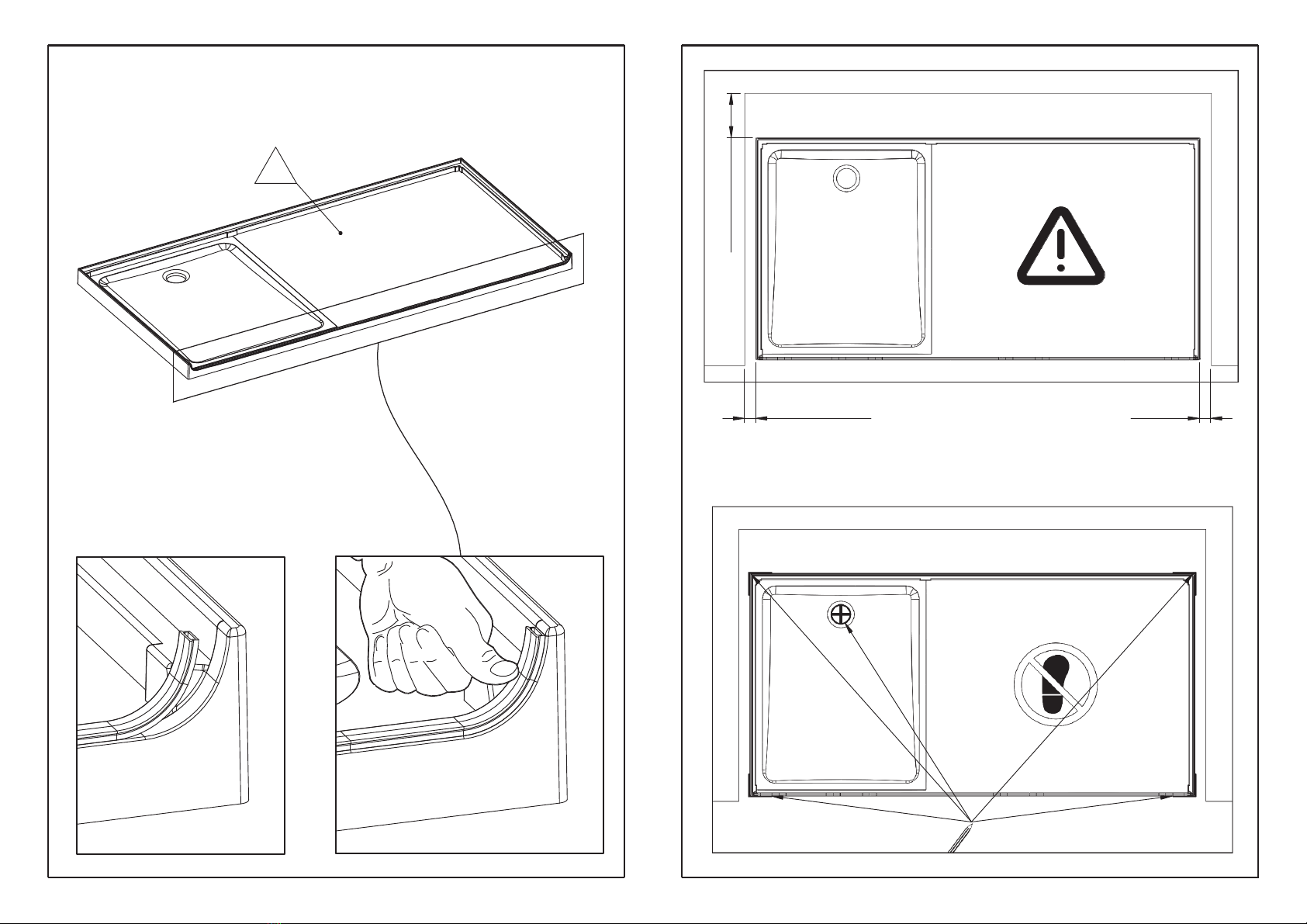

Vérifier que tous les pieds soient bien en contact avec le solf

d Prüfen, ob alle Füße sind in Kontakt mit den Boden berühen

n Controleer of alle voeten in contact staan met de vloer

Controllare che tutti i piedi sono in contatto con il pavimento

Check that all feet are in contact with the floor

Compruebe que todos los pies están en contacto con el sueloe

fSol rigide et non-humide indispensablegEnsure a solid dry surface

eSuelo rígido y sin humedad imprescindibleiIl suolo deve essere ben asciutto e non umido

nDe ondergrond moet volkomen vlak en droog zijn

dUntergrund muss fest und darf nicht feucht sein

fTracer la position de la bondegMark the position of the waste

eMarcar la posición del desagüeiTracciare la posizione della piletta

nMarkeer de plaats van de afvoerdPosition des ablaufs anzeichnen

Connect the waste pipe

Raccorder votre évacuation à la bonde

Das abflussrohr an den ablauf anschließen

Ggf. holzklotz vorsehen

Gebruik eventueel een houten blokje

Sluit de afvoer aan op het afvoerputje

Collegare il tubo di evacuazione alla piletta

evacuación al sumidero

Conectar el tubo de

fCale en bois si nécessaire

gProvide support if necessary

eSoporte de madera en caso necesario

iSupporto in legno, se necessario

A1 QF

Adesivo poliuretanicoi

Pegamento de poliuretano

Polyurethane adhesive

Polyurethan-klebstoff

Polyurethaan kit

Colle polyuréthanef

DES1405NDG-1

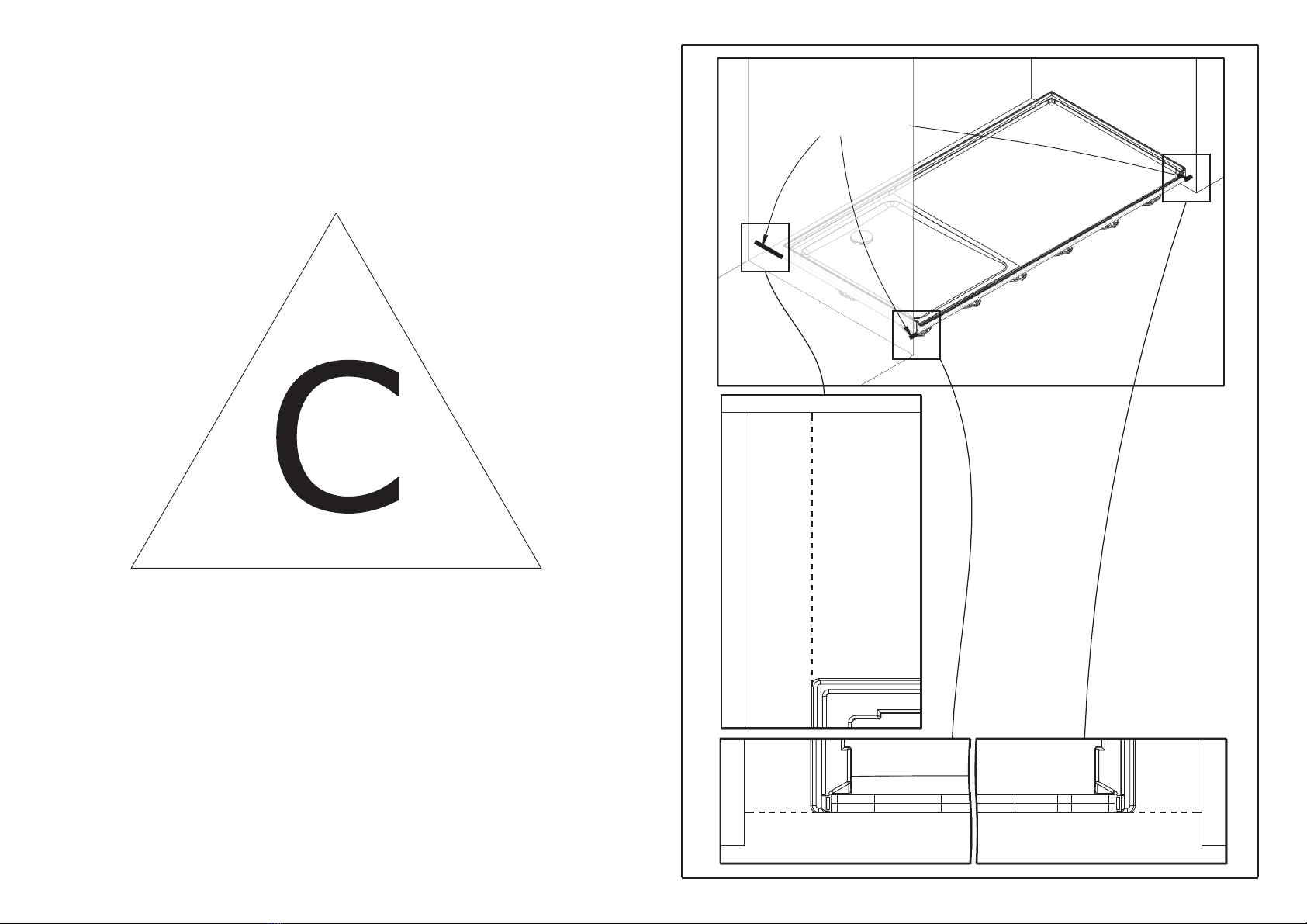

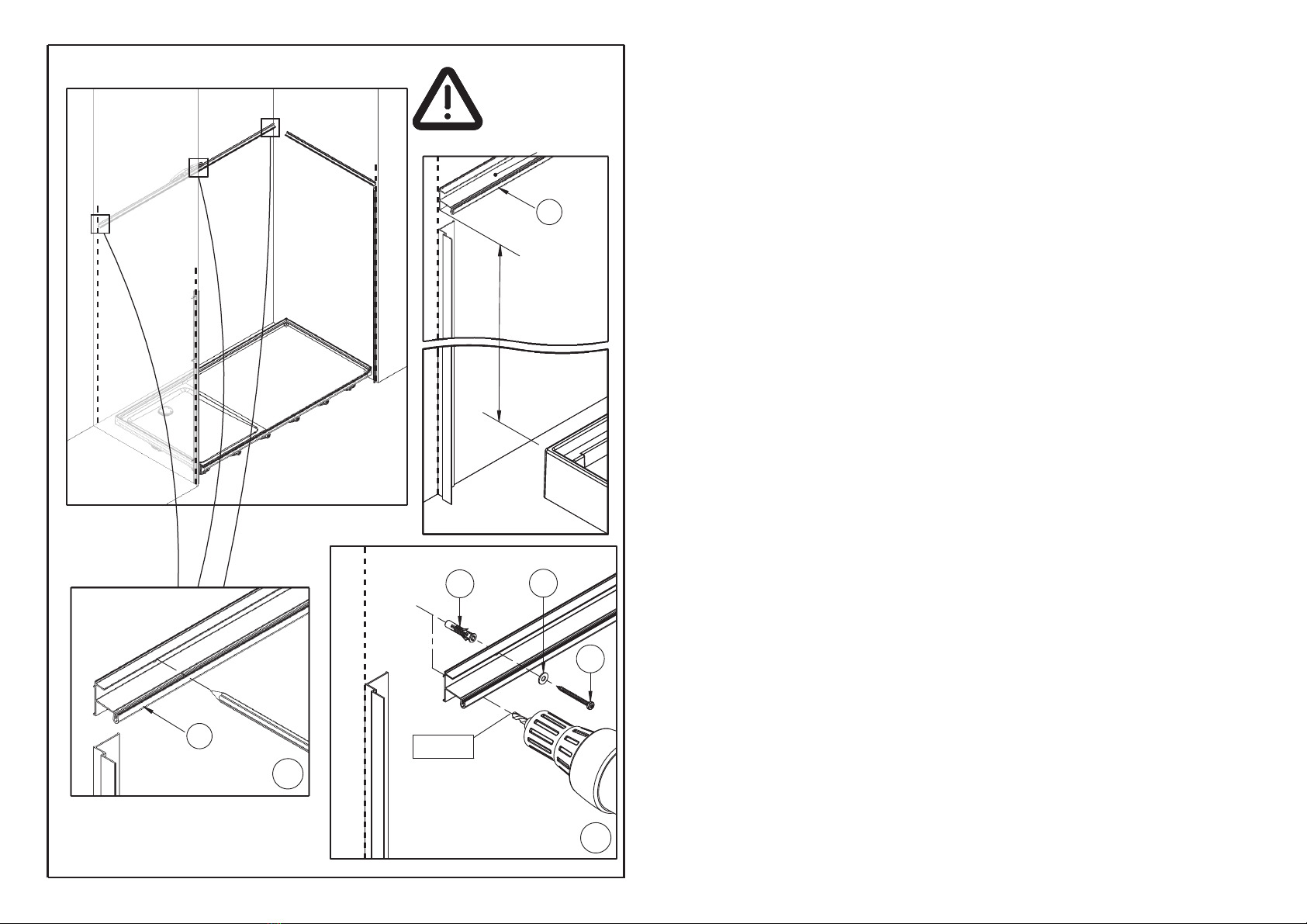

f Tracer g Mark

e Marcar i Tracciare

n Markeer d Zeichnen

DES1405NDG-1

1940mm

Ø 6 mm

1000mm

1865mm

1000mm

DES1405NDG-1

2000mm

Ø 6 mm

1865 mm

2000mm

fCouper à longueur

gCut to length

eCortar a la medida

iTaglio a misura

nOp lengte gesneden

dAuf die Länge schneiden

DES1405NDG-1
