König Electronic CMP-SPSU100 User manual
2012-05-15
CMP-SPSU100
MANUAL (p. 2)
5.1 speaker set
ANLEITUNG (S. 4)
5.1 Lautsprecher-Set
MODE D’EMPLOI (p. 6)
Système d’enceintes 5.1
GEBRUIKSAANWIJZING (p. 9)
5.1 Luidsprekerset
MANUALE (p. 11)
Set di altoparlanti 5.1
MANUAL DE USO (p. 13)
5.1 Conjunto de altavoces
HASZNÁLATI ÚTMUTATÓ (o. 16.)
5.1 hangszórórendszer
KÄYTTÖOHJE (s. 18)
5.1 Kaiutinjärjestelmä
BRUKSANVISNING (s. 20)
5.1 Högtalare
NÁVOD K POUŽITÍ (s. 22)
5.1 Sada reproduktorů
MANUAL DE UTILIZARE (p. 24)
Set de boxe 5.1
ΕΓΧΕΙΡΙΔΙΟ XPHΣHΣ(σελ. 27)
Σετ ηχείων 5.1
BRUGERVEJLEDNING (s. 29)
5.1 Højttalersæt
VEILEDNING (s. 31)
5.1 Høyttalersett
2
ENGLISH
5.1 speaker set

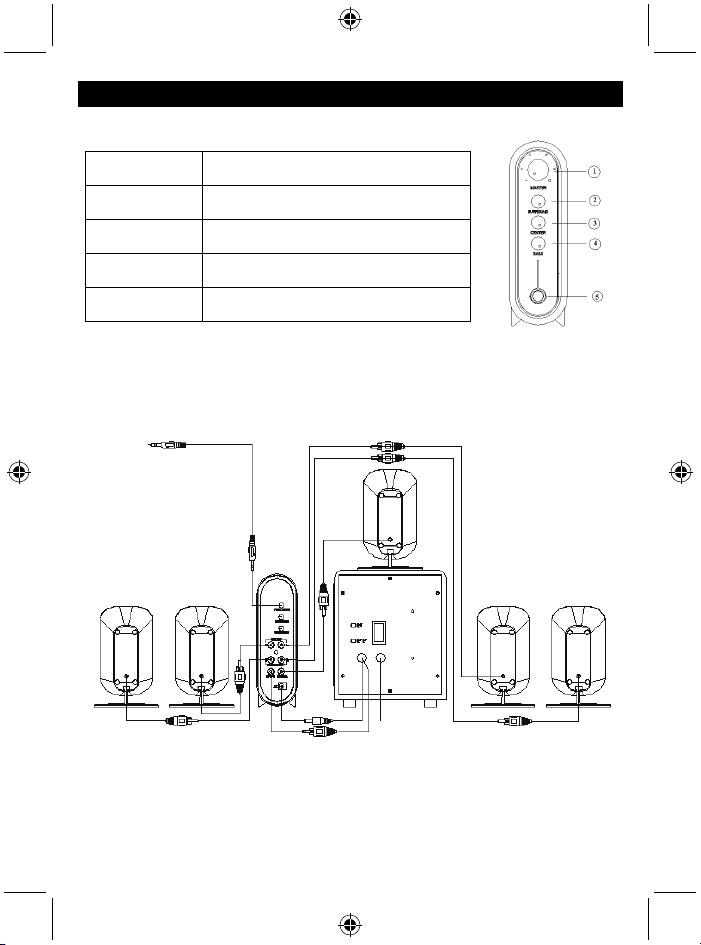

CONTROL BOX FUNCTION DESCRIPTION
1. MASTER Increase or decrease the master volume
2. SURROUND Increase or decrease the surround volume
3. CENTER Increase or decrease the center volume
4. SUBWOOFER Increase or decrease the subwoofer volume
5. LED LED indicator
OPERATION AND CONNECTION
*Please make sure the system and devices are powered OFF before establishing a connection*
Connecting with a 2 channel device (PC/CD player/MP3 player)
1. Connect the device (PC/CD player/MP3 player) to the stereo input jack on the back panel.
2. Connect all satellite speakers to the speaker output section of the back panel of the control box.
3. Connect the AC power and turn on the switch on the back panel of the subwoofer.
Connecting with a 5.1 channel device (DVD player/5.1 sound card on PC)
1. Connect the front channel output of the device to the front channel input of the speaker’s back
panel.
2. Connect the rear channel output of the device to the rear channel input of the speaker’s back
panel.
3. Connect the center channel output of the device to the center channel input of the speaker’s
back panel.
A
C IN
MP3/CD
3
4. Connect all satellite speakers to the speaker output section on the back of the control box.
5. Connect the AC power and turn on the switch on the back panel of the subwoofer.
Safety precautions:
To reduce risk of electric shock, this product should ONLY be
opened by an authorized technician when service is
required. Disconnect the product from mains and other
equipment if a problem should occur. Do not expose the
product to water or moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modifications of the product or damage
caused due to incorrect use of this product.
General:
- Designs and specifications are subject to change without notice.
- All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.
- This manual was produced with care. However, no rights can be derived. König Electronic can not
accept liability for any errors in this manual or their consequences.
- Keep this manual and packaging for future reference.
Attention:
This product is marked with this symbol. It means that used electrical and electronic products
should not be mixed with general household waste. There is a separate collections system for
these products.
DVD
A
C IN
4
DEUTSCH
5.1 Lautsprecher-Set

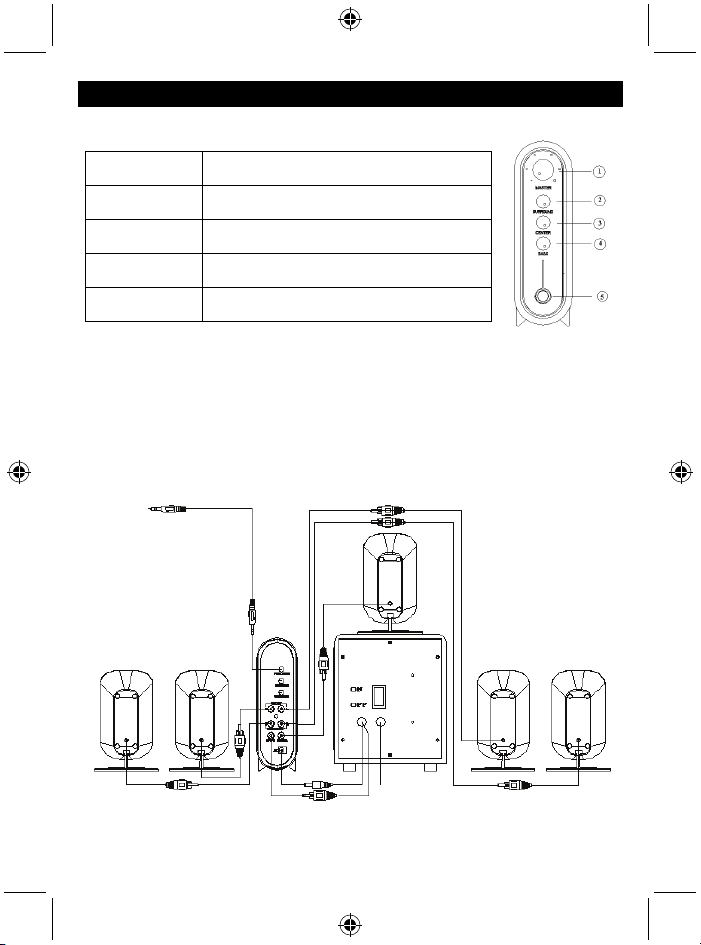

FUNKTIONSBESCHREIBUNG REGLEREINHEIT
1. MASTER Erhöhen oder verringern der Masterlautstärke
2. SURROUND Erhöhen oder verringern der Surround-Lautstärke
3. CENTER Erhöhen oder verringern der Center-Lautstärke
4. SUBWOOFER Erhöhen oder verringern der Subwoofer-Lautstärke
5. LED Betriebsanzeige
BETRIEB UND ANSCHLUSS
*Bitte stellen Sie sicher, dass das System und die Geräte vor dem Aufbau einer Verbindung
ausgeschaltet sind*
Anschluss an ein 2-Kanal Gerät (PC/CD-Player/MP3-Player)
1. Schließen Sie das Gerät (PC/CD-Player/MP3-Player) an die Stereoeingangsbuchse auf der
Rückseite an.
2. Schließen Sie alle Satellitenlautsprecher an die Lautsprecherausgänge auf der Rückseite der
Reglereinheit an.
3. Schließen Sie das Wechselstromnetzteil an und schalten Sie den Schalter auf der Rückseite
des Subwoofers ein.

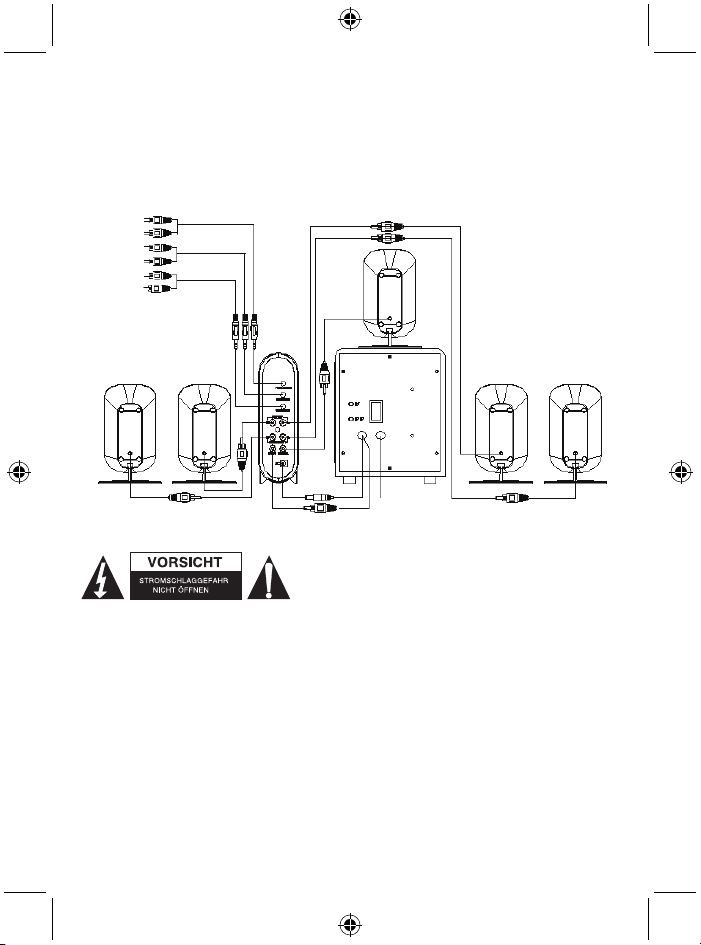

Anschluss an ein 5.1-Kanalgerät (DVD-Player/5.1 Soundkarte am PC)
1. Schließen Sie den Front-Kanalausgang des Gerätes an den Front-Kanaleingang der
Lautsprecherrückseite an.
A
C-EIN
MP3/CD
5
2. Schließen Sie den Rear-Kanalausgang des Gerätes an den Rear-Kanaleingang der
Lautsprecherrückseite an.
3. Schließen Sie den Center-Kanalausgang des Gerätes an den Center-Kanaleingang der
Lautsprecherrückseite an.
4. Schließen Sie alle Satellitenlautsprecher an die Lautsprecherausgänge auf der Rückseite der
Reglereinheit an.
5. Schließen Sie das Wechselstromnetzteil an und schalten Sie den Schalter auf der Rückseite
des Subwoofers ein.
Sicherheitsvorkehrungen:
Um das Risiko eines elektrischen Schlags zu verringern,
sollte dieses Produkt AUSSCHLIESSLICH von einem
autorisierten Techniker geöffnet werden. Bei Problemen
trennen Sie das Gerät bitte von der Spannungsversorgung
und von anderen Geräten ab. Stellen Sie sicher, dass das
Gerät nicht mit Wasser oder Feuchtigkeit in Berührung
kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts
oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des
Produkts entstanden sind.
Allgemeines:
- Design und technische Daten können ohne vorherige Ankündigung geändert werden.
- Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen
Eigentümer und werden hiermit als solche anerkannt.
DVD
A
C-EIN
6
- Diese Bedienungsanleitung wurde sorgfältig verfasst. Dennoch können daraus keine Rechte und
Pflichten hergeleitet werden. König Electronic haftet nicht für mögliche Fehler in dieser
Bedienungsanleitung oder deren Folgen.
- Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten
elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt
werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
FRANÇAIS
Système d’enceintes 5.1
DESCRIPTION DES FONCTION DU BOITIER DE COMMANDE
1. MASTER Pour augmenter ou diminuer le volume principal
2. SURROUND Pour augmenter ou diminuer le volume surround
3. CENTER Pour augmenter ou diminuer le volume de
l’enceinte centrale
4. SUBWOOFER Pour augmenter ou diminuer le volume du
subwoofer
5. Voyant Indicateur lumineux
CONNEXION ET UTILISATION
* Assurez-vous que le système et les dispositifs sont éteints avant d'établir une connexion *
Connexion d’un dispositif 2 canaux (PC /lecteur CD/lecteur MP3)
1. Connectez le dispositif (PC /lecteur CD/lecteur MP3) au connecteur d'entrée stéréo du panneau
arrière.
2. Connectez toutes les enceintes satellites aux sorties enceintes du panneau arrière du boîtier de
commande.
3. Branchez l'alimentation secteur et mettez l'interrupteur du panneau arrière du subwoofer sur
marche.
7
Connexion d’un dispositif 5.1 canaux (lecteur DVD/carte son 5.1 sur PC)
1. Connectez la sortie du canal avant de l'appareil à l'entrée du canal avant du panneau arrière de
l’enceinte.
2. Connectez la sortie du canal arrière de l'appareil à l'entrée du canal arrière du panneau arrière
de l’enceinte.
3. Connectez la sortie du canal central de l'appareil à l'entrée du canal central du panneau arrière
de l’enceinte.
4. Connectez toutes les enceintes satellites aux sorties enceintes à l’arrière du boîtier de
commande.
5. Branchez l'alimentation secteur et mettez l'interrupteur du panneau arrière du subwoofer sur
marche.
Alimentation
secteu
r
MP3/CD
8
Consignes de sécurité :
Pour réduire le risque de choc électrique, ce produit ne doit
être ouvert que par un technicien qualifié si une réparation
s’impose. Débranchez l’appareil et les autres équipements
du secteur s’il y a un problème. Ne pas exposer l’appareil à
l’eau ni à l’humidité.
Entretien :
Ne nettoyez l’appareil qu’avec un chiffon sec. N’utilisez pas de solvants ou de produits abrasifs.
Garantie :
Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du
produit ou en cas de dommages provoqués par une utilisation incorrecte de l’appareil.
Généralités :
- Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.
- Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont
leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.
- Ce manuel a été produit avec soin. Toutefois, aucun droit ne peut en dériver. König Electronic ne
peut être tenu responsable pour des erreurs de ce manuel ou de leurs conséquences.
- Conservez ce manuel et l’emballage pour toute référence ultérieure.
Attention :
Ce symbole figure sur l’appareil. Il signifie que les produits électriques et électroniques ne
doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour
ce genre de produits.
DVD
A
limentation
secteur
9
NEDERLANDS
5.1 Luidsprekerset
FUNCTIEBESCHRIJVING VAN HET BEDIENINGSPANEEL
1. MASTER Voor het verhogen of verlagen van het
hoofdvolume.
2. SURROUND Voor het verhogen of verlagen van het
surround-volume.
3. CENTRUM Voor het verhogen of verlagen van het
centrumvolume.
4. SUBWOOFER Voor het verhogen of verlagen van het volume
van de subwoofer.
5. LED LED-indicator
BEDIENING EN AANSLUITEN
* Zorg ervoor dat het systeem en apparaten uitgeschakeld zijn alvorens een verbinding te maken *
Verbinding maken met een 2-kanaals apparaat (PC/CD-speler/MP3-speler)
1. Sluit het apparaat (PC/CD-speler/MP3-speler) aan op de stereo-ingang op het achterpaneel.
2. Sluit alle satellietluidsprekers aan op het gedeelte van de luidsprekeruitgang op het
achterpaneel van het bedieningspaneel.
3. Sluit de netvoeding aan en zet de schakelaar op het achterpaneel van de subwoofer aan.
Verbinding maken met een 5.1-kanaals apparaat (DVD-speler/5.1 geluidskaart op PC)
1. Sluit de front-kanaaluitgang van het apparaat aan op de front-kanaalingang op het
achterpaneel van de luidspreker.
2. Sluit de achter-kanaaluitgang van het apparaat aan op de achter-kanaalingang op het
achterpaneel van de luidspreker.
A
C-INGANG
MP3/CD
10
3. Sluit de centrum-kanaaluitgang van het apparaat aan op de centrum-kanaalingang op het
achterpaneel van de luidspreker.
4. Sluit alle satellietluidsprekers aan op het gedeelte van de luidsprekeruitgang op het
achterpaneel van het bedieningspaneel.
5. Sluit de netvoeding aan en zet de schakelaar op het achterpaneel van de subwoofer aan.
Veiligheidsvoorzorgsmaatregelen:
Om het risico op elektrische schokken te voorkomen mag dit
product ALLEEN worden geopend door een erkende
technicus wanneer er onderhoud nodig is. Koppel het
product los van de elektrische voeding en van andere
apparatuur als zich problemen voordoen. Stel het product
niet bloot aan water of vocht.
Onderhoud:
Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.
Garantie:
Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik
van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de
garantie.
Algemeen:
- Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud.
- Alle logo’s, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de
respectievelijke eigenaren en worden hierbij als zodanig erkend.
- Deze handleiding is met zorg samengesteld. Er kunnen echter geen rechten aan worden ontleend.
König Electronic kan geen aansprakelijkheid aanvaarden voor eventuele fouten in deze handleiding
of de gevolgen daarvan.
- Bewaar deze gebruiksaanwijzing voor latere raadpleging.
DVD
A
C-INGANG
