Bestimmungsgemäße Verwendung

Die Lichtschranke erfasst berührungslos Gegenstände und Materialien

und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typaufkleber.

Sichtbares Laserlicht; Laserschutzklasse 2.

Nicht in den Laserstrahl blicken!

Die beigelegten Aufkleber (Warnhinweis Laser) müssen

in unmittelbarer Nähe des Geräts angebracht werden.

Elektrischer Anschluß

Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfül-

len, muß das Gerät aus einer galvanisch getrennten Quelle ver-

sorgt und durch eine Überstromeinrichtung abgesichert werden.

Schalten Sie die Anlage spannungsfrei.

Schließen Sie das Gerät an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz.

Programmieren der Ausgangsfunktion durch Anschlußbelegung (s.

Seite 17 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

Montage und Justage

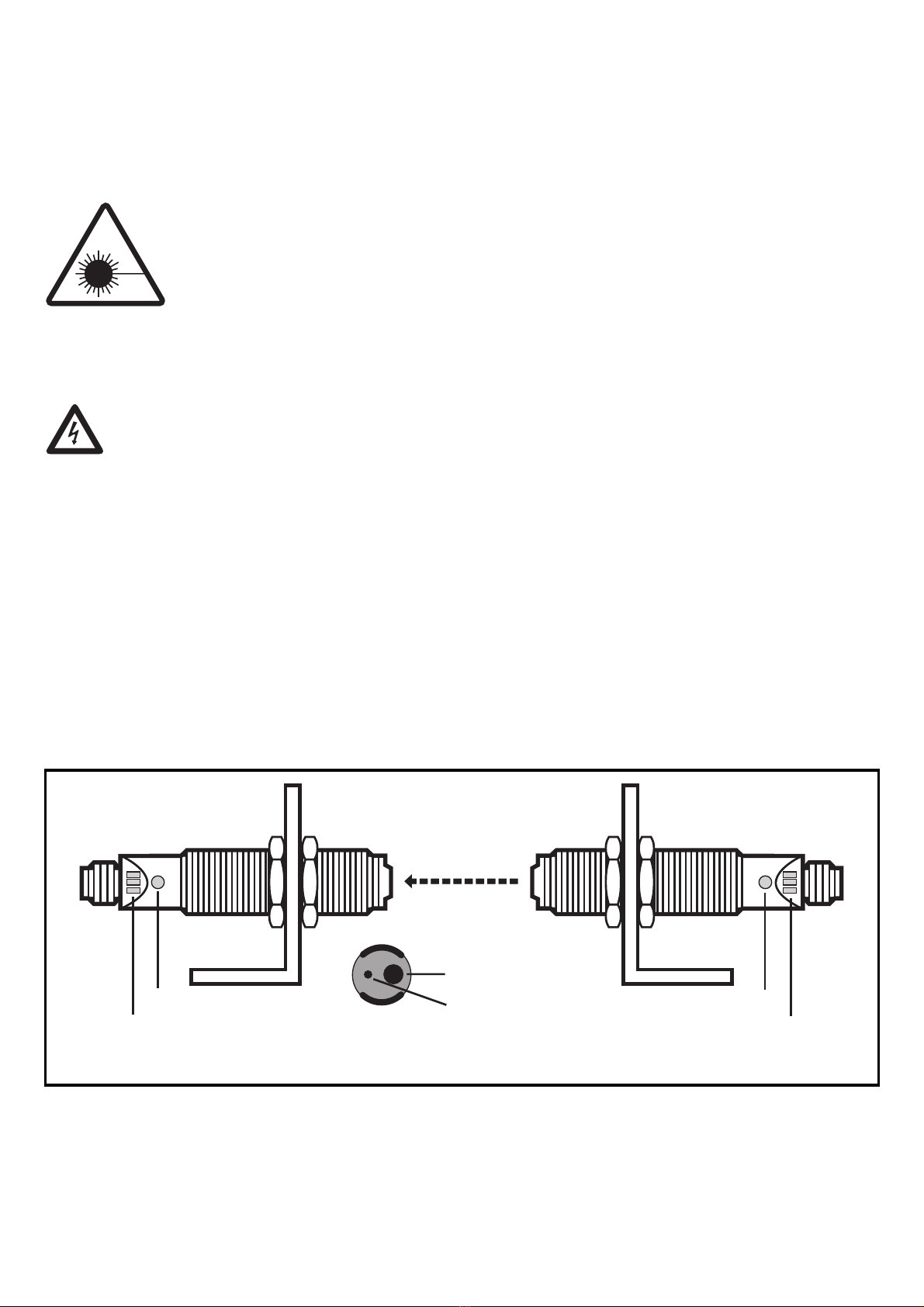

Befestigen Sie den Empfänger (Typbezeichnung OGEL...) mit Hilfe einer

Montagehalterung. Richten Sie den Sender (Typbezeichnung OGSL...)

auf den Empfänger aus und befestigen Sie ihn. Der Lichtfleck muß die

Linse des Empfängers treffen (Bestätigung durch Kontroll LED). Maxi-

male Reichweite nur bei genauer Ausrichtung.

Einstelltaste

LEDs rot, gelb, grün

Einstelltaste

LEDs rot, gelb, grün

Kontroll LED

Linse

Empfänger Sender

Befestigen Sie das Gerät so, daß sich die Einbaulage nicht verän-

dern kann (vermeiden Sie insbesondere starke Vibrationen!).

Lasergeräte mit sehr kleinem Lichtfleck-Duchmesser sind stark

fokussiert; geringste Veränderungen der Einbaulage können

daher zur Dejustage führen.

Justierhilfe:

Der Sender hat zur Ausrichtung eine Justierhilfe integriert.

Nach dem Drücken der Einstelltaste am Sender blinkt zuerst die rote

LED, danach blinken abwechselnd die grüne und die gelbe LED. Die

Intensität des Sendelichts ist nun erhöht und der Sendelichtfleck deut-

lich sichtbar. Nach erneutem Drücken leuchtet die grüne LED wieder

und das Sendelicht ist wieder auf normale Intensität gesetzt.

Wird die Taste nicht ein zweites mal gedrückt, wird das Sendelicht

nach ca. 15 min. auf normale Intensität gesetzt.

Wichtig! Inbetriebnahme

Die Lichtschranke ist ohne weitere Einstellungen betriebsbereit (plug

and play) und auf Reichweite max. eingestellt. Dies bedeutet, daß die

Lichtschranke mit maximaler Betriebsreserve betrieben wird. Die nach-

folgend beschriebenen Einstellungen sind nur erforderlich wenn z.B.

teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

DEUTSCH

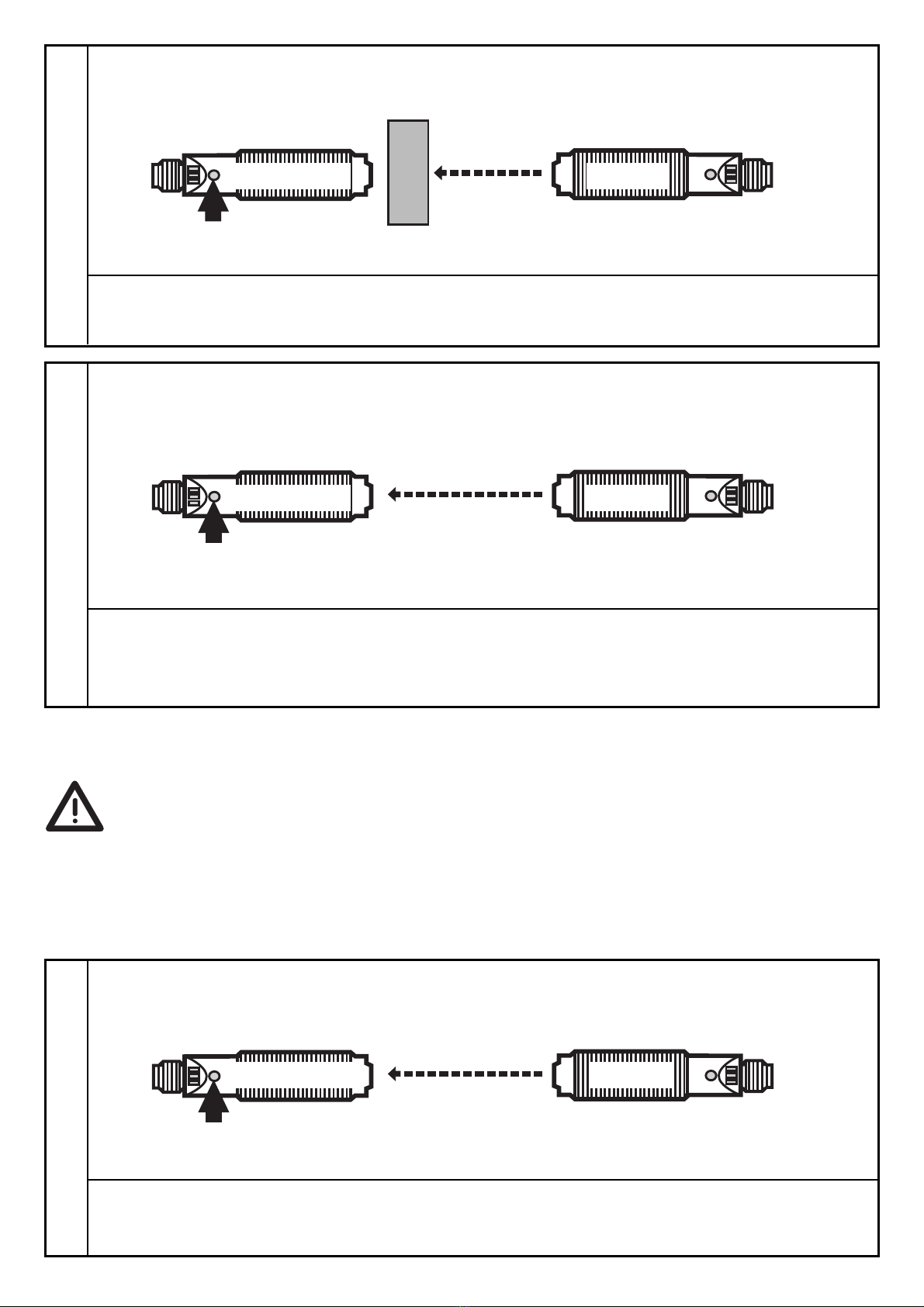

Drücken Sie ca. 2s, bis die rote LED blinkt.

Gerät in den Programmiermodus schalten.

Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.

Das Gerät ist im Programmiermodus.

Empfänger Sender

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-

signal und Dunkelsignal sind annähernd gleich stark) blinkt die

rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit

unveränderter Empfindlichkeit in den Betriebsmodus über

Einstellen der Empfindlichkeit bei bewegten Objekten

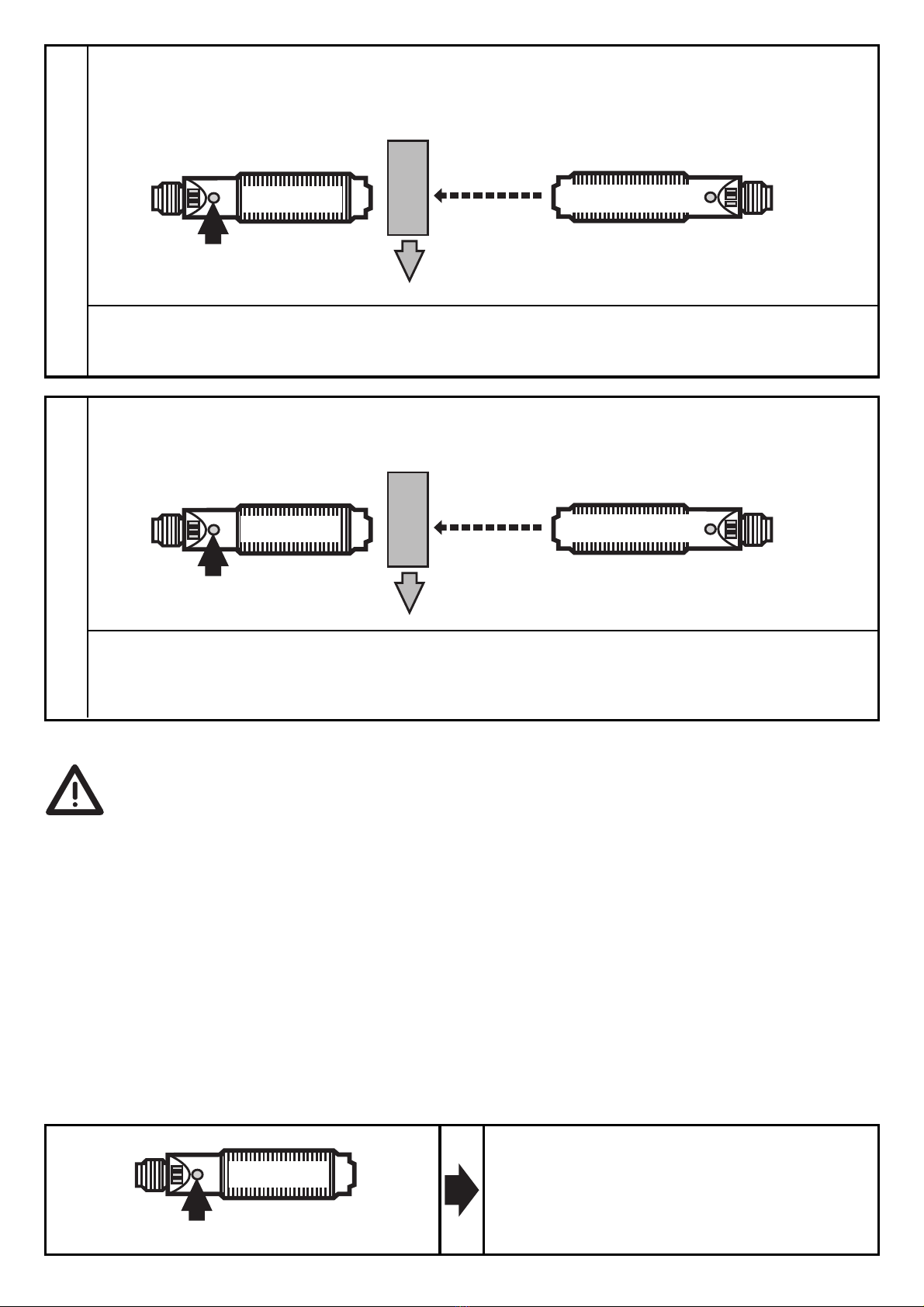

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen für ca. 1s,

danach leuchtet die grüne LED.

Das Gerät ist im Betriebsmodus.

Empfindlichkeit ohne Objekt einstellen.

Drücken Sie ca. 2s, bis die rote LED blinkt.

Gerät in den Programmiermodus schalten.

Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.

Das Gerät ist im Programmiermodus.

Empfänger Sender

Empfindlichkeit mit Objekt einstellen.

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen für ca. 1s,

blinken dann wieder im Wechsel.

2Empfänger Sender

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-

signal und Dunkelsignal sind annähernd gleich stark) blinkt die

rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit

unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit:

•Gehen Sie in den Programmiermodus (s. Schritt 1).

•Unterbrechen Sie den Lichtstrahl.

•Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Verriegeln

DEUTSCH

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen für ca. 1s,

danach leuchtet die grüne LED.

Das Gerät ist im Betriebsmodus.

Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte

durch den Erfassungsbereich der Optik laufen.

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen für ca. 1s,

blinken dann wieder im Wechsel.

Drücken Sie 10s lang.

Die rote LED blinkt kurz, danach

blinken die LEDs gelb und grün

im Wechsel;

nach 10s verlöschen die LEDs,

das Gerät ist verriegelt.

Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte

durch den Erfassungsbereich der Optik laufen.

Empfänger Sender

Empfänger

Entriegeln

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und

durch Funktionskontroll-Ausgang.

Funktionskontroll-Ausgang

(nicht bei Geräten mit Kabelanschluß)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objekter-

kennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s;

wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig

erfaßt wird.

• Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückge-

setzt ca. 2s nach Beseitigung der Störung.

• Schaltet bei interner Störung sofort; wird nur durch Ausschalten

und erneutes Einschalten der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die

die Kunststofflinsen beschädigen könnten.

Drücken Sie 10s lang.

Nach 10s verlöschen die LEDs,

Die Verriegelung ist aufgehoben.

LED grün leuchtet Gerät ist betriebsbereit.

LED gelb leuchtet Ausgang ist geschaltet.

LEDs

gelb + rot

Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.

Blinken abwechselnd, 1 Hz: Interne Störung.

(Ausgang ist nicht geschaltet).

LED rot leuchtet Störung bei der Objekterfassung, z. B. Dejustierung,

Verschmutzung der Linsen.

Empfänger

Function and features

The through-beam sensor detects objects and materials without con-

tact and indicates their presence by a switched signal.

Range (r): see type label.

Laser radiation; laser protection class 2.

Do not look directly into the beam!

The enclosed labels (warning laser) must be applied in

close proximity to the unit.

Electrical connection

The device shall be supplied from an isolating source and pro-

tected by an overcurrent device such that the limited voltage cir-

cuit requirements in accordance with UL 508 are met.

Isolate power, then connect the unit (see page 17 or type label).

Core colours: BN = brown, BU = blue, BK = black.

Programming of the output function by wiring (see page 17 or type

label).

Load of the function check output (fc output): max. 10mA.

Installation and alignment

Fix the receiver (type OGEL...) in position.

Align the transmitter (type OGES...) towards the receiver; the light spot

must hit the receiver lens (confirmation by LED).

ENGLISH

LEDs red, yellow, green

setting button

LEDs red, yellow, green

setting button

receiver transmitter

LED

lens

Mount the unit so that the mounting position cannot change (in

particular avoid high vibrations!). Laser units with a very small

light spot diameter are highly focussed; the slightest change in

the mounting position will result in misalignment.

Adjustment aid

For the alignment the transmitter incorporates an adjustment aid.

After pressing the setting button on the transmitter the red LED flash-

es, then the green LED and the yellow LED flash alternately. The inten-

sity of the transmitted light is increased and the light spot is clearly vis-

ible. After pressing the button again the green LED is on again and the

transmitted light is set again to normal intensity.

If the button is not pressed again, the transmitted light is set to nor-

mal intensity after about 15 min.

NB: Commissioning

The through-beam sensor is supplied ready to operate (plug and play)

set at the max. sensing range. This is sufficient if the through-beam

sensor can operate with maximum excess gain (highest contrast). The

following setting procedures should only be necessary in less straight-

forward applications, for example if partly transparent objects must be

detected.

Setting of the sensitivity with stationary objects

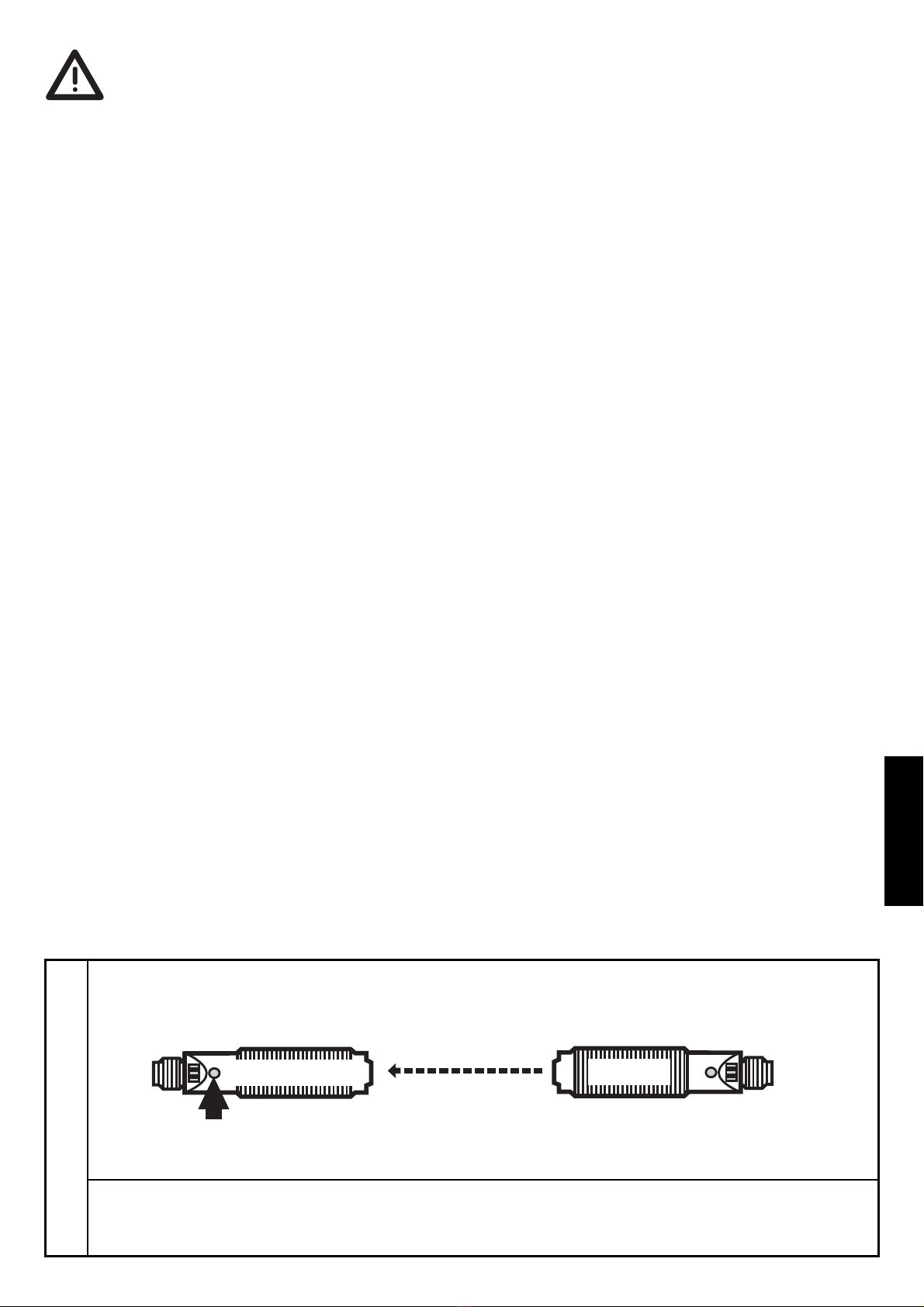

Press for about 2s until the red LED flashes.

Activate the programming mode of the unit.

The red LED goes out; the yellow and green LEDs flash alternately.

The unit is in the programming mode.

receiver transmitter

You can also proceed in reverse order: first setting without the object,then with

the object.

If the setting of the sensitivity is not possible (e.g. object signal and

background signal are about the same), the red LED flashes after

step 3 for approx. 2s. The unit then passes into the operating

mode with the sensitivity being unchanged.

Setting of the sensitivity with moving objects

ENGLISH

Press once.

The yellow and green LEDs go out for approx. 1s,

then the green LED is on.

The unit is in the operating mode.

Set the sensitivity without object.

Press for about 2s until the red LED flashes.

Activate the programming mode of the unit.

The red LED goes out; the yellow and green LEDs flash alternately.

The unit is in the programming mode.

receiver transmitter

Set the sensitivity with object.

Press once.

The yellow and green LEDs go out for approx. 1s,

then flash again alternately.

2receiver transmitter

If the setting of the sensitivity is not possible (e.g. object signal

and background signal are about the same), the red LED flashes

after step 3 for approx. 2s. The unit then passes into the operat-

ing mode with the sensitivity being unchanged.

Setting of the maximum sensitivity

• Go into the programming mode (step 1).

• Interrupt the light beam.

• Press the setting button twice (see steps 2 and 3).

Locking

During the measurement (approx. 1s) allow at least two objects to

move through the sensing area of the lens.

Press once.

The yellow and green LEDs go out for approx. 1s,

then flash again alternately.

Press once.

The yellow and green LEDs go out for approx. 1s,

then the green LED is on.

The unit is in the operating mode.

During the measurement (approx. 1s) allow at least two objects to

move through the sensing area of the lens.

Press for 10s.

The red LED flashes for a short time,

then the yellow and green LEDs

flash alternately;

after 10s the LEDs go out, the unit

is locked.

receiver transmitter

receiver

Other manuals for efector 200 OG laser

This manual suits for next models

Table of contents

Languages:

Other IFM Electronic Accessories manuals

IFM Electronic

IFM Electronic OGP User manual

IFM Electronic

IFM Electronic ecomat100 CR2101 Application guide

IFM Electronic

IFM Electronic efector 250 User manual

IFM Electronic

IFM Electronic Efector 200 O6T3 Series User manual

IFM Electronic

IFM Electronic Efector 200 Installation guide

IFM Electronic

IFM Electronic Efectorsod PM2053 User manual

IFM Electronic

IFM Electronic Ecomat200 User manual

IFM Electronic

IFM Electronic Efector 200 User manual

IFM Electronic

IFM Electronic Efector 200 User manual

IFM Electronic

IFM Electronic O1D106 User manual

IFM Electronic

IFM Electronic Efector 200 OGT1 Series User manual

IFM Electronic

IFM Electronic efector 300 SU9004 User manual

IFM Electronic

IFM Electronic PN72 Series User manual

IFM Electronic

IFM Electronic Efector 150 KG5070 User manual

IFM Electronic

IFM Electronic efector500 PI20 User manual

IFM Electronic

IFM Electronic efector500 PQ08 Series User manual

IFM Electronic

IFM Electronic LR2059 User manual

IFM Electronic

IFM Electronic Efector 300 SM7050 User manual

IFM Electronic

IFM Electronic Efector 100 User manual

IFM Electronic

IFM Electronic TS502A User manual

IFM Electronic

IFM Electronic Efectror 200 OGE2 Series User manual

IFM Electronic

IFM Electronic LR3000 User manual

IFM Electronic

IFM Electronic Efector 200 O5H User manual

IFM Electronic

IFM Electronic efector 250 O2D2 Series Owner's manual

Popular Accessories manuals by other brands

Hillco

Hillco 2810 Operator's manual

Siemens

Siemens QSA2700D Basic documentation

Contours

Contours ZY024 manual

Saivod

Saivod VS621 manual

Virtuox

Virtuox VirtuCLEAN 2.0 user manual

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS user manual

Z-Wave

Z-Wave HSD-200Z user manual

turck

turck FMX-IM-2UPLI63FX quick start guide

Decagon Devices

Decagon Devices 10HS manual

UPPAbaby

UPPAbaby Cup Holder user manual

Elko

Elko SmartSensor Leakage Wireless manual

Grizzly

Grizzly H8371 instructions

Panasonic

Panasonic HG-T Series user manual

DigiDesign

DigiDesign 888/24 I/O installation guide

PROZIS

PROZIS QUAY user manual

patagonia

patagonia PSI Vest user manual

SFC Energy

SFC Energy EFOY GO! manual

Axminster

Axminster Tooling Stylus Tip Ballpoint Pen Kit instruction manual

IFM Electronic efector 200 OG laser User manual

Popular Accessories manuals by other brands
