Huawei EchoLife EG8020P User manual

EchoLife EG8020P

快速入门

EchoLife EG8020P

Quick Start

1. 注意事项

安全注意事项：

设备属于一类激光产品，请勿直视设备上的光纤接

口，以免视力受损。

请勿让儿童玩耍设备及小配件，避免因吞咽等行为

产生危险。

请严格按照厂商要求安装设备（仅支持安装在 86

型电工盒和尺寸为 110mm x 125mm x 30mm 的标准

电工盒内），在设备四周和顶部留出 10cm 以上的散

热空间，勿将设备靠近热源或水源，并远离具有强

磁场或强电场的电器，如微波炉、电冰箱、手机。

设备供电电压必须满足设备的输入电压要求。

禁止使用非标配的电源适配器，以免影响设备正常

使用或引入安全风险。

插拔设备线缆时，请保持双手干燥，并应先停止使

用设备，断开电源。

严禁将光纤加强芯及其他金属部分引入室内，以免

雷雨天造成设备损坏或人身伤害。

雷电天气请断开设备电源，并拔出连接在设备上的

所有线缆，如电源线、网线等，以免设备遭雷击损

坏。

严禁将网线、电源适配器及其线缆连接到室外，以

免雷雨天造成设备损坏或人身伤害。

请勿在设备上放置任何物体，以免因设备过热或挤

压变形而损坏。

请防止异物（如金属）通过散热孔进入设备，防止

水或其他液体流进设备。如有不正常现象出现，如

液体意外流入设备、设备冒烟、声音异常、有异味

等，请立刻停止使用并断开电源，拔出连接在设备

上的所有线缆，如电源线、光纤和网线等，设备发

生故障时请联系指定的维修点。

请勿自行拆卸设备，设备发生故障时请联系指定的

维修点。

请遵守相关设备包装材料、耗尽电池和废旧设备处

理的本地法令，并支持回收行动。

未经授权，任何单位和个人不得对设备进行结构、

安全和性能设计方面的改动。

请遵从 IEC 60825-1 标准(200703 第2版)规定的程

序进行控制、调整或操作，否则可能导致辐射伤害。

防火注意事项：

设备需要远离大型热源、裸露的火源、及大功率设

备，如电暖器、蜡烛、电吹风等，避免引入安全风

险。

设备供电线路上或者设备附近，如有老化的电缆或

者老化的插线板等设施，请及时更换，避免引入安

全风险。

2. 外观介绍

由于 EG8020P 产品需与华为配套适配器使用，所以此章

节除了介绍 EG8020P，也会简单介绍电源适配器。

EG8020P可适配 86型电工盒和尺寸为 110mm x 125mm x

30mm 的标准电工盒，为了适配这些盒子，产品会配置

不同的产品外壳和固定板，具体外壳和固定板差异详见

下文。由于二者功能和安装类似，全文仅以适配 86 型电

工盒的产品为主进行讲解。

EG8020P 与电源适配器整体如下图所示：

EG8020P

GE接口

电源适配器

指示灯

指示灯开关

设备重启按钮

表2-1 按钮及指示灯说明

序号

按钮及指示灯

说明

LED

指示灯开关按钮，用

户可通过此按钮开启

或关闭设备所有指示

灯。

Reset

设备重启按钮，详见

常见问题。

序号

按钮及指示灯

说明

POWER/PON/

GE1/GE2

详见指示灯说明。

分解设备如下图所示：

墙体

（内嵌入电工盒）产品外壳

电源组件产品主件

电源适配器固定板

DC接口

GE接口

光纤接口

敲落孔

文档中所有示意图与产品实物可能有所差别，这

些差别不会影响产品功能，请您放心使用。

敲落孔：外壳上预留的开孔，孔边缘已经被切断

而仅留一些粘连，需要开孔时只需钳子之类将粘

连部分敲断，就可以得到完整的开孔以供线缆穿

入。

图中各接口描述详见连接线缆。

为了适配上述电工盒，产品配置了不同的产品外壳和

固定板，具体外壳和固定板差异如下所示，其中左侧

适配 86 型电工盒，右侧适配 110mm x 125mm x 30mm

的标准电工盒。

125mm

86mm 110mm

86mm 105mm

88mm

3. 安装 EG8020P

EG8020P可以简单快速的安装在 86 型电工盒上，具

体安装步骤如下：

Step 1 用螺丝刀取下墙壁上86盒的面板（如果没有面

板则忽略此步骤）。

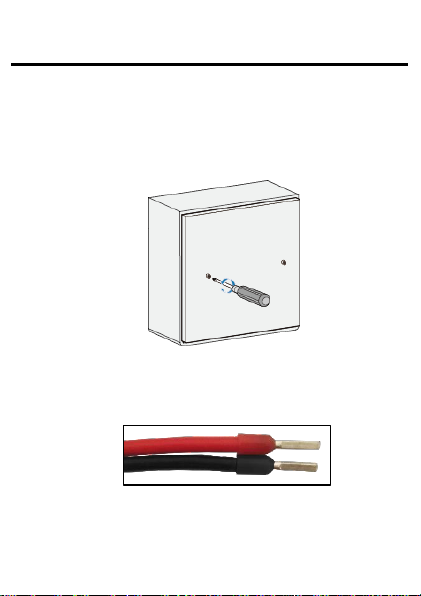

Step 2 制作电源端子：

1. 将电源线接入冷压端子，冷压端子支持1.0mm²的线

缆。

2. 取下电源端子的保护套，用一字螺丝刀拧松端子上

的螺钉。

电源端子支持剥线后直径为 0.25mm~1.3mm 的线缆。

3. 将接入电源线的冷压端子插入电源端子孔内，然后

拧紧螺钉，装上保护套，并将电源端子插入电源口。

保护套电源端子

（已接入冷压端子）

电源线插入端子时不用区分正负极。

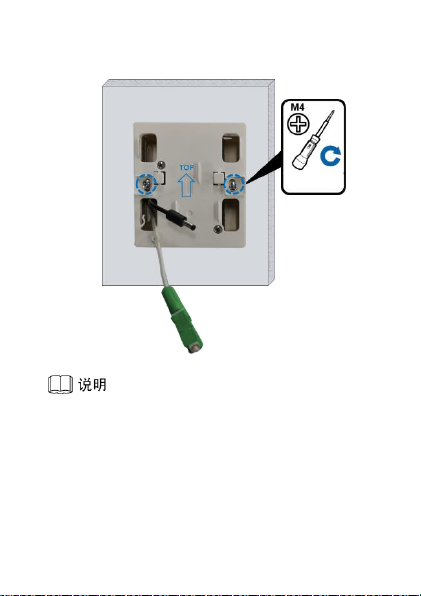

Step 3 将电源连接头和光纤从电源适配器固定板

的左下角孔引出，然后将电源适配器安装到86盒

上，并用螺钉（M4 x 30）固定。

固定板安装时尽量保证面板平整，避免安装力矩

过大导致固定板变形而影响产品安装。

安装在 110mm x 125mm x 30mm 的标准电工盒上

时，需使用配套的 ST3.5 x 40 螺钉。
