Grandstream Networks GXP-1100 User manual

Grandstream Networks, Inc.

1297 Beacon Street, 2nd Floor

Brookline, MA 02446. USA

Tel : +1 (617) 566 – 9300

Fax: +1 (617) 249 – 1987

www.grandstream.com

For Warranty and RMA information, please visit www.grandstream.com

GXP1100/1105 Small Business IP Phone

Quick Start Guide

Content

English.............................................................................1

简体中文.........................................................................7

Español...........................................................................13

Français..........................................................................19

Deutsch.........................................................................25

Italiano...........................................................................31

Русскй...........................................................................37

1 2

The GXP1100/1105 is not pre-congured to support

or carry emergency calls to any type of hospital, law

enforcement agency, medical care unit (“Emergency

Service(s)”) or any other kind of Emergency Ser-

vice. You must make additional arrangements to ac-

cess Emergency Services. It is Your responsibility to

purchase SIP-compliant Internet telephone service,

properly congure the GXP1100/1105 to use that ser-

vice, and periodically test your conguration to con-

rm that it works as You expect. If You do not do so, it

is Your responsibility to purchase traditional wireless

or landline telephone services to access Emergency

Services.

GRANDSTREAM DOES NOT PROVIDE CON-

NECTIONS TO EMERGENCY SERVICES VIA THE

GXP1100/1105. NEITHER GRANDSTREAM NOR

ITS OFFICERS, EMPLOYEES OR AFFILIATES MAY

BE HELD LIABLE FOR ANY CLAIM, DAMAGE, OR

LOSS, AND YOU HEREBY WAIVE ANY AND ALL

SUCH CLAIMS OR CAUSES OF ACTION ARISING

FROM OR RELATING TO YOUR INABILITY TO USE

THE GXP1100/1105 TO CONTACT EMERGENCY

SERVICES, AND YOUR FAILURE TO MAKE AD-

DITIONAL ARRANGEMENTS TO ACCESS EMER-

GENCY SERVICES IN ACCORDANCE WITH THE

IMMEDIATELY PRECEDING PARAGRAPH.

GXP1100/1105 is a next generation small business IP phone that features up to 2

call appearances with 1 SIP account, 4 programmable keys, single network port,

integrated PoE (GXP1105 only). The GXP1100/1105 delivers superior HD audio

quality, leading edge telephony features, automated provisioning for easy deploy-

ment, advanced security protection for privacy, and broad interoperability with

most 3rd party SIP devices and leading SIP/NGN/IMS platforms. It is a perfect

choice for small business, lobby, and hotel applications looking for a high quality,

basic IP phone with attractive cost.

PACKAGE CONTENTS:

OVERVIEW:

WARNING: Please DO NOT power cycle the GXP1100/1105 when the LED

lights are ashing during system boot up or rmware upgrade. You may corrupt

rmware images and cause the unit to malfunction.

WARNING: Use only the power adapter included in the GXP1100/1105 pack-

age. Using an alternative non-qualied power adapter may possibly damage the

unit.

1 x GXP1100/1105 Main Case 1 x Handset

1 x Phone Cord1 x Ethernet Cable 1 x Phone Stand

1 x 5V Power Adapter

1 x Quick Start Guide

PRECAUTIONS:

3 4

PHONE SETUP:

To setup the GXP1100/1105, follow the steps below:

1. Connect the handset and main phone case with the phone cord.

2. Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or a

router (LAN side of the router) using the Ethernet cable.

3. Connect the 5V DC output plug to the power jack on the phone; plug the power

adapter into an electrical outlet.

4. The LED on the up right corner will light up in red during the booting up/provi-

sioning/upgrading process. Before continuing, please wait for the LED turn off.

5. Pick up the handset and the dialtone will be heard. Press “***“ to use the IVR

menu and enter menu options to hear the corresponding voice prompt. For ex-

ample, dial “02“ in the IVR menu will hear the IP address. You can further cong-

urethe phone using the web GUI by entering GXP1100/1105’s IP address.

Slot for the phone

stand if placing the

phone on the table

LAN PortPower Handset Port

Wall mount holes

are available

Installing the Phone (Phone Stand):

For installing the phone on the table with the phone stand, attach the phone stand

to the bottom of the phone where there is a slot for the phone stand.

Installing the Phone (Wall Mount):

1. Attach the phone to the wall via the wall mount hole.

2. Pull out the tab on from the handset cradle (See gure below).

3. Rotate the tab and plug it back into the slot with the extension up to hold the

handset while the phone is mounted on the wall (See gure below).

Tab with extension up

Handset Rest

Tab with extension down

CONNECTING THE PHONE:

5 6

Note: For the detailed user manual, please download from:

http://www.grandstream.com/support

Congure the GXP1100/1105 using the Keypad:

1. Make sure the phone is idle.

2. Pick up the handset and the dialtone will be heard. Press “***“ to access the

IVR MENU.

3. In the IVR MENU, dial “01“ to congureDHCP, Static IP, or PPPoE mode. Press

“9” to toggle the selection. Press “*“ for the next menu option. Press “#“ to return to

the main menu. For details, please check GXP1100/1105 User Manual.

4. Please contact your ITSP (Internet Telephony Service Provider) for additional

settings that may be necessary to congure the phone.

GXP1100/1105 Keypad:

1. Ensure your phone is powered up and connected to the Internet.

2. Pick up the handset and the dialtone will be heard. Press “***“ to access the

IVR MENU.

3. In the IVR MENU, dial “02“ and phone’s IP address will be announced.

4. Type the phone’s IP address in your PC browser.

5. The default administrator password is “admin”; the default end-user password

is “123”.

PHONE CONFIGURATION:

Congure the GXP1100/1105 Using Web Browser:

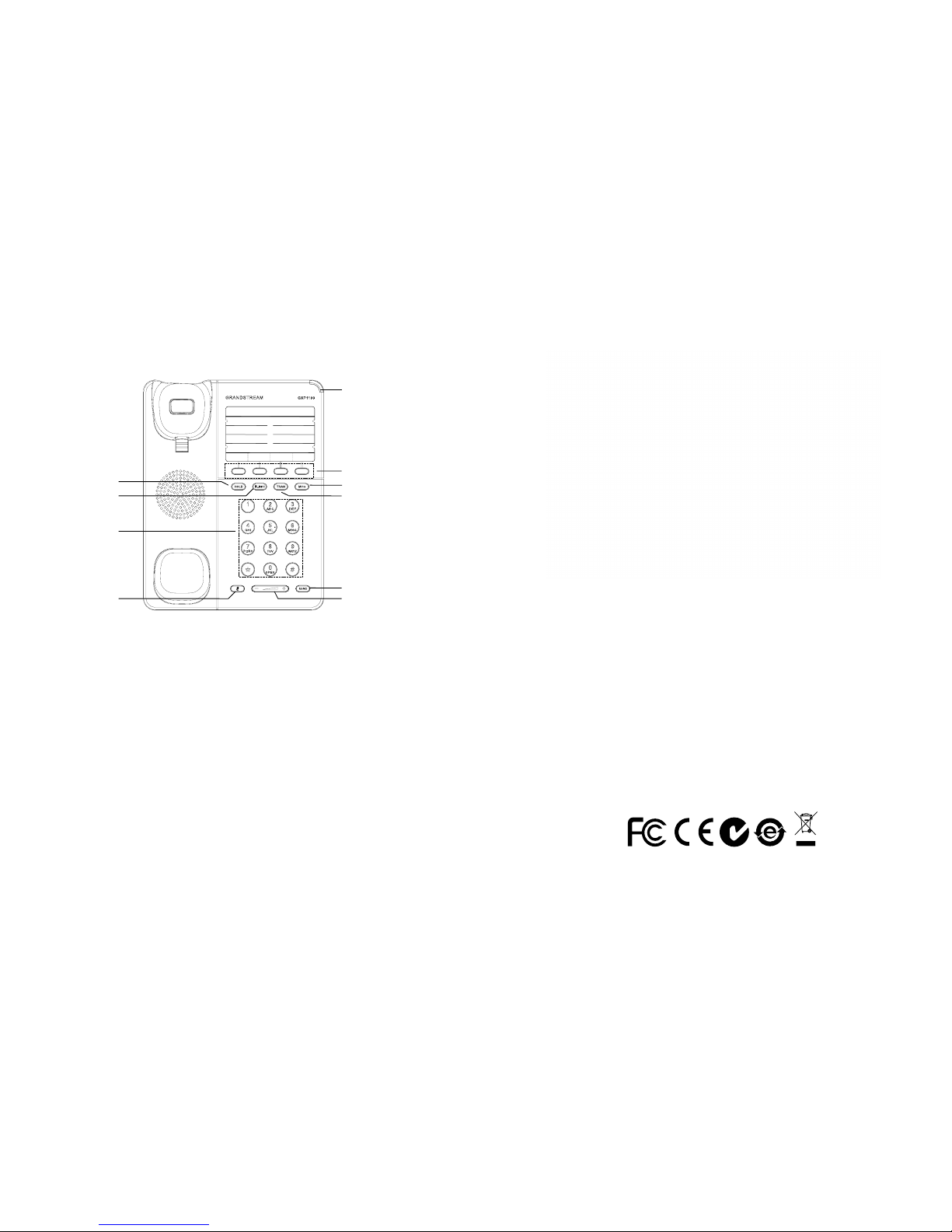

Message Waing Indicator

Message

Programmable K eys

Volume

Mute

Hold

Transfer

Standard

Keypad

Send

Flash

GXP1100/1105不预设对医院，执法机构，医

疗中心(急救服务)以及各种紧急服务的紧急通

话服务。用户必须自行设定紧急通话功能。用

户必须自行购买SIP兼容的网络电话服务，正

确的设定GXP1100/1105使用该服务，并定期

测试您的配置以确保GXP1100/1105如预期工

作，否则请购买传统无线或有线电话服务来拨

打紧急通话。

Grandstream Networks 公司的GXP1100/

1105不支持紧急通话服务。Grandstream Net-

works 公司、其管理者和员工以及其相关机构

对此所造成的任何索赔、损失或者损害都不负

有任何法律追究责任。在此，您将无权对任何

以及所有由于无法通过GXP1100/1105拨打紧

急电话以及没有遵照前段文字描述而造成紧急

通话失败的事件提出诉讼。

警告: 请不要在设备启动未完成LED灯闪烁的时候或设备的升级软件的过程中断

开电源，因为如刚才所述的操作会导致话机本身的程序损坏，进而导致设备无法

启动。

警告: 请使用设备包装中的电源，因为使用其他没有经过认证的替代电源适配器

有可能对设备造成损害。

GXP1100/1105是一款功能丰富的下一代小型商务IP电话。它支持一个SIP账号

下的两条线路通讯，4个可编辑按键，1个 10/100 Mbps 自适应交换式以太网接

口（GXP1105支持PoE供电）。GXP1100/1105具有优异的高清晰语音质量和丰

富完备的电话功能。它支持自动配置、先进的安全隐私保护设置，并且广泛兼容

其它第三方SIP设备及主要SIP/NGN/IMS平台。对于追求性价比的企业用户来说，

GXP1100/1105将是理想的选择。

设备包装清单:

GXP1100/1105话机（1台）电话手柄（1个）电源适配器（1个）

网线（1根）手柄连线（1根）桌面支架（1个）

快速安装手册（1本）

注意事项:

产品概览:

9 10

安装电话:

墙体支架插槽

桌面支架插槽

安装电话 (墙体支架):

1. 通过墙孔将电话固定在墙上；

2. 如下图所示，将话机手柄槽下方的扣机零件取出；

3. 将该零件倒转，然后重新插入原处。此时零件凸出处在外，当电话使用墙体支

架固定在墙上时，手柄可以垂直地稳定扣入手柄槽中，不会滑落。

话机手柄插槽

凸出处向上

凸出处向下

安装电话 (桌面支架):

将桌面支架插入电话背面的支架插槽中，电话将可以倾斜固定在桌面供用户使

用。

电话的连接:

网络连接端口

5V电源手柄

连线步骤：

1. 用手柄连线连接电话手柄和电话主机；

2. 用网线连接电话的网络接口和外部网络接口（如：集线器或交换机上的RJ-45网

络接口）；

3. 用电源适配器连接电话电源接口和交流电源插座；

4. 当设备启动或固件升级/自动配置过程中，电话右上方的LED灯会显示亮红色。

请耐心等待至LED灯灭；

5. 话机启动后，拿起手柄。用户将会听到拨号音。输入“***”进入IVR菜单并且

输入相应的号码进入菜单选项获取电话信息或进行配置。例如：在IVR菜单中输

入“02”，用户可以听到话机获取的IP地址。此时，用户可以登入话机Web界面

进行更多配置。

11 12

使用GXP1100/1105键盘:

电话的配置:

通过WEB浏览器配置GXP1100/1105 :

1. 请确保电话的电源及网络连接；

2. 拿起电话手柄，用户将会听到拨号音。按下“***”进入电话IVR菜单；

3. 在IVR菜单中，输入“02”，用户将会听到电话IP地址；

4. 在您电脑浏览器中输入话机IP地址（电话和您的电脑必须在同一个网段）；

5. 如右图所示，请输入密码登陆。默认管理员密码是“admin”；默认终端用户密

码是“123”。

通过键盘配置GXP1100/1105 :

1. 确保电话处于空闲状态；

2. 拿起电话手柄，用户将会听到拨号音，按下“***”进入电话IVR菜单；

3. 在IVR菜单中，输入“01”进行网络配置（DHCP，静态IP地址或PPPoE模式）

。输入“9”切换该配置选项；输入“*”进入下一级菜单；输入“#”返回主菜

单。请参考GXP1100/1105产品用户手册获得更多详细配置信息；

4. 如有其他需要的设置，请联系您的服务提供商。

备注：欲获取详细的话机使用信息，请在以下链接中下载用户手册:

http://www.grandstream.com/support

ؑ᚟ᤷ⽪⚟

⮉䀰㇡

㕆〻᤹䭞

丣䟿

䶉丣

؍ᤱ

䖜᧕

ḷ߶䭞ⴈ

ᤘᢃ

㓯䐟࠷ᦒ

13 14

GXP1100/1105 es la próxima generación de teléfono IP para pequeñas empre-

sas, el cual ofrece 2 líneas de llamadas con 1 cuenta SIP, 4 teclas programables,

un puerto de red, PoE integrado (GXP1105 solamente). El GXP1100/1105 ofrece

cali-dad superior de audio en Alta Deniión, rico en características y a la vanguar-

dia en telefonía IP, aprovisionamiento automatizado para facilitar su implemen-

tación, avanzada protección y seguridad, y una amplia interoperabilidad con la

mayoría de los dispositivos SIP y plataformas líderes SIP/ NGN/IMS. Es la opción

perfecta para aplicaciones en pequeñas empresas, recepciones u hoteles que

buscan de una alta calidad, en un teléfono IP básico a un costo atractivo.

INFORMACIÓN GENERAL:

ADVERTENCIA: No apague el GXP1100/1105 cuando las luces indicadoras

se encuentren en estado intermitente al momento de iniciar el equipo o actualizar

el rmware.Esto podría ocasionar que la unidad no continúe funcionando cor-

rectamente.

ADVERTENCIA: Solamente utilice la fuente de poder incluida en el paquete

del GXP1100/1105. Utilizar un adaptador de poder alternativo no certicadopodría

dañar su unidad.

1 x Base Principal 1 x Auricular

1 x Cable Telefónico

1 x Cable de Red 1 x Soporte de Teléfono

1 x Guía Rápida de Inicio

El GXP1100/1105 no está pre-conguradopara so-portar

o realizar llamadas de emergencia a ningún tipo de hos-

pital, agencia policial, unidad de cuidado medico o cual-

quier otro servicio de emergencia. Es su responsabilidad

contratar un servicio de telefonía de Internet compatible

con el protocolo SIP, congurarel GXP1100/1105 para uti-

lizar dicho servicio y perió-dicamente probar esta congu-

raciónpara conrmarque esté trabajando como usted es-

pera. Sin este req-uisito, es su responsabilidad contratar

un servicio de telefonía jao celular para tener acceso a

servicios de emergencia.

GRANDSTREAM NO PROVEE CONEXIONES A SERVI-

CIOS DE EMERGENCIA A TRAVÉS DEL GXP1100/1105.

NI GRANDSTREAM NI NINGUNO DE SUS OFICIALES,

EMPLEADOS O AFILIADOS SON RESPONSABLES DE

NINGUNA DEMANDA, DAÑO O PERDIDA QUE ESTO

PUEDA OCASIONAR Y MEDIANTE ESTE COMUNI-

CADO USTED RENUN-CIA A CUALQUIER RECLAMO

O CONSECUENCIA PROVENIENTE O RELACIONADO

DE LA INHABILI-DAD DE CONTACTAR SERVICIOS DE

EMERGEN-CIAS CON EL GXP1100/1105 Y SU FALTA DE

NO HABER HECHO LOS ARREGLOS DE LUGAR PARA

ACCESAR ESTOS SERVICIOS DE EMERGENCIA DE

A C U E R D O C O N E L P Á R R A F O A N T E R I O R .

1 x Adaptador de Alimentación de 5V

PRECAUCIONES:

LO QUE CONTIENE EL PAQUETE:

15 16

Instalando El Teléfono (Montura de Pared):

1. Fije el teléfono a la pared a través del oricio de Montaje en Pared.

2. Remover la Lengüeta del Auricular (Véase la Figura a continuación).

3. Gire la lengüeta y vuelva a conectarlo en la ranura con la extensión hasta

sostener el auricular cuando el teléfono está montado en la pared (Ver la Figura

a continuación).

Lengüeta con extensión

hacia arriba

Soporte de Auricular

Lengüeta con extensión

hacia abajo

Puerto LAN

Poder

AdAPTANdO EL TELéFONO:

Ranura para el Soporte del

teléfono, en caso de colocar

el teléfono sobre la mesa

Instalando El Teléfono (Soporte de Teléfono) :

Para instalar el teléfono sobre el escritorio con el soporte de teléfono, jarel telé-

fono con la parte inferior, donde hay una ranura para el soporte del teléfono.

CONECTANdO EL TELéFONO:

Puerto de receptor de cabeza

Para congurar el GXP100/1105, siga los siguientes pasos:

1. Conecte el auricular y la base principal con el cable de teléfono.

2. Conecte el puerto LAN del teléfono a la toma RJ-45 de un hub/switch o un

router (del lado LAN del router) mediante El cable de Red.

3. Conecte el enchufe de 5V DC de salida a la toma de poder en el teléfono, en-

chufe el adaptador de alimentación a una toma de corriente eléctrica.

4. El LED en la esquina superior derecha se iluminará en Rojo durante el Reini-

cio/ Aprovisionamiento/Proceso de Actualización. Antes de continuar, por favor

espere a que el proceso se termine y el LED se apagará.

5. Levante el auricular y el tono de marcado será escuchado. Presione “***” para

escuchar el menú IVR y acceder a las opciones del menú para escuchar las

mandatos del sistema. Por ejemplo, marque “02” en el menú IVR y escuchará

la dirección IP. Además, usted puede congurarel teléfono utilizando la interfaz

web introduciendo la dirección IP de su GXP1100/1105 en el navegador web del

Computador.

Los Oricios de Montaje

en Pared están disponibles

Other manuals for GXP-1100

This manual suits for next models

Table of contents

Languages:

Other Grandstream Networks IP Phone manuals

Grandstream Networks

Grandstream Networks GXP1630 User manual

Grandstream Networks

Grandstream Networks BudgeTone 200 User manual

Grandstream Networks

Grandstream Networks GXV-3000 User manual

Grandstream Networks

Grandstream Networks GXV-3000 User manual

Grandstream Networks

Grandstream Networks GXP1760W User manual

Grandstream Networks

Grandstream Networks GXV3275 User manual

Grandstream Networks

Grandstream Networks GRP2613 User manual

Grandstream Networks

Grandstream Networks GXV3370 User manual

Grandstream Networks

Grandstream Networks GXP-280 User manual

Grandstream Networks

Grandstream Networks GXV3275 User manual

Grandstream Networks

Grandstream Networks Grandstream GXP-2010 User manual

Grandstream Networks

Grandstream Networks GXP2160 Assembly instructions

Grandstream Networks

Grandstream Networks GXP2130 Series User manual

Grandstream Networks

Grandstream Networks GRP260X Series Instruction Manual

Grandstream Networks

Grandstream Networks GXP14XX User manual

Grandstream Networks

Grandstream Networks GXV3275 Instruction Manual

Grandstream Networks

Grandstream Networks GXP1450 User manual

Grandstream Networks

Grandstream Networks 100 Series User manual

Grandstream Networks

Grandstream Networks GXP2000EXT User manual

Grandstream Networks

Grandstream Networks GXP-1400 User manual

Grandstream Networks

Grandstream Networks GXP2140 User manual

Grandstream Networks

Grandstream Networks BudgeTone 200 User manual

Grandstream Networks

Grandstream Networks GXV-3000 User manual

Grandstream Networks

Grandstream Networks GXP-2020 User manual

Popular IP Phone manuals by other brands

Alcatel

Alcatel 4028 manual

Polycom

Polycom Polycom VVX 600 quick reference

Polycom

Polycom SoundPoint IP 450 datasheet

Cisco

Cisco SPA-500 Series user guide

Polycom

Polycom SoundPoint IP 650 user guide

Proximus

Proximus Maestro 3016 IP quick start guide

Fanvil

Fanvil X4 user manual

Cisco

Cisco 7962 user guide

Snom

Snom 320 quick start guide

Yealink

Yealink Yealink SIP-T46G Guide

Avaya

Avaya 4625SW user guide

Yealink

Yealink SIP-T52S quick start guide

Nortel

Nortel 1140E Getting started

Nexotek

Nexotek NT-P500 user manual

Avaya

Avaya Integral 5 R3.0 user guide

GE 28320EE2 - Dect 6.0 InfoLink 2 user guide

Avaya

Avaya 4600 Series Administrator's guide

Mitel

Mitel MIVOICE OFFICE 400 6940 SIP user guide
