GE MGI09CAB3 User manual

PM01

Aire acondicionado (Inverter)

Air conditioners (Inverter)

Lea cuidadosa y completamente

este manual/

Read this manual carefully and

completely

PM01

Manual de uso

y cuidado

Modelos/Models

MGI09CAB3, MGI09CDB3,

MGI09HAB3, MGI09HDB3,

MGI12CAB3, MGI12CDB3,

MGI12HAB3, MGI12HDB3,

MGI18CDB3, MGI18HDB3,

MGI24CDB3 y MGI24HDB3

Use & Care

Manual

For the English version, go to page 64.

Índice

Instrucciones importantes de seguridad ....... 3

Precauciones .............................................................. 5

Especificaciones y funciones de la unidad ... 6

Logrando un desempeño óptimo ...................... 7

Otras funciones .......................................................... 8

Estableciendo el ángulo de flujo de aire ......... 8

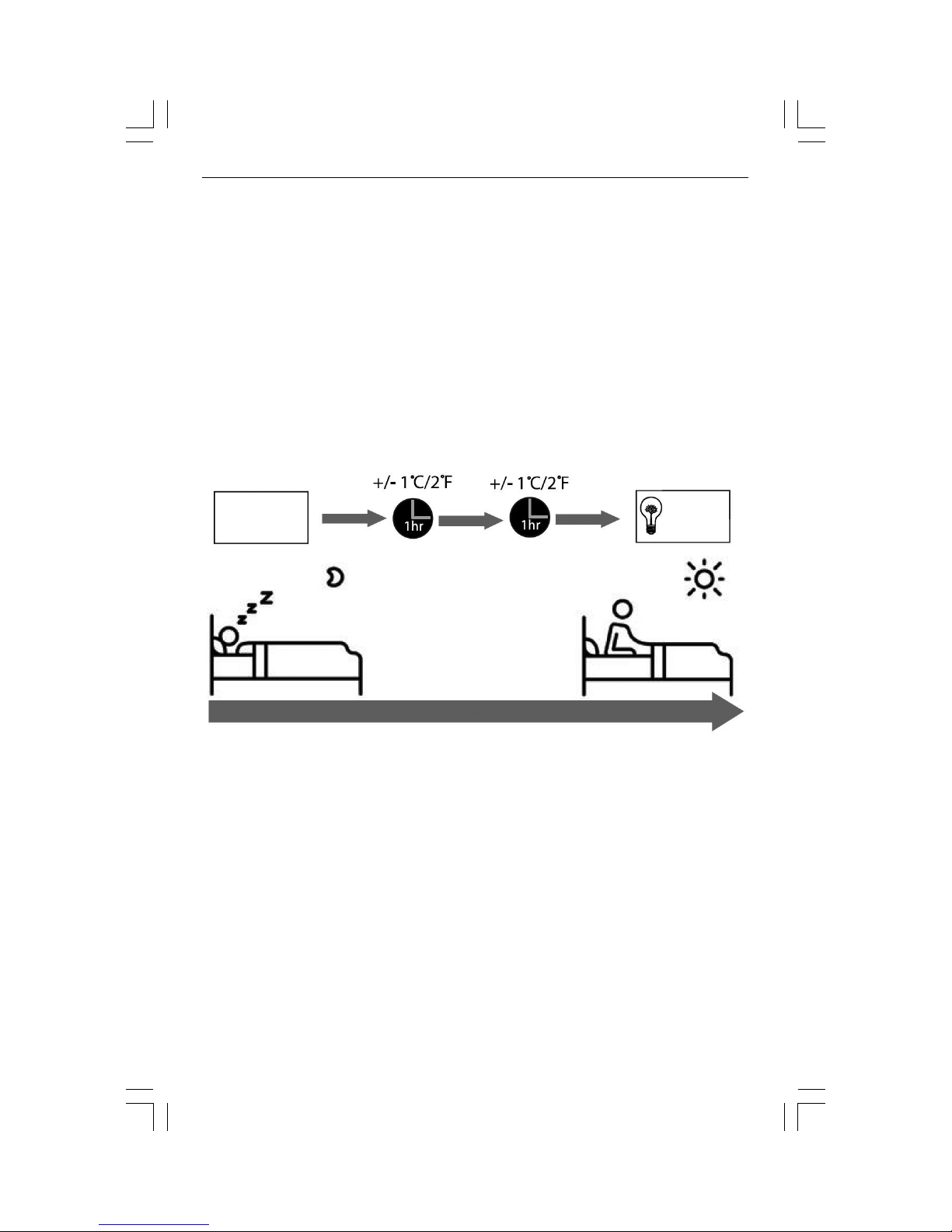

Función DORMIR (en algunos modelos) ....... 10

Operación manual (sin control remoto) ....... 11

Cuidado y mantenimiento ................................. 11

Limpieza del filtro de aire ................................... 12

Recordatorios del filtro de aire ......................... 13

Solución de problemas ........................................ 15

Control remoto ........................................................ 19

Operación del control remoto .......................... 20

Indicaciones en la pantalla LCD ...................... 23

Operación AUTOMÁTICA ...................................... 24

Enfriar, Calentar (algunos modelos) y ventilador

.......................................................................................... 25

Deshumidificar ........................................................... 25

TIMER ........................................................................... 26

Manipulando el control remoto ........................ 29

Instrucciones de instalación .............................. 31

Accesorios .................................................................. 32

Instalación de la unidad interna ...................... 34

Partes del sistema .................................................. 36

Dimensiones de la placa de montaje ............ 39

La unidad es ajustable ......................................... 47

Instalación de la unidad externa ..................... 48

Conexión de la tubería ......................................... 53

Purgando el aire del sistema ............................. 57

Revisión eléctrica y de fugas de gas ............. 59

Prueba de operación ............................................. 60

Lista de revisiones .................................................. 61

Deshaciéndose del producto ............................. 62

Características eléctricas nominales ............ 63

Garantía ....................................................................... 128

Servicio ........................................................................ 129

• No use extensiones.

• No conecte otros aparatos en el mismo

contacto eléctrico.

• Sujete el conector por la clavija, no por el

cable.

• Su producto está provisto de un tomaco-

rriente polarizado tipo "Y" con cable a tierra

integrado.

• No elimine la terminal de tierra ni use a-

daptadores.

• Si el cordón de alimentación es dañado,

éste debe sustituirse por el fabricante, por

su agente de servicio autorizado o por per-

sonal calificado con el fin de evitar un peli-

gro.

• Si en su región suele haber variaciones de

voltaje, use un regulador de voltaje.

• Este aparato no se destina para utilizarse

por personas (incluyendo niños) cuyas ca-

pacidades físicas, sensoriales o mentales

sean diferentes o estén reducidas, o carez-

can de experiencia o conocimiento, a me-

nos que dichas personas reciban una su-

pervisión o capacitación para el funciona-

miento del aparato por una persona res-

ponsable de su seguridad.

• Los niños deben supervisarse para asegu-

rar que ellos no empleen los aparatos

como juguete.

• Los trabajos de limpieza y mantenimiento

no deben ser realizados por niños sin su-

pervisión.

Bienvenido

Todo lo que desee saber para el correcto

funcionamiento de su producto se encuentra

aquí y en nuestros sitios web.

Lo invitamos a conocer su producto, a leer el

instructivo y obtener el máximo provecho de

él.

Lea cuidadosamente este manual antes de

instalar u operar su nueva unidad de aire

acondicionado. Asegúrese de conservar este

manual para referencias futuras.

Instrucciones importantes de seguridad

Las siguientes condiciones no se consideran

como uso normal del aparato:

• Si no ha sido operado de acuerdo con el

instructivo de uso proporcionado en Espa-

ñol.

• Daños provocados por accidente, descar-

gas eléctricas, fluctuaciones de voltaje,

energía eléctrica diferente a la especifica-

da o catástrofes.

• Si ha sido utilizado para fines comerciales,

industriales o uso diferente al indicado en

las instrucciones de manejo.

• Si el producto ha sido reparado por perso-

nas y/o talleres de servicio no autorizados.

• IMPORTANTE: Si no sigue las advertencias y

pasos anteriores, usted es enteramente

responsable de los daños personales o ma-

teriales que pueda sufrir con el uso de este

equipo.

ADVERTENCIAS:

• LEA TODAS LAS INSTRUCCIONES DE SEGURIDAD ANTES DE INS-

TALAR.

• UNA INSTALACIÓN INCORRECTA CAUSADA POR IGNORAR LAS

INSTRUCCIONES PUEDE CAUSAR DAÑOS Y LESIONES SERIAS.

Precauciones relacionadas con la instalación

• Pida a un distribuidor autorizado que insta-

le este aire acondicionado. Una instalación

inapropiada podría causar fuga de agua,

choque eléctrico y fuego.

• Toda reparación, mantenimiento y reubica-

ción de esta unidad debe ser efectuada por

técnicos calificados del centro de servicio

autorizado. Las reparaciones inapropiadas

pueden llevar a lesiones serias o falla del

producto.

Precauciones relacionadas con el uso del producto

• Si surge una situación anormal (como un

olor a quemado), apague inmediatamente

la unidad y desconecte el enchufe. Llame

al centro autorizado de servicio para obte-

ner instrucciones correspondientes para

evitar choque eléctrico, fuego o lesiones.

• No introduzca sus dedos, varillas ni otros

objetos dentro de las ranuras de entrada y

salida del aire acondicionado. Esto podría

causar lesiones ya que el ventilador podría

estar girando a altas velocidades.

• No use aerosoles inflamables como por

ejemplo aerosol para el cabello, laca ni pin-

tura cerca de la unidad. Esto puede causar

fuego o combustión.

• No opere el aire acondicionado en lugares

cerca o alrededor de gases combustibles.

El gas emitido podría acumularse alrededor

de la unidad y causar una explosión.

• No opere el aire acondicionado en una ha-

bitación húmeda o mojada por ejemplo

baño o habitación para lavar y secar ropa.

Esto podría causar un choque eléctrico y el

producto se dañaría.

• No exponga su cuerpo directamente al aire

frío durante un periodo prolongado de

tiempo.

Precauciones relacionadas con la electricidad

• Use únicamente el cordón eléctrico especi-

ficado. Si el cordón de alimentación es da-

ñado, éste debe sustituirse por el fabrican-

te, por su agente de servicio autorizado o

por personal calificado con el fin de evitar

un peligro.

• Mantenga limpio el cordón eléctrico. Re-

mueva todo el polvo o mugre que podría

acumularse sobre o alrededor del enchufe.

Los enchufes sucios pueden causar fuego

o choque eléctrico.

• No jale el cordón eléctrico para desconec-

tar la unidad. Sujete la clavija firmemente y

jálela en línea recta para sacarla del con-

tacto tomacorriente. Jalar directamente el

cordón lo dañará, lo que podría causar fue-

go y/o choque eléctrico.

• No use un cordón de extensión. No extien-

da manualmente el cordón eléctrico de ali-

mentación ni conecte otros aparatos al

mismo contacto tomacorriente en el que

está conectado el aire acondicionado. Una

conexión eléctrica pobre, un aislamiento

pobre y un voltaje insuficiente pueden cau-

sar un incendio.

Precauciones relacionadas con la limpieza y mantenimiento

• Antes de limpiar el aparato, apáguelo y

desconecte la clavija eléctrica. El no hacer-

lo, podría causar choque eléctrico.

• No limpie el aire acondicionado con canti-

dades excesivas de agua.

• No limpie el aire acondicionado con agen-

tes de limpieza que sean combustibles. Los

agentes de limpieza combustibles pueden

causar fuego o deformación.

PRECAUCIONES

• Si se usa el aire acondicionado al mismo

tiempo de quemadores u otros dispositivos

para calentar, entonces ventile por comple-

to la habitación para evitar una deficiencia

de oxígeno.

• Apague el aire acondicionado y desconec-

te la unidad si no va a usarlo por un perio-

do de tiempo largo.

• Apague y desconecte la unidad durante

tormentas.

• Asegúrese de que la condensación de agua

sea drenada fuera de la unidad.

• No opere el aire acondicionado con las ma-

nos mojadas. Esto podría causar choque e-

léctrico.

• No use el aire acondicionado con ningún

otro propósito que el uso para el cual fue

diseñado.

• No trepe por el aire acondicionado ni colo-

que objetos pesados sobre la unidad exter-

na.

• No permita que el aire acondicionado ope-

re durante periodos largos de tiempo con

las puertas y ventanas de la habitación

abiertas, tampoco si la humedad es dema-

siado alta.

Especificaciones y funciones de la unidad

Partes de la unidad interna

Panel frontal

Persiana

Filtro funcional (sobre el

frente del filtro principal,

algunas unidades).

Cordón eléctrico (algunos

modelos)

Control remoto

Sujetador de

control remoto

(algunos modelos)

Pantalla

por 3 segundos cuando:

• El timer de encendido está programa-

do.

• Las funciones FRESCO, OSCILAR, TUR-

BO o SILENCIO están encendidas.

por 3 segundos cuando:

• El timer de apagado está programa-

do.

• Las funciones FRESCO, OSCILAR, TUR-

BO o SILENCIO están encendidas.

cuando la función ANTI-AIRE FRÍO (en

algunos modelos) está encendida.

cuando se encuentra descongelando.

cuando la unidad está en un ciclo de

Autolimpieza.

cuando la función Protección Contra

Congelación está encendida.

cuando la función ECO (en algunos mo-

delos) ha sido activada. Los dígitos se

iluminan gradualmente uno por uno de

la siguiente manera:

temperatura

programada

intervalo

de un se-

gundo.

En el modo VENTILADOR, la unidad muestra

la temperatura de la habitación.

En otros modos, la unidad muestra la tempe-

ratura programada.

Logrando un desempeño óptimo

Puede lograrse un desempeño óptimo en los

modos ENFRIAR (COOL), CALENTAR (HEAT) y

DESHUMIDIFICAR (DRY) en los siguientes ran-

gos de temperatura.

Cuando su aire acondicionado es usado fue-

ra de estos rangos, ciertas características de

seguridad se activan y causan que la unidad

se desempeñe de manera inferior a la ópti-

ma.

Tipo mini-split inverter

Modo ENFRIAR Modo CALENTAR

Modo DESHUMIDIFICAR

Temperatura de la ha-

bitación

17 °C - 32 °C

(63 °F - 90 °F)

0 °C - 30 °C

(32 °F - 86 °F)

10 °C - 32 °C

(50 °F - 90 °F)

Temperatura exterior

0 °C - 50 °C

(32 °F - 122 °F)

-15 °C - 50 °C

(5 °F - 122 °F)

(Para modelos con siste-

mas de enfriamiento de

baja temperatura).

-15 °C - 30 °C

(5 °F - 86 °F)

0 °C - 50 °C

(32 °F - 122 °F)

PARA UNIDADES CON CALENTADOR ELÉCTRICO AUXILIAR

Cuando la temperatura externa se encuentra por debajo de 0 °C (32 °F), recomendamos en-

fáticamente mantener conectada la unidad todo el tiempo para asegurar un desempeño

continuo y suave.

Temperatura de la ha-

bitación

Modo ENFRIAR

17 °C - 32 °C

(63 °F - 90 °F)

0 °C - 30 °C

(32 °F - 86 °F)

10 °C - 32 °C

(50 °F - 90 °F)

Modo CALENTAR

Modo DESHUMIDIFICAR

Temperatura exterior

18 °C - 43 °C

(64 °F - 109 °F)

-7 °C - 24 °C

(19 °F - 75 °F)

-7 °C - 43 °C

(19 °F - 109 °F)

(Para modelos con siste-

ma de enfriamiento de

baja temperatura).

18 °C - 52 °C

(64 °F - 126 °F)

(Para modelos especia-

les tropicales).

11 °C - 43 °C

(52 °F - 109 °F)

18 °C - 43 °C

(64 °F - 109 °F)

18 °C - 52 °C

(64 °F - 126 °F)

(Para modelos especia-

les tropicales).

Para optimizar el desempeño de su unidad, haga lo siguiente:

• Mantenga puertas y ventanas cerradas.

• Limite el uso de la energía usando las funciones TIMER DE ENCENDIDO y TIMER DE APA-

GADO.

• No bloquee las entradas y salidas de aire.

• Inspeccione y limpie los filtros de aire regularmente.

Tipo velocidad fija

IMPORTANTE: Para una explicación detallada de cada función, refiérase

a la sección del control remoto.

Otras funciones

• Reinicio automático

Si se interrumpe el suministro de energía

que alimenta a la unidad, esta reinicia au-

tomáticamente al restablecerse el suminis-

tro de energía con los controles en las posi-

ciones previas a la interrupción de energía

eléctrica.

• Anti-Moho (en algunos modelos)

Cuando se apaga la unidad estando en los

modos ENFRIAR (COOL), AUTOMÁTICO

(AUTO) (ENFRIANDO) o DESHUMIDIFICAR

(DRY), el aire acondicionado continúa ope-

rando a una potencia muy baja para secar

el agua condensada y prevenir así el creci-

miento de moho.

• Control WiFi (en algunos modelos)

El control WiFi le permite controlar su aire

acondicionado usando su teléfono móvil y

una conexión WiFi.

• Memoria de ángulo de persiana (en algu-

nos modelos)

Cuando usted enciende su unidad, la per-

siana retoma automáticamente su ángulo

anterior.

• Detección de fuga de refrigerante (en al-

gunos modelos)

La unidad interna muestra en pantalla "EC"

cuando el sistema detecta una fuga de re-

frigerante.

Nota acerca de las ilustraciones en este manual:

Las ilustraciones en este manual tienen un propósito explicativo solamente. La apariencia de

su aire acondicionado podría ser un poco diferente.

Estableciendo el ángulo de flujo del aire

Estableciendo el ángulo vertical de flujo de

aire: Mientras la unidad está encendida use

el botón SWING/DIRECT (OSCILAR/DIRECTO)

para establecer la dirección (vertical) del flujo

del aire.

1. Presione una sola vez el botón SWING/

DIRECT (OSCILAR/DIRECTO) para activar la

persiana. Cada vez que usted presiona el

botón, la persiana se mueve 6°. Presione el

botón hasta alcanzar la dirección que us-

ted prefiera.

2. Para hacer que la persiana oscile conti-

nuamente de arriba hacia abajo, presione

por 3 segundos el botón SWING/DIRECT

(OSCILAR/DIRECTO). Presiónelo de nuevo

para detener la función automática.

PRECAUCIÓN: No manten-

ga la persiana en un ángu-

lo demasiado vertical por

periodos largos de tiempo.

Esto puede causar que el

agua producto de la con-

densación gotee sobre sus

muebles.

Fig. 2.2

Para obtener una explicación detallada de las funciones avanzadas del sistema (como por

ejemplo el modo TURBO y las funciones de autolimpieza), refiérase a la sección del control

remoto.

Estableciendo el ángulo horizontal de flujo

de aire:

El ángulo horizontal de flujo debe ajustarse

manualmente. Tome la varilla del deflector

(vea la figura 2.3) y ajuste manualmente

hasta la dirección que prefiera. En algunos

modelos, la dirección horizontal de flujo de

aire puede establecerse usando el control re-

moto. Refiérase a la sección de control remo-

to.

Fig. 2.3

ADVERTENCIA: NO COLOQUE

SUS DEDOS DENTRO NI CERCA

DEL VENTILADOR NI DEL LADO

DE SUCCIÓN DE LA UNIDAD. EL

VENTILADOR DE ALTA VELOCI-

DAD DE LA UNIDAD PODRÍA

CAUSAR LESIONES.

Nota acerca de los ángulos de la persiana

• Cuando use los modos ENFRIAR (COOL) y

DESHUMIDIFICAR (DRY) no coloque la per-

siana en un ángulo demasiado vertical du-

rante largos periodos de tiempo. Esto po-

dría causar que el agua generada por la

condensación sobre la persiana caiga so-

bre el piso o sus muebles (vea la figura 2.2).

• Cuando se usan los modos ENFRIAR (COOL)

o CALENTAR (HEAT) (en algunos modelos), el

colocar la persiana en un ángulo demasia-

do vertical podría reducir el desempeño de

la unidad debido al flujo restringido de aire.

• No mueva la persiana a mano. Esto causa-

rá que las persianas se pierdan sincroniza-

ción. Si esto ocurre, apague la unidad y

desconéctela unos segundos. Encienda de

nuevo la unidad. Esto debería reinicializar

las persianas.

Varilla

deflectora

Función DORMIR (SLEEP) (en algunos modelos)

La función DORMIR (SLEEP) se usa para dis-

minuir el uso de energía mientras usted

duerme y no necesita la misma configura-

ción de temperatura para mantenerse có-

modo. Esta función puede activarse sola-

mente vía el control remoto.

Presione el botón SLEEP (DORMIR) cuando

esté listo para ir a dormir.

Cuando se encuentra en el modo ENFRIAR

(COOL) la unidad aumenta la temperatura 1

°C (2 °F) después de una hora, e incrementa 1

°C adicional después de otra hora.

Cuando se encuentra en el modo CALENTAR

(HEAT) la unidad disminuye la temperatura 1

°C (2 °F) después de una hora, y disminuye 1

°C adicional después de otra hora.

La unidad mantiene la temperatura nueva

por 7 horas y después se apaga automática-

mente.

Nota: La función DORMIR no se encuentra

disponible para los modos VENTILADOR SO-

LAMENTE (FAN) ni DESHUMIDIFICAR (DRY).

Ahorro de energía durante la función DORMIR (SLEEP)

Temperatura

programada

7 horas

Timer de

apagado

Fig. 3.1

This manual suits for next models

Table of contents

Languages:

Other GE Air Conditioner manuals

GE AZ91H09 User manual

GE AKM05LN User instructions

GE AVE22 Original instructions

GE AFQ08 Series Operating instructions

GE ARC15AAC Series User manual

GE AED25DN Assembly instructions

GE AGR05LJ Operating instructions

GE AEQ12AN Operating instructions

GE AMV06 Training manual

GE ASH08FK 8,000 Operating instructions

GE AEH08 Series Operating instructions

GE Appliances Zoneline 2800 Installation and user guide

GE PRO AIR 107 User manual

GE AEE23DN Operating instructions

GE Zoneline AZ28E09DAP User manual

GE AEM05 Series Original instructions

GE AGQ12DK Operating instructions

GE AVH05 Operating instructions

GE Appliances AEE18 Operating instructions

GE Zoneline AZ91 User manual

GE Appliances AG_18 Operating instructions

GE AEN08LQ Original instructions

GE Appliances AEE08 Original instructions

GE Appliances AST05 Operating instructions

Popular Air Conditioner manuals by other brands

Spheros

Spheros CC 355 instructions

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE owner's manual

Panasonic

Panasonic CS-E12HKEW operating instructions

nedis

nedis ACMB1WT7 quick start guide

Samsung

Samsung AR KV Series User & installation manual

Daikin

Daikin FCFV50A Operation manual

Fujitsu

Fujitsu Inverter ASBA30JFC operating manual

Toshiba

Toshiba RAS-M10SMUV-E installation manual

Daikin

Daikin FXLQ20MAVE Operation manual

Hitachi

Hitachi RAS-E24CAK instruction manual

CIAT

CIAT Magister 2 Series Installation, Operation, Commissioning, Maintenance

Bestron

Bestron AAC6000 instruction manual

Hisense

Hisense 7K Use and Installation Instructions

Frigidaire

Frigidaire FFRE0533S1E0 Use & care guide

Samsung

Samsung AS09HM3N user manual

Frigidaire

Frigidaire CRA073PU11 use & care

Soleus Air

Soleus Air GB-PAC-08E4 operating instructions

McQuay

McQuay MCK020A Technical manual
