funtronic OnEvo Floor User manual
Instalation manual for the onEVO Floor
Instrukcja montażu Magicznego Dywanu onEVO
MODE
MODE
2
1)
1) WHAT IS NEEDED FOR THE INSTALLATION?
CO JEST POTRZEBNE DO ZAMONTOWANIA URZĄDZENIA? SKŁADOWE ZESTAWU
2)
2) PARTS OF THE SET
Hammer
Młotek
Wiertło, średnica 10 mm Wiertarka
Pencil
The onEVO Floor
Hanger with wing nuts
2 remotes with one set of batteries
4 rawlplugs with screws**
Drill
Drill bit, 10 mm diameter
Cross screwdriver
Śrubokręt krzyżakowy Ołówek
Wieszak z nakrętkami motylkowymi 4 kołki z wkrętami**
2 piloty i jeden komplet bateriiMagiczny Dywan onEVO
3

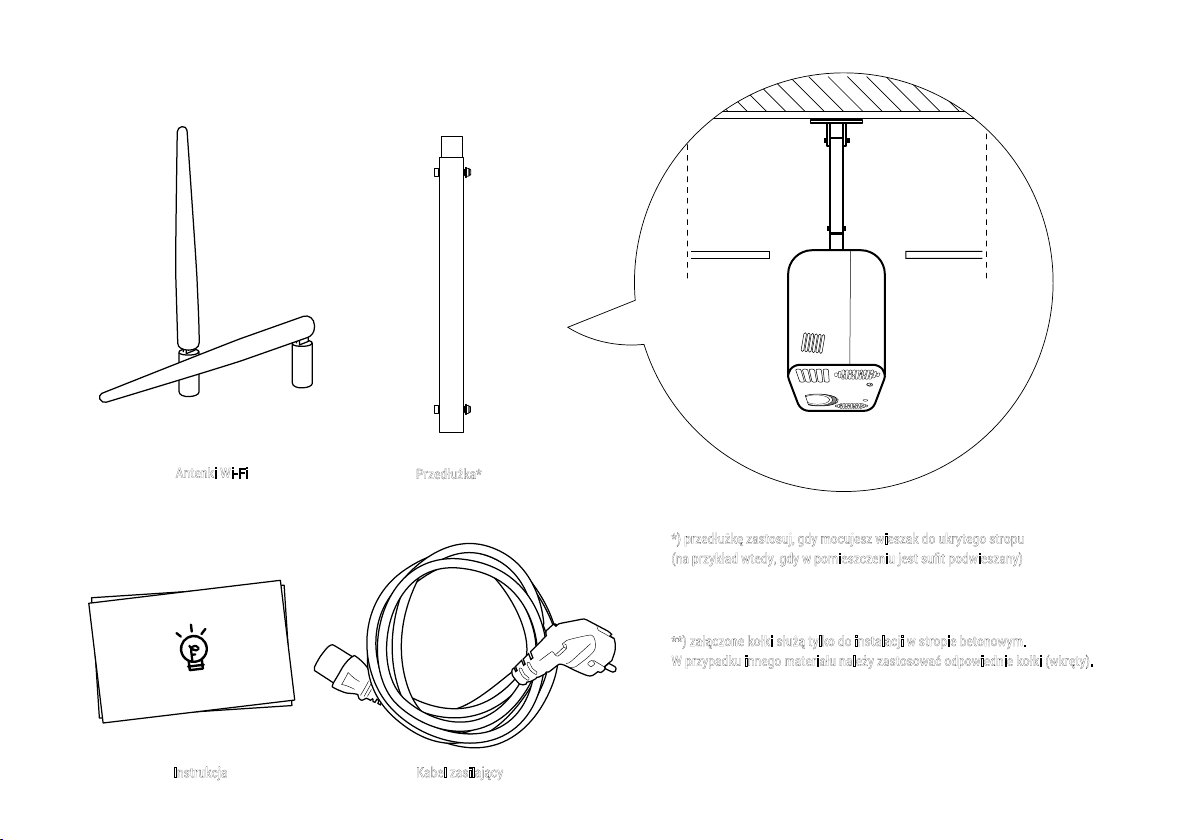

Manual
Instrukcja
Przedłużka*
Extension*
Kabel zasilający
Power cable
*) use the extension if you are installing the hanger to a hidden
ceiling (p. ex suspended ceiling)
*) przedłużkę zastosuj, gdy mocujesz wieszak do ukrytego stropu
(na przykład wtedy, gdy w pomieszczeniu jest sufit podwieszany)
**) incuded rawplugs are only used for concrete ceiling. For other materials
please use appropriate rawplugs (screws).
**) załączone kołki służą tylko do instalacji w stropie betonowym.
W przypadku innego materiału należy zastosować odpowiednie kołki (wkręty).
Wi-fi antennas
Antenki Wi-Fi
h
d
min. 0,7 m
h
w = 0,728 h
0,77 w
0,26 w
0,23 w
Screen centre
4
3)
3) CHOOSE AN OPTIMAL PLACE FOR INSTALLATION UWAGA!
WARNING! Maximum distance from the power outlet is 1,5 m
UWAGA!
WARNING!
Height, at which the unit is
installed (h) is not equal to the
width of the picture displayed (d)
SIDE SHIFT
d = 1,16 h
WYBIERZ MIEJSCE MONTAŻU URZĄDZENIA
Wysokość, na której zamontowane
jest urządzenie (h) nie równa się
szerokości wyświetlanego
obrazu (d)
PRZESUNIĘCIE
BOCZNE
Środek obrazu
Maksymalna odległość urządzenia od gniazda zasilania = 1,5 m
5
4)
4) MARK WHERE THE HANGER SHOULD BE INSTALLED
5)
5) DRILL HOLES
6)
6)
PUT THE RAWLPLUGS IN HOLES
ZAZNACZ MIEJSCE MONTAŻU WIESZAKA WYWIERĆ OTWORY
UMIEŚĆ KOŁKI W OTWORACH
A)
B)
A)
B) C)
6
7)
7) INSTALL THE HANGER
8)
8) PUT THE DEVICE ON THE HANGER, TIGHTEN THE WING NUTS
Do not screw it too
tight
Align the hanger
Tighten the
screws
ZAWIEŚ MAGICZNY DYWAN NA STELAŻU, SKRĘĆ NAKRĘTKI MOTYLKOWEZAINSTALUJ WIESZAK
PODŁĄCZ KABEL ZASILAJĄCY WŁĄCZ URZĄDZENIE (OFF/ON)
A) B)
OK
MODE
+
-
+
-
7
CONNECT THE POWER CABLE
11)
11)
9)
9) TURN THE DEVICE ON (OFF/ON SWITCH)
12)
12) PUT THE BATTERIES IN THE REMOTE AND TURN ON THE ONEVO FLOOR
12)
12) CONNECT WI-FI ANTENAS
PODŁĄCZ ANTENKI OD MODUŁU WI-FI WŁÓŻBATERIE DO PILOTA I URUCHOM MAGICZNY DYWAN ONEVO
CONTACT US
WWW.FUNTRONIC.EU
