Festo SMEO-4 Series User manual

Bedienungsanleitung

Elektrischer

Näherungsschalter

Typ SMEO-4(U)-...

CRSMEO-4 - ...

Operating instructions

Electric

proximity switch

Type SMEO-4(U)-...

CRSMEO-4 - ...

Einbau und Inbetriebnahme

nur von autorisiertem Fachpersonal,

gemäß Bedienungsanleitung.

Fitting and commissioning to be

carried out by qualified personnel

only in accordance with the operating

instructions.

Es bedeuten/Symbols:

Warnung

Warning, Caution

Hinweis

Note

Recycling

Zubehör

372 616

9705c D/GB 1

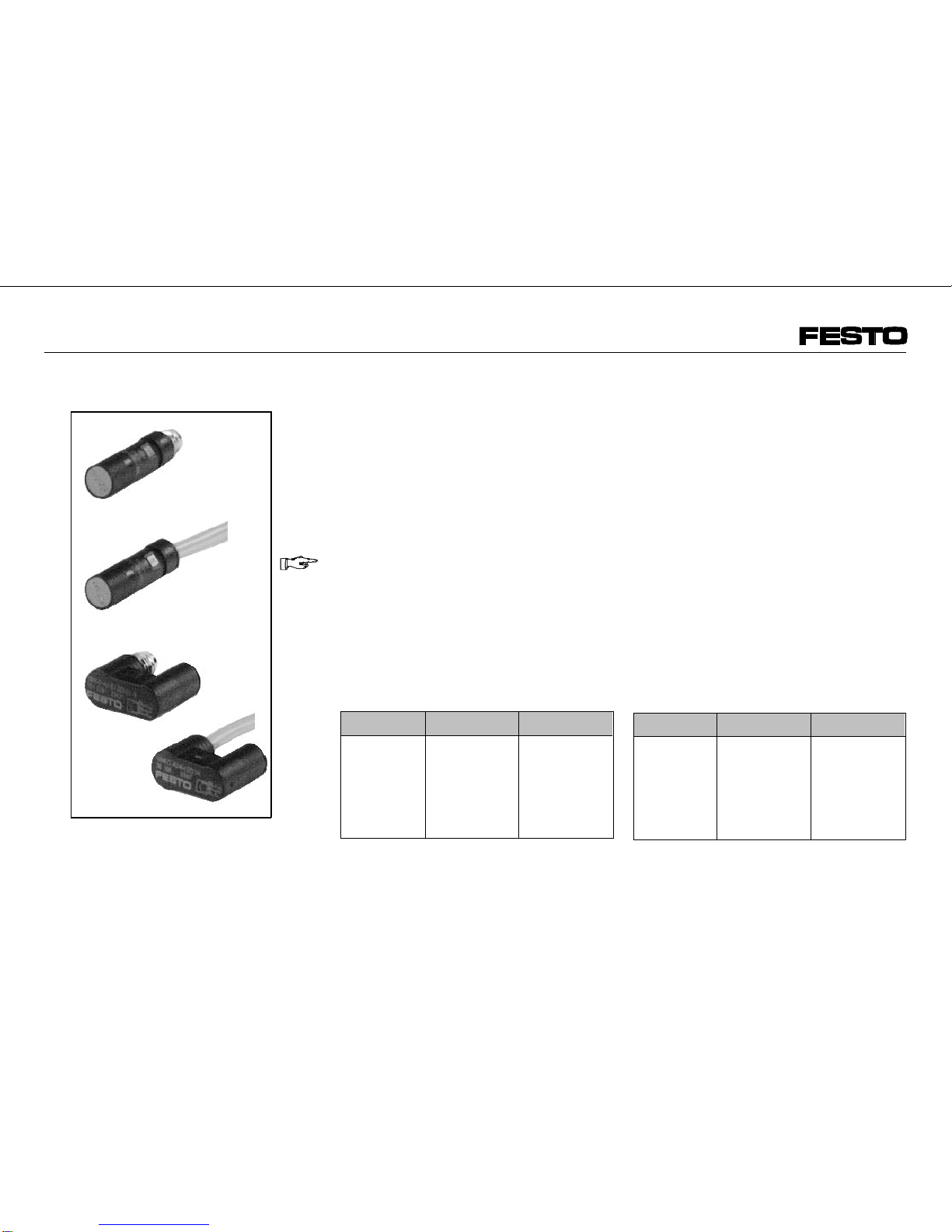

Bedienteile und Anschlüsse

Klemmbereich zur Befestigung (1)

asymmetrische Gehäuseform (2)

Anschluß für Dose mit Kabel (3)

Kabel (4)

Funktion und Anwendung

Der SMEO-4(U)-...- 230 darf ohne

Strombegrenzungswiderstand nicht zur

Ansteuerung von 230 V AC (115 V AC)

Eingangskarten von SPS-Steuerungen

verwendet werden. Die SPS-Eingangs-

kapazität bewirkt eine zu hohe Eins-

chaltleistung für die SMEO-4(U)-...

Der SMEO-4(U)-... wird in folgenden

Anwendungen eingesetzt:

Operating parts and connections

Fastening area (1)

Asymmetrical housing part (2)

Connection for socket with cable (3)

Cable (4)

Function and use

The SMEO-4(U)-...- 230 must not be

used for controlling the 230 V AC (115 V

AC) input cards of programmable logic

controllers without a current limiting re-

sistor. The PLC input capacity effects

too great a switch-on capacity for the

SMEO-4(U)-...

The SMEO-4(U)-... is used for the

following:

(3)

(1)

(1) (4)

(1)

(1) (2)

(2) (4)

Bild 1/Fig. 1

SMEO-4..- SMEO-4U-... CRSMEO-4-...

Abfrage von

Kolbenstel-

lungen an

Zylindern der

Typen

ESNU-... und

DSNU-...

Beidseitige

Endlagenab-

frage bei kurzen

Zylinderhüben

an Typen

ESNU-... und

DSNU-...

Abfrage von

Kolbenstellungen

an Zylindern im

Lebensmittelbe-

reich, im Bereich

aggressiver

Medien

Bild 2

SMEO-4..- SMEO-4U-... CRSMEO-4-..

Interrogation

of piston

positions on

cylinders of

types

ESNU-... and

DSNU-...

Interrogation of

both end

positions with

short cylinder

strokes of

types ESNU-...

and DSNU-...

Interrogation of

piston positions

on cylinders in

the food

industry, with

aggressive

media

Fig. 2

SMEO-4(U)-..., CRSMEO-4-...

9705c D/GB 2

Der interne Reedkontakt wird magne-

tisch betätigt und schließt einen elektris-

chen Stromkreis.

Voraussetzungen für den

Produkteinsatz

Allgemeine, stets zu beachtende Hinwei-

se für den ordnungsgemäßen und siche-

ren Einsatz des Produkts:

•Halten Sie die angegebenen Grenz-

werte ein (z.B. Kräfte, Momente,

Temperaturen, elektrische Daten).

•Berücksichtigen Sie die vorherrschen-

den Umgebungsbedingungen.

•Beachten Sie die Vorschriften der

Berufsgenossenschaft, des Techn. Ü-

berwachungsvereins, die VDE-

Bestimmungen oder entsprechende

nationale Bestimmungen.

The internal reed contact is actuated

magnetically and complets an electrical

circuit.

Safety conditions

General instructions which must always

be observed for the correct and reliable

use of this product.

•Always observe the specified limits

(e.g. forces, torques, temperatures,

electrical data).

•Please consider the prevailing

ambient conditions.

•Please observe local and national te-

chnical regulations and standards.

C%mbar

Bild 3/Fig. 3

9705c D/GB 3

•Entfernen Sie alle Transportvor-

kehrungen wie Schutzwachs, Folien,

Kappen und Kartonagen.

Die Entsorgung der einzelnen Werk-

stoffe in Recycling-Sammelbehälter

ist möglich.

•Verwenden Sie das Produkt im Orig-

inalzustand ohne jegliche eigenmäch-

tige Veränderung.

Einbau

mechanisch

•Verwenden Sie einen Befestigungs-

bausatz laut Zubehör.

Für die Montage am Zylinder ist die

Klemmschraube vollständig herauszu-

drehen.

•Berücksichtigen Sie, daß der Befesti-

gungsbausatz kraftschlüssig mit dem

Zylinder verbunden ist.

Durch auftretende Zugkräfte am

SME(O)-4-... kann sich der Befesti-

gungsbausatz verschieben.

•Remove all packaging such as protec-

tive wax, foils, caps and cardboard.

The individual materials can be dispo-

sed of in recycling containers.

•Use the product in its original condi-

tion without undertaking any unauth-

orized modifications.

Fitting

Mechanical

•Use a fastening kit as mentioned in

the section "Accessories".

If the SMEO-4(U)-... is to be fitted

onto the cylinder, the locking screw

must be removed completely.

•Take into account that the fastening

kit is held by friction force against the

cylinder.

The fastening kit may shift if there are

tensile forces on the SME(O)-4-... .

max. 0,5 Nm

SMBR-...

Bild 4/Fig. 4

SMEO-4(U)-..., CRSMEO-4-...

9705c D/GB 4

•Plazieren Sie den SMEO-4(U)-...

folgendermaßen:

•Place the SMEO-4(U)-... on the cylin-

der as follows:

Bild 6/Fig. 6

SMEO-4-... SMEO-4U-... CRSMEO-4 -..

- mitsamt dem Befestigungsbausatz

- nur im Klemmbereich befestigt

(Der Klemmbereich ist gekennzeichnet

durch eine geriffelte Oberfläche)

- bei Steckerausführungen:

mit angebauter Dose mit Kabel (Anzugs-

moment der Überwurfmutter 0,3 Nm)

- verschiebbar am Zylinder

- ohne ferromagnetische Gegenstände im

Nahbereich des SMEO-4(U)

(der abzufragende Zylinder ausgenom-

men) (siehe Bild 4)

mit dem

asymmetri-

schen Ge-

häuseteil (2)

nach oben.

(Kon-

taktver-

meidung mit

der Zylinder-

oberfläche)

im ge-

wünschten

Winkel zur

Zylinder-

außenwand

(Schwenk-

bereich ca.

90° bei

fixem

Schaltpunkt

mit dem

asymmetri-

schen

Gehäuseteil

(2) nach

oben. (Kon-

taktver-

meidung mit

der Zylinder-

oberfläche)

Bild 5

SMEO-4-... SMEO-4U-... CRSMEO-4 -...

- together with fastening kit

- fastened only in clamping area

(the clamping area is marked with a

corrugated surface)

- plug designs: with fitted socket and

cable (tightening torque of union nut

0.3 Nm)

- movable on the cylinder

- without ferro-magnetic objects in vicinity

of the SMEO-4(U)

(except for cylinder to be interrogated,

see Fig. 4)

with the

asymmetri-

cal housing

part (2)

upwards

(must not

touch the

cylinder

surface)

at the desi-

red angle to

the cylinder

outer wall

(swivel

range

approx. 90°

with fixed

switching

point)

with the

asymmetrical

housing part

(2)

upwards

(must not

touch the

cylinder

surface)

Fig. 5

9705c D/GB 5

Vermeiden Sie stromführende Kabel in

der Nähe des SMEO-4(U)-...

Dadurch verhindern Sie magnetisch in-

duzierte Fehlschaltungen.

Bei Auftreten von magnetischen Störfel-

dern (z.B. beim Schweißen):

•Schützen Sie den SMEO-4(U)... vor

Fremdbeinflussung durch ferritische

Abschirmung (z.B. mit Trafoblech).

Die Abschirmung muß außerhalb des

Nahbereichs des SMEO-4(U)-... erfol-

gen.

Avoid current-carrying cables in the vici-

nity of the SMEO-4(U)-...

In this way you can avoid magnetically

induced incorrect switching.

If magnetic fields of interference occur

(e.g. during welding):

•Protect the SMEO-4(U)... against out-

side influences with a ferritic screen-

ing (e.g. with transformer sheet steel).

The screening must not lie in the im-

mediate vicinity of the SMEO-4(U)-...

SMEO4 SMEO4

Bild 8/Fig. 8

unbedingt zu

vermeiden möglichst zu

vermeiden

Kabel schräg oder

senkrecht zur Läng-

sachse des SMEO-

4(U)-...

Kabel parallel zur

Längsachse des

SMEO-4(U)-...

Kabel parallel zum

Anschlußkabel Kabel schräg oder

senkrecht zum

Anschlußkabel

Bild 7

Avoid at all costs Avoid where

possible

Cables diagonal or

vertical to the longi-

tudinal axis of the

SMEO-4(U)-...

Cables parallel to

the longitudinal

axis of the SMEO-

4(U)-...

Cables parallel to

the connecting

cable

Cables diagonal or

vertical to the

connecting cable

Fig. 7

Bild 9/Fig. 9

SMEO-4(U)-..., CRSMEO-4-...

9705c D/GB 6

Bei Parallelanordnung von Zylindern mit

Magnetkolben:

•Plazieren Sie die SMEO-4(U)-... mö-

glichst weit auseinander.

Damit minimieren Sie die Störungs-

gefahr durch andere Magnete.

•Prüfen Sie die Abstände der Zylinde-

ranordnung je nach Einbauvariante:

Folgende Mindestabstände sind erfor-

derlich:

If cylinders with solenoid pistons are ar-

ranged parallel:

•Place the SMEO-4(U)-... switches as

far apart as possible.

In this way you can minimize the dan-

ger of interference from other so-

lenoids.

•Check the spacing of the cylinders

for each fitting arrangement.

The following minimum distances

must be observed:

Bild 11/Fig. 11

Mindestabstände

X [mm] Zylinder-Nenn-Ø

8 1012162025

Anzahl

paral-

leler

Zylinder

Vari-

ante

=2 38 31 33 39 43 32

>2 49 41 45 53 58 49

Vari-

ante

=2 42 45 46 52 55 56

>2 47 54 50 57 60 58

Bild 10

Minimum

distance X [mm] Cylinder size -Ø

8 1012162025

Num-

ber of

parallel

cylin-

ders

Vari-

ant

=2 38 31 33 39 43 32

>2 49 41 45 53 58 49

Vari-

ant

=2 42 45 46 52 55 56

>2 47 54 50 57 60 58

Fig. 10

9705c D/GB 7

elektrisch

Bei SMEO-4(U)-... mit Zweileiteran-

schluß:

•Verwenden Sie diese SMEO-4(U)-...

nur mit Last.

Sie erzeugen sonst einen Kurzschluß.

Bei Betrieb mit Gleichspannung:

•Achten Sie auf richtige Polung des

Schalters.

Sonst spricht die Leuchtdiode nicht

an.

Bei hohen induktiven oder kapazitiven

Lastspitzen:

•Verwenden Sie eine externe Schutz-

beschaltung.

Sonst ist die Funktonssicherheit ge-

fährdet.

(siehe DIN 43235)

Zur sicheren elektrischen Trennung der

Betriebsspannung:

•Verwenden Sie einen Trenntransfor-

mator nach EN 60742 mit min-

destens 4kV Isolationsfestigkeit.

Electrical

The SMEO-4(U)-... with two-wire con-

nection

•should only be used under load.

Otherwise there will be a short-circuit.

If the SMEO-4(U)-... is used with direct

current,

•please check that the switch is wired

with the correct polarity.

Otherwise the LED will not light up.

With high inductive or capacitive load pe-

aks,

•you must use an external protective

circuit.

Otherwise correct functioning cannot

be guaranteed.

(see DIN 43235)

For reliable electrical isolation of the

operating voltage:

•Use an isolating transformer as per

EN 60742 with at least 4kV isolation-

resistance.

( )

Bild 12/Fig. 12

Bild 13/Fig. 13

SMEO-4(U)-..., CRSMEO-4-...

9705c D/GB 8

•Verkabeln Sie den SMEO-4-(U)-...

nach Plan a), b) oder c).

Bei SMEO-4(U)-... in Steckerversion:

•Drehen Sie die Zugentlastungsmut-

tern der Dosen max. mit 0,3 Nm fest.

Bei SMEO-4(U)-... in Kabelversion:

•Stellen Sie sicher, daß die Kabel fol-

gendermaßen verlegt sind:

- quetschfrei

- knickfrei

- dehnungsfrei.

Zulässige Biegeradien siehe

Technische Daten

•Wire the SMEO-4-(U)-...according to

diagram a), b) or c).

With SMEO-4(U)-... in plug version,

•tighten the strain relief nuts of the

sockets with max. 0.3 Nm.

With SMEO-4(U)-... in cable version,

•make sure that the cables are:

- not squashed

- not bent

- not stretched.

See "Technical specifications" for the

permitted bending radii.

max. 0.3 Nm

Bild 15/Fig. 15

Bild 16/Fig. 16

( )

c) Kabelversion c) cable version

2leiter 2-core

N.O.

a) Kabelversion a) cable version

3leiter 3-core b) Steckerversion b) plug version

Bild 14a/Fig. 14a

N.O.

B N

B U

Legende für Kabel oder Dose des

Typs SIM-...

Key for cable or sockets

Type SIM-...

BK = Schwarz = Black

BN = Braun = Brown

BU = Blau = Blue

A = Last = Load

N.O. = Schließer = normal

open

Bild 14/Fig. 14

9705c D/GB 9

Inbetriebnahme

•Bestromen Sie den SMEO-4(U)-...

•Positionieren Sie den Zylinder-Kol-

ben an der Stelle, die Sie mit dem

SMEO-4 abfragen wollen.

•Verschieben Sie den SMEO-4(U)-...

folgendermaßen:

Commissioning

•Switch on the power supply to the

SMEO-4(U)-...

•Move the cylinder piston into the posi-

tion which you wish to interrogate

with the SMEO-4.

•Move the SMEO-4(U)-... as follows:

Bild 17/Fig. 17

Handlung Resultat/Rückmeldung

Entlang der

Zylinderachse,

- zunächst bis er

umschaltet,

- dann einige

Millimeter weiter

in die gleiche

Richtung.

erkennbar durch

- Schaltzustands-

anzeige (LED)

oder

- Messen des

Signals am Schalt-

ausgang

Für sicheres

Schalten unter

Einsatzbedingungen

Bild 18

Movement Result/response

Along the cylinder

longitudinal axis,

- at first until it

switches,

- then a few

millimetres

further in the

same direction.

Recognizable on

- switching status

display (LED) or

- measure signal at

switching output

Reliable switching

under practical

conditions

Fig. 18

1/2

Bild 19/Fig. 19

SMEO-4(U)-..., CRSMEO-4-...

9705c D/GB 10

Other manuals for SMEO-4 Series

This manual suits for next models

Table of contents

Other Festo Switch manuals

Festo

Festo SMTO-1 C Series User manual

Festo

Festo SMT-8-...-B Series User manual

Festo

Festo PEV-1/4-B-OD User manual

Festo

Festo VPEV-1/8-M12 User manual

Festo

Festo PEV-1/4-B-M12 User manual

Festo

Festo EAPM-G1 SLS Series User manual

Festo

Festo PE-PK Series User manual

Festo

Festo SMPO-1-H-B User manual

Festo

Festo DAPZ AR Series User manual

Festo

Festo SMT-8-SL-PS-...-B Series User manual

Festo

Festo VPE-1/8 User manual

Festo

Festo CAMC-G-S Series User manual

Festo

Festo SME-8-ZS-230V-...-OE Series User manual

Festo

Festo EduTrainer 576309 User manual

Festo

Festo SMT-8M-***-24V Series User manual

Festo

Festo SME-8-K-LED-230 User manual

Festo

Festo SME-8-K-...-LED-24 Series User manual

Festo

Festo SRBE Series User manual

Festo

Festo VPEV-1/8 User manual

Festo

Festo VPEV-W-***-LED-GH Series User manual

Festo

Festo PE-PK Series User manual

Festo

Festo SMT-10G-...-24V Series User manual

Festo

Festo CRSMT-8 series User manual

Festo

Festo SME-CDC-DS-24V-SQM8 User manual

Popular Switch manuals by other brands

URC

URC Total Control MFS-8 installation manual

Azbil

Azbil HPQ-D11 user manual

Sony

Sony DFS-900M operating instructions

SICK

SICK i17S operating instructions

F&F

F&F SZR-277 quick start guide

Shure

Shure UAMS/BK user guide

Dräger

Dräger X-zone Switch Off Instructions for use

Asco

Asco Joucomatic 349 Series manual

BT Mini Hub user guide

D-Link

D-Link DES-1226G manual

Johnson Controls

Johnson Controls FS80-C installation instructions

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Configuration guide

MicroNet

MicroNet SP1200A user manual

Ruijie

Ruijie RG-PF2920 Series Hardware installation and reference guide

Altinex

Altinex DA1914SX user guide

MiLAN

MiLAN MIL-SM2401M user guide

RJM

RJM MASTERMIND PBC/6X user manual

Atlas

Atlas MMK-KVM8 owner's manual
