Festo SMTO-4 Series User manual

Bedienungsanleitung

Elektronischer

Näherungsschalter

Typ SMTO-4(U)-...

Operating

instructions

Electronic proximity

switch

Type SMTO-4(U)-...

Einbau und Inbetriebnahme

nur von autorisiertem Fachpersonal,

gemäß Bedienungsanleitung.

Fitting and commissioning to be

carried out by qualified personnel

only in accordance with the operating

instructions.

Es bedeuten/Symbols:

Warnung

Warning, Caution

Hinweis

Note

Recycling

Zubehör

Accessories

693 395

0503d D/GB 1

1Bedienteile und Anschlüsse

(1) Klemmbereich zur Befestigung

(2) Steg zur Verdrehsicherung

(3) Anschluß für Dose mit Kabel

(4) Kabel (3-adrig)

Funktion und Anwendung

Der SMTO-4(U)-... ist zur Abfrage von

Kolbenstellungen an Zylindern der

Typen ESNU-... und DSNU-... vorgese-

hen.

Die gewinkelte Version SMTO-4U-... ist

vorgesehen zur beidseitigen Endlagen-

abfrage bei kurzen Zylinderhüben.

Die interne kontaktlose Elektronik wird

magnetisch betätigt.

Der SMTO-4(U)-... schaltet im ange-

schlossenen Zustand ein elektrisches

Signal.

(1) (3)

(2)

(1)

(4)

(3)

(1)

(2)

(4)

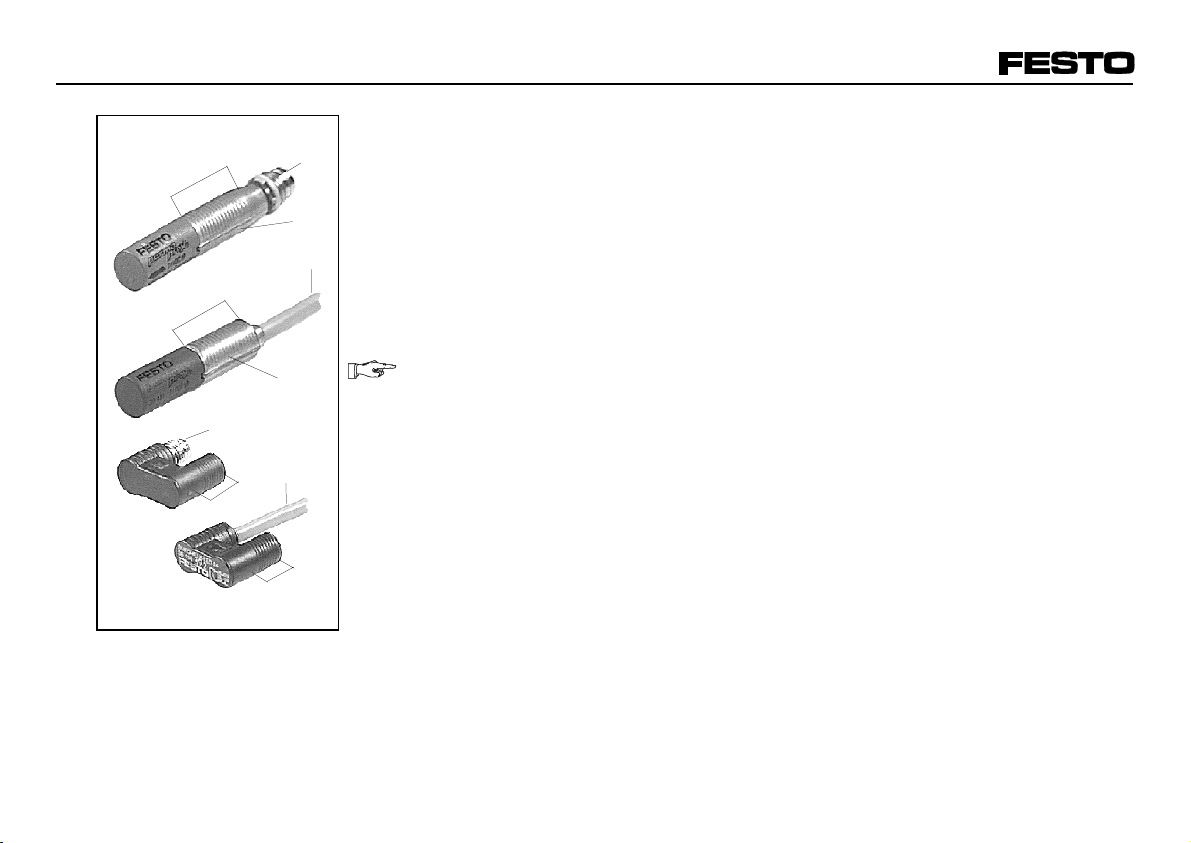

Bild 1/Fig. 1

Operating parts/connections

(1) Fastening area

(2) Step for protection against rotation

(3) Connection for socket with cable

(4) Cable (3-core)

Function and use

The SMTO-4(U)-... is intended for interro-

gating the piston positions on cylinders of

type ESNU-... and DSNU-... .

The angled version SMTO-4U-... is in-

tended for use for end-position sensing at

both ends of short-stroke cylinders.

The internal contactless electronic compo-

nents are operated magnetically. The

SMTO-4(U)-... switches an electrical signal

when it is connected.

SMTO-4(U)-...

0503d D/GB 2

Voraussetzungen für den

Produkteinsatz

Allgemeine, stets zu beachtende Hin-

weise für den ordnungsgemäßen und si-

cheren Einsatz des Produkts:

•Halten Sie die angegebenen Grenz-

werte ein (z.B. Kräfte, Momente,

Temperaturen, elektrische Daten).

•Berücksichtigen Sie die vorherr-

schenden Umgebungsbedingungen.

•Beachten Sie die Vorschriften

der Berufsgenossenschaft,

des Techn. Überwachungsvereins,

die VDE-Bestimmungen oder

entsprechende nationale Bestimmun-

gen.

•Entfernen Sie alle Transportvorkeh-

rungen wie Schutzwachs, Folien,

Kappen und Kartonagen.

Die Entsorgung der einzelnen Werk-

stoffe in Recycling-Sammelbehälter

ist möglich.

•Verwenden Sie das Produkt im Origi-

nalzustand ohne jegliche eigenmäch-

tige Veränderung.

Safety conditions

General instructions which must always

be observed for the correct and reliable

use of this product.

•Always observe the specified limits

(e.g. forces, torques, temperatures,

electrical data).

•Please consider the prevailing

ambient conditions.

•Please observe local and national

technical regulations and standards.

•Remove all packaging such as pro-

tective wax, foils, caps and card-

board.

The individual materials can be

disposed of in recycling containers.

•Use the product in its original condi-

tion without undertaking any unautho-

rized modifications.

0503d D/GB 3

Einbau

mechanisch

•Verwenden Sie einen Befestigungs-

bausatz laut Zubehör.

•Plazieren Sie den SMTO-4(U)-...

samt Befestigungsbausatz folgender-

maßen:

Fitting

Mechanical

•Use a fastening kit as mentioned in

the section "Accessories".

•Place the SMTO-4(U)-... with the fa-

stening kit on the cylinder as follows:

SMTO-4-... SMTO-4U-...

−bei Steckerausführungen:

mit angebauter Dose mit Kabel

(Anzugsmoment der Überwurfmutter:

0,3 Nm)

zunächst verschiebbar am Zylinder

−ohne daß Metallgegenstände im

Nahbereich des SMTO-4(U) -... liegen

(der abzufragende Zylinder

ausgenommen)

−mit dem Steg (2)

in die Nut des

Befestigungs-

bausatzes

(verdrehgesichert)

−im gewünschten

Winkel zur

Zylinderaußen-

wand

(Schwenkbereich

ϕ, ca. 180obei

fixem Schaltpunkt;

siehe Bild 4)

Bild 3

SMBR-... max. 0.8 Nm

Bild 2/Fig. 2

SMTO-4-... SMTO-4U-...

−plug designs:

with fitted socket

(tightening torque of union nut: 0.3 Nm)

so that it can still move on the cylinder

−without metal objects in the vicinity of

the SMTO-4(U)-... (except for the

cylinder to be interrogated)

−with the step (2)

in the groove of

the fastening kit

(protected against

rotation)

−at the desired

angle to the

cylinder outer wall

(swivel range ϕ

approx. 180owith

fixed switching

point; see Fig. 4)

Fig. 3

Bild 4/Fig. 4

SMTO-4(U)-...

0503d D/GB 4

•Vermeiden Sie stromführende Kabel

in der Nähe des SMTO-4(U)-...

Dadurch verhindern Sie magnetisch

induzierte Fehlschaltungen.

Bei Auftreten von magnetischen

Störfeldern (z.B. beim Schweißen):

•Schützen Sie den SMTO-4(U)-... vor

Fremdbeinflussung durch ferritische

Abschirmung (z.B. mit Trafoblech).

Die Abschirmung muß außerhalb

des Nahbereichs des SMTO-4(U)-...

erfolgen.

unbedingt zu

vermeiden

möglichst zu

vermeiden

Kabel diagonal

oder senkrecht

zur Längsachse

des SMTO-4(U)-...

Kabel parallel zur

Längsachse des

SMTO-4(U)-...

Kabel parallel

zum

Anschlußkabel

Kabel diagonal

oder senkrecht

zum

Anschlußkabel

Bild 5

•Avoid current-carrying cables in the

vicinity of the SMTO-4(U)-...

In this way you can avoid magneti-

cally induced incorrect switching.

When magnetic flux densities occur (e.g.

during welding),

•the SMTO-4(U)-... must be protected

against outside influences with a ferri-

tic screening (e.g. with transformer

sheet steel).

The screening must not be in the vici-

nity of the SMTO-4(U)-...

Avoid

at all costs

Avoid

where possible

Cables diagonal

or vertical to the

longitudinal axis

of the

SMTO-4(U)-...

Cables parallel to

the longitudinal

axis of the

SMTO-4(U)-...

Cables parallel to

the connecting

cable of the

SMTO-4(U)-...

Cables diagonal

or vertical to the

connecting cable

of SMTO-4(U)-...

Fig. 5

0503d D/GB 5

Polarity in fig. 7:

+/- for series circuit

with ...-PS-... types

(-)/(+) for series circuit

with ...-NS-... types

Bei Parallelanordnung von Zylindern mit

Magnetkolben:

•Plazieren Sie die SMTO-4(U)-... mög-

lichst weit auseinander.

Damit minimieren Sie die Störungs-

gefahr durch andere Magnete.

elektrisch

•Sorgen Sie für eine ausreichende

Betriebsspannung.

Der Spannungsabfall am Näherungs-

schalter beträgt maximal 2 V.

Dieser addiert sich zum Spannungs-

abfall in Reihe geschalteter Verbrau-

cher. Die minimal zulässige Betriebs-

spannung jedes Verbrauchers darf

nicht unterschritten werden.

Bild 7/Fig. 7: Beispiel; Example

With parallel arrangement of so-

lenoid cylinders:

•Place the SMTO-4(U)-... as far from

each other as possible.

In this way you can minimize the

danger of interference from other

solenoids.

Electrical

•Ensure that there is sufficent opera-

ting voltage.

The voltage drop at the proximity

switch must not exceed 2 V.

This adds up to the voltage drop of

current-consuming devices switched

in series. The minimum permitted

operating voltage of each current-

consuming device must not drop be-

low the level specified.

Polarität in Bild 7:

+/- für Reihenschaltung

von ...-PS-... Typen

(-)/(+) für Reihenschaltung

von ...-NS-... Typen

SMTO-4(U)-...

Bild 6/Fig. 6

SMTO-4(U)-...

0503d D/GB 6

Bei allen SMTO-4(U)-...:

•Verdrahten Sie den SMTO-4-(U)-...

nach Plan a), b), c) oder d).

Schutzbeschaltungen gegen indukti-

ve und kapazitive Lastspitzen sind

im SMTO-4(U)-... eingebaut.

With all SMTO-4(U)-...:

•Wire the SMTO-4(U)-...according to

plan a), b), c) or d).

Protective circuits against inductive

and capacitive load peaks are incor-

porated in the SMTO-4(U)-... .

Legende für Kabel oder Dose des

Typs SIM-.../

Key for cable or sockets

Type SIM-...

BK = Schwarz = Black

BN = Braun = Brown

BU = Blau = Blue

A = Last = Load

N.O. = Schließer = normal

open

Bild 8/Fig. 8

a) Kabelversion (PNP)

a) cable version (PNP)

b) Steckerversion (PNP)

b) plug version (PNP)

c) cable version (NPN)

c) Kabelversion (NPN)

d) plug version (NPN)

d) Steckerversion (NPN)

Bild 10/Fig. 10

Bild 9/Fig. 9

0503d D/GB 7

Warnung

•Verwenden Sie für die elektrische

Versorgung ausschließlich PELV-

Stromkreise nach IEC/DIN EN

60204-1 (Protective Extra-Low Volt-

age, PELV).

Berücksichtigen Sie zusätzlich die all-

gemeinen Anforderungen an PELV-

Stromkreise gemäß der IEC/DIN EN

60204-1.

•Verwenden Sie ausschließlich Strom-

quellen die eine sichere elektrische

Trennung der Betriebsspannung nach

IEC/DIN EN 60204-1 gewährleisten.

Bei SMTO-4(U)-... in Steckerversion:

•Drehen Sie die Überwurfmutter der

Dosen max. mit 0,3 Nm fest.

Bei SMTO-4(U)-... in Kabelversion:

•Stellen Sie sicher, daß die Kabel fol-

gendermaßen verlegt sind:

- quetschfrei

- knickfrei

- dehnungsfrei.

Zulässige Biegeradien siehe Techni-

sche Daten.

Warning

•Use only PELV circuits as per

IEC/DIN EN 60204-1 (Protective

Extra-Low Voltage, PELV) for the

electrical supply.

Consider also the general require-

ments for PELV circuits in accord-

ance with IEC/DIN EN

60204-1.

•Use power supplies which guarantee

reliable electrical isolation of the

operating voltage as per IEC/DIN EN

60204-1.

With SMTO-4(U)-... in plug version:

•Tighten the union nuts of the

sockets with max. 0.3 Nm.

With SMTO-4(U)-... in cable version:

•Make sure that the cables are laid

as follows:

- not squashed

- not bent

- not stretched.

See Technical specifications for per-

mitted bending radii.

max. 0,3 Nm

Bild 11/Fig. 11

Bild 12/Fig. 12

SMTO-4(U)-...

0503d D/GB 8

Inbetriebnahme

•Schalten Sie die Betriebsspannung

ein.

•Positionieren Sie den Zylinder-Kol-

ben an der Stelle, die Sie mit dem

SMTO-4(U)-... abfragen wollen.

•Positionieren Sie den Schalter an

der halben Strecke zwischen Ein-

und Ausschaltzustand.

•Drehen Sie die Klemmschraube am

Befestigungsbausatz fest: max. 0,8 Nm

Zubehör

Bild 13

Commissioning

•Switch on the operating voltage.

•Position the cylinder piston at the po-

sition you wish to interrogate with

the SMTO-4(U)-....

•Place the switch half way between

the switch-on and switch-off states.

•Tighten the locking screw of the fa-

stening kit:: max. 0.8 Nm.

Accessories

Fig. 13

Typ geeignet für Festo

Zylindertypen

SMBR-... ESNU-...

DSNU-...

Type Suitable for the following

Festo cylinder types

SMBR-... ESNU-...

DSNU-...

Typ SIM-M8

Wähl-

bare Aus-

führung

Gerade Dose

(GD)

Winkeldose

(WD)

2,5 m

Kabellänge

5 m

Kabellänge

ohne LED mit LED

für PNP-

Typen

mit LED

für NPN-

Typen

Type SIM-M8

Design to

selected

Straight socket

(GD)

Angled socket

(WD)

2.5 m

cable length

5 m

cable length

Without

LED

With LED

for PNP-

types

With LED

for NPN-

types

Dosen mit Kabel

Sockets with cable

Befestigungsbausatz

Fastening kit

1/2

Bild 12a/Fig. 12a

0503d D/GB 9

Technische Daten

Typ SMTO-4..-...-LED-24

...PS-K... ...NS-K... ...PS-S... ...NS-S... ..U-PS-K... ..U-NS-K... ..U-PS-S... .U-NS-S...

Teile-Nr. 30 471 30472 150861 150 860 152 836 152 837 152 742 152 743

Gehäuseform gerade 2 x gewinkelt (U-Form)

Bauart Elektronischer kontaktloser Näherungsschalter, magnetisch betätigt

Einbaulage beliebig

Befestigungsart mit Befestigungsbausatz (siehe Zubehör)

Betriebsspannung DC 10 ... 30 V

Spannungsabfall am Näherungsschalter max. 2 V

zul. Schaltstrom max. 200 mA

max. Schaltleistung 6 W (bei einer Betriebsspannung von 30 V)

Ansprechwert für Überlastschutz 230 mA (kann fertigungsbedingt zu größeren Werten hin verschoben sein, typ. 250 mA)

max. Schaltfrequenz 1 kHz

max. Schaltzeit 0,5 ms

max. zul. Störfeldgröße 1 mT (an der Oberfläche des Näherungsschalters)

zul. Temperaturbereich - 25 ... + 70 °C

Schutzart* IP65/IP67 (nach EN 60529 bei richtig montierter Dose mit Kabel)

Werkstoffe PBT, GD-Zn, PVC PBT, GD-Zn, Messing

vernickelt und verchromt

PA, PC, PET, PVC,

TPE-O

PA, PC, PET, Messing

verchromt

schaltbare Kapazität 0,33 μF (bei größeren Kapazitäten spricht der Überlastschutz an)

Schaltpunkt asymmetrisch, am Gehäuse markiert

notw. magn. Induktionsstärke 2 ... 35 mT (für sicheres Schalten) 4 ... 15 mT (für sicheres Schalten)

zul. Biegeradius 13 mm (statisch) 50 mm (dynamisch)

*) bei Verwendung von Dose mit Kabel lt. Zubehör

Bild 14

SMTO-4(U)-...

0503d D/GB 10

This manual suits for next models

Table of contents

Other Festo Switch manuals

Festo

Festo SMT-8-SL-PS-...-B Series User manual

Festo

Festo SRBE C1 Series User manual

Festo

Festo VPEV-1/8 User manual

Festo

Festo EduTrainer 576309 User manual

Festo

Festo VPEV-1/8-M12 User manual

Festo

Festo CAMC-G-S Series User manual

Festo

Festo SMT-8M-A-...-24V-E Series User manual

Festo

Festo Compact Performance CP-FB6-E Quick guide

Festo

Festo SME-1-B User manual

Festo

Festo CDSM-S3-P User manual

Festo

Festo PEV-1/4A-SW27-B-OD User manual

Festo

Festo SMEO-4 Series User manual

Festo

Festo VPE-1/8 User manual

Festo

Festo SMTSO-1 Series User manual

Festo

Festo PEV-1/4-B-OD User manual

Festo

Festo SMT-8 Series User manual

Festo

Festo SRBF-C series User manual

Festo

Festo SMEO-4 Series User manual

Festo

Festo EAPM-L5-70-SLM User manual

Festo

Festo DAPZ AR Series User manual

Festo

Festo SME-8-K-...-LED-24 Series User manual

Festo

Festo SME-8-ZS-230V-...-OE Series User manual

Festo

Festo VPEV-W-***-LED-GH Series User manual

Festo

Festo SME-8 Series User manual

Popular Switch manuals by other brands

URC

URC Total Control MFS-8 installation manual

Azbil

Azbil HPQ-D11 user manual

Sony

Sony DFS-900M operating instructions

SICK

SICK i17S operating instructions

F&F

F&F SZR-277 quick start guide

Shure

Shure UAMS/BK user guide

Dräger

Dräger X-zone Switch Off Instructions for use

Asco

Asco Joucomatic 349 Series manual

BT Mini Hub user guide

D-Link

D-Link DES-1226G manual

Johnson Controls

Johnson Controls FS80-C installation instructions

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Configuration guide

MicroNet

MicroNet SP1200A user manual

Ruijie

Ruijie RG-PF2920 Series Hardware installation and reference guide

Altinex

Altinex DA1914SX user guide

MiLAN

MiLAN MIL-SM2401M user guide

RJM

RJM MASTERMIND PBC/6X user manual

Atlas

Atlas MMK-KVM8 owner's manual
