Festo DGC-8/12 0212NH Deutsch 3

Pneumatischer Linearantrieb DGC-8/12eutsch

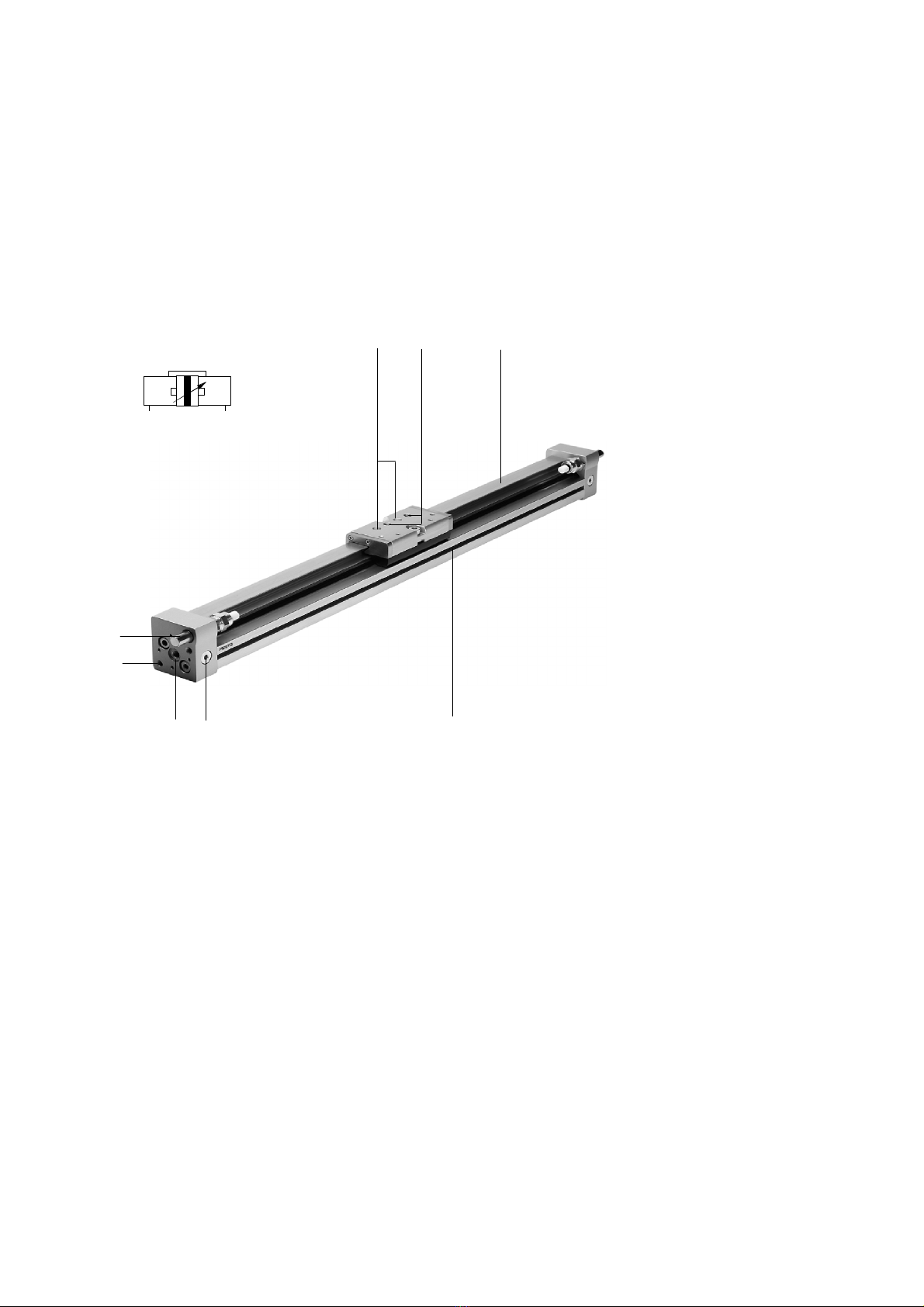

1 Bedienteile und Anschlüsse

56 7

1Druckluft-Anschluss

2Alternativer Druckluft-Anschluss

(seitlich / hinten)

3Innengewinde zur Befestigung des Zylinder-

fußes oder für die Direktbefestigung

4Stoßdämpfer oder Elastomerdämpfer (aus-

wechselbar, siehe Kapitel Inbetriebnahme)

5Zentrierbohrungen

6Befestigungsbohrungen

7Führung

8Nut für Näherungsschalter

Bild 1

DGC-8/12

Festo DGC-8/12 0212NH Deutsch

2 Funktion und Anwendung

Durch wechselweise Belüftung der Druckluft-

anschlüsse bewegt sich der Innenläufer im

Rohr hin und her.

Durch eine starre Verbindung bewegt sich der

Außenläufer mit. Den dazu notwendigen

Schlitz im Zylinderrohr überspannt ein Band-

system.

Bestimmungsgemäß dient der DGC-8/12 zum

Platz sparenden Massetransport.

Er ist zugelassen für die Betriebsarten Schlit-

tenbetrieb und Jochbetrieb (Belastungsgren-

zen beachten).

3 Transport und Lagerung

SBerücksichtigen Sie das Gewicht des

DGC-8/12. Je nach Ausführung wiegt der

DGC-8/12 bis über 4 kg.

Hinweis

SVermeiden Sie es, die Führung bei

Transport und Lagerung mit den Händen

zu berühren. Sonst schädigen Sie die

Fettschicht.

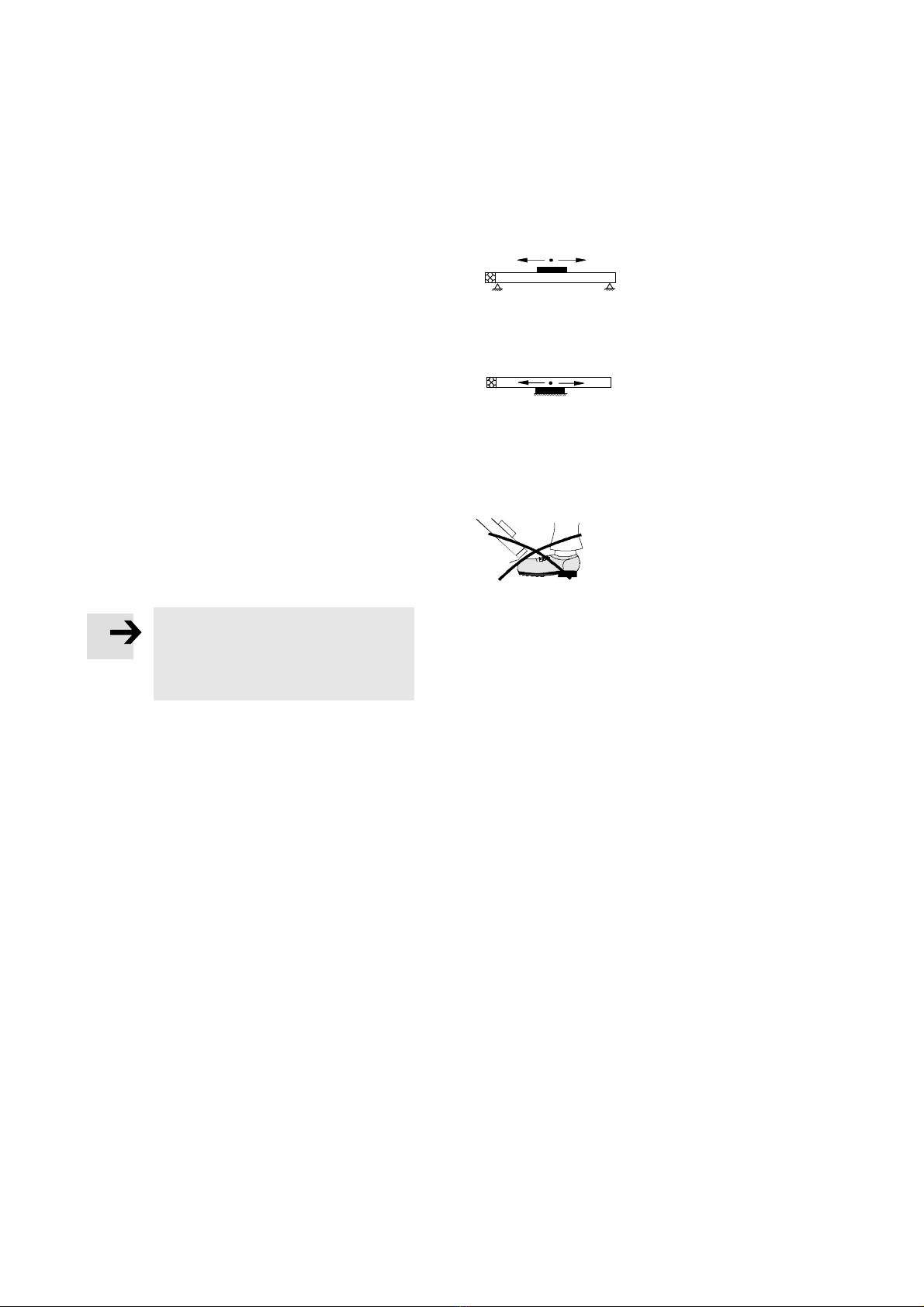

Bild 2: Schlittenbetrieb

Bild 3: Jochbetrieb

Bild 4

DGC-8/12

Festo DGC-8/12 0212NH Deutsch 5

4 Voraussetzungen für den Produkteinsatz

Hinweis

Fehlfunktionen können durch unsachgemäße Handhabung entstehen.

Beachten Sie die nachfolgenden Hinweise für den ordnungsgemäßen und

sicheren Einsatz des Produkts.

SVergleichen Sie die Grenzwerte in dieser

Bedienungsanleitung mit denen Ihres

Einsatzfalls.

Die zulässigen Grenzwerte, z.B. für

Energien, Kräfte, Momente, Massen,

Geschwindigkeiten und Temperaturen

dürfen nicht überschritten werden.

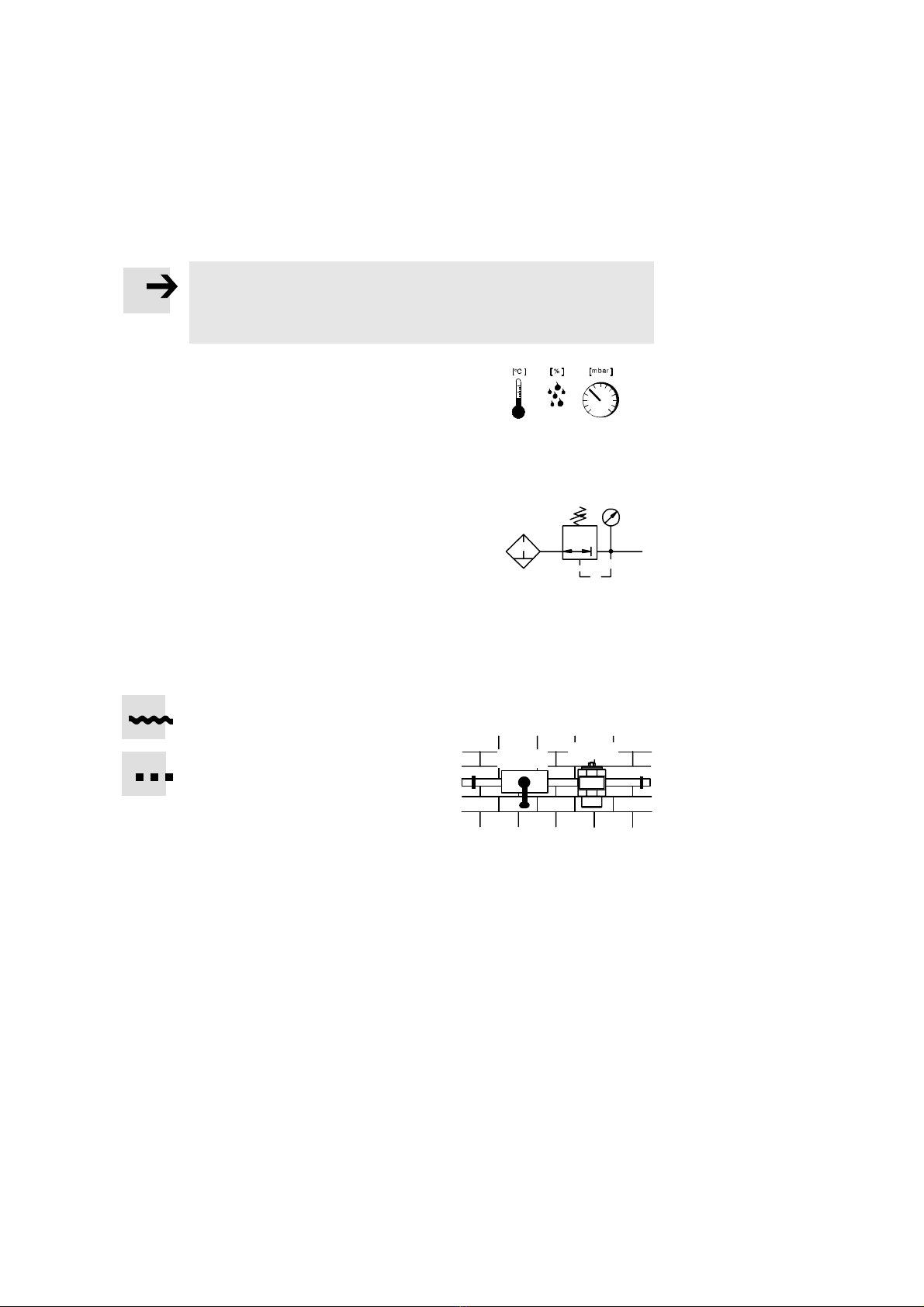

SSorgen Sie für Druckluft mit ordnungs-

gemäßer Aufbereitung.

SBerücksichtigen Sie die Umgebungs-

bedingungen am Einsatzort.

SBeachten Sie die Vorschriften der Berufs-

genossenschaft, des Technischen Über-

wachungsvereins oder entsprechende

nationale Bestimmungen.

SEntfernen Sie die Verpackungen mit Ausnahme vorhandener Haftetiketten an

Druckluftanschlüssen (Verschmutzungsgefahr) sowie der Kunststoffabdeckung

auf der Führungsschiene (nur bei DGC-...-G).

Die Verpackungen sind vorgesehen für eine Verwertung auf stofflicher Basis

(Ausnahme: Ölpapier = Restmüll).

SBelüften Sie die Anlage insgesamt lang-

sam (z.B. mit einem Sicherheits-Einschalt-

ventil Typ HEL-... oder HEM-...).

Dadurch vermeiden Sie unkontrollierte

Bewegungen.

SVerwenden Sie das Produkt im Original-

zustand ohne jegliche eigenmächtige

Veränderung.

Bild 5

LF-... LR-...

Bild 6

QH-... HEL-...

Bild 7

DGC-8/12

Festo DGC-8/12 0212NH Deutsch

5Einbau

Einbau, mechanisch

SLassen Sie die Schrauben und Gewinde-

bolzen, für die es keine unmittelbare

Aufforderung zur Veränderung in dieser

Anleitung gibt, allesamt unverändert.

SVermeiden Sie, dass das Bandsystem

beschädigt wird.

Beschädigungen mindern die Betriebs-

sicherheit, Funktionssicherheit und

Lebensdauer des DGC-... .

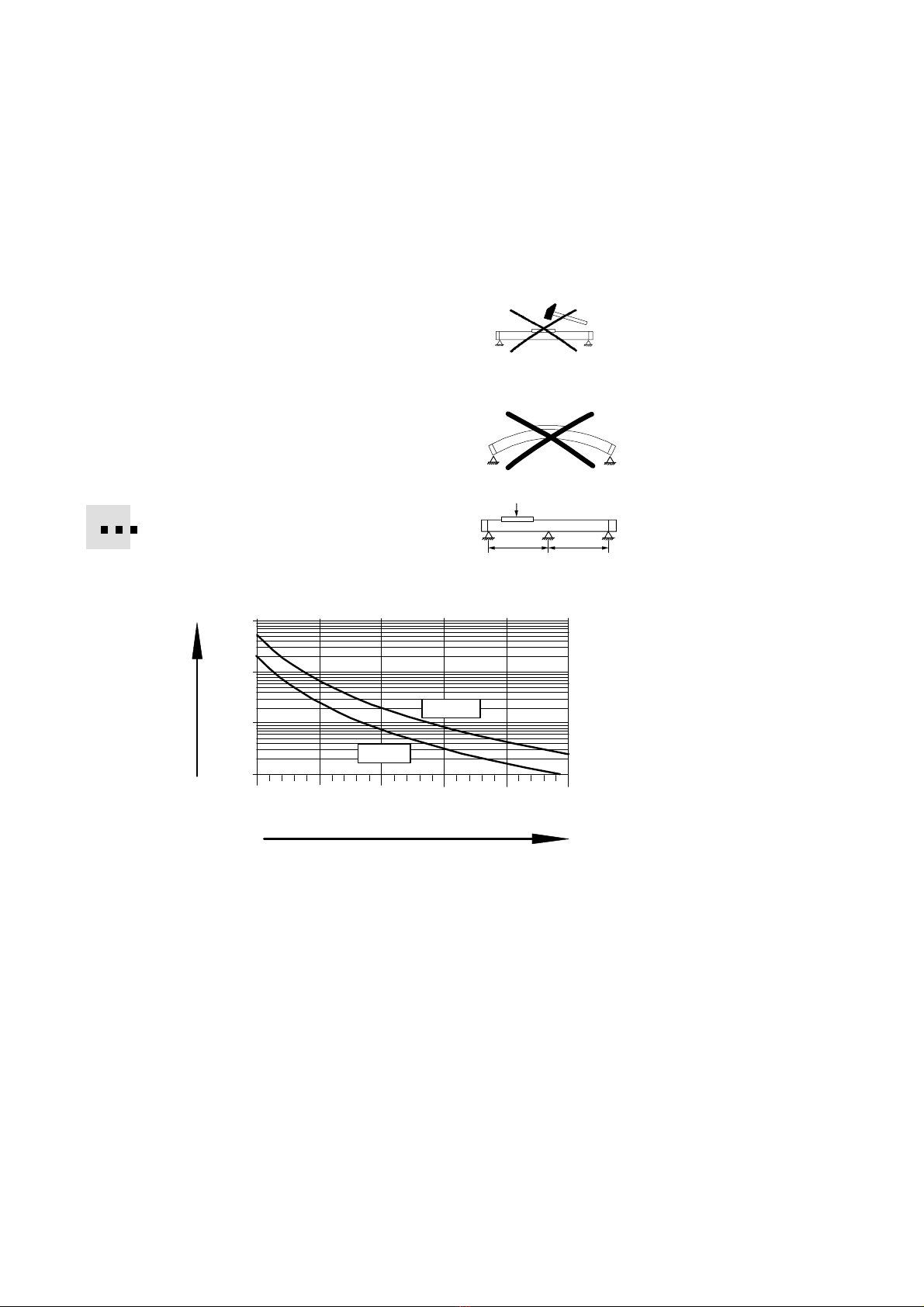

SAchten Sie auf einen Einbau ohne

Verspannungen und Biegungen.

Bei Hublängen im Maximalbereich dient

hierzu die Mittenstütze Typ MUC-... .

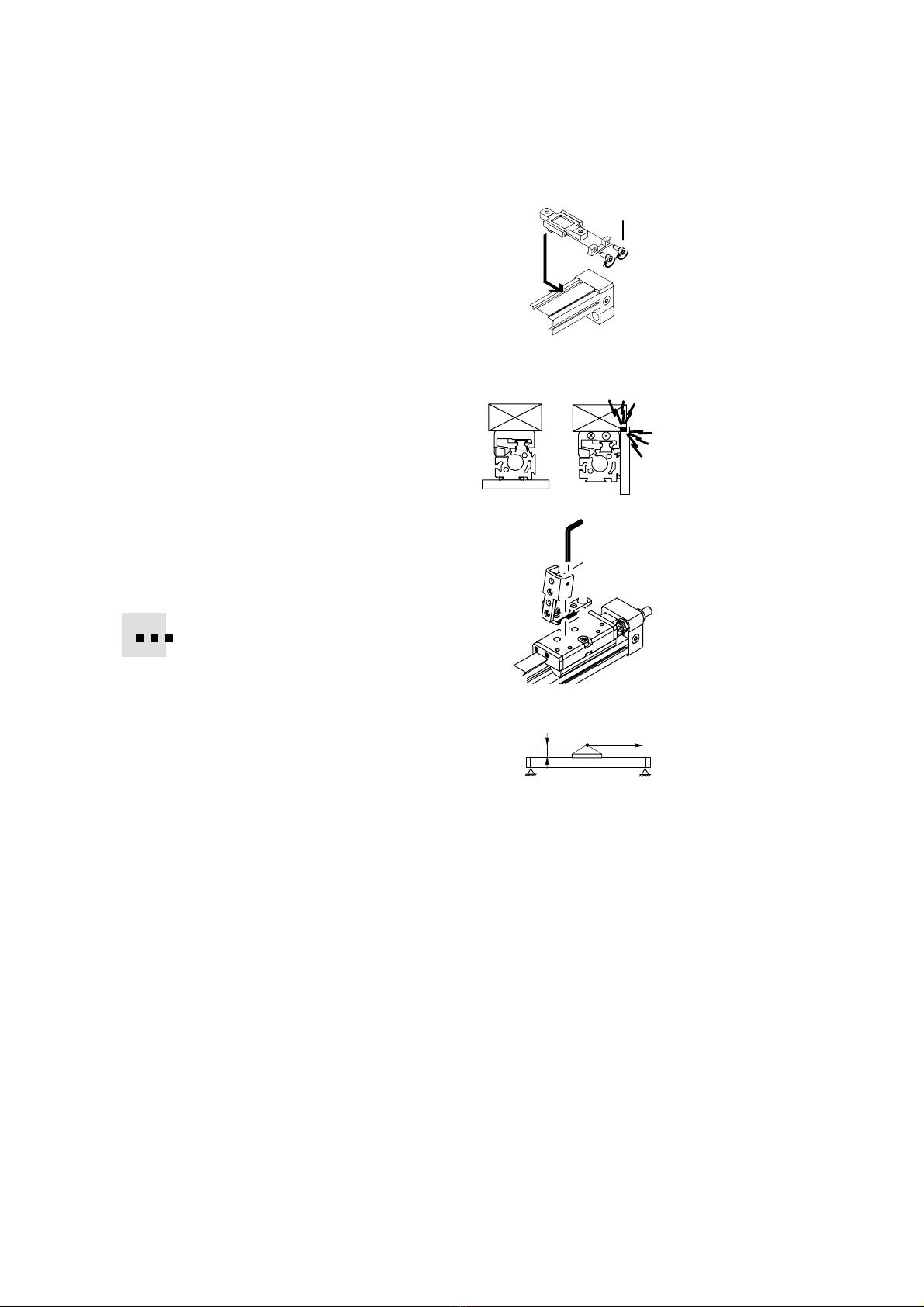

Bild 8

Bild 9

Bild 10

l l

Bild 11: Erforderliche Stützabstände

500 1000 1500 2000

l [mm]

100

1000

1DGC-8

DGC-12

2500 3000

F[N]

DGC-8/12

Festo DGC-8/12 0212NH Deutsch 7

Bei Anbau von Mittenstützen:

SPlatzieren Sie die Mittenstützen MUC-...

am DGC-... nach Bild 12 und 13.

SStellen Sie sicher, dass sich die Mitten-

stützen außerhalb des Verfahrbereichs

des Läufers befinden, indem sie ihn ein-

mal über die gesamte Verfahrstrecke ver-

schieben (insbesondere bei seitlichem

Anbau der Mittenstützen, siehe Bild 13).

Bei allen Einsatzfällen:

SPlatzieren Sie den DGC-... so, dass alle

Bedienteile erreichbar sind.

Drehen Sie die Befestigungsschrauben

gleichmäßig fest.

Bei Verwendung einer zusätzlichen Führung

der Nutzlast:

SStellen Sie sicher, dass ein Freiheitsgrad

zwischen Läufer und Nutzlast eingehalten

wird.

Zur Sicherstellung eines Freiheitsgrades

zwischen Achse und geführter Nutzlast

dient der Mitnehmer Typ FKC-... .

Bei allen Einsatzfällen:

SPlatzieren Sie die Nutzlast so, dass das

Kippmoment aus der Kraft parallel zur

Bewegungsachse und dem Hebelarm a

klein bleibt.

Hierbei gelten die Werte aus Bild 22 und

23 (vor allem rosollte nicht überschritten

werden).

SStellen Sie sicher, dass die Momentenbelastung des Läufers bei der Befesti-

gung der Nutzlast die zulässigen Werte gemäß Kapitel Technische Daten nicht

überschreitet (Mx, My, Mz).

Anzugsdrehmomente Läuferbohrungen: DGC-..-G: 2 Nm; DGC-..-KF:2,5Nm.

Bild 12

1,2 Nm

Bild 13

Bild 14

Bild 15

DGC-8/12

Festo DGC-8/12 0212NH Deutsch

Einbau, pneumatisch

Zum Einstellen der Läufer-Geschwindigkeit:

SDrehen Sie ein Drossel-Rückschlagventil vom Typ GRLA-... in die Druckluft-

anschlüsse.

Bei Einbau in senkrechter oder schräger Lage:

Warnung

Im Falle eines Druckabfalls fällt die Arbeitsmasse nach unten. Bewegte Massen

schädigen u.U. Personen oder Gegenstände (Quetschungen).

SPrüfen Sie, ob Rückschlagventile vom Typ HGL-... erforderlich sind.

Dadurch vermeiden Sie, dass die Arbeitsmasse abgleitet.

Definition: Arbeitsmasse = Masse der Nutzlast + Läufermasse

SWählen Sie die Druckluftanschlüsse.

ZudenabWerkvorgesehenenDruckluft-

anschlüssen (A) existieren Alternativan-

schlüsse (B, C). In diesen sitzen Blind-

stopfen.

L Läuferposition links

R Läuferposition rechts

Einbau, elektrisch

Bei Positionsabfrage mit Näherungsschaltern:

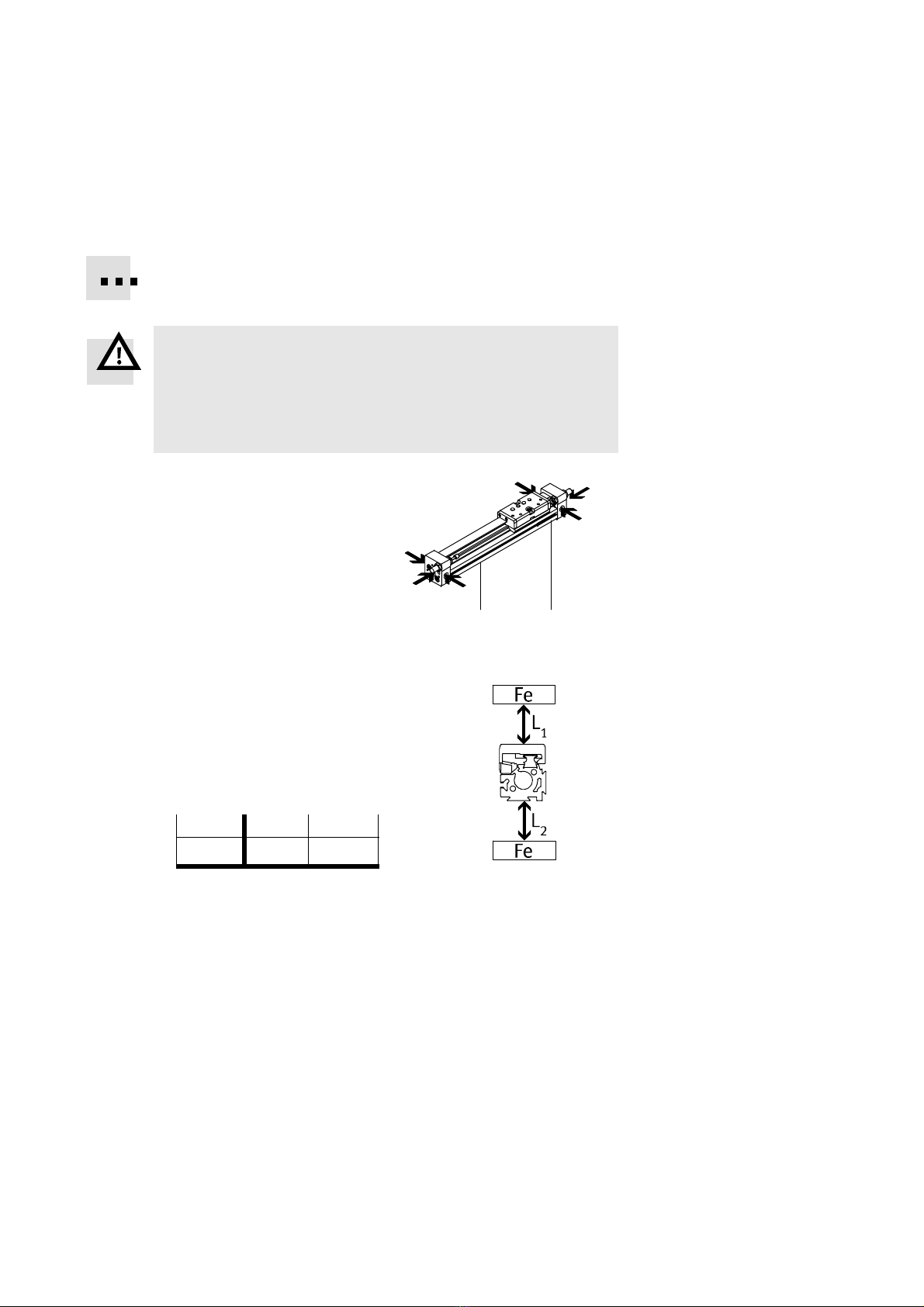

SVermeiden Sie es, den Zylinder direkt an ferritischen Teilen zu befestigen.

SAchten Sie darauf, dass der Mindestab-

stand zwischen statischen oder bewegten

ferritischenMassenunddenNäherungs-

schalternTypSME/SMT-10-...deninBild

17 angegebenen Werten entspricht.

Dadurch vermeiden Sie Fehlschaltungen

durch Fremdbeeinflussung.

DGC-8-... L1:0mm L2:20mm

DGC-12-... L1:0mm L2:10mm

Bild 17: Mindestabstände

Bild 16

DGC-8/12

Festo DGC-8/12 0212NH Deutsch 9

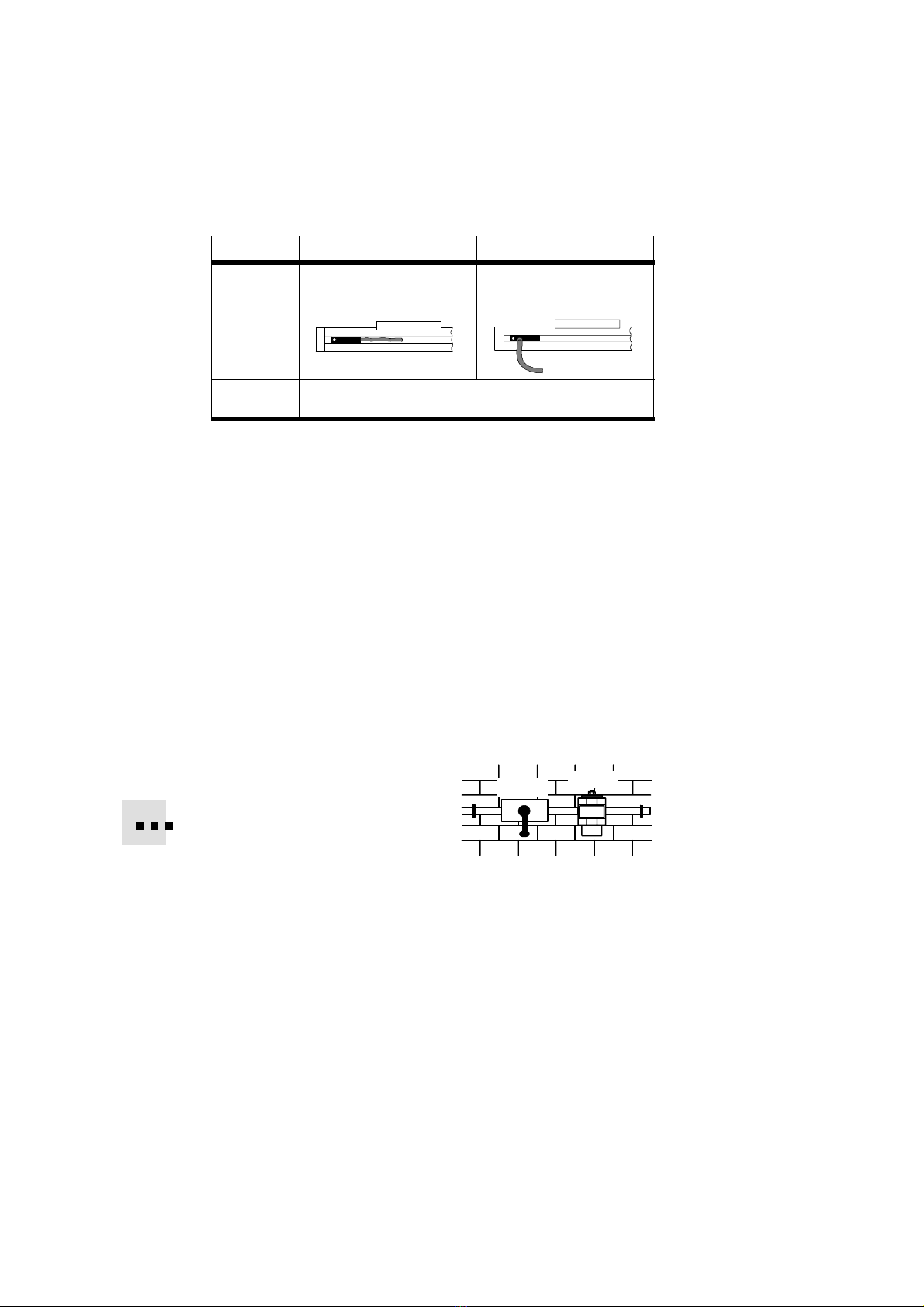

SPlatzieren Sie die Näherungsschalter wie folgt:

Endlage SME-10/SMT-10-KL (SL) SME-10/SMT-10-KQ (SQ)

Läuferposition

links (siehe

“

”

)

Kabelabgang zur Zylindermitte

notwendig

Befestigungsschraube zeigt

zum Endlagendeckel

Bild 16: “L”)

Läuferposition

rechts (”R”)

Einbaulage beliebig

Bild 18

Hierdurch berücksichtigen Sie, dass der Schaltmagnet asymmetrisch (links)

auf dem Läufer angeordnet ist.

Bei Dauersignal:

SPrüfen Sie, ob der Näherungsschalter verkehrt herum eingebaut wurde.

Bei DGC-8-KF/G:

SBeachten Sie, dass der Näherungsschalter SME-10-KL (SL) in Läuferposition

“links” mit Kabelabgang zur Zylindermitte bis zu 1,2 mm vor der Endlage

schaltet.

6 Inbetriebnahme

Inbetriebnahme Gesamtanlage

SBelüften Sie die Anlage insgesamt lang-

sam.

Dadurch vermeiden Sie Bewegungen

unkontrollierter Art.

Zur langsamen Einschaltbelüftung dient

das Sicherheits-Einschaltventil Typ HEL-... /

Typ HEM-... .

QH-... HEL-...

Bild 19

DGC-8/12

Festo DGC-8/12 0212NH Deutsch

Inbetriebnahme Einzelgerät

SEntfernen Sie die Schutzabdeckung von der Führungsschiene (nur ...-G).

SStellen Sie sicher, dass im Verfahrbereich

des DGC-...

– niemand in die Laufrichtung der be-

wegten Bauteile greift (z.B. durch

Schutzgitter)

– sich keine Fremdgegenstände befinden

Bei Nutzlasten oder Läufergeschwindigkeiten hoher und mittlerer Größe:

SVerwenden Sie Stoßdämpfer oder Festan-

schläge ausreichender Dimensionierung.

Je nach Größe der Arbeitsmasse verträgt

der DGC-... ohne externe Abfangvorrich-

tungen maximale Geschwindigkeiten nach

Bild 22 und 23:

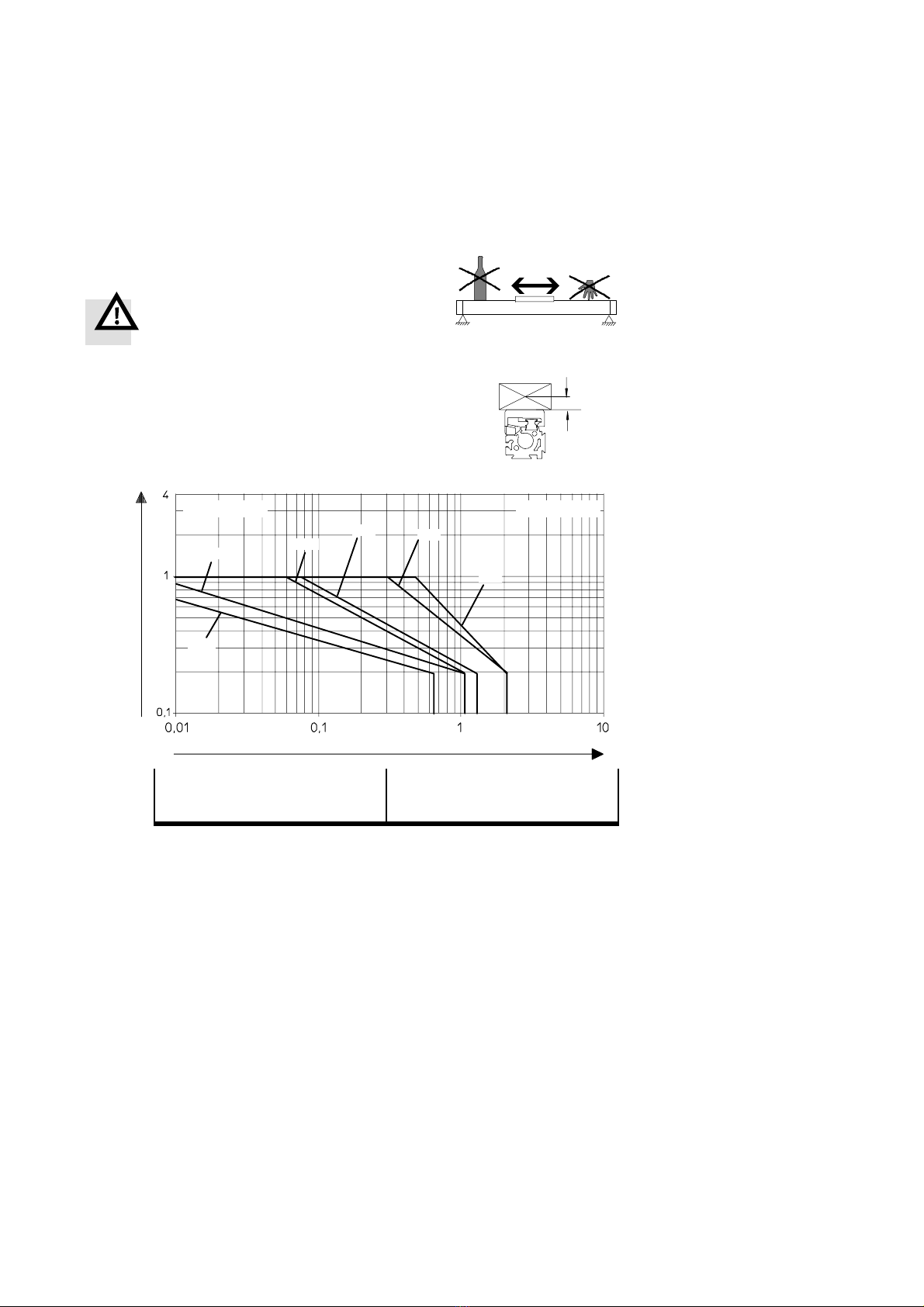

aJ DGC-8-G mit P-Dämpfung

aA DGC-8-G mit Stoßdämpfer YSR

aB DGC-8-G mit Stoßdämpfer YSRW

aC DGC-8-KF mit P-Dämpfung

aD DGC-8-KF mit Stoßdämpfer YSR

aE DGC-8-KF mit Stoßdämpfer YSRW

Bild 20

Bild 21

m[kg]

v[m/s]

aA aB aD

DGC-8-... r0=25mm

Other manuals for DGC-8 Series

This manual suits for next models

Table of contents

Languages:

Other Festo DC Drive manuals

Festo

Festo DRRD Series User manual

Festo

Festo DGC-8 Series User manual

Festo

Festo EMCA-EC-67 CO Series Operating and installation instructions

Festo

Festo DRQD Series User manual

Festo

Festo ELCC-TB-KF Parts list manual

Festo

Festo DSM-6 User manual

Festo

Festo EMCA-EC-67 CO Series Reference guide

Festo

Festo DSR-10-180-P User manual

Festo

Festo EMCA-EC-67-DIO Series Parts list manual

Festo

Festo DFPD-HD-RD Series Parts list manual

Festo

Festo DGC-HD Series Parts list manual

Festo

Festo DFPI-...D2P-C1V-NB3P series User manual

Festo

Festo EMCA-EC-67 CO Series User manual

Festo

Festo DGC-8 Series User manual

Festo

Festo ERMO User manual

Festo

Festo CMMT-ST-C8-1C-...-S0 Series User manual

Festo

Festo EMCS ST Series Reference guide

Festo

Festo EMCA-EC-67 CO Series Operating and installation instructions

Festo

Festo EGC-50-TB Parts list manual

Festo

Festo DGC Series User manual

Festo

Festo DFPD-Series User manual

Festo

Festo DGO A-B Series User manual

Festo

Festo SLG Series User manual

Festo

Festo DNCM POT Series User manual

Popular DC Drive manuals by other brands

Vincent Associates

Vincent Associates UNIBLITZ ED12DSS user manual

EKSMA OPTICS

EKSMA OPTICS DQ-100-4 Technical description

Chamberlain Garog

Chamberlain Garog D Series operating manual

Parker

Parker PDS Series user guide

Binks

Binks QS-5012-1-CE Service manual

Danfoss

Danfoss VLT 2800 Series Quick setup

ABB

ABB ACQ580-01 Series Quick installation and start-up guide

YASKAWA

YASKAWA CANopen SI-S3 Technical manual

GE D20A6 instructions

Unex

Unex MC-D-250-1000-050W-TW operating manual

Geckodrive

Geckodrive G213V manual

ABB

ABB RSYC-01 user manual

Rockwell Automation

Rockwell Automation PowerFlex 700S Programming manual

WEG

WEG DeviceNet CFW500 user manual

Siemens

Siemens SINAMICS G List manual

Siemens

Siemens SINAMICS SM150 6SL3815-7NP41-0AA1 Operating instructions & installation instructions

SOMFY

SOMFY JR RU 30 instructions

Beckhoff

Beckhoff AX8911 Documentation
