Emerson Klauke ES 20CFM User manual

ES 20CFM

HE.16932_E © 05/2016 R&D-2

Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid •Telefon ++49 +2191-907-0 • Telefax ++49 +2191-907-141 • www.klauke.com

www.klauke.com

Serialnumber

HE.16759_D

Next Generation

T30001

RoHS

Wir freuen uns, dass Sie sich für ein Klauke Werkzeug ent-

schieden haben und wünschen Ihnen viel Freude damit.

Sie haben ein Qualitätsprodukt „Made in Germany“

erworben und erhalten 2 Jahre Garantie. Diese be-

ginnt mit dem Kaufbelegdatum.

Um lange Freude und eine einwandfreie Funktion des Werk-

zeuges sicherzustellen, muss das Gerät spätestens beim

Erreichen von 10.000 Arbeitsvorgängen oder nach 3 Jah-

ren durch ein Autorisiertes Service Center (ASC) gewartet

werden. Wird das Wartungsintervall von 10.000 Arbeitsvor-

gängen nicht eingehalten, erlischt der Garantieanspruch.

Im Rahmen dieser Wartung werden verschlissene Teile

ersetzt und sicherheitsrelevante Teile geprüft und ggf. vor-

beugend ersetzt.

Darüber hinaus empfehlen wir das Gerät jährlich zur Über-

prüfung an das zuständige ASC einzusenden.

Für Fragen rund um unseren Werkzeugservice oder eine

Frage zu einem bestimmten Anwendungsfall stehen wir

Ihnen persönlich unter der kostenlosen 0800-4685528 zur

Verfügung.

Ihr Klauke Team

Thank you for choosing a Klauke tool. We hope it gives you

lots of pleasure.

You have purchased a quality product „Made in Ger-

many“, which is covered by a 2 year warranty. The

warranty commences from the purchase receipt date.

To ensure lasting enjoyment and a ﬂ awless tool function, the

product must be serviced by an Authorised Service Center

(ASC) after 10,000 operations or after 3 years. Should the ser-

vice Interval exceed 10.000 cycles the warranty claim is void.

The Service includes predictive maintenance in which worn-

out parts will be replaced and safety relevant parts checked/

replaced.

We recommend to have the tools checked yearly through

an Authorized Service Center (ASC).

If you have any questions about our tool service or about a

speciﬁ c application, please go to

http://www.klauke.com/en/support/tool-service/

Your Klauke team

ES 20CFM

HE.16932_E © 05/2016

ACHTUNG! Garantiesiegel

Bei Beschädigung Garantieverlust

ATTENTION! Warranty seal

If broken loss of Warranty

HE.17537

HE.18055_D

FCC ID: RFRMS42 • IC: 4957A-MS42

Model: CFM

This device complies with Part 15 of the FCC Rules and with

Industry Canada licence-exempt RSS standard(s).

Operation is subject to the following two conditions: (1) this

device may not cause harmful interference, and (2) this

device must accept any interference received, including

interference that may cause undesired operation

optional:

BL1850(B) (RAL4)

BL1840(B) (RAL40)

BL1830(B) (RAL2)

NG2

BL1815 (RAL1)

HE.17537

WORK SERVICE DON´T DO General

safety rules

ES20E

batch# e.g. 304711

datecode e.g. P = 2020; R = April

consecutive# e.g. „142“ = tool # 142

datecode

Year Code Month Code Month Code

2018 M Jan. N July V

2019 N Feb. P Aug. W

2020 P Mar. Q Sept. X

2021 Q Apr. R Oct. Y

2022 R May S Nov. Z

2023 S June T Dec. 1

Auf dem Knapp 46

D-42855

Remscheid

304711

142

ES 20CFM

HE.16932_E © 05/2016

1 2

119

116

379,5

122,5

Ø20

HE.16935_C

T30001

RoHS

ES20CFM

Cutting tool • Ø 20 mm • 18V

Gustav Klauke GmbH

Auf dem Knapp 46 • D-42855 Remscheid

For use only with 18V Makita Battery

WORK SERVICE DON´T DO General

safety rules

HE.16759_D

Next Generation

T30001

RoHS

<70dB <2,5m/s2

+40°C

-10°C

2,0 kg

WARNING

Read all safety warnings, instructions, illust-

rations and speciﬁcations provided with this

power tool.

Failure to follow all instructions listed below may

result in electric shock, ﬁre and/or serious injury.

Save all warnings and instructions for future

reference.

1 2 3

23 kN

ES 20CFM

HE.16932_E © 05/2016

Use tool only with 18V Makita Battery

Li-ion

BL1850(B) 45 min.

RAL4

BL1840(B) 36 min.

RAL40

BL1830(B) 22 min.

RAL2

BL1815 15 min.

RAL1

10 - 40°C

Li-ion & Ni-MH 7.2-18V

DC18RC

Alle Bedienungsanleitungen auch unter www.klauke.de abrufbar

All manuals are also available on www.Klauke.com

III

WORK SERVICE DON´T DO General

safety rules

ES 20CFM

HE.16932_E © 05/2016

30% max.

WORK SERVICE DON´T DO General

safety rules

Ø20mm

Bestimmungsgemäße Verwendung

Intended use

Vorhersehbare Fehlanwendung

Forseable misuse

Eindrähtiger

Rundleiter

Mehrdrähtiger

Rundleiter

Verdichtet

Mehrdrähtig Feindrähtig Feinstdrähtig

cable CL1 - re cable CL2 - rm cable CL2 - rmV

compacted cable CL5 - F cable CL6 - F

Freileitung

(Aldrey) ACSR Armierter Leiter

conductor CL2 - rm reinforced

conductor

STOP

> 330°

ES 20CFM

HE.16932_E © 05/2016 V

WORK SERVICE DON´T DO General

safety rules

on/off

PRESS

ES 20CFM

HE.16932_E © 05/2016

1. 2.

CLICK

WORK SERVICE DON´T DO General

safety rules

St37

ACSR

PRESS

ACSR

ES 20CFM

HE.16932_E © 05/2016

*1 Error codes:

1 Overcurrent fuse

2 Overcurrent comparator

3 Overheat board

4 Overheat battery

5 Battery empty, operation stop

6 Faulty crimp

motor in operation

7 Faulty crimp

motor not in operation

8 Low battery

9 Battery empty

10 RTC battery low

11 Tool deactivated

12 Service necessary

13 RTC not found

14 BT unit not found

16 Pressure sensor not found

17 Burst pressure exceeded

18 Battery temperature too low

1 Überstrom durch

Überstromsicherung

2 Überstrom durch Komparator

3 Boardtemperatur zu hoch

4 Akkutemperatur zu hoch

5 Akkuspannung während der

Operation zu gering

6 Fehlpressung bei

laufendem Motor

7 Fehlpressung bei

stehendem Motor

8 Niedrige Akkuspannung

9 Akku leer

10 RTC-Batterie leer

11 Werkzeug deaktiviert

12 Service nötig

13 RTC nicht verfügbar

14 BT-Modul nicht verfügbar

16 Drucksensor nicht verfügbar

17 Berstdruck überschritten

18 Akkutemperatur zu gering

*2 (2Hz)

P 3 bar

ERROR CODE:

****

TOTAL:

t = 0.07 h

Q = 21.12 Ah

n = 174

USER 3:

RD3 Doppelklick

NEXT SERVICE:

9826 OPs

Doubleclick

Singleclick

enter menue

Doubelclick

select

Doubelclick

conﬁrmed

Cycles

(until next service)

Since manufacturing:

operating houres

Capacity

# crimps

Bluetooth (if connected) *2

Battery charging level

Current pressure

Pressure max.

Error code *1

PRESS

USER SELECT 3:

RD3 Einfachklick

USER SELECT:

RD3 Doppelklick

USER SELECT:

RD3 Doppelklick

3 sec.

VII

WORK SERVICE DON´T DO General

safety rules

ES 20CFM

HE.16932_E © 05/2016

Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée

aux deux conditions suivantes:

(1) l’appareil ne doit pas produire de brouillage, et

(2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le foncti-

onnement.

NOTICE:

Changes or modiﬁcations made to this equipment not expressly approved by Klauke may void the FCC authorization to operate this equipment.

VIII

WORK SERVICE DON´T DO General

safety rules

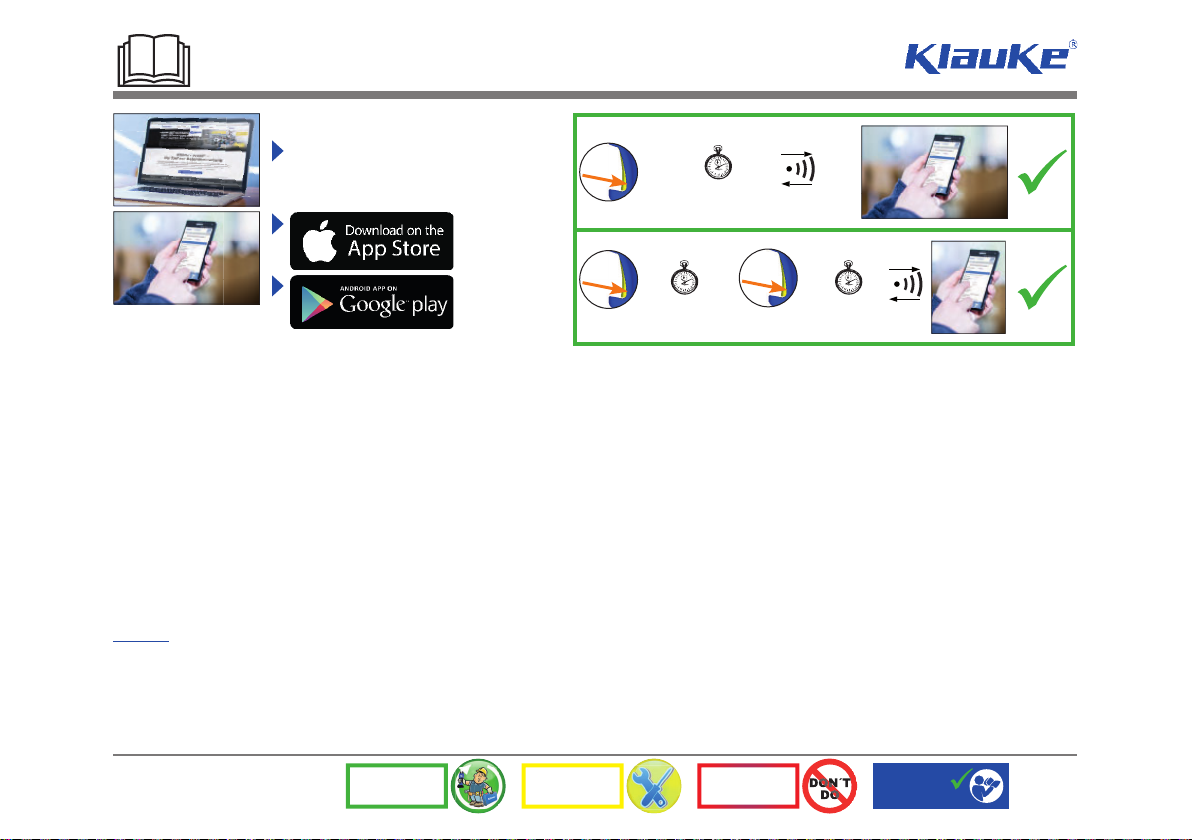

Klauke i-press®Software

www.klauke.com/connectivity

Klauke i-press®App

PRESS

≤ 20 sec.

PRESS

REPEAT

> 20 sec.

PRESS

≤ 20 sec.
