Eduard F-16I SUFA User manual

1/6

F-16I SUFA

49 459

1/48 scale detail set for Kinetic kit • sada detailů pro model 1/48 Kinetic

ORIGINAL KIT PARTS

PŮVODNÍ DÍLY STAVEBNICE PHOTO-ETCHED PARTS

LEPTANÉ DÍLY

PARTS TO BE REMOVED

DÍLY K ODSTRANĚNÍ

FILL

TMELIT

eduard

REMOVE

ODSTRANIT

OPTION

VOLBA

REPLACE

NAHRADIT

BEND

OHNOUT

GRIND

OBROUSIT

SYMETRICAL ASSEMBLY

SYMETRICKÁ MONTÁŽ

DRILL HOLE

VRTAT OTVOR

APPLY EXPRESS MASK AND PAINT BEFORE GLUING

POUŽÍT EXPRESS MASK NABARVIT PŘED SLEPENÍM

Film

B12

B13

B11

B10

B20

1mm

D38

2 sets

B18

110

2/6

49 459

C43

D39

D1, D2, D3, D13, D26

2 sets

D34

112

113

D26

2 sets

111

2 sets

B19

C19 (B15)

B15

C19

100

3/6

49 459

C48

93 73

104

H10 R3

40 41 54 55

l = 5mm

plastic

= 0,5mm

107

105

Film

2 pcs

B1 B1

108

2 pcs

107

2 pcs

105

B22

Lower fuselage

3 pcs

Lower fuselage

4 sets

109

D50

4/6

49 459

C45

step#2

C67

C45

102

103

C45

A24

79 78

l = 2,5mm

2 pcs plastic

= 0,5mm

Fill

Fuselage

C48

C29

Fill

C49

Fuselage

C49

5/6

49 459

8789

90 91

D32

H2, H3, H11

H2, H3, H12

C49

Fuselage

C49

42 43 84

Fuselage

C49

J10

Fuselage

101

6/6

49 459

F-16I SUFA S.A.

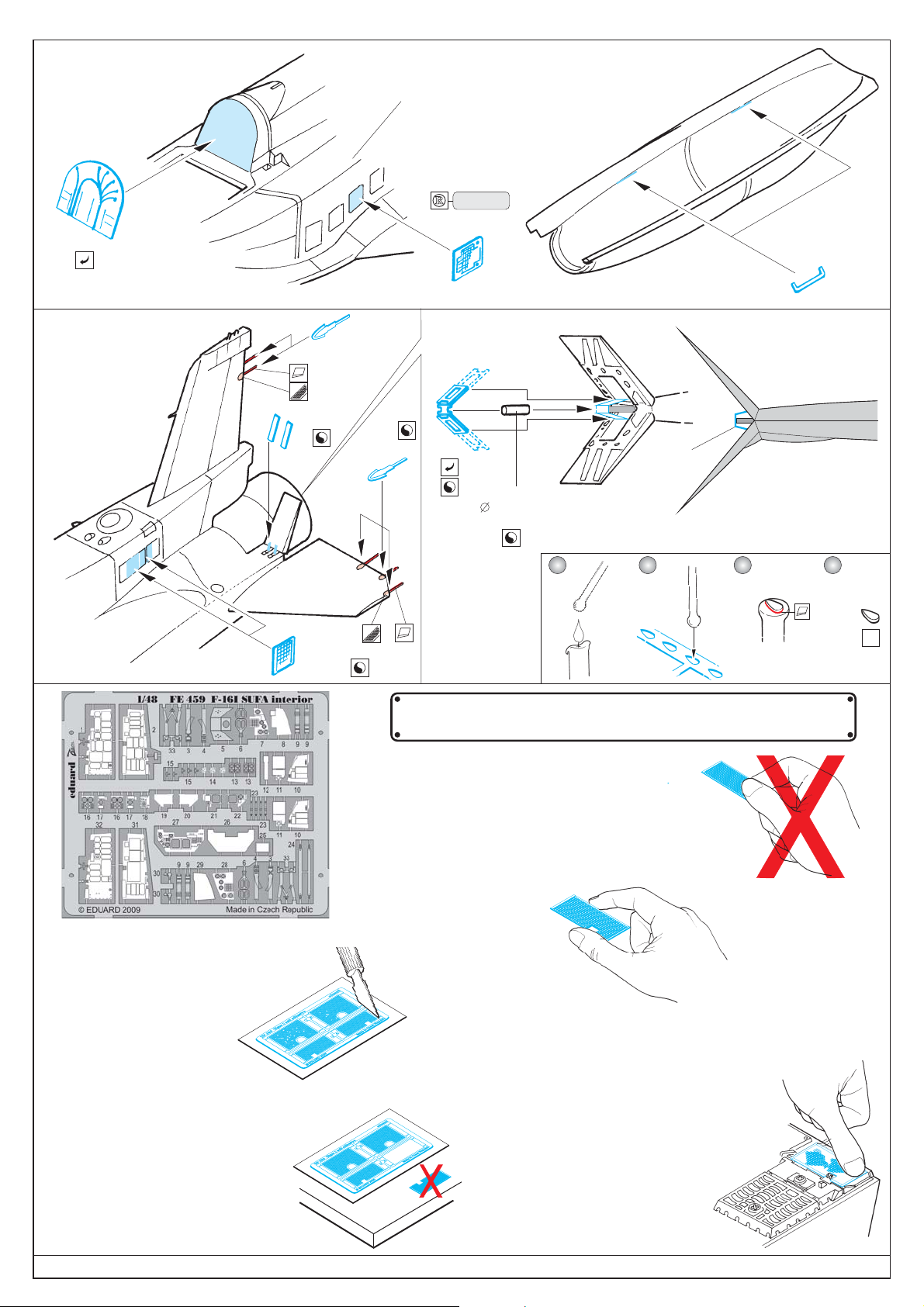

1. Separate the etched components from their frames on the

protective paper. Removal from the paper is done only after

separation of the parts from the frames.

1.Samolepící díly oddělujte od rámečku na podkladovém

papíře. Po oddělení je sejměte z krycího papíru.

2. Do not inadvertently place etched componets on an

unwanted surface. Attempts to remove will result in

damage to your part.

2. Nepokládejte samolepící díly na volné plochy. Pokud

je omylem přilepíte, při pokusu o odlepení dojde k

poškození dílu.

3. Do not touch the adhesive areas of the etched components.

3. Nesahejte na části dílů, na kterých je naneseno lepidlo.

4. Hold the parts by the edges, or at areas free of adhesive.

4. Samolepící díly berte za hrany nebo za části, na kterých

není nanesené lepidlo.

5. Lightly place the component in the desired location and

position. Adjust as required. The component will by

permanently affixed when pressed onto its intended

location, its location can be adjusted.

5. Díl lehce položte do pozice, ve které má být nalepen.

Upravte přesnou pozici a přimáčkněte. Díl dokonale přilne

až po přimáčknutí, před přimáčknutím lze dílem opatrně

manipulovat.

Plastic

1.)

Push

2.) 3.) 4.)

Cut

Fuselage Canopy

106

2 pcs

C41

2 pcs

Corretc position

l = 5mm

plastic

= 1,2mm

2 pcs

3 pcs

PE part
