Dirna Bergstrom TRP SLIMCOOL User manual

1001845280

F-4218 rev.01

Instrucciones de Montaje ES

Mounting Instructions EN

Instructions de Montage FR

SLIMCOOL

Dirna Bergstrom DAF

1001845905 1541250

IATF 16949

Calidad en

Automoción

ISO 9001

Empresa

Registrada

SLIMCOOL

Atención

Al instalar el equipo de aire acondicionado en el techo

se debe proteger la parte superior de la cabina con un

paño ó manta protectora para evitar posibles arañazos.

Al instalar SlimCool en el techo hay que tener en cuenta

que, normalmente, las cabinas que vienen provistas de

escotilla, tienen una estructura suciente para soportar

el peso del equipo. Sin embargo, cuando no ocurra así y

sea necesario realizar corte en el techo ó incluso si en el

caso de llevar escotilla el material no es lo sucientemente

resistente (caso de techo de bra, plástico, etc...) es el

instalador el que debe decidir, bajo su responsabilidad,

sobre la necesidad de reforzar el techo para evitar

posibles deformaciones, roturas, entradas de agua, etc...

habilitando los medios para que esto no ocurra.

En las cabinas DAF XF 105 altas de techo de bra se

debe tener especial cuidado y únicamente apoyarse

en los nervios de la misma para evitar hundimientos

en la parte de bra.

Atención

Si durante el montaje el equipo se inclina o se abate

la cabina con el equipo montado, se deberá esperar

un mínimo de 60 minutos, desde que el quipo quede

horizontal, antes de ponerlo en marcha.

Herramientas

Juego de Llaves Torx

Juego de Llaves Allen

Llave ja 10, 13, 14, 20

Tijeras

Flexómetro

Documentación relacionada

Instrucciones de montaje 1001845280

Manual del usuario 1001845151

Diagnosis de averías 1001845149

Listado de recambios 1001845154

Documentación incluida

Guía rápida 1000959581

Garantía 220AA10017

Advertencias

El personal instalador debe poseer una formación

suciente en Aire Acondicionado de vehículos.

Dirna Bergstrom queda exenta de responsabilidad

si se producen averías que procedan de una

inadecuada manipulación ó instalación del equipo,

o por modicaciones y sustituciones efectuadas sin

nuestra expresa autorización por escrito.

Equipo precargado con gas refrigerante. (No

manipular el circuito de gas refrigerante).

Véase procedimiento de garantía del producto

incluido en Diagnosis de Averías.

Véase Manual de Usuario del equipo para el correcto

funcionamiento del mando a distancia y del panel de

control.

Al nalizar la instalación se debe entregar al usuario:

Manual del Usuario, Garantía y Diagnosis de averías.

Recomendaciones

Para el montaje

• Antes de iniciar el montaje leer las instrucciones y seguirlas

durante el proceso de instalacion.

• Usar las herramientas adecuadas para cada operación.

Electricidad

• Desconectar la llave de contacto.

• Desconectar la batería antes de empezar el montaje.

• Asegurar el conexionado de los componentes eléctricos,

vericando su correcto encaje.

Simbología

Frágil

Atención corte!

Riesgo eléctrico

SLIMCOOL

IMPORTANTE:

Este documento contiene las instrucciones de montaje para los modelos:

DAF XF 105 SPACE CAB EURO 5

(SPOILER NO REGULABLE)

DAF XF 105 SPACE CAB EURO 5

(SPOILER REGULABLE)

SLIMCOOL

DAF XF SUPER SPACE CAB

EURO 5 Y EURO 6

DAF XF SPACE CAB

EURO 6

EURO 5 EURO 6

SLIMCOOL

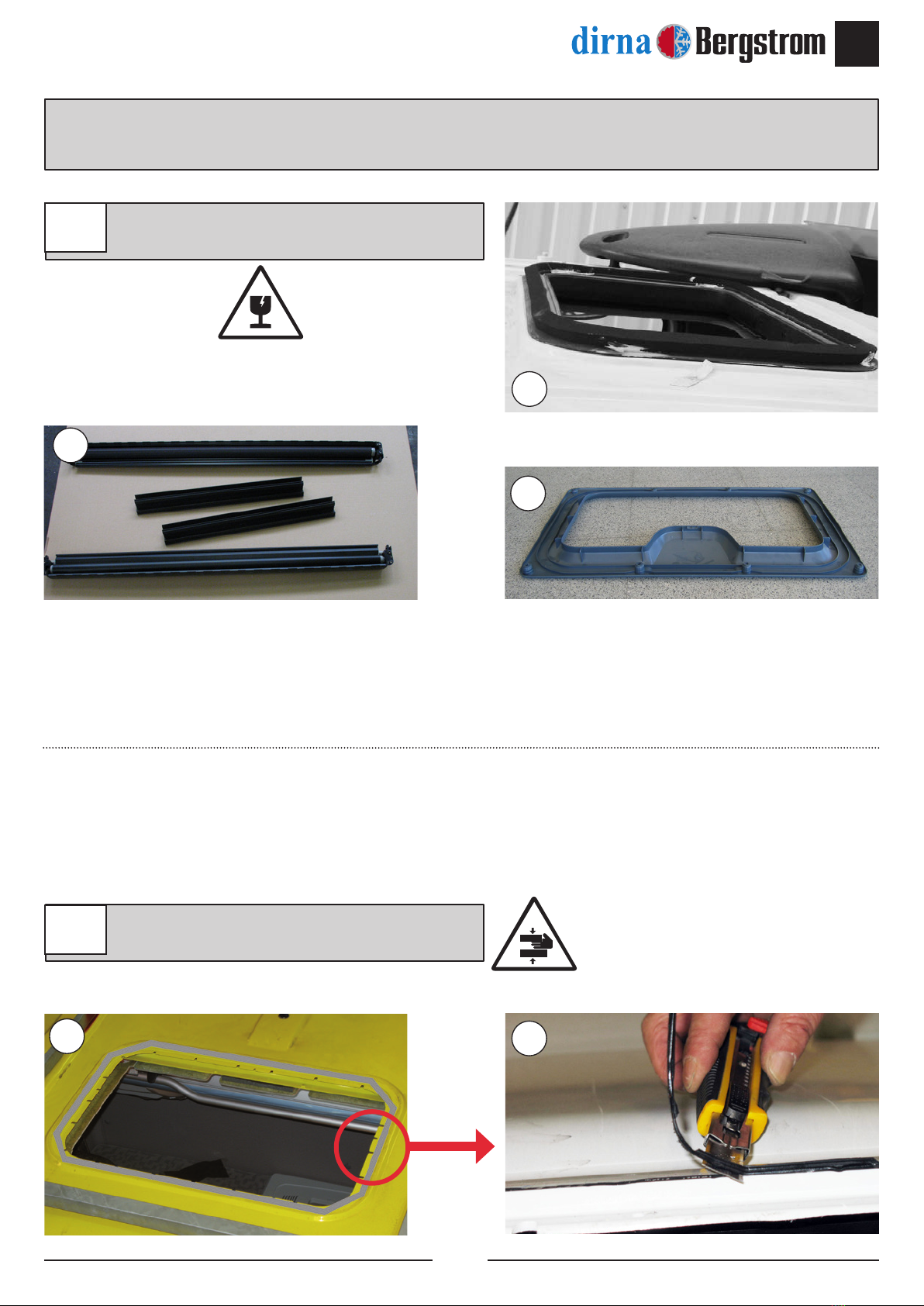

1Desmontar tapa escotilla, los elementos de

jación y entregar éstos al cliente (*).

1a Quitar los residuos sobrantes adheridas al

techo antes de pegar la junta EPDM.

DAF XF 105 Space Cab EURO 5 y EURO 6

SLIMCOOL

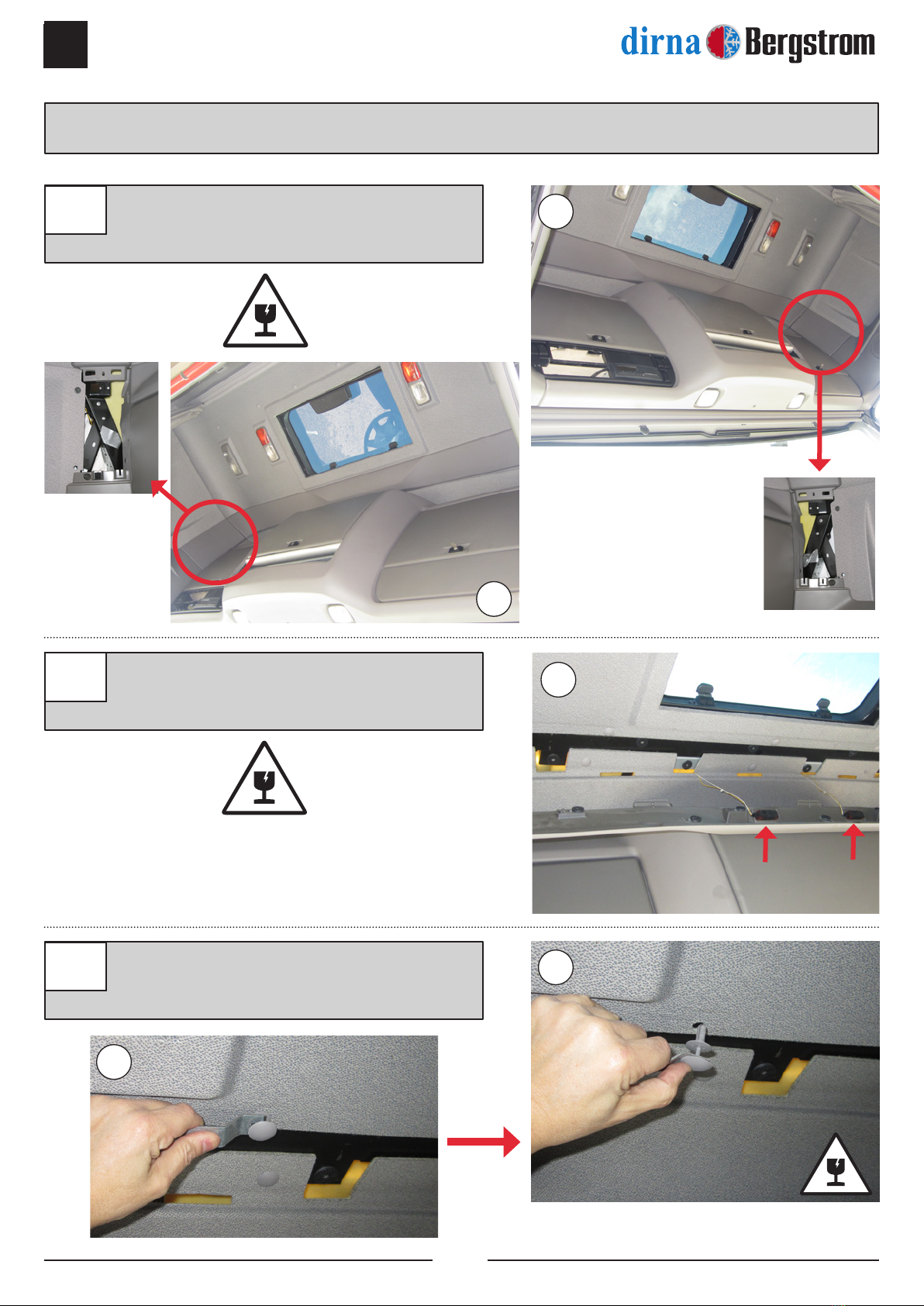

DAF XF 105 Super Space Cab EURO 5 y EURO 6

Desmontar embellecedores laterales (*) tirando

de ellos y desplazándolos hacia la parte trasera

de la cabina.

Desmontar embellecedor delantero (*) tirando

de el hacia abajo y desconectar clemas de

luces.

Desmontar grupillas de sujección del tapizado

de la parte delantera desde el riel de la cortina

con útil especial.

SLIMCOOL

DAF XF 105 Super Space Cab EURO 5 y EURO 6

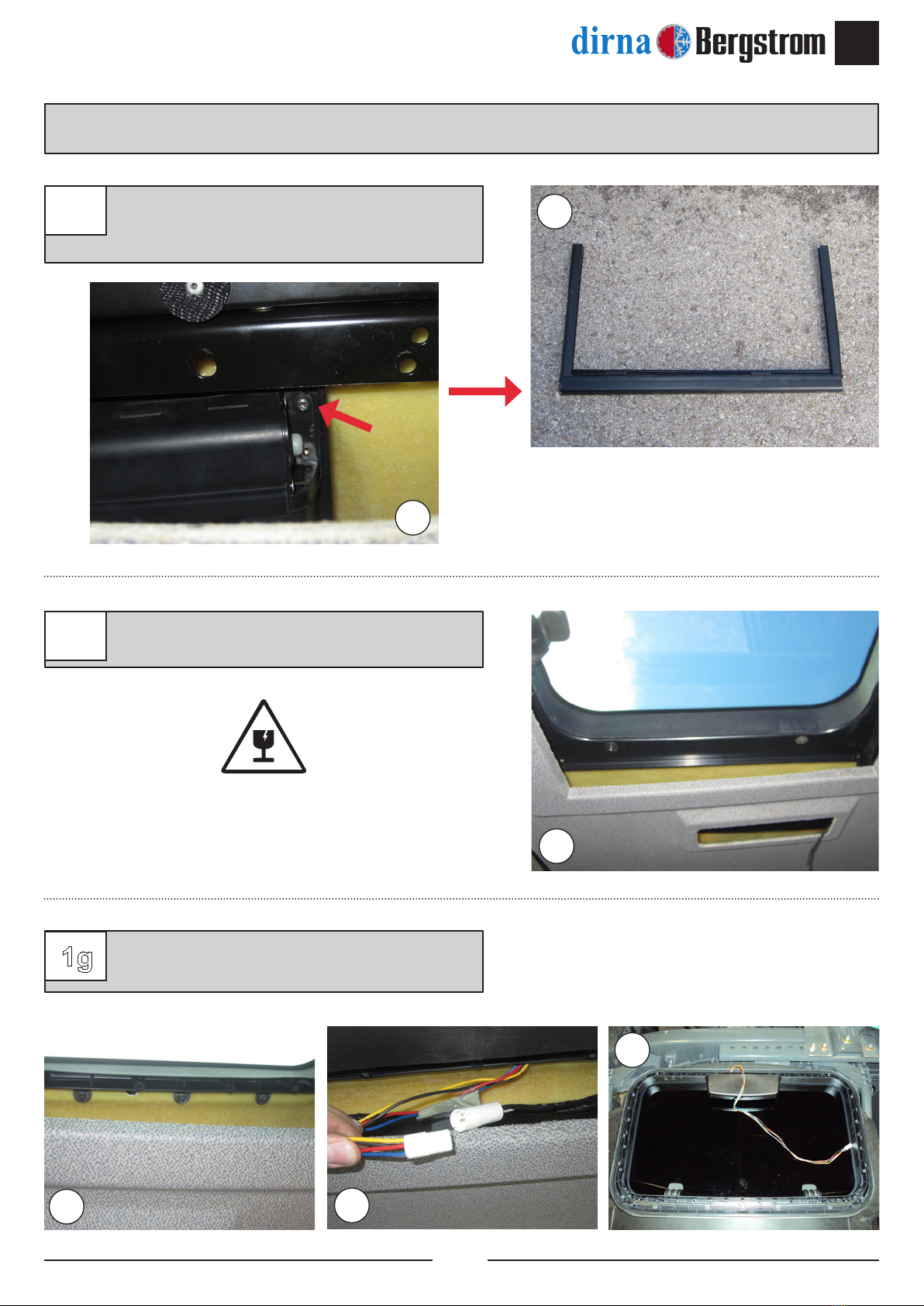

Desplazando tapizado hacia abajo, desmontar

tornillos delanteros de sujeción del riel de

cortinilla de la escotilla y desmontar éste.

Desmontar marco interior de escotilla (*).

Desmontar escotilla quitando tornillos de

sujeción y desconectando conector.

1g 1g

SLIMCOOL

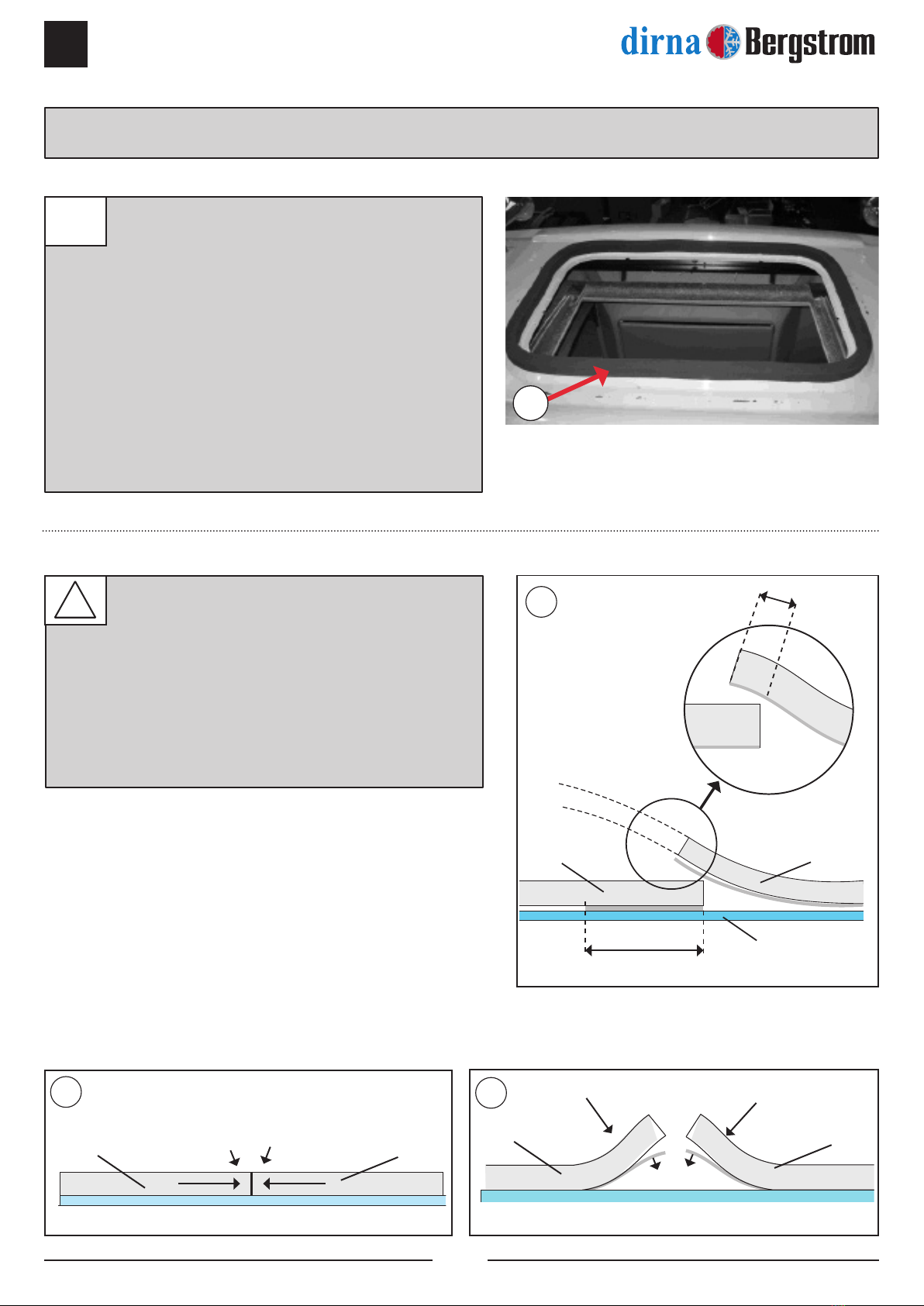

Junta

Eliminar

Junta

Techo cabina

Junta

100 mm Aprox. (papel protector)

15 mm

COMO CORTAR LA JUNTA EPDM PARA EVITAR

FILTRACIÓN DE AGUA EN LA CABINA

A- Pegar la junta, manteniendo 100 mm de

papel protector por cada lado.

B- Quita los dos piezas de papel.

C- Pegue presionado ambos nales.

TODOS LOS MODELOS

2Pegue la junta EPDM alrededor del hueco

de escotilla (mirar el detalle para cortar los

bordes nales de unión de la junta).

- DAF XF 105 SPACE CAB. EURO 5 SPOILER

NO AJUSTABLE - junta 25 x 25.

- DAF XF 105 SPACE CAB. EURO 5 SPOILER

AJUSTABLE - junta 25 x 15.

- DAF XF 105 SUPER SPACE CAB. EURO 5 Y

EURO 6 - junta 25 x 25.

- DAF XF SPACE CAB EURO 6 - junta 25 x 25.

SLIMCOOL

SÓLO PARA MODELOS: DAF XF 105 Super Space Cab EURO 5 y EURO 6

2a Poner el equipo SlimCool en posición vertical,

aojar tornillos de centradores sólo para

permitir el desplazamiento de los mismos.

Desplazar centradores hacia la parte trasera

del equipo hasta que los tornillos hagan tope

en las correderas de los centradores y volver a

apretar tornillos.

PARTE DELANTERA

DEL EQUIPO

2b Roscar (4) hexágonos M8x32 sobre hexágonos

de la base y apretar contra los mismos haciendo

contratuerca (ver esquema página 13).

2b 2b

SLIMCOOL

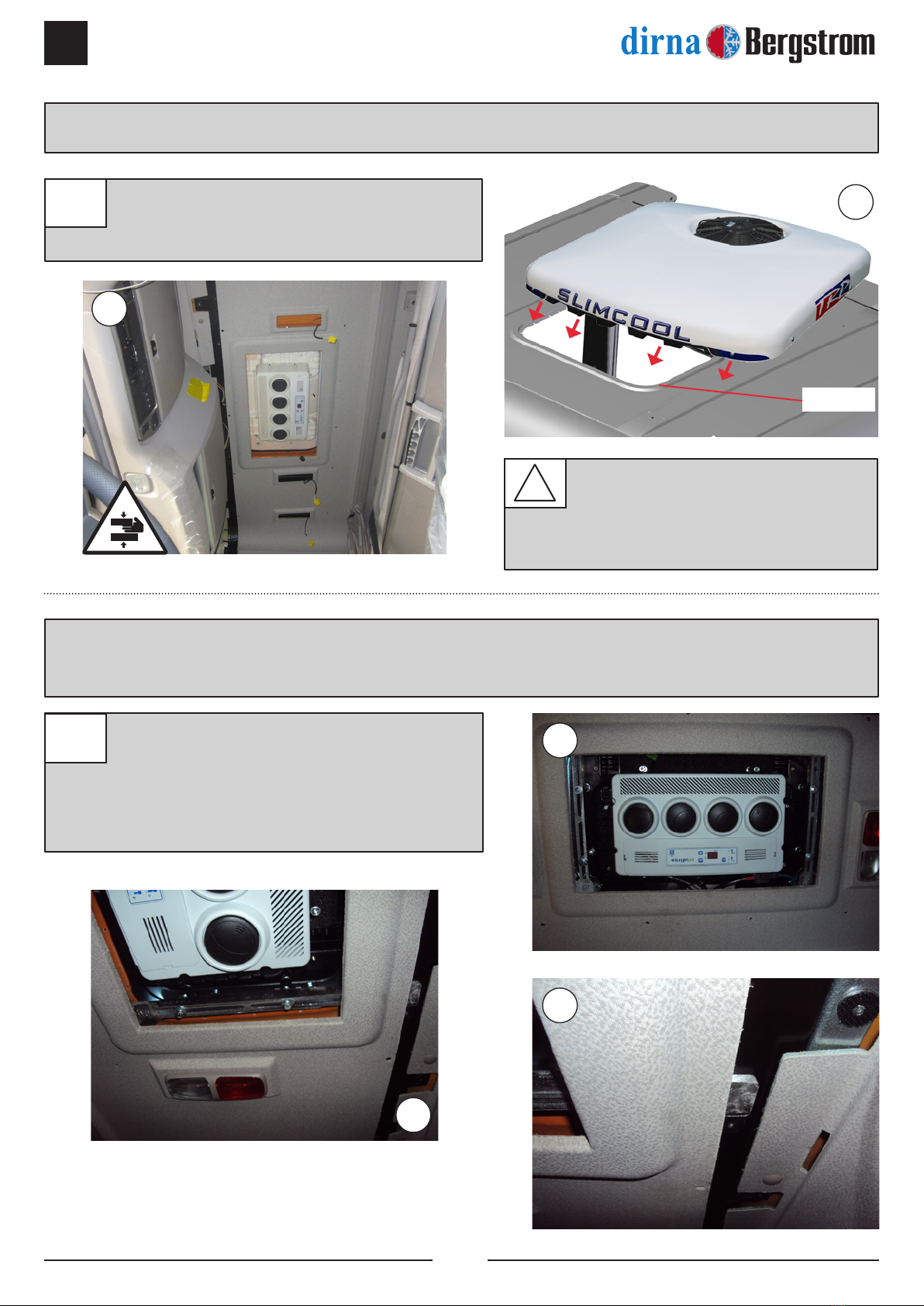

4Introducir soportes de jación por debajo del

tapizado y jar a hexágonos con (4) tornillos

8/125x45, (4) arandelas planas ala ancha Ø 8

y (4) arandelas grower Ø 8 para jar el equipo

apretar hasta que los soportes hagan tope con

los hexágonos.

DAF XF 105 Space Cab EURO 5 spoiler no ajustable

DAF XF 105 Super Space Cab EURO 5 y EURO 6

3EXTERIOR CABINA:

Posicionar el SlimCool en el hueco de la

escotilla, encajando centradores en el mismo.

TODOS LOS MODELOS

Escotilla

¡Atención!!! Al colocar el equipo

en hueco escotilla, vericar que

las salidas de desagüe no queden

obstruidas por la junta EPDM.
