Devon & Devon Premiere Console User manual
Vi ringraziamo per aver scelto un prodotto Devon&Devon.
Vi preghiamo cortesemente di leggere questo manuale prima di
installare il prodotto.
A: Livella
B: Chiave 17mm
C: Chiave 13mm
D: Chiave a brugola 8mm
E: Trapano / Avvitatore
F: Silicone
G: Matita
H: Metro
Verificare le predisposizioni d’impianto necessarie prima del
montaggio.
Verificare la presenza di tutti gli articoli al’interno dell’imballo
tramite il Packing List riportato alla pagina seguente. Verificare
inoltre che tutti i componenti non presentino difetti visibili.
Qualora rileviate dei difetti contattate immediatamente
Devon&Devon.
Per il montaggio di questo prodotto è richiesta la presenza di
almeno due operatori.
Le istruzioni di montaggio sono fornite presumendo che le
pareti siano in bolla ed abbiano una struttura idonea a sostenere
il prodotto.
Devon&Devon si riserva il diritto di modificare il prodotto per
ragioni tecnico-produttive. Non ci riterremo in ogni caso
responsabili di inconvenienti causati dalle sudette modifiche.
PRIMA DI INIZIARE
ATTREZZI NECESSARI (NON FORNITI DA DEVON & DEVON)
3
21 22 23 24 25 26 7 8
12345678
A
F
E
D
H
G BC
ITA
ITA
PACKING LIST (STRUTTURA)
4
A: Gambe metalliche (x2)
B: Rondelle per viti fissaggio a brugola (x2)
C: Viti fissaggio a brugola (x2)
D: Rondelle (x6)
E: Dadi (x6)
A
E x6 D x6
B x2
C x2
5
PACKING LIST (LAVABO) ITA
ITA
F: Lavabo in ceramica (x1)
G: Viti e tasselli di fissaggio a muro per lavabo (x4)
H: Rondelle in plastica (x4)
F
H x4
G x4
6
ISTRUZIONI DI MONTAGGIO
2) Inserire la barra filettata che
trovate montata sulla gamba nel
foro corrispondente sull’angolo
anteriore del lavabo in ceramica.
La posizione della barra
permette di non sbagliare foro
ed in ogni caso la barra filettata
dopo aver attraversato la
ceramica sarà posizionata in
modo da poter attraversare
anche la staffa metallica
presente sul lavabo in ceramica.
1) Dopo avere rimosso il top in ceramica e le gambe con i relativi
accessori dai loro imballi, appoggiare il top in ceramica sulla sua
faccia superiore, sfruttando ad esempio i componenti del suo
imballo di polistirolo.
7
ITA
ITA

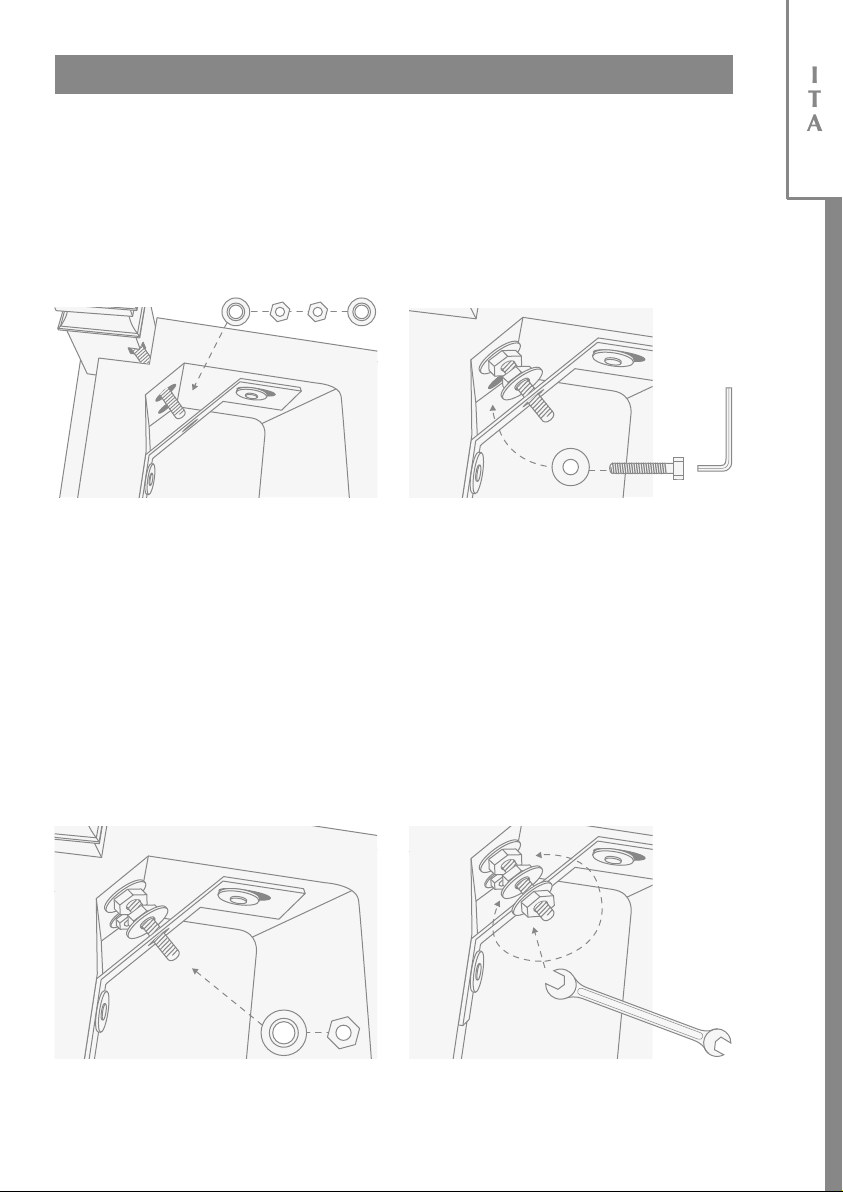

3) Avvitare sulla barra filettata
due dadi (E) e inserire due
rondelle (D) come mostrato
nella figura.
4) Inserire la vite a brugola (C)
con la rondella (B) nel foro
rimasto libero nell’angolo del
lavabo in ceramica.
5) Avvitare sulla barra filettata
un altro dado (E) e inserire
un’altra rondella (D) dalla parte
opposta della staffa rispetto alle
prime due.
6) Avvitare con la chiave di 13
mm i tre bulloni presenti sulla
barra filettata senza serrarli
definitivamente.
Fare in modo che la barra
filettata attraversi l’asola sulla
staffa metallica.
Avvitare la vite a brugola con la
chiave a brugola senza bloccarla
definitivamente.
Ripetere le operazioni suddette per entrambe le gambe.
8
7)
Appoggiare a muro la struttura appena montata, verificando il
posizionamento con una livella in direzione sia parallela che
ortogonale a muro.
8)
Se necessario, regolare la posizione agendo sui dadi montati in
precedenza sulla barra filettata. Una volta che le gambe sono
correttamente orientate, serrare i dadi e la viti a brugola.
Verificare anche il corretto
orientamento delle gambe,
misurando ad esempio la loro
distanza da muro.
9
ITA
ITA
10)
Rimuovere la struttura dal muro, eseguire le forature, montare
i tasselli a muro e avvitare le viti (G).
9) Tracciare i fori a muro per il montaggio dei 4 tasselli di fissaggio
(G).
10
13) Al termine la consolle dovrebbe apparire come mostrato.
11) Posizionare di nuovo la
struttura appoggiandola a muro
e bloccarla avvitando le viti con
le rondelle in plastica (H).
12) Sigillare con silicone (di
colore appropriato) la zona di
contatto tra il top in ceramica e
il muro.
Thank you for choosing a Devon&Devon product.
Please read this manual before installing the product.
A: Level
B: 17mm wrench
C: 13mm wrench
D: 8mm Allen wrench
E: Drill / Screwdriver
F: Silicon
G: Pencil
H: Measuring rule
Please check the existing layout of the system required before
assembly.
Verify the presence of all items inside the package using the
Packing List included in the following page. Also verify that
none of the components show visible defects.
If you should notice any defects please contact Devon&Devon
immediately.
To assemble this product the presence of at least two people is
necessary.
The assembly instructions are supplied with the assumption that
the walls are perpendicular to the floor and that their structure
is suitable to support the product.
Devon&Devon retains the right to modify the product for
technical or production reasons. We will not be held responsible
for any inconveniences caused by the above-mentioned changes.
BEFORE YOU BEGIN
TOOLS NEEDED (NOT SUPPLIED BY DEVON&DEVON)
11
21 22 23 24 25 26 7 8
12345678
A
F
E
D
H
G BC
ENG
