Deltaco Gaming GAM-028 User manual

GAM-028

RGB BACKLIT FULL ANTI-GHOSTING

MECHANICAL GAMING KEYBOARD

ENG Instruction manual

SWE Användarmanual

FIN Käyttöopas

DAN Brukermanual

Key combinations

Function keys:

FN + F1 = Open media player

FN + F2 = Decrease volume

FN + F3 = Increase volume

FN + F4 = Mute/unmute sound

FN + F5 = Stop

FN + F6 = Previous

FN + F7 = Play/pause

FN + F8 = Next

FN + F9 = Open email program

FN + F10 = Home

FN + F11 = Lock/unlock keyboard

FN + F12 = Open calculator

LED keys:

FN + ESC = Backlight on/off

FN + Print Scrn = Change preset LED mode

FN + Scroll lock = Change color

FN + DEL = Hold 3 sec to reset custom modes

FN + Windows key = Windows key lock/unlock

FN + Arrow up = Increase backlight intensity

FN + Arrow down = Decrease backlight intensity

FN + Arrow left = Decrease backlight speed

FN + Arrow right = Increase backlight speed

FN + 1 to 5 then FN + Pause = Choose keys

for custom mode, press multiple times to

change color

FN + Pause = Save custom mode

FN + 1 to 5 = Load custom mode

LED modes

The keyboard has 15 LED modes in total (Not

counting software modes).

10 preset modes and 5 customizable.

When a speed or intensity has reached a

minimum or maximum level, the keyboard will

respond by ashing with 3 LEDS: Caps lock,

Scroll lock and Num lock.

The custom modes:

Above image: The word “CUSTOMIZE” has been set

to a custom mode.

The 5 custom modes on the keyboard are

pre-saved. Press FN + 1 - 5 to load one

of the custom modes.You can also edit and

save your own custom modes, directly on the

keyboard(without software), on the keys 1-5.

3 steps to create your own custom mode:

Step 1

Press FN + 1- 5 to choose which key you want

to save the custom mode on.

Step 2

Press FN + Pause to enable editing, choose

keys by pressing down keys for the custom

mode.

Note: Press down the same key multiple times

to choose color.

Step 3

After choosing keys and color, don’t forget

to save.

Press FN + Pause = Save custom mode.

Press FN + 1 - 5 = Load custom mode.

ENG - Instruction manual

You can reset the custom modes by pressing down and holding FN + DEL for 3 sec, the keyboard

will respond by blinking once and going into preset LED mode.

Software

RGB with 16 million colors is only available via the software. The software is optional.

Download the software from Deltaco.se on the product page and proceed with the installation.

Compatibility: The software is compatible with Windows 10.

With the software you get 3 proles. In each prole you can have up to 5 custom modes.

The amount of LED modes are also extended from 10 to 14 via the software.

Some of the extended LED modes also has settings like: Intensity and speed.

Note: On some LED modes you can only change either intensity or speed level.

1. Here you can choose which prole to use / edit.

2. The macro editor.

3. “Light” = Enabling this opens the LED menu.

4. “Restore” = Restores the settings to default.

5. The overview of the keyboard, set keys will be marked with a line border.

6. Buttons for minimizing and closing the program.

7. “OK” = Applies the settings and closes the program.

“Cancel” = Cancels any made settings and closes the program.

“Apply” = Applies the settings and leaves the program running.

ENG - Instruction manual

Proles

The software has 3 proles, each one can store your macros and LED settings.

You can store up to 5 custom modes per prole which gives a maximum of 15 custom modes over all

3 proles.

The software’s LED settings

1. “Light” = Enabling this opens the LED menu.

2. Dropdown menu with LED choices. Also shows the current choice.

3. “Brightness” = Increase or decrease the amount of light.

4. “Speed” = Increase or decrease the speed of the LED.

5. Either choose a solid color or enable “Random Color” = constantly changing random colors.

6. The current LED choice can be seen on the image of the keyboard. On the current image,

“retro_snake” is playing in random colors.

You can choose LED mode from the dropdown menu.

Each LED mode has its own special settings.

At the moment of writing of this manual, the modes are:

“Retro_snake, Neon_stream, Reaction, Sine_wave, Fixed_on, Respire, Rainbow, Flash_away,

Raindrops, Rainbow_wheel, Ripples_shining, Stars_twinkle, shadow_disappear, Game Mode”.

“shadow_disappear” and “Ripples_shining” only show and react when you click on the keys on the

keyboard.

“Game Mode” is similar to “Custom modes” provided from the hardware.

The custom modes are preset, to choose your own. Click on the “Color group” dropdown to choose

a custom mode to change. Click on “Color” to choose a color for a key. Then click on the key

that you wish to assign that color, if it already has a color, you have to click twice, once to

remove the color and the 2nd click to add the color. “Basic color” set all of the keys to the

chosen color. Tip: To remove all added colors you can set the “Basic color” number to R=0, G=

0, B=0.

Note: You are not able to adjust the color on all the LED modes in the software. You can see the

changes in real-time on the keyboard.

ENG - Instruction manual

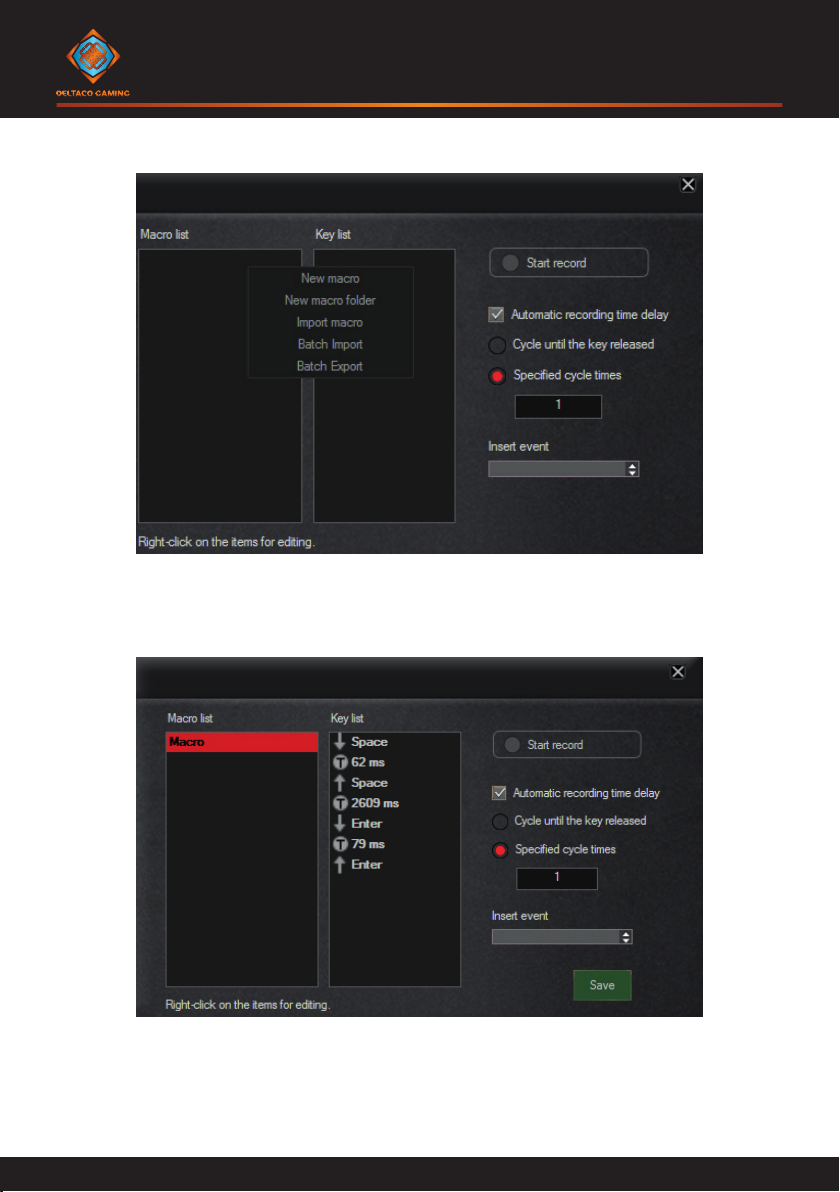

Macro editor

The rst time you start the software, macro list will be empty. To make a macro right click on

the empty macro list.

You can also do imports and exports of macros. Please note that the right click menu options

change depending on if you right click on an empty slot or on an existing macro.

After you have chosen a name for your macro, you will see the above menu. To record the macro,

click on “start record”, click again to stop. The button will be lit red while recording.

Macro options:

“Automatic recording time delay” = If this is enabled while recording it will record the time

delays between the key presses and releases.

ENG - Instruction manual

“Cycle until the key released” = If this is enabled, the macro will keep repeating itself while

the key is pressed down. When the key is released the macro will stop.

“Specied cycle times” = Here is you can specify how many times the macro should repeat itself.

“Insert event” = an alternative to recording. Use this menu to add a macro manually or to edit

an already recorded macro.

Note: You have to set both key down and key release for each key or you will not be able to

save.

To save the macro, click on the “save” button.

Note: When a macro has been set to a key, the key assignment can be removed by using the restore

button . Which can be seen in its context in the chapter “Set a key or a macro”.

Set a key or a macro

“Macro”: To set a macro to a key, click on the keyboard image, on one the key that you want to

set the macro to. On the above image “L” has been selected. Click on the macro button to choose

the macro for that button.

“Key assignment”: You can reassign/change the keys here. For example: Switch Ctrl with Alt.

“Media”: You can reassign certain program commands to keys. For example: Play or stop.

Keycaps and key switches

The keycaps and key switches are replaceable. This keyboard is equipped with Outemu Red

Switches.

The keyboard is compatible with key switches from: Outemu, Cherry MX, Gaote, Gateron and Kalih.

Hardware compatibility

The keyboard is compatible with Windows from 7/8/10, MacOS from 10.0 and Linux.

Please note that the software has a separate compatibility.

ENG - Instruction manual

Tangentkombinationer

Funktionstangenter:

FN + F1 = Öppna mediaspelaren

FN + F2 = Sänk volymen

FN + F3 = Öka volymen

FN + F4 = Inaktivera/aktivera ljudet

FN + F5 = Stopp

FN + F6 = Föregående

FN + F7 = Spela upp/pausa

FN + F8 = Nästa

FN + F9 = Öppna e-postprogrammet

FN + F10 = Hem

FN + F11 = Lås/lås upp tangentbordet

FN + F12 = Öppna miniräknaren

LED-tangenter:

FN + ESC = Bakgrundsbelysning på/av

FN + Print Scrn = Ändra förinställt LED-läge

FN + Scroll lock = Ändra färg

FN + DEL = Håll ner i 3 sekunder för att

återställa anpassade lägen

FN + Windows-tangent = Lås / lås upp

Windows-tangenten

FN + Pil upp = Öka

bakgrundsbelysningsintensiteten

FN + Pil ner = Minska

bakgrundsbelysningsintensiteten

FN + Vänsterpil = Minska

bakgrundsbelysningshastigheten

FN + Högerpil = Öka

bakgrundsbelysningshastigheten

FN + 1 till 5 sedan FN + Paus = Välj tangenter

för anpassat läge, tryck era gånger för att

ändra färg

FN + Paus = Spara anpassat läge

FN + 1 till 5 = Ladda anpassat läge

LED-lägen

Tangentbordet har totalt 15 LED-lägen

(Mjukvarolägen är inte inräknade).

10 förinställda LED-lägen och 5

anpassade lägen.

När en hastighet eller intensitet har nått en

lägsta eller högsta nivå, svarar tangentbordet

genom att blinka med 3 LEDs: Caps Lock, Scroll

Lock och Num Lock.

Anpassade lägen:

Ovanstående bild: Ordet “CUSTOM” har ställts

in på ett av de anpassade lägena.

De 5 anpassade lägena på tangentbordet är

förinställda. Tryck på FN + 1 – 5 för att

ladda ett av de anpassade lägena. De anpassade

lägena kan du även redigera och spara enligt

ditt eget önskemål, direkt på tangentbordet

(utan mjukvara) på tangenterna 1-5.

3 steg för att redigera dina egna

anpassade lägen:

Steg 1

Tryck på FN + 1- 5 för att välja vilken

tangent du vill spara det anpassade läget på.

Steg 2

Tryck på FN + Paus för att aktivera

redigering, välj tangenter genom att trycka

ned tangenter för det anpassade läget.

SWE - Användarmanual

Obs! Tryck ned samma tangent era gånger för att välja färg.

Steg 3

Efter att du har valt tangenter och färg, glöm inte att spara.

Tryck på FN + Paus = Spara anpassat läge.

Tryck på FN + 1 - 5 = Ladda anpassat läge.

Du kan återställa de anpassade lägena genom att trycka ner och hålla ner FN + DEL i 3 sekunder,

tangentbordet svarar genom att blinka en gång och återgår till förinställningen för det

anpassade läget.

Mjukvara

RGB med 16 miljoner färger är endast tillgängligt via mjukvaran. Mjukvaran är valfri.

Ladda ner mjukvaran från Deltaco.se på produktsidan och fortsätt med installationen.

Kompatibilitet: Mjukvaran är kompatibel med Windows 10.

Med mjukvaran får du 3 proler. I varje prol kan du ha upp till 5 anpassade lägen.

Mängden LED-lägen utökas också från 10 till 14 via mjukvaran.

Några av de utökade LED-lägena har också inställningar som: Intensitet och hastighet.

Obs! I vissa LED-lägen kan du bara ändra antingen intensitet eller hastighetsnivå.

1. Här kan du välja vilken prol som ska användas / redigeras.

2. Makroredigeraren.

3. ”Light” = Aktivera/bocka i denna för att öppna LED-menyn.

4. ”Restore” = Återställer inställningarna till standard.

5. Översikt av tangentbordet, inställda tangenter markeras med en linje.

6. Knappar för att minimera och stänga programmet.

7. “OK” = Tillämpar inställningarna och stänger programmet.

“Cancel” = Avbryter eventuellt gjorda inställningar och stänger programmet.

“Apply” = Tillämpar inställningarna och lämnar programmet påslaget.

SWE - Användarmanual

Proler

Mjukvaran har 3 proler, var och en kan lagra dina makron och LED-inställningar.

Du kan lagra upp till 5 anpassade lägen per prol vilket ger maximalt 15 anpassade lägen över

alla 3 proler.

Mjukvarans LED-inställningar

1. ”Light” = Aktivera/bocka i denna för att öppna LED-menyn.

2. Rullgardinsmeny med olika LED-val. Visar också det aktuella valet.

3. “Brightness” = Öka eller minska mängden ljus.

4. “Speed” = Öka eller minska LED-hastigheten.

5. Välj antingen en fast färg eller aktivera “Random color” = ständigt växlande

slumpmässiga färger.

6. Det aktuella LED-valet kan ses på tangentbordsbilden. På den aktuella bilden spelas “retro_

snake” upp i slumpmässiga färger.

Du kan välja LED-läge i rullgardinsmenyn.

Varje LED-läge har egna speciella inställningar.

När denna manual skrevs var lägena:

“Retro_snake, Neon_stream, Reaction, Sine_wave, Fixed_on, Respire, Rainbow, Flash_away,

Raindrops, Rainbow_wheel, Ripples_shining, Stars_twinkle, shadow_disappear, Game Mode”.

“Shadow_disappear” och “Ripples_shining” syns och reagerar bara när du klickar på tangenterna på

tangentbordet.

“Game Mode” liknar “anpassade lägen” som tillhandahålls från hårdvaran.

De anpassade lägena är förinställda. För att välja din egen: Klicka på rullgardinsmenyn “Color

group” för att välja det anpassade läge som ska ändras. Klicka på “Color” för att välja färgen

för en tangent. Klicka sedan på den tangent som du vill tilldela den färgen, om den redan har en

färg, måste du klicka två gånger, en gång för att ta bort färgen och en andra gång för att lägga

till färgen. “Basic color” ställer in alla tangenter till vald färg. Tips: För att ta bort alla

tillagda färger kan du ställa in “Basic color” -numret till R = 0, G = 0, B = 0.

Obs! Det är endast vissa av LED-lägena som du kan ändra färgen på i mjukvaran. Du kan se

ändringarna i realtid på tangentbordet.

SWE - Användarmanual

Table of contents

Languages:

Other Deltaco Gaming Keyboard manuals

Deltaco Gaming

Deltaco Gaming DK220 User manual

Deltaco Gaming

Deltaco Gaming GAM-100-DE User manual

Deltaco Gaming

Deltaco Gaming DK430R User manual

Deltaco Gaming

Deltaco Gaming WK75 User manual

Deltaco Gaming

Deltaco Gaming GAM-075-DE User manual

Deltaco Gaming

Deltaco Gaming WK95R User manual

Deltaco Gaming

Deltaco Gaming 4222228 User manual

Deltaco Gaming

Deltaco Gaming GAM-132 User manual

Deltaco Gaming

Deltaco Gaming PK95R User manual

Deltaco Gaming

Deltaco Gaming WK85B User manual

Deltaco Gaming

Deltaco Gaming DK420 User manual

Deltaco Gaming

Deltaco Gaming GAM-112-UK User manual

Deltaco Gaming

Deltaco Gaming PK95R User manual

Deltaco Gaming

Deltaco Gaming GAM-075-US User manual

Deltaco Gaming

Deltaco Gaming GAM-021-RGB-P-DE User manual

Deltaco Gaming

Deltaco Gaming GAM-075 User manual

Deltaco Gaming

Deltaco Gaming DK230 User manual

Deltaco Gaming

Deltaco Gaming GAM-160-T-DE User manual

Deltaco Gaming

Deltaco Gaming GAM-046 User manual

Deltaco Gaming

Deltaco Gaming GAM-075-W User manual

Deltaco Gaming

Deltaco Gaming WK95R User manual

Deltaco Gaming

Deltaco Gaming GAM-100-FR User manual

Deltaco Gaming

Deltaco Gaming GAM-021-RGB User manual

Deltaco Gaming

Deltaco Gaming GAM-100-CH User manual

Popular Keyboard manuals by other brands

Vortexgear

Vortexgear POK3R user manual

Razer

Razer RZ03-0188 user manual

Logitech

Logitech RUGGED LITE quick start guide

Honeywell

Honeywell ADEMCO 5839 Installation and setup guide

Hama

Hama AK-120 Operating instruction

Rodgers

Rodgers RK-76 owner's manual

Logic Controls

Logic Controls KB5000 Series user manual

Rapoo

Rapoo E9270P quick start guide

iKey

iKey DP-88 Specifications

Logitech

Logitech G413 TKL SE Complete Setup Guide

Keychron

Keychron C1 user manual

Dahua

Dahua NKB quick start guide

Ultimate Technology

Ultimate Technology 500 POS user guide

Ducky

Ducky Shine 5 user manual

Mace

Mace MACALLY MERGOKEY user guide

iKey

iKey KYB-42-KIOSK Specifications

Akko

Akko MX108 user manual

Viper

Viper V770 user manual
