Conceptronic 128U Manual

NEDERLANDS

Conceptronic 128U

Hardware installatiehandleiding

Hartelijk gefeliciteerd met de aanschaf van uw

Conceptronic externe USB ISDN adapter.

In de bijgaande Snelstart handleiding wordt stap voor stap uitgelegd hoe u

de Conceptronic 128U installeert op uw Notebook of PC. Ingeval van

problemen adviseren wij u onze support-site te bezoeken (ga naar:

www.conceptronic.net en klik op ‘support/2-Tech’). Hier vindt u

hoogstwaarschijnlijk de oplossing voor uw probleem.

Heeft u desondanks vragen met betrekking tot uw aankoop of heeft u

support nodig bij het aansluiten dan kunt u direct bellen met het

Conceptronic supportnummer

Voor Nederland: 0900-2024006 (€ 0,45 per minuut)

Voor België: 0902-41023 (€ 0,72 per minuut)

Om de gevraagde support te verlenen, hebben wij de volgende gegevens

van u nodig:

•Duidelijke probleemomschrijving

•Versienummer van de drivers die u gebruikt (controleer altijd de

Conceptronic website of u de laatste versie gebruikt).

•Type Notebook of computer systeem dat u gebruikt.

•Operating systeem dat u gebruikt.

Voor meer informatie over Conceptronic producten kunt u terecht op de

Conceptronic website: www.conceptronic.net. Bij software/drivers

installatie: Het is mogelijk dat onderstaande installatie iets afwijkt van de

installatie op uw computer. Dit is afhankelijk van de Windows versie die u

gebruikt.

NEDERLANDS

-2-

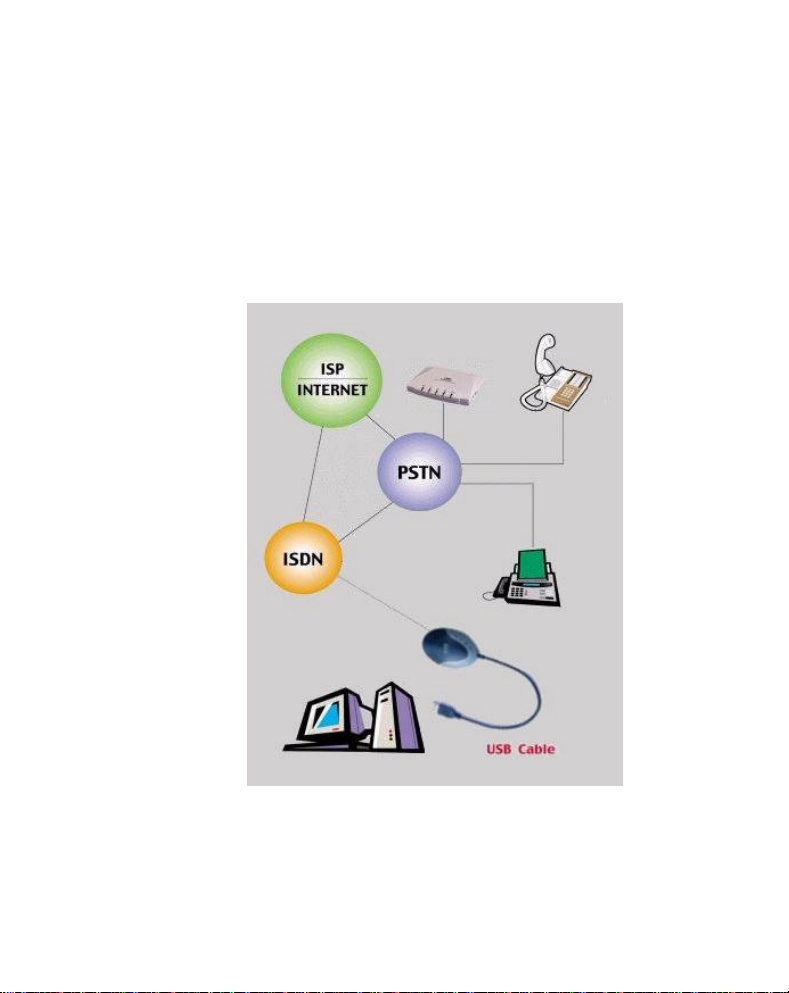

1. USB ISDN TA aansluiten

Installeer de USB ISDN TA aan de hand van de onderstaande instructies en

illustratie:

1. Sluit de ISDN S0kabel aan op de RJ-45 connector.

2. Sluit de USB kabel aan op de pc (zie illustratie).

NEDERLANDS

-3-

2. Stuurprogramma installeren

2.1 Voor Windows 98(SE):

1. Start Windows. Nadat Windows is opgestart, volgt de melding dat een

nieuw apparaat is gedetecteerd. Klik op ‘Volgende’ (Next).

2. In het volgende venster selecteert u: ‘Zoeken naar het beste

stuurprogramma voor dit apparaat’ (Search for the best driver for your

device). Klik op ‘Volgende’ (Next).

3. Plaats de meegeleverde installatie-cd in het cd-rom-station en

selecteer alleen: ‘Een locatie opgeven’ (Specify a location).

4. Klik op ‘Bladeren’ (Browse) om naar het stuurprogramma op de cd te

gaan. Klik op ‘Volgende’ (Next).

5. Windows kopieert nu de bestanden naar uw systeem. Als Windows

vraagt om de Windows 98(SE) cd-rom, plaatst u deze in uw cd-rom-

station en geeft u de locatie op van de installatiebestanden (D:\Win98,

ervan uitgaand dat ‘D:’ uw cd-rom-station is). Klik op ‘OK’ om verder

te gaan.

6. Klik op ‘Voltooien’ (Finish). Windows voltooit nu de installatie van het

stuurprogramma. Als na afloop wordt gevraagd de computer opnieuw

te starten, klikt u op ‘Ja’ (Yes).

2.2 Voor Windows ME:

1. Start Windows. Nadat Windows is opgestart, volgt de melding dat

een nieuw apparaat is gedetecteerd. Selecteer: ‘Een locatie voor het

stuurprogramma opgeven’ (Specify the location of the driver’) en klik

op ‘Volgende’ (Next).

NEDERLANDS

-4-

2. Selecteer in het volgende venster: ‘Zoeken naar het beste

stuurprogramma voor dit apparaat’ (Search for the best driver for your

device). Plaats de installatie-cd in uw cd-rom-station en selecteer

‘Verwisselbaar medium’ (Removable Media). Klik op ‘Volgende’

(Next).

3. Klik op ‘Volgende’ (Next). Windows kopieert nu de bestanden naar uw

systeem.

4. Klik op ‘Voltooien’ (Finish). Windows voltooit nu de installatie van het

stuurprogramma. Als na afloop wordt gevraagd de computer opnieuw

te starten, klikt u op ‘Ja’ (Yes).

2.3 Voor Windows 2000:

1. Start Windows. Nadat Windows is opgestart, volgt de melding dat

een nieuw apparaat is gedetecteerd. Klik op ‘Volgende’ (Next).

2. Selecteer: ‘Zoeken naar een geschikt stuurprogramma voor dit

apparaat’ (Search for a suitable driver for my device). Klik op

‘Volgende’ (Next).

3. Plaats de installatie-cd in het cd-rom-station en selecteer in het

volgende venster het cd-rom-station. Klik op ‘Volgende’ (Next).

4. Om het stuurprogramma te installeren, klikt u op ‘Volgende’ (Next).

Windows geeft de melding: ‘Kan digitale handtekening niet vinden’

(Digital Signature Not Found). Klik op ‘Ja’ (Yes) om verder te gaan.

Als deze melding nogmaals verschijnt, herhaalt u deze stap.

5. Klik op ‘Voltooien’ (Finish) om de installatie af te ronden.

NEDERLANDS

-5-

2.4 Voor Windows XP:

1. Start Windows. Als Windows is opgestart zal het melden dat een

nieuw apparaat is gedetecteerd. Selecteer: ‘Software automatisch

installeren’ (Install the software automatically). Plaats de installatie-cd

in het cd-rom-station en klik op ‘Volgende’ (Next).

2. Als de wizard ‘Nieuwe hardware gevonden’ (Found New Hardware

Wizard) verschijnt, klikt u op ‘Volgende’ (Next).

3. Windows geeft een melding over de logo test. Klik op ‘Toch doorgaan’

(Continue Anyway). Als deze melding nogmaals verschijnt, herhaalt u

deze stap.

4. Klik op ‘Voltooien’ (Finish) om de installatie af te ronden.

3. USB ISDN TA verwijderen

Als u het stuurprogramma en het hulpprogramma van de USB ISDN TA

definitief van uw systeem wilt verwijderen, moet u vanuit de

programmagroep ‘ISDN Utility’ in het Start menu het verwijderprogramma

uitvoeren.

1. Ga naar: Start -> Programma’s (Programs) -> klik op het pictogram

‘ISDN Utility’.

2. Klik op ‘Uninstall DRV & UTL’.

3. Selecteer de items die u volledig van uw Windows systeem wilt

verwijderen en klik op ‘OK’ .

ENGLISH

Conceptronic 128U

Hardware installation Guide

Congratulations on the purchase of your

Conceptronic external USB ISDN adapter.

The enclosed Hardware Installation Guide gives you a step by step

explanation of how to install the Conceptronic 128U on your Notebook/PC.

When problems occur, we advise you to go to our support-site (go to

www.conceptronic.net and click ‘support/2-Tech’). Here you will find a lot

of possibilities to solve your problems.

In order to provide the requested support we need the following details

from you:

•A clear description of the problem;

•Version number of the drivers you are using (always check the

Conceptronic website to see wether you are using the latest version);

•Type of Notebook/PC you are using;

•Operating system you are using

For more information about Conceptronic products, please visit the

Conceptronic Web Site: www.conceptronic.net

The Software installation as described below, may be slightly different from

the installation on your computer. This depends on the Windows version

you are using.

ENGLISH

-7-

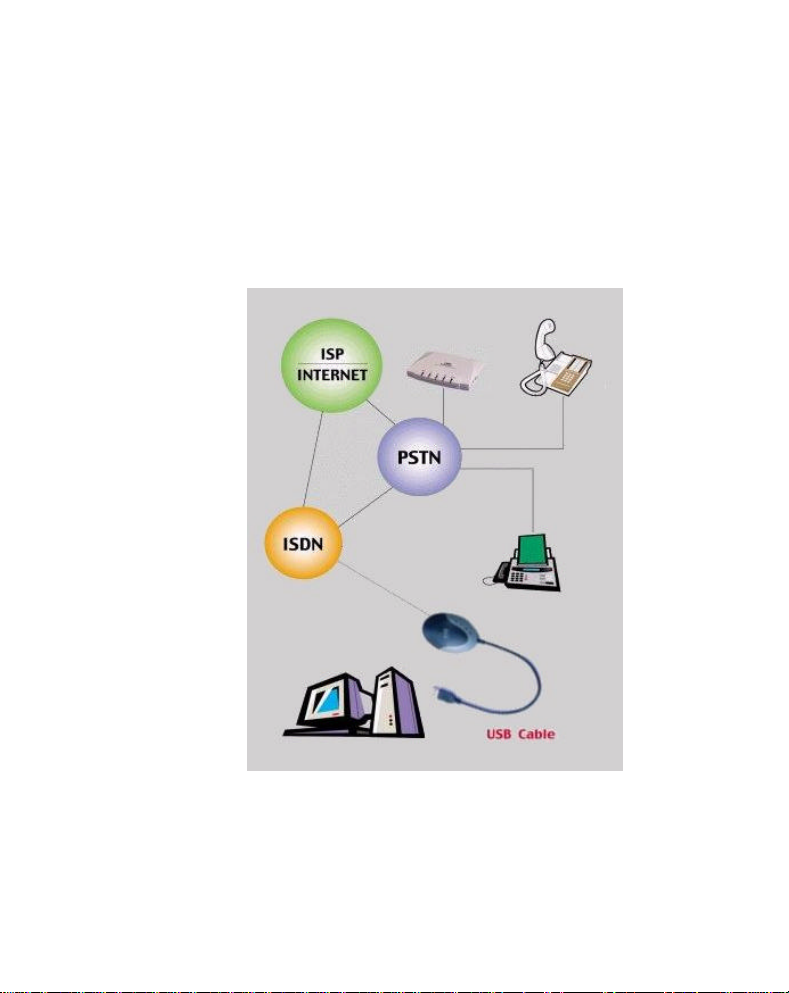

1. Connecting the USB ISDN TA

Please refer to the following instructions and figure for installing the USB

ISDN TA:

1. Connect the ISDN S0line to the RJ-45 jack.

2. Connect the other end of USB cable to the PC. Refer to the

following figure.

ENGLISH

-8-

2. Driver Installation

2.1 For Windows 98(SE):

1. Start Windows. After the opening banner, Windows will tell you that

the new device has been detected. Click ‘Next’.

2. In the next window, select ‘Search for the best driver for your device’

and click ‘Next’.

3. Insert the installation CD into the CD-ROM drive and check only

‘Specify a location’.

4. Click ‘Browse’ to locate the driver on your driver CD-ROM. Click ‘Ok’

when the driver is located. Click ‘Next’.

5. Windows will start copying files to your system. When windows

prompt you to insert the Windows 98(SE) CDROM, insert the CDROM

and give the location of installation files (D:\Win98, assuming ‘D:’ is

your CD-ROM drive). Click ‘Ok’ to continue.

6. Click ‘Finish’ to complete. If you are prompted to restart the computer

after Windows finishes installing the driver, press ‘Yes’.

2.2 For Windows ME:

1. Start Windows. Windows will prompt you that the new device has been

detected. Select ‘Specify the location of the driver’ and click ‘Next‘.

2. In next window, select ‘Search for the best driver for your device’.

Insert the installation CD into the CD-ROM drive and check

‘Removable Media’. Click the ‘Next‘.

3. Click ‘Next‘. Windows will start copying files to your system.

4. Click ‘Finish’. If you are prompted to restart the computer after

Windows finishes installing the drivers, click ‘Yes’.

ENGLISH

-9-

2.3 For Windows 2000:

1. Start Windows. Windows will prompt you that the new device has

been detected. Click ‘Next‘.

2. Select ‘Search for a suitable driver for my device’. Click ‘Next‘.

3. Insert the installation CD into the CD-ROM drive, then in the following

window and select CD-ROM drives. Click ‘Next’.

4. Click ‘Next‘ to install the driver. Windows will prompt a message

‘Digital Signature Not Found’, click ‘Yes’ to continue. Repeat this step,

when the message appears again.

5. Press ‘Finish’ to complete.

2.4 For Windows XP:

1. Start Windows. Windows will prompt you that the new device has

been detected. Select ‘Install the software automatically’. Insert the

installation CD-ROM into the CD-ROM drive and click ‘Next’.

2. When the ‘Found New Hardware Wizard’ appears, click ‘Next ‘.

3. Windows will prompt a message about the logo test. Click ‘Continue

Anyway’. Repeat this step, when the message appears again.

4. Press ‘Finish’ to complete.

ENGLISH

-10 -

3. Uninstalling the USB ISDN TA

If you decide to permanently remove the driver and utility of the USB ISDN

TA from your system, you have to run the un-installation program from the

ISDN Utility program group as follow:

1. Go to: Start-> Programs-> and click the ‘ISDN Utility’ icon.

2. Click the ‘Uninstall DRV & UTL’ option.

3. Check the items that you want to completely remove from the

Windows system and press ‘OK’.
