ABedienungsanleitung

Mobiler Hybrid LED Strahler

DARGO

Achtung: Lesen Sie vor Gebrauch des Strahlers diese Gebrauchsanweisung bitte aufmerksam durch

und bewahren Sie sie anschließend gut auf!

ZUBEHÖR OPTIONAL

Die Strahler können wahlweise auch an Gerüsten, metallischen Flächen und auf

Brennenstuhl®- Stativen montiert werden.

Gerüsthalterung: Art. Nr. 1172640010

Magnethalterung: Art. Nr. 1172640011

Bau Teleskop Stativ ST 300: Art. Nr. 1170310

Bau Teleskop Stativ BS 250: Art. Nr. 1170610

TECHNISCHE DATEN

Typ DARGO 3000 MH DARGO 3002 MH DARGO 5000 MH DARGO 5002 MH

Leistung 30 W 30 W 50 W 50 W

Lichtleistung max. 3.000 lm 3.000 lm 4.900 lm 4.900 lm

Farbtemperatur 6.500 K 6.500 K 6.500 K 6.500 K

Akku Li-Ion 7,4V/4,4Ah Li-Ion 7,4V/4,4Ah Li-Ion 7,4V/6,6Ah Li-Ion 7,4 V/6,6 Ah

Leuchtdauer 2,5/5/10 h 2,5/5/10 h 2/4/15 h 2/4/15 h

Ladedauer (bei Licht aus) ~ 3 h ~ 3 h ~ 3 h ~ 3 h

Kabellänge 5 m 5 m 5 m 5 m

Kabelbezeichnung H05RN-F 2x1,0 H05RN-F 2x1,0 H05RN-F 2x1,0 H05RN-F 2x1,0

Netzteil Stecker DE CH DE CH

Netzteil Eingang 100-240 V~ 50/60 Hz 100-240 V~ 50/60 Hz 100-240 V~ 50/60Hz 100-240 V~ 50/60Hz

Netzteil Ausgang 12 V/2,0 A 12 V/2,0 A 12 V/3,5 A 12 V/3,5 A

Schutzart IP IP 65 (Netzteil IP 44) IP 65 (Netzteil IP 20) IP 65 (Netzteil IP 44) IP 65 (Netzteil IP 20)

Schutzart IK IK 07 IK 07 IK 07 IK 07

Schutzklasse III III III III

Masse 23 x 23,5 x 8,5 cm 23 x 23,5 x 8,5 cm 28 x 28,5 x 10 cm 28 x 28,5 x 10 cm

Gewicht 1,95 kg 1,95 kg 2,55 kg 2,55 kg

SICHERHEITSHINWEISE

Überprüfen Sie vor jeder Benutzung den Strahler bzw. das Netzteil auf etwaige Beschädigungen.

Benutzen Sie den Strahler oder das Netzteil niemals, wenn Sie irgendwelche Beschädigungen

feststellen. Wenden Sie sich in diesem Fall an eine Elektrofachkraft oder an die angegebene

Serviceadresse des Herstellers.

Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!

2. Önen Sie niemals das Gerät. Der Strahler enthält keine Komponenten, die gewartet werden

müssen.

3. Die LEDs sind nicht austauschbar.

041518 BA_DARGO.qxp 07.08.18 18:25 Seite 3

4. Verwenden Sie den Strahler nicht in explosionsgefährdeter Umgebung, in welcher ich brennbare

Flüssigkeiten, Gase oder Stäube benden. Lebensgefahr!

5. Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den elektrischen Strom

nicht einschätzen.

6. Verwenden Sie zum Betrieb des Gerätes nur das mitgelieferte Netzteil und Kabel.

Die Verwendung anderer Netzteile kann zur Beschädigung der Akkus oder zur Explosion führen!

7. Eine zerstörte Schutzabdeckung muss vor weiterer Benutzung des Strahlers durch eine Original

Brennenstuhl®-Schutzabdeckung ersetzt werden.

Trennen Sie das Netzteil vor der Reinigung von der Netzspannung und schalten Sie den Strahler aus.

9. Um eine Blendung zu vermeiden bitte nicht direkt ins Licht schauen.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieser LED Strahler ist zur allgemeinen Beleuchtung im Innen- und Außenbereich geeignet.

STRAHLER AUFSTELLEN UND EINSCHALTEN

Stellen Sie den Strahler auf eine trockene, ebene Fläche.

Der Neigungswinkel des Strahlers lässt sich einstellen.

Dazu den seitlichen Schnellspanner Elösen, den Strahler-

kopf in die gewünschte Position drehen und den Schnell-

spanner Ewieder festziehen.

EIN/AUSSCHALTEN DES STRAHLERS  AKKUBETRIEB

Zum Einschalten des Strahlers den Taster Ahinten betätigen.

Durch mehrmaliges Drücken wird die Lichtstärke von 100% auf 50% auf 10% und dann auf„aus“

geschaltet.

Je weniger Lichtleistung eingestellt ist, desto länger ist die Leuchtdauer.

Ist eine Schalterposition länger als 3 Sekunden unverändert, dann führt ein nochmaliges Drücken

immer in den„aus“ Zustand.

AEin-/Aus- und Funktionsschalter

DDC Ladebuchse

BUSB-Ausgang (Powerbank)

ESchnellspanner

CAkku-, Status- und Ladeanzeige

130°

Output

5V 2A

ABedienungsanleitung DARGO

041518 BA_DARGO.qxp 07.08.18 18:25 Seite 4

BETRIEB DES HYBRIDSTRAHLERS MIT NETZ STROM

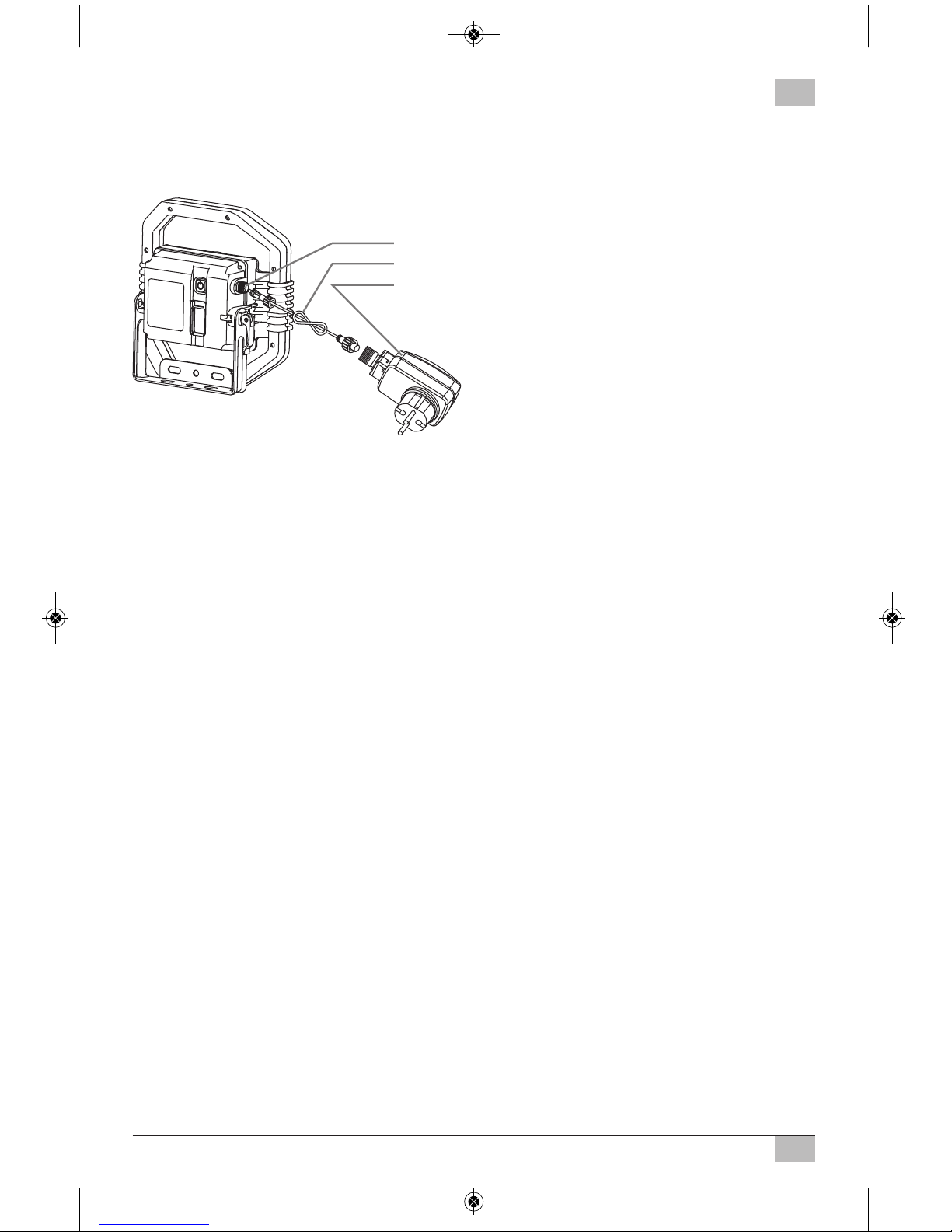

Über das Steckernetzteil Fund das Ladekabel Gwird der Hybrid-Strahler mit der Ladebuchse H

ans Netz angeschlossen.

HLadebuchse

GLadekabel

FSteckernetzteil

Durch Drücken des Einschalters gibt der Strahler Licht ab.

Bei Stromausfall oder wenn der Netzstecker gezogen wird, schaltet der Strahler automatisch ab.

Durch erneutes Drücken des Einschalters schaltet der Strahler auf Akkubetrieb.

Ist der Hybrid-Strahler ans Netz angeschlossen, wird der Akku geladen.

Gleichzeitig kann Licht abgeben werden.

Am schnellsten ist der Akku geladen, wenn der Strahler auf„aus“ gestellt ist.

LADEN VON EXTERNEN GERÄTEN ÜBER USB

Der Strahler bietet eine USB Powerbank Funktion. Ein externes Gerät, wie Smartphone oder Tablet,

kann mit dem USB-Ausgang Bverbunden und geladen werden. Die Anzahl der möglichen Lade-

zyklen hängt ab von der Art des externen Gerätes sowie dem Ladezustand des Strahler Akkus.

AKKUZUSTANDSANZEIGE

Zeigt den aktuellen Ladestand des Akkus an, also wie viel Energie noch verfügbar ist.

Die Akku-Zustandsanzeige Cerscheint automatisch beim Einschalten des Strahlers.

Während des Auadens des Akkus zeigt die Akku-Zustandsanzeige Cden Ladezustand an.

Leuchten alle 4 LEDs ist der Akku voll aufgeladen.

Ist der Akku nahezu leer, blinkt der Strahler 5 Mal auf und die Akku-Zustandsanzeige Cblinkt

dauerhaft. Danach wird der Strahler noch für ca. 10 Minuten weiter leuchten, bevor der Tief-

entladeschutz das Licht abschaltet.

Somit bleibt noch genügend Zeit um die Arbeit zu beenden.

AUFLADEN DES AKKUS

1. Um eine optimale Funktion zu gewährleisten empfehlen wir, den Akku bei der ersten Benutzung

einmal vollständig zu entladen und wieder voll aufzuladen.

2. Die Ladebuchse Dbendet sich unter der Verschlusskappe an der Seite des Strahlers.

3. Anhand der Akku-Zustandsanzeige (siehe Beschreibung oben) kann der Ladezustand des Akkus

abgelesen werden.

4. Bei längerer Nichtbenutzung den Akku ungefähr alle 3 Monate auaden, um eine lange Lebens-

dauer des Akkus zu gewährleisten.

5. Nach dem Auaden die Ladebuchse unbedingt wieder mit der Verschlusskappe verschließen.

DARGO

Bedienungsanleitung

041518 BA_DARGO.qxp 07.08.18 18:25 Seite 5

WARTUNG

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende

erreicht hat, ist die gesamte Leuchte zu ersetzen.

REINIGUNG

Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur

Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

ENTSORGUNG

Elektrogerate umweltgerecht entsorgen!

Elektrogerate gehoren nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und

Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und

einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des

ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Die unsachgemäße Entsorgung von Batterien und Akkus ist umweltschädlich!

Batterien und Akkus gehören nicht in den Hausmüll. Sie können giftige Schwermetalle

enthalten und unterliegen der Sondermüllbehandlung. Geben Sie deshalb verbrauchte Batterien

und Akkus bei einer kommunalen Sammelstelle ab.

KONFORMITÄTSERKLÄRUNG

Die Konformitätserklärung ist beim Hersteller hinterlegt.

ADRESSEN

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

4 rue de Bruxelles ∙ F-67170 Bernolsheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

www.brennenstuhl.com

ABedienungsanleitung DARGO

041518 BA_DARGO.qxp 07.08.18 18:25 Seite 6

DOperating instructions

Mobile Hybrid LED Floodlight

DARGO

Note: Before using the oodlight, please carefully read the operating instructions and store them

in a proper location!

ACCESSORIES OPTIONAL

The oodlight can also be mounted on scaolding, metallic surfaces and Brennenstuhl® tripods.

Scaolding holder: Art. no. 1172640010

Magnetic holder: Art. no. 1172640011

Telescopic tripod ST 300: Art. no. 1170310

Telescopic tripod BS 250: Art. no. 1170610

TECHNICAL DATA

Type DARGO 3000 MH DARGO 3002 MH DARGO 5000 MH DARGO 5002 MH

Power 30 W 30 W 50 W 50 W

Light output, max. 3 000 lm 3 000 lm 4 900 lm 4 900 lm

Colour temperature 6 500 K 6 500 K 6 500 K 6 500 K

Battery Li-ion 7.4 V/4.4 Ah Li-ion 7.4 V/4.4 Ah Li-ion 7.4 V/6.6 Ah Li-ion 7.4 V/6.6 Ah

Burn time 2.5/5/10 h 2.5/5/10 h 2/4/15 h 2/4/15 h

Charging duration (with light o) ~ 3 h ~ 3 h ~ 3 h ~ 3 h

Cable length 5 m 5 m 5 m 5 m

Cable designation H05RN-F 2 x 1.0 H05RN-F 2 x 1.0 H05RN-F 2 x 1.0 H05RN-F 2 x 1.0

PSU plug DE CH DE CH

PSU input 100-240 V~ 50/60 Hz 100-240 V~ 50/60 Hz 100-240 V~ 50/60 Hz 100-240 V~ 50/60 Hz

PSU output 12 V/2.0 A 12 V/2.0 A 12 V/3.5 A 12 V/3.5 A

IP class IP 65 (PSU IP 44) IP 65 (PSU IP 20) IP 65 (PSU IP 44) IP 65 (PSU IP 20)

IK rating IK 07 IK 07 IK 07 IK 07

Protection class III III III III

Dimensions 23 x 23.5 x 8.5 cm 23 x 23.5 x 8.5 cm 28 x 28.5 x 10 cm 28 x 28.5 x 10 cm

Weight 1.95 kg 1.95 kg 2.55 kg 2.55 kg

SAFETY INFORMATION

Before use, always check the oodlight and the power supply unit (PSU) for any possible damage.

Never use the oodlight or the power supply unit in case of any damage. If this is the case, please

refer to an electrician or the manufacturer's service address.

Non-compliance poses a risk of fatal injury from electrical current!

2. Never open the device. The oodlight does not contain components that require maintenance.

3. The LEDs are not exchangeable.

4. Do not use the oodlight in explosive atmospheres with ammable liquids, gases or dusts.

Risk of death!

5. Keep the oodlight away from children. Children are not aware of the risks imposed by electric

current.

041518 BA_DARGO.qxp 07.08.18 18:25 Seite 7

6. Only use the supplied power supply unit and cable to power the device.

Use of any other power supply unit can cause damage to the battery or an explosion!

7. If the protective cover is broken, it should be replaced with an original Brennenstuhl® protective

cover before further use of the oodlight.

8. Disconnect the power supply unit from the mains power and switch the oodlight o before

cleaning.

9. To avoid dazzling or blinding, do not look directly into the light.

INTENDED USE

This LED oodlight is suitable for general indoor and outdoor lighting.

SETTING UP AND SWITCHING ON THE FLOODLIGHT

Place the oodlight on a dry and level surface.

The inclination of the oodlight is adjustable.

To do so, loosen the lateral quick release E, turn the

oodlight head into the desired position and lock the

quick release Eagain.

SWITCHING THE FLOODLIGHT ON/OFF BATTERY OPERATION

Use the switch Aon the back to switch the oodlight on.

Press the switch multiple times to set the brightness to 100%, then 50%, then 10% and then "o".

The lower the brightness selected, the longer the oodlight will burn.

If the switch is left in any of its "on" positions for longer than 3 seconds, then pressing it once again

will always turn it o.

AOn/O and function switch

DDC charging socket

BUSB output (power bank)

EQuick release

CBattery status and charge indicator

130°

Output

5V 2A

DOperating instructions DARGO

041518 BA_DARGO.qxp 07.08.18 18:25 Seite 8

OPERATING THE HYBRID FLOODLIGHT WITH MAINS POWER

The hybrid oodlight connects to the mains power from the PSU plug Fvia the charging cable G

to the charging socket H.

HCharging socket

GCharging cable

FPlug-in power supply

By pushing the on switch, the oodlight produces light.

In case of power failure or if the mains plug is pulled out, the oodlight is switched o automatically.

By pushing the on switch once again, the oodlight changes to battery operation.

While the hybrid oodlight is connected to the mains power, the battery will charge. It can shine

light while being charged. The battery charges fastest when the oodlight is switched o.

CHARGING EXTERNAL DEVICES VIA USB

The oodlight can serve as a USB power bank. An external device like a smartphone or tablet can

be connected to the USB port Band charged. The number of possible charge cycles depends on

the type of external device and on the charge level of the oodlight's battery.

BATTERY STATUS INDICATOR

Indicates the current battery charge, showing how much energy is still available.The battery status

indicator Cappears automatically when the oodlight is switched on.While the battery is charging,

the status indicator Cshows the battery's charge level. If all 4 LEDs are lit, the battery is fully charged.

If the battery is almost empty, the oodlight ashes 5 times and the battery status indicator C

ashes continuously. Afterwards, the oodlight will remain on for approx. 10 minutes before the

light is switched o by the deep discharge protection function. This ensures sucient time to

complete work.

CHARGING THE BATTERY

1. To ensure optimum function, we recommend fully discharging the battery on the rst use and

fully charging it afterwards.

2. The charging port Dis located under the cover cap on the side of the oodlight.

3. The charging status of the battery is indicated by the battery status indicator (see description

above).

4. If the device is not used for longer periods of time, charge the battery at regular intervals of

approx. 3 months to ensure a long service life.

5. After charging, always close the charging port with the cover cap.

DARGO

Operating instructions

041518 BA_DARGO.qxp 07.08.18 18:25 Seite 9

MAINTENANCE

The light source of this lamp cannot be replaced; if the light source has reached the end of its service

life, the entire lamp has to be replaced.

CLEANING

Do not use solvents, caustic cleaning agents or similar products. Only use a dry or slightly moistened

cloth for cleaning.

DISPOSAL

Dispose of electric appliances in an environmentally friendly manner!

Electric appliances must not be disposed of in household waste!

The European Directive 2012/19/EU on Waste Electrical and Electronic Equipment rules that

used electric appliances should be collected separately and recycled in an environmentally friendly

manner. For possibilities of disposal of the used appliance, please contact your local or municipal

administration.

Incorrect disposal of batteries is harmful to the environment!

Batteries must not be disposed of in household waste. They might contain toxic heavy metals

and shall be subjected to hazardous waste treatment. Dispose of exhausted batteries at your local

collection points.

DECLARATION OF CONFORMITY

The declaration of conformity is stored at the manufacturer’s.

ADDRESSES

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

4 rue de Bruxelles ∙ F - 67170 Bernolsheim

lectra-t ag

Blegistrasse 13 · CH - 6340 Baar

www.brennenstuhl.com

DOperating instructions DARGO

041518 BA_DARGO.qxp 07.08.18 18:25 Seite 10

This manual suits for next models

Table of contents

Languages:

Other brennenstuhl Floodlight manuals

brennenstuhl

brennenstuhl JARO 2050 T User manual

brennenstuhl

brennenstuhl BS 5000 MA User manual

brennenstuhl

brennenstuhl 1172660 User manual

brennenstuhl

brennenstuhl BF 3000 M User manual

brennenstuhl

brennenstuhl OL 1650 User manual

brennenstuhl

brennenstuhl MULTI ADM 3000 MA User manual

brennenstuhl

brennenstuhl BLUMO 3000 A User manual

brennenstuhl

brennenstuhl L801 IP 55 Manual

brennenstuhl

brennenstuhl BF 3000 MA User manual

brennenstuhl

brennenstuhl MULTI ADM 10050 MH User manual

brennenstuhl

brennenstuhl RUFUS 1500 MA User manual

brennenstuhl

brennenstuhl BF 3050 M User manual

brennenstuhl

brennenstuhl DINORA 5050 User manual

brennenstuhl

brennenstuhl TORAN 3000 MB User manual

brennenstuhl

brennenstuhl MULTI 3000 MA User manual

brennenstuhl

brennenstuhl MULTI 6050 MA User manual

brennenstuhl

brennenstuhl MULTI 360 12050 MH User manual

brennenstuhl

brennenstuhl ProfessionalLINE R 23050 User manual

brennenstuhl

brennenstuhl TORAN 3050 MB User manual

brennenstuhl

brennenstuhl JARO SERIES User manual

brennenstuhl

brennenstuhl MULTI 360 12053 MH User manual

brennenstuhl

brennenstuhl 1171720 User manual

brennenstuhl

brennenstuhl ProfessionalLINE R 17000 User manual

brennenstuhl

brennenstuhl RUFUS 1500 MA User manual

Popular Floodlight manuals by other brands

VIZULO

VIZULO Micro Martin Mounting instruction

EuroLite

EuroLite LED IP FL-100 SMD user manual

Cooper Wheelock

Cooper Wheelock XB12 specification

Allen + Roth

Allen + Roth 17624-000 user manual

ADJ

ADJ 4 STAGE PAK User instructions

Cooper Lighting

Cooper Lighting EGL91SW233 Specification sheet

Max

Max 37496 instruction manual

BEGA

BEGA 85 143 Instructions for use

Beamz

Beamz 151.226 user manual

EuroLite

EuroLite LED IP FL-8 user manual

Ledj

Ledj PERFORMER 36 RGB user manual

Perel

Perel ELS3 user manual

Perel

Perel ELS3WD user manual

LumX

LumX LM 36130 instruction manual

Xtricity

Xtricity 4-80053 instructions

Stahl

Stahl 6521/4 Series operating instructions

Ecosense

Ecosense EcoSpec installation manual

Ayrton

Ayrton minipanel FX manual

brennenstuhl DARGO SERIES User manual

Popular Floodlight manuals by other brands
