Brennenstuhl BS 5000 MA User manual

Mobiler LED Akku Strahler

Mobile rechargeable LED oodlight

BS 5000 MA

Bedienungsanleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Operating instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Mode d‘emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Gebruikshandleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Istruzioni per l’uso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Manual de instrucciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Instrukcja obsługi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Návod k obsluze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Kezelési útmutató. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

   . . . . . . . . . . . . . . . . . . . . . . . . 52

Kullanım kılavuzu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Käyttöohje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Οδηγίε χρήση. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Manual de instruções . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Kasutusjuhend . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Návod na používanie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Navodila za uporabo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Naudojimo instrukcija. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Lietošanas instrukcija . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

004721 BA_BS 5000 MA 0533052.indd 1

21.12.21 14:19

Bedienungsanleitung

Mobiler LED Akku Strahler

BS 5000 MA

Achtung: Lesen Sie vor dem Gebrauch des Produktes diese Gebrauchsanweisung bitte

aufmerksam durch und bewahren Sie sie anschließend gut auf!

SICHERHEITSHINWEISE

• Überprüfen Sie vor jeder Benutzung das Produkt auf etwaige Beschädigungen.

Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen.

Wenden Sie sich in diesem Fall an eine Elektrofachkraft oder an die angegebene

Serviceadresse des Herstellers.

Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!

• Verwenden Sie das Produkt nicht in explosionsgefährdeter Umgebung, Lebensgefahr!

• Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den

elektrischen Strom nicht einschätzen.

• Verwenden Sie zu Betreiben des Strahlers nur Original Bosch Akkus.

Die Verwendung anderer Akkus kann zur Beschädigung führen.

• Bitte niemals direkt in das Licht schauen.

• Eine zerstörte Schutzabdeckung kann nicht ersetzt werden.

Der Strahler muss entsorgt werden.

Heiße Oberäche.

Nicht geeignet für den Betrieb mit externen Dimmern.

Bei Unterschreitung des Mindestabstands können beleuchtete Gegenstände

überhitzen.

• Das Produkt ist nicht IP55 (Staub- und strahlwassergeschützt)

- bei abgenommener Akku Schutzhaube.

Die Schutzhaube kann nur bis einschließlich ProCORE 18 V 8.0 Ah genutzt werden.

Ohne geschlossene Schutzhaube IP20.

- während der Benutzung des USB Ausgangs.

TECHNISCHE DATEN

Schutzklasse: III

Schutzart/Schlagfestigkeit: IP55, IK08

Temperaturbereich: -10 °C bis +40 °C

004721 BA_BS 5000 MA 0533052.indd 2

21.12.21 14:19

BS 5000 MA Bedienungsanleitung

Typ: BS 5000 MA

Kompatible Akkutypen: Bosch Professional Akkus 18 V/2 – 12 Ah

Powerbank: 5 V/1 A

Max. projizierte Fläche: 761,76 cm2

Maße: 27,6x27,6x16,3 cm

Maße Schutzabdeckung: 15,5x11,5 cm

Gewicht: 2,28 kg

Dieses Produkt ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet.

EINSETZEN UND ENTNEHMEN DES AKKUS

Der Strahler ist zum Betrieb mit den im Folgenden aufgeführten Akkus vorgesehen:

brennenstuhl® professionalLINE Akku AB 1805

Bosch Akku GBA 18 V x,x Ah Professional

Bosch ProCORE 18 V (bis max. 12 Ah) Professional

Der Akku kann einfach und schnell eingesetzt werden. Dazu den Verschluß önen (Abb.1a)

und die Akkuabdeckung nach unten klappen (Abb. 1b). Setzen Sie den geladenen Akku von

oben in die Akkuaufnahme ein, bis dieser spürbar in der Endposition einrastet (letzte der

beiden Rastpositionen, Abb. 1c). Zum Entnehmen des Akkus die Akku-Entriegelungstaste

drücken und Akku nach oben aus der Akkuaufnahme ziehen. Danach Abdeckung wieder

verschließen.

Der Strahler darf um IP55 (Staub- und strahlwassergeschützt) zu gewährleisten,

nur mit korrekt verschlossener Akkuabdeckung betrieben werden.

Bei längerem Nichtgebrauch den Akku aus dem Gerät nehmen.

004721 BA_BS 5000 MA 0533052.indd 3

21.12.21 14:19

Bedienungsanleitung BS 5000 MA

Der Strahler, kann auch ohne Akkuabdeckung bis zum 12 Ah Akku betrieben werden.

Allerdings reduziert sich dann die Schutzart auf IP20 und der Strahler darf nur in trockener

Umgebung betrieben werden. Dazu önen Sie die Verriegelung der Akkuabdeckung

(Abb. 2a). Danach önen Sie die Akkuabdeckung (Abb. 2b), um dann wie in (Abb. 2c)

beschrieben die Fixierschraube zu entfernen. Damit die Fixierschraube nicht verloren

geht, befestigen Sie diese wieder am Strahler (Abb. 2d).









>8 Ah

INBETRIEBNAHME

Stellen Sie den Strahler auf eine trockene, ebene Fläche.

Mit dem verstellbaren Bügel lassen sich verschieden Neigungswinkel des Strahlers

realisieren.

Zum Einschalten des Strahlers den Schalter hinten betätigen (Abb. 3a).

Durch mehrmaliges Drücken (Abb. 3a) wird die Lichtstärke von 100% auf 50% und dann

auf„aus“ geschaltet.

Durch längeres Drücken des Schalters (Abb. 3b) wird die Lichtstärke kontinuierlich

verringert bzw. vergrößert.

Je weniger Lichtleistung eingestellt ist, desto länger ist die Leuchtdauer.

Ist eine Schalterposition länger als 5 Sekunden unverändert, dann führt ein nochmaliges

Drücken immer in den„aus“ Zustand.

Ist der Akku nahezu leer, blinkt der LED-Strahler 5 Mal auf. Danach wird der Strahler noch

für ca. 10 Minuten je nach Akku Kapazität mit 100% Helligkeit weiter leuchten, bevor der

Tiefentladeschutz den Strahler abschaltet. Somit bleibt noch genügend Zeit, um den Akku

zu wechseln oder die Arbeit zu beenden.

004721 BA_BS 5000 MA 0533052.indd 4

21.12.21 14:19

BS 5000 MA Bedienungsanleitung

≤1 s 100%

50%

100%

10%

≥1 s

BENUTZUNG DER POWERBANK FUNKTION

Um die Powerbankfunktion nutzen zu können, drücken Sie bitte den Schalter unter

dem USB-Ausgang, bis der Schalter blau leuchtet. Nun können externe Geräte am

USB-Ausgang aufgeladen werden.

AUFLADEN DES AKKUS

Benutzen Sie nur ein Original Bosch Ladegerät.

STATIVMONTAGE

Der Strahler kann mit Hilfe der Löcher im Haltebügel auf ein Brennenstuhl-Stativ montiert

werden (Befestigungsmaterial nicht im Lieferumfang).

ZUBEHÖR

Passendes Zubehör nden Sie auf unserer Homepage www.brennenstuhl.com.

REINIGUNG

Entnehmen Sie vor der Reinigung den Akku aus der Leuchte.

Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches.

Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

WARTUNG

ACHTUNG: die LED-Leuchte enthält keine Komponenten, die

gewartet werden müssen. Die Lichtquelle dieser Leuchte ist nicht

ersetzbar. Wenn die Lichtquelle ihr Lebensende erreicht hat, ist die

gesamte Leuchte zu ersetzen. Die Leuchte darf nicht geönet werden.

004721 BA_BS 5000 MA 0533052.indd 5

21.12.21 14:19

Bedienungsanleitung BS 5000 MA

EUKONFORMITÄTSERKLÄRUNG

Die EU-Konformitätserklärung ist beim Hersteller hinterlegt.

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen!

Elektrogeräte gehören nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte

müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten

Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer

Gemeinde- oder Stadtverwaltung.

Batterien und Akkus dürfen nicht in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpichtet, alle Batterien und Akkus bei einer

Sammelstelle in Ihrer Gemeinde/Ihrem Stadtteil oder im Handel abzugeben, damit sie

einer umweltschonenden Entsorgung zugeführt werden können, ansonsten bestehen

mögliche Gefahren für die Umwelt und die menschliche Gesundheit.

HERSTELLER

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

4 rue de Bruxelles ∙ F-67170 Bernolsheim

lectra technik ag

Blegistrasse 13 · CH-6340 Baar

Für weitere Informationen empfehlen wir den Bereich Service/FAQ’s auf unserer

Homepage www.brennenstuhl.com.

004721 BA_BS 5000 MA 0533052.indd 6

21.12.21 14:19

Operating instructions

Mobile rechargeable LED oodlight

BS 5000 MA

Attention: Before using the product, please carefully read the operating instructions

and store them in a proper location!

SAFETY INSTRUCTIONS

• Always check the product for damage before use.

Never use the product in case of any damage. In case you nd the product to be

damaged, please refer to an electrician or the manufacturer’s service address.

Non-compliance poses a risk of fatal injury from electrical current!

• Do not use the product in potentially explosive atmospheres – danger of death!

• Keep the oodlight away from children.

Children are not aware of the risks posed by electric current

• Only use original Bosch batteries to operate the oodlight.

Use of other rechargeable batteries may cause damage.

• Please never look directly into the light.

• A destroyed protective cover cannot be replaced. The oodlight has to be disposed of.

Hot surface.

Not suitable for applications with external dimmers.

If the minimum distance is not complied with,

illuminated objects may overheat.

•

The product is not IP55-compliant (dust-protected and protected against splashing water)

- with removed battery protective cover.

The protective cover can only be used up to and including ProCORE 18 V 8.0 Ah.

Without closed protective cover IP20.

- during use of the USB output.

TECHNICAL DATA

Protection class: III

IP class/shock resistance: IP55, IK08

Temperature range: -10 °C to +40 °C

004721 BA_BS 5000 MA 0533052.indd 7

21.12.21 14:19

Type: BS 5000 MA

Compatible battery types: Professional batteries 18 V/2-12 Ah Bosch

Power bank: 5 V/1 A

Max. projected area: 761.76 cm2

Dimensions: 27.6x27.6x16.3 cm

Dimensions of protective cover: 15.5x11.5 cm

Weight: 2.28 kg

This product is suitable for indoor and outdoor lighting purposes.

INSERTING AND REMOVING THE BATTERY

The oodlight is intended for operation with the subsequently listed batteries:

brennenstuhl® professionalLINE battery AB 1805

Bosch battery GBA 18 V x.x Ah Professional

Bosch ProCORE 18 V (up to a max. of 12 Ah) Professional

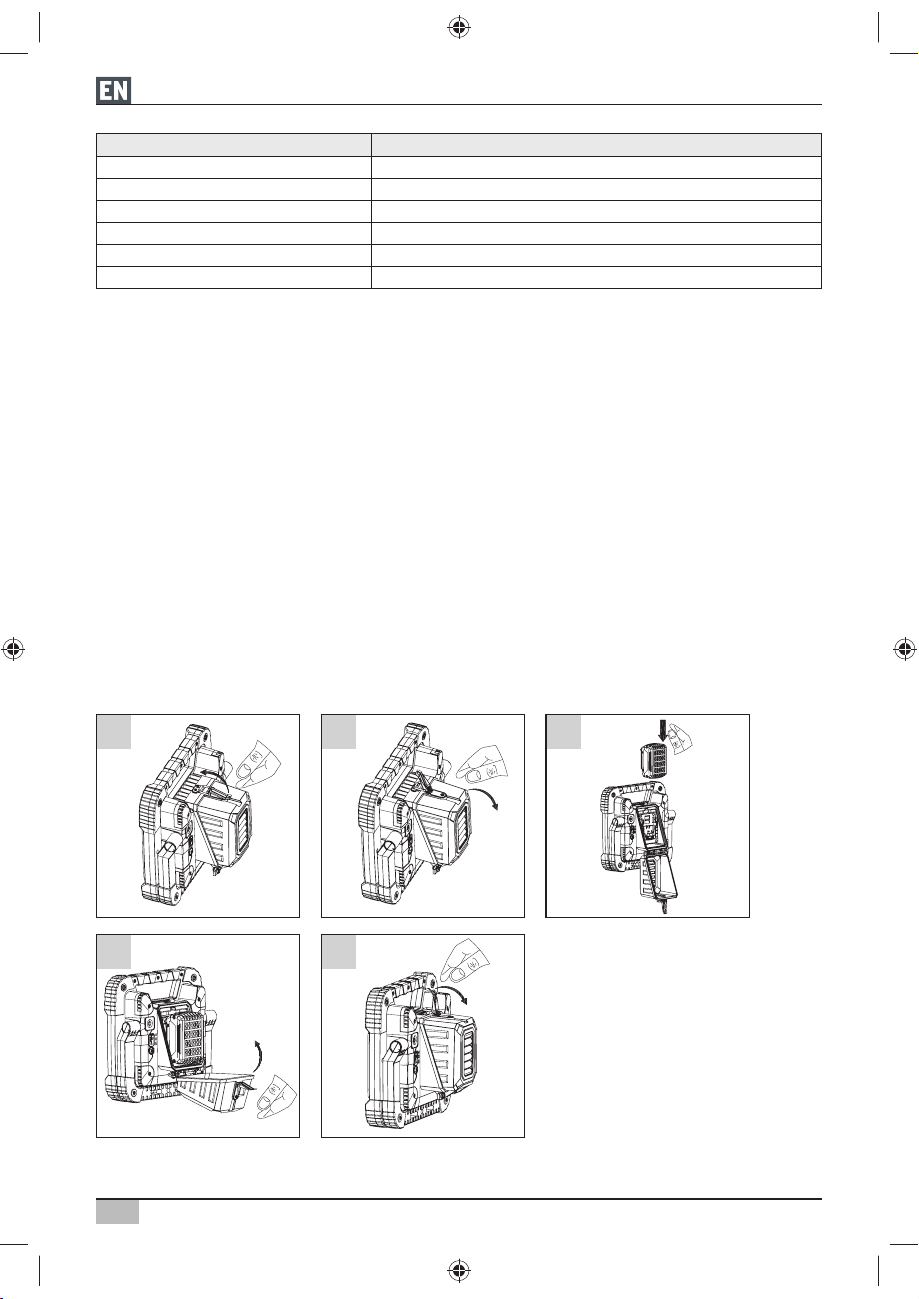

The battery can be inserted easily and quickly. To do so, open the lock (g. 1a) and fold

the battery cover downwards (g. 1b). Insert the charged battery into the battery holder

from the top, until you feel it engage in the end position (last of the two locking positions,

g. 1c). To remove the battery, press the battery unlocking button and pull the battery out

of the battery holder to the top. Afterwards, close the cover again.

To ensure IP55 (dust-protected and protected against splashing water),

the oodlight may only be operated with correctly closed battery cover.

If the device is not used for a longer period of time, remove the battery.

Operating instructions BS 5000 MA

004721 BA_BS 5000 MA 0533052.indd 8

21.12.21 14:19

The oodlight can also be operated without battery cover up to the 12 Ah battery.

In this case, however, the protection type is reduced to IP20 and the oodlight may only

be operated in a dry environment. To do so, open the battery cover locking (g. 2a).

Afterwards, open the battery cover (g. 2b), to then remove the xing screw as described

in g. 2c. In order not to lose the xing screw, x it at the oodlight again (g. 2d).









>8 Ah

COMMISSIONING

Place the oodlight on a dry and level surface.

The adjustable bracket can be used to set various inclinations for the oodlight.

To switch the oodlight on, operate the button on the back (g. 3a).

Press the button multiple times (g. 3a), to set the brightness to 100%, then 50% and then“o”.

Keep the button pressed (g. 3b), to continuously reduce or increase the brightness.

The lower the brightness selected, the longer the oodlight will burn.

If the switch is left in any of its “on”positions for longer than 5 seconds, then pressing it

once again will always turn it o.

If the battery is almost at, the LED oodlight will ash 5 times. Afterwards, the oodlight

remains on for approx. 10 minutes - depending on the battery capacity - with 100%

brightness before it is switched o by the deep discharge protection function.

This ensures sucient time to change the battery or complete work.

BS 5000 MA Operating instructions

004721 BA_BS 5000 MA 0533052.indd 9

21.12.21 14:19

Operating instructions BS 5000 MA

≤1 s 100%

50%

100%

10%

≥1 s

USE OF THE POWER BANK FUNCTION

To be able to use the power bank function, please press the button below the USB

output until the button is illuminated in blue. Now, external devices can be charged at

the USB output.

CHARGING THE BATTERY

Only use an original Bosch charging device.

TRIPOD MOUNTING

By means of the holes in the holding bracket, the oodlight can be mounted on a

Brennenstuhl tripod (fastening material not included in the scope of delivery).

ACCESSORIES

Suitable accessories are available on our homepage www.brennenstuhl.com.

CLEANING

Before cleaning, remove the battery from the oodlight.

Do not use solvents, caustic cleaning agents or similar products.

Only use a dry or slightly moistened cloth for cleaning.

MAINTENANCE

ATTENTION: The LED lamp does not contain components that

require maintenance. The light source of this lamp cannot be

replaced. If the light source has reached the end of its service life,

the entire lamp has to be replaced. The lamp may not be opened.

004721 BA_BS 5000 MA 0533052.indd 10

21.12.21 14:19

Table of contents

Languages:

Other brennenstuhl Floodlight manuals

brennenstuhl

brennenstuhl BLUMO 2000 A User manual

brennenstuhl

brennenstuhl JARO 2050 T User manual

brennenstuhl

brennenstuhl OL 1650 User manual

brennenstuhl

brennenstuhl JARO User manual

brennenstuhl

brennenstuhl MULTI 360 12050 MH User manual

brennenstuhl

brennenstuhl JARO 1010 MA User manual

brennenstuhl

brennenstuhl MULTI 4000 MA User manual

brennenstuhl

brennenstuhl TORAN 3050 MB User manual

brennenstuhl

brennenstuhl ProfessionalLINE R 23050 User manual

brennenstuhl

brennenstuhl MULTI 360 12053 MH User manual

brennenstuhl

brennenstuhl DARGO SERIES User manual

brennenstuhl

brennenstuhl 1172660 User manual

brennenstuhl

brennenstuhl 1171730 User manual

brennenstuhl

brennenstuhl RUFUS 1500 MA User manual

brennenstuhl

brennenstuhl JARO SERIES User manual

brennenstuhl

brennenstuhl BF 3000 M User manual

brennenstuhl

brennenstuhl RP 150 W/PL 150 P User manual

brennenstuhl

brennenstuhl professional TU 23050 M User manual

brennenstuhl

brennenstuhl BLUMO 3000 A User manual

brennenstuhl

brennenstuhl BF 3050 M User manual

brennenstuhl

brennenstuhl MULTI 6050 MA User manual

brennenstuhl

brennenstuhl MULTI ADM 3000 MA User manual

brennenstuhl

brennenstuhl BF 3000 MA User manual

brennenstuhl

brennenstuhl BS 8050 MH User manual

Popular Floodlight manuals by other brands

VIZULO

VIZULO Micro Martin Mounting instruction

EuroLite

EuroLite LED IP FL-100 SMD user manual

Cooper Wheelock

Cooper Wheelock XB12 specification

Allen + Roth

Allen + Roth 17624-000 user manual

ADJ

ADJ 4 STAGE PAK User instructions

Cooper Lighting

Cooper Lighting EGL91SW233 Specification sheet

Max

Max 37496 instruction manual

BEGA

BEGA 85 143 Instructions for use

Beamz

Beamz 151.226 user manual

EuroLite

EuroLite LED IP FL-8 user manual

Ledj

Ledj PERFORMER 36 RGB user manual

Perel

Perel ELS3 user manual

Perel

Perel ELS3WD user manual

LumX

LumX LM 36130 instruction manual

Xtricity

Xtricity 4-80053 instructions

Stahl

Stahl 6521/4 Series operating instructions

Ecosense

Ecosense EcoSpec installation manual

Ayrton

Ayrton minipanel FX manual

brennenstuhl BS 5000 MA User manual

Popular Floodlight manuals by other brands
