BOX15 BREAKFAST User guide
ISTRUZIONI DI MONTAGGIO
MOUNTING INSTRUCTION
BREAKFAST
P.1
CONTENUTO DELLA CONFEZIONE
THE PACKAGING INCLUDES:
P.2

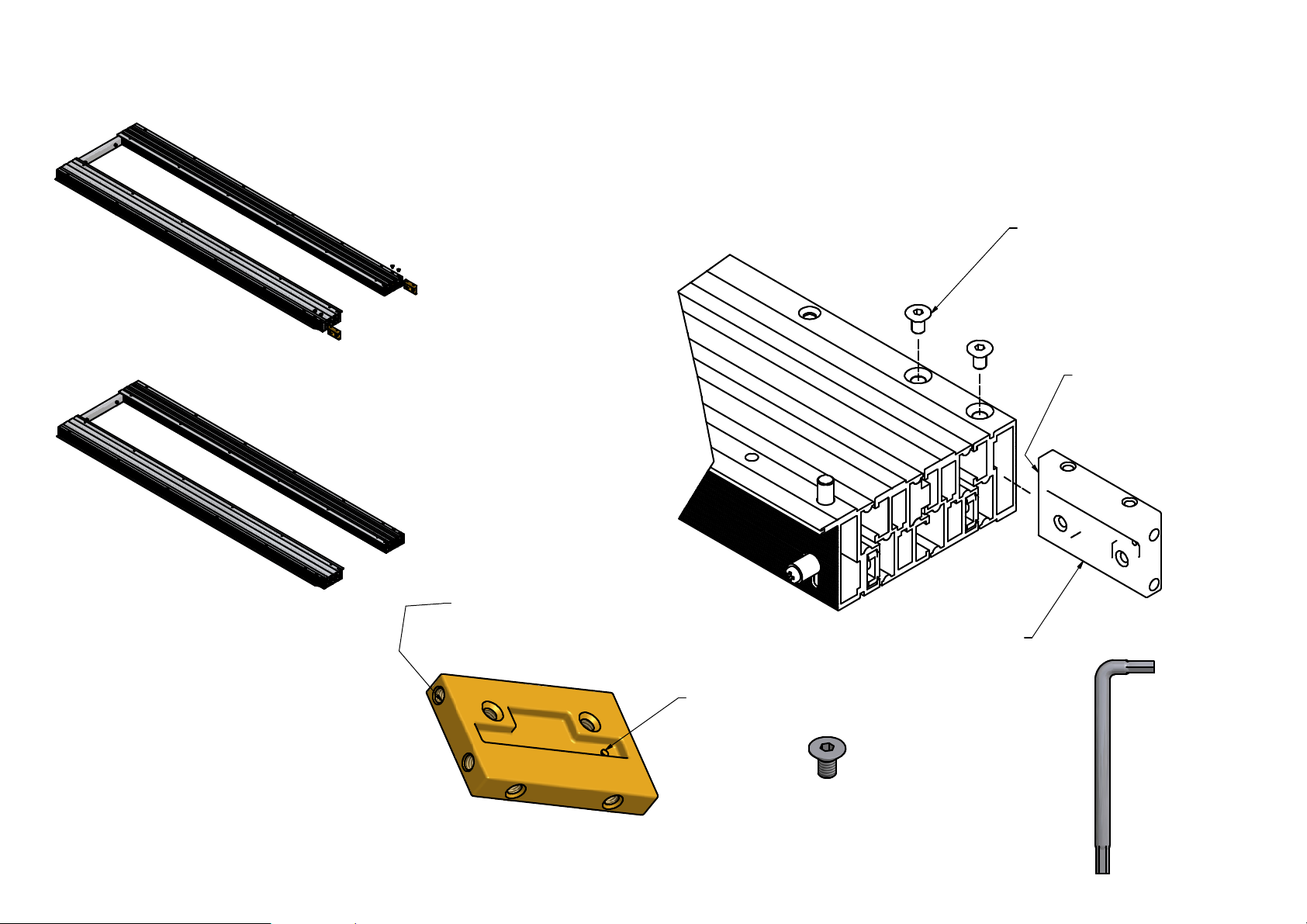

ACCESSORIES BAG INCLUDING:
(2 x) M6 x 16
(4 x) M6 x 30
(24 x) M6 x 60
(2 x) GIUNTI IN NYLON NYLON JOINTS
(1 x) CHIAVE A BRUGOLA n°5 n°5 ALLEN KEY
(1 x) BARRA FRONTALE FRONTAL BAR
(1 x) (1 x)
(1 x) PIATTO PLATE
(4 x) M6 x 70
(4 x) M6 x 10
(24 x)
n
8 x 12 BUSSOLE M6 M6 BRASS BUSHINGS
(2 x) GIUNTI IN ZAMA ZAMACH JOINTS
(1 x) CHIAVE A BRUGOLA n°4 n°4 ALLEN KEY
(1 x) CIAVE A BRUGOLA n°2.5 n°2.5 ALLEN KEY
GUIDE
SLIDES
A -
B -
C -
D -
E -
F -
G -
H -
I -
J -
K -
F
F
1764
100
320 320 320 320 320
300,4
n8 x 13
97
P. 3
590

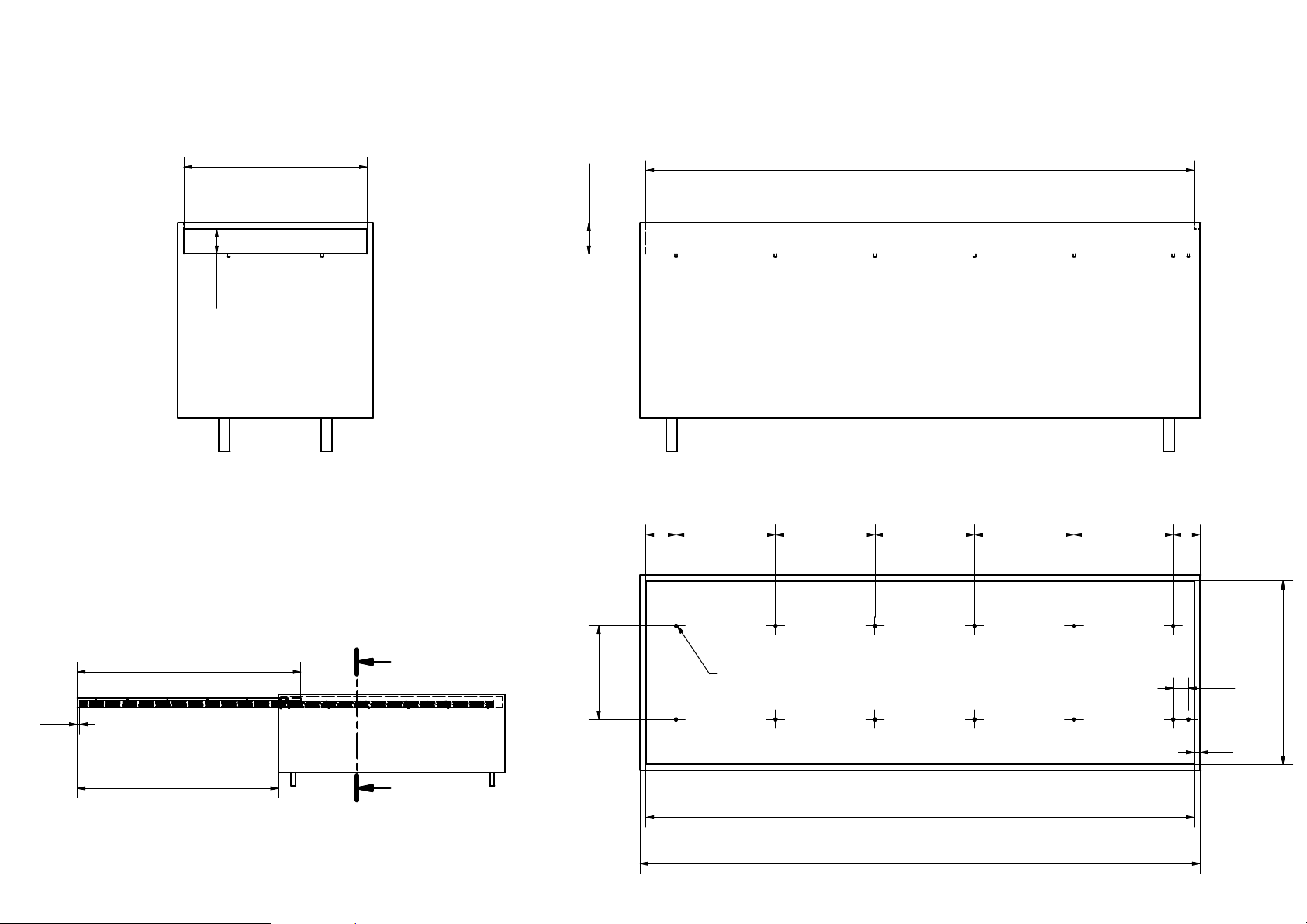

DIMENSIONI DI MASSIMA DEL MOBILE
CABINET SUGGESTED DIMENSIONS
LUNGHEZZA LENGTH: 1764 min.
ALTEZZA HEIGHT: 100 min.
LARGHEZZA WIDTH: 590 min.
ESTENSIONE MASSIMA PIANO
TABLE TOP COMPLETE EXTENSION: 1600 mm
590
81
1600
86
1802
1764
19
1800
19
48
DAVANTI
FRONT
DAVANTI
FRONT
DAVANTI
FRONT
MONTAGGIO BUSSOLE SUL MOBILE
BUSHINGS MOUNTING ON
CABINET
F - x 12
P. 4
F
P. 5
MONTAGGIO GIUNTIN IN NYLON
PLASTIC JOINTS MOUNTING
G - x 2
B - M6 x 30 (x 4)
I - n°5
UN GIUNTO SU CIASCUN LATO
ONE JOINT ON EACH SLIDE
B
G
P. 6
MONTAGGIO BARRA FRONTALE
FRONTAL BAR MOUNTING
A - M6x16 (x2) I - n°5
FRONTAL BAR
A
P. 7
MONTAGGIO GIUNTI IN ZAMA
ZAMAK JOINTS MOUNTING
THREADED
SIDE
INSERIRE I GIUNTI IN ZAMA CON IL LATO
FILETTATO VERSO INTERNO DELLA GUIDA E
FISSARLI CON LE VITI INDICATE
INSERT THE ZAMAK JOINTS (THREADED
SIDE IN THE INSIDE OF THE SLIDES) AND
FIX IT WITH THE INDICATED SCREWS
J - n°4
C - M6 x 10 ( x4)
H - (
x2)
THREADED SIDE
DOT
C
H
MONTAGGIO GUIDE SU MOBILE
SLIDES MOUNTING ON THE
CABINET
P. 8
D - M6 x 60 (x 12) J - n°4
D
FORATURA DEL PIANO SCORREVOLE
TOP PLANE DRILLING
1800
578
74
540
150 256 320 320 320 320
48
402
503,6
74
1800
n8 x 13 n10 x 12
114
DAVANTI
FRONT
n
20 PASSANTE THROUGH
300,4
P. 9
