Bosch PAM21011 User manual

DE Gebrauchsanweisung

GB Instructions for Use

FR Mode d´emploi

ES Instruccionesde uso

PT Instruções de uso

NL Gebruiksaanwijzing

IT Instruzioni sull´uso

PAM21011

Internet: http://www.bosch-hausgeraete.de

Bosch Info-Team: DE Tel. 01 80/5 30 40 50 ( 0,13 • DEM 0,24/Min. DTAG)

Robert Bosch Hausgeräte GmbH

Carl-Wery-Str. 34

D 81739 München

Germany

Inhaltsverzeichnis

Umweltschutz

Tipps zur Entsorgung der Verpackung......................................4

Tipps zur Entsorgung Ihres Altgerätes......................................4

Tipps zum Energiesparen.........................................................4

Wichtige Hinweise

Vor dem Einschalten Ihres Gerätes..........................................5

Vorstellung Ihres neuen Gerätes

Beschreibung des Gerätes .......................................................6

Bedienfeld.................................................................................7

Beschreibung des Zubehörs.....................................................8

Betriebs- und Transportbedingungen

Betriebsbedingungen................................................................9

Transportbedingungen..............................................................9

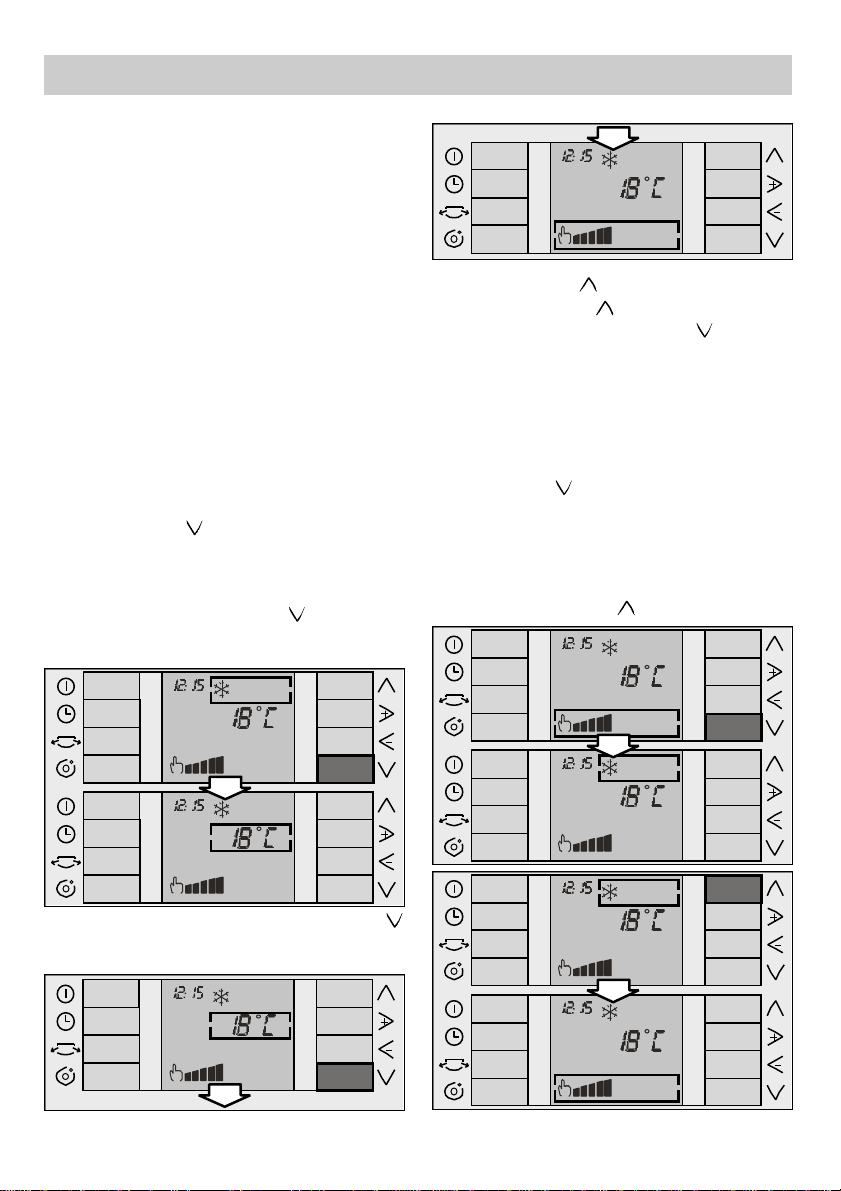

Das Bedienkonzept

"Aufwärts"- und "Abwärts"-Tasten...........................................10

Tasten "+" und "–"...................................................................11

Bedienung des Gerätes

Möglichkeiten der Warmluftabfuhr...........................................11

Ein- und Ausschalten des Gerätes .........................................13

Wahl der Betriebsart ...............................................................13

Klimatisierung..........................................................................13

Luftentfeuchung ......................................................................14

Luftreinigung ...........................................................................15

Ionisator ..................................................................................16

Temperaturwahl.......................................................................16

Wahl der Lüftergeschwindigkeit..............................................16

Seitliche Luftauslässe.............................................................17

Einstellen der Uhrzeit und Programmierung

der Zeitschaltuhr ....................................................................17

Reinigung und Wartung

Gerätereinigung......................................................................22

Reinigung und Austausch der Luftreinigungsfilter..................22

Lagerbedingungen..................................................................23

Vor der Inbetriebnahme zu Saisonbeginn...............................23

Hinweise, die Ihnen einen Anruf beim

Kundendienst ersparen können

Allgemeine Hinweise zum Betrieb..........................................24

Allgemeine Hinweise zum Geräuschpegel............................24

Kundendienst / Garantiebedingungen /

Technische Daten

............................................................25

Umweltschutz

Tipps zur Entsorgung der

Verpackung

❏Bitte denken Sie bei der Entsorgung des

Verpackungsmaterials Ihres Gerätes an die

Umwelt.

❏Unsere Produkte werden für den Transport

sorgfältig verpackt. Alle

Verpackungsmaterialien sind

umweltfreundlich und können

wiederverwertet werden.

❏Mit der Wiederverwendung von

Verpackungsmaterialien leisten Sie einen

Beitrag zur Abfallverminderung und zur

Einsparung von wertvollen Rohstoffen.

❏In Deutschland können Sie die Verpackung

auf jeden Fall an dem Ort abgeben, an dem

Sie das Gerät gekauft haben. Ihr Händler

übernimmt für Sie die weitere Entsorgung.

Tipps zur Entsorgung Ihres

Altgerätes

❏Trennen Sie das Gerät vom Stromnetz und

entfernen Sie das Anschlusskabel.

❏Das Gerät enthält Kältemittel, die gemäß

den geltenden Bestimmungen entsorgt

werden müssen.

❏In den Geräten befinden sich recycelbare

Materialien. Tragen Sie aktiv zum

Umweltschutz bei, indem Sie sicherstellen,

dass Ihr Altgerät auf umweltverträgliche

Weise entsorgt wird. Bringen Sie Ihr Gerät

daher zu einer offiziellen Sammel- oder

Wiederverwertungsstelle. Ihre örtliche

Gemeinde- oder Stadtverwaltung informiert

Sie über eine solche Sammelstelle in Ihrer

Nähe.

Dieses Gerät ist entsprechend der

europäischen Richtlinie 2002/96/EG über

Elektro- und Elektronikaltgeräte (waste

electrical and electronic equipment - WEEE)

gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-

weit gültige Rücknahme und Verwertung der

Altgeräte vor.

Tipps zum Energiesparen

Ihr Gerät verbraucht im eingeschalteten

Zustand Energie, was Auswirkungen auf die

Umwelt hat. Daher sollte versucht werden, die

Effizienz des Apparates zu verbessern, um so

den Energieverbrauch zu senken.

❏Schalten Sie das Gerät aus, wenn Sie es

nicht brauchen.

❏Wählen Sie eine geeignete Temperatur. Zu

niedrige Temperaturen führen zu einem

hohen Energieverbrauch.

❏Stellen Sie das Gerät nicht in der Nähe von

möglichen Wärmequellen

(Sonnenstrahlung, etc.) auf und achten Sie

auf eine ausreichende Luftzirkulation.

❏Stellen Sie sicher, dass das Gerät korrekt

installiert ist. Der Energieverbrauch kann

um bis zu 30 % gesenkt werden, wenn man

durch Rollläden, Jalousien oder Vorhänge

an den Glasflächen den Wärmeeintritt in

den Raum verringert.

❏Stellen Sie sicher, dass die Fensterdüse so

angebracht ist, dass das Fenster so weit

wie möglich geschlossen werden kann, um

einen Lufteintritt von draußen zu vermeiden

(siehe "Möglichkeiten der Warmluftabfuhr").

❏Um eine Leistungsverringerung Ihres

Gerätes und damit einen höheren

Energieverbrauch zu vermeiden, folgen Sie

bei der Anbringung des Abluftschlauches

den Empfehlungen des Herstellers (siehe

Abschnitt "Möglichkeiten der

Warmluftabfuhr").

Wichtige Hinweise

Vor dem Einschalten Ihres Gerätes

❏Lesen Sie vor der ersten Inbetriebnahme

des Gerätes die Gebrauchsanleitung

aufmerksam durch. Sie enthält wichtige

Informationen für den Gebrauch sowie für

die Wartung und Ihre Sicherheit.

❏Bewahren Sie diese Gebrauchsanleitung

auf. Sie könnte für einen anderen Benutzer

von Nutzen sein.

❏Nehmen Sie kein beschädigtes Gerät in

Betrieb.

❏Aufstellung und Anschluss Ihres Gerätes

müssen gemäß der Montageanleitung

erfolgen und den geltenden gesetzlichen

Vorschriften entsprechen. Eine

Nichtbeachtung dieser Anweisungen kann

zu einem Verlust des Garantieanspruches

führen.

❏Unsere Geräte erfüllen die gültigen

Sicherheitsbestimmungen. Reparaturen

dürfen ausschließlich von fachkundigen

Technikern durchgeführt werden. Ihre

eigene Sicherheit steht auf dem Spiel.

❏Vermeiden Sie es, den Abluftschlauch zu

stark zu krümmen.

❏Verwenden Sie das mitgelieferte Zubehör

sowie das Sonderzubehör, das in Abschnitt

Beschreibung des Zubehörs beschrieben

wird, um das Eindringen von Außenluft in

den Raum so gering wie möglich zu halten.

❏Für die Abführung der Warmluft bieten wir

für Schiebefenster und -türen spezielles

Zubehör an, welches den Eintritt warmer

Außenluft verhindert und so die Effizienz

des Klimagerätes erhöht (siehe Abschnitt

"Beschreibung des Zubehörs").

❏Stellen Sie sicher, dass die Luftein- und -

auslässe nicht blockiert sind. Halten Sie sie

sauber und frei von Schmutz, Staub sowie

Fremdkörpern

❏Stellen Sie sicher, dass die Filter des

Gerätes sauber und richtig eingebaut sind

(siehe Abschnitt "Reinigung und Austausch

der Filter").

❏Lüften Sie Ihre Wohnung / Ihr Haus

während des Sommers in den frühen

Morgenstunden und während der Nacht,

wenn die Luft im Freien am kühlsten ist.

❏Stellen Sie sicher, dass der Stopfen des

Wasserablaufes fest sitzt (siehe Abb. 1), da

er sich während des Transportes gelöst

haben könnte.

Abb. 1

Umweltschutz

Vorstellung Ihres neuen Gerätes

Beschreibung des Gerätes

Fensterdüse Waschbarer

Grobstaubfilter

Warmluftauslass

Lufteintritt

Kaltluftauslass

Fronttür

Abluftschlauch

für die Warmluft

Kabelfach

Kondenswasserbehälter

Typenschild

Seitliche Luftauslässe

Handgriffe

Klimagerät

Rollen

2-fach Spezialfilter

mit Aktivkohleschicht

Stopfen des

Wasserablassschlauches

Haken für den

Abluftschlauch

Wasserablassschlauch

Luftleitklappe

Abb. 2

Vorstellung Ihres neuen Gerätes

Bedienfeld

Taste

"Aufwärts"

–

Taste

"Abwärts"

ON/OFF

Taste

Uhrzeit /

Zeitschaltuhr

Taste für

seitliche

Luftaustritt-

söffnungen

Taste

Ionisator Digital-Display für die Darstellung von

Betriebsmodus, Temperatur,

Lüftergeschwindigkeit, ...

Abb. 3

Anzeige der

gewünschten

Temperatur

Anzeige von

Zusatzfunktionen:

•

Störung

•

Seitliche

Luftauslässe

•

Filter wechseln

•

Ionisator

•

Kondenswasser

behälter leeren

Anzeige manuelle

Lüftergeschwindigkeit

en / Auto-Funktion

Menüoption

Ausschaltzeit

Anzeige aktuelle

Uhrzeit

Lüftergeschwindigkeit im

manuellen Betrieb

(hoch / leise)

Auto-Funktion

Menü

Zeitschaltuhr

Menüoption

Einschaltzeit

Abb. 4

Menü Betriebsart:

•

Klimatisierung

•

Luftentfeuchtung

•

Raumluftreinigung

Fenstersauger Waschbarer 2-fach Wand- / Balkonleiste

Grobstaubfilter Spezialfilter Fenster-

mit durchführung

Aktivkohleschicht

Art. Nr.: Art. Nr.: Art. Nr.:

PAZ10000 PAZ11000 475075

PAM21011 / • • *

Höchstmaße

Durchmesser:

min / max

11 cm

70 x 10

Höhe x

Länge: 24 - 38 cm

205 x 10

Breite) in cm

wand

10,5

Vorstellung Ihres neuen Gerätes

Beschreibung des Zubehörs

Serienausstattung.

•Dieses Sonderzubehör kann unter der o.a. Artikelnummer beim offiziellen

Kundendienst der Marke oder im Fachhandel erworben werden.

*Dieses Sonderzubehör kann unter der o.a. Artikelnummer beim offiziellen

Kundendienst der Marke erworben werden.

Betriebsbedingungen

❏Dieses Klimagerät ist für den Anschluss an

ein Stromnetz mit 220/240 V und 50Hz

ausgelegt. Die Netzsteckdose muss geerdet

sein.

❏Absicherung mittels einer 10 A-Sicherung

(träge).

❏Eventuell verwendete Verlängerungskabel

müssen mit einem Schutzleiter versehen

sein, ihr Querschnitt muss mindestens

1,5 mm2pro Anschluss betragen, und sie

dürfen nicht länger als 25 m sein.

❏Auf der Rückseite des Gerätes befindet sich

ein Fach für das Anschlusskabel, Abb. 2.

❏Achten Sie darauf, dass kein Wasser in das

Geräteinnere gelangt.

❏Vermeiden Sie ein Verdecken der Luftein-

und -auslässe Ihres Gerätes.

❏Bevor Sie Ihr Gerät einschalten, achten Sie

aus Sicherheitsgründen darauf, dass

zwischen dem Gerät und anderen

Gegenständen ein Mindestabstand von 20

cm eingehalten wird, Abb. 5.

mín.

20 cm. mín.

20 cm.

Abb. 5

Achtung!

Sollte das Netzkabel aus irgendeinem

Grund gegen ein neues ausgetauscht

werden müssen, so darf dieser Austausch

nur durch autorisiertes

Kundendienstpersonal erfolgen.

Wird das Gerät aus- und sofort wieder

eingeschaltet, springt der Kompressor erst

nach Ablauf von 3 Minuten wieder an.

Betriebs- und Transportbedingungen

Transportbedingungen

Zum einfacheren Transport ist das Gerät mit

Rollen ausgestattet. Sollte es notwendig sein,

das Gerät für seinen Transport zu kippen, so

gehen Sie bitte folgendermaßen vor:

❏Entleeren Sie zuerst den Wasserbehälter im

Geräteinneren mit Hilfe des

Wasserablassschlauches, der auf der

Rückseite des Gerätes angebracht ist. Der

Schlauch muss nur aus seiner Halterung

genommen und das angefallene

Kondenswasser in ein Gefäß abgelassen

werden (siehe Abb. 6). Entleeren Sie

danach den Kondenswasserbehälter auf der

Geräterückseite.

❏Wenn das Gerät gekippt wurde, sollte

zumindest eine Stunde vergehen, bevor Sie

es wieder einschalten. Diese Zeit ist für die

Stabilisierung des Kühlkreislaufs notwendig.

Achtung!

Sollte das Netzkabel aus irgendeinem

Grund gegen ein neues ausgetauscht

werden müssen, so darf dieser Austausch

nur durch autorisiertes

Kundendienstpersonal erfolgen.

Wird das Gerät aus- und sofort wieder

eingeschaltet, springt der Kompressor erst

nach Ablauf von 3 Minuten wieder an.

Abb. 6

Das Bedienkonzept

Das Bedienfeld Ihres Geräts wurde auf

maximale Benutzerfreundlichkeit ausgerichtet,

um Ihnen die Bedienung zu erleichtern. Bitte

beachten Sie folgende Hinweise:

Mit den "Aufwärts"- und "Abwärts"-Tasten

(Pfeil nach oben bzw. unten) kann das

Auswahlkästchen auf dem Bildschirm nach

oben und unten bewegt werden, um die

entsprechenden Menüoptionen aufzurufen. Mit

den Tasten "+" und "–" (nach rechts und nach

links) können Sie innerhalb der selektierten

Menüoption eine Auswahl treffen.

Dieses Konzept sei nachstehend an Hand

eines Beispiels erläutert:

"Aufwärts"- und "Abwärts"-Tasten

Die "Aufwärts"- und "Abwärts"-Tasten dienen

dazu, das Auswahlkästchen im Display nach

oben bzw. unten zu bewegen

"Abwärts"-Taste :

Die obenstehende Abbildung stellt die

Ausgangssituation dar (das Auswahlkästchen

markiert die Option Betriebsmodus). Bei

Betätigung der "Abwärts"-Taste springt das

Auswahlkästchen abwärts auf die Funktion

"Temperaturwahl".

Bei erneuter Betätigung der "Abwärts"-Taste

springt das Auswahlkästchen abwärts auf die

Option "Wahl der Lüftergeschwindigkeit".

"Aufwärts"-Taste :

Die "Aufwärts"-Taste funktioniert im Prinzip

genau so wie die "Abwärts"-Taste . Bei

Betätigung dieser Taste bewegt sich das

Kästchen jedoch nach oben.

Zyklische Funktionsweise:

Die Funktionsweise beider Tasten ist zyklisch, d.

h., wenn sich das Auswahlkästchen auf dem

Feld am unteren Bildschirmrand befindet und die

"Abwärts"-Taste betätigt wird, springt das

Kästchen auf das Feld am oberen

Bildschirmrand. Analog dazu springt das

Kästchen auf das Feld am unteren

Bildschirmrand, wenn sich dasAuswahlkästchen

auf dem Feld am oberen Bildschirmrand befindet

und die "Aufwärts"-Taste betätigt wird.

Table of contents

Languages:

Other Bosch Air Conditioner manuals

Bosch

Bosch Climate 5000 MS 42 OU Instruction Manual

Bosch

Bosch Climate Class 6000i Assembly instructions

Bosch

Bosch Climate 8000 RAC User manual

Bosch

Bosch Climate 5000 Series User manual

Bosch

Bosch Climate 9100i User manual

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE User manual

Bosch

Bosch Climate 5000 Series User manual

Bosch

Bosch Climate 5000 Series User manual

Bosch

Bosch Climate 5000 L User manual

Bosch

Bosch EHP 8.5 AA/I User manual

Bosch

Bosch Climate 5000i M Series Instruction Manual

Bosch

Bosch Climate Class 6000i User manual

Bosch

Bosch Climate 5000 Series User manual

Bosch

Bosch ACS 863-OE User manual

Bosch

Bosch B1 RKM 09000 User manual

Bosch

Bosch Climate 5000i Series User manual

Bosch

Bosch Climate 5000L Instruction Manual

Bosch

Bosch Climate Class 8000i Series Assembly instructions

Bosch

Bosch Climate 5000i User manual

Bosch

Bosch Climate 5000 L User manual

Bosch

Bosch CEO25 Manual

Bosch

Bosch MDCI22-3 User manual

Bosch

Bosch CL6001iU W 26 E Assembly instructions

Bosch

Bosch Climate CL3000iU W 26 E User manual

Popular Air Conditioner manuals by other brands

Spheros

Spheros CC 355 instructions

Panasonic

Panasonic CS-E12HKEW operating instructions

nedis

nedis ACMB1WT7 quick start guide

Samsung

Samsung AR KV Series User & installation manual

Daikin

Daikin FCFV50A Operation manual

Fujitsu

Fujitsu Inverter ASBA30JFC operating manual

Toshiba

Toshiba RAS-M10SMUV-E installation manual

Daikin

Daikin FXLQ20MAVE Operation manual

Hitachi

Hitachi RAS-E24CAK instruction manual

CIAT

CIAT Magister 2 Series Installation, Operation, Commissioning, Maintenance

Bestron

Bestron AAC6000 instruction manual

Hisense

Hisense 7K Use and Installation Instructions

Frigidaire

Frigidaire FFRE0533S1E0 Use & care guide

Samsung

Samsung AS09HM3N user manual

Frigidaire

Frigidaire CRA073PU11 use & care

Soleus Air

Soleus Air GB-PAC-08E4 operating instructions

McQuay

McQuay MCK020A Technical manual

Webasto

Webasto Frigo Top 25 DS Instructions for use
