Auna 10027841 User manual

http://www.auna-multimedia.com

Wi-Fi Lautsprecher

Wi-Fi / USB / Aux In / TF

10027841 10027842

Sehr geehrter Kunde,

Wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwen-

dungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzu-

beugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch

entstehen, übernehmen wir keine Haftung.

Inhaltsverzeichnis

Lieferumfang 2

Sicherheitshinweise 2

Montage und Funktionstasten 3

Geräteübersicht 3

Funktionsmodi 4

Hinweise zum Wi-Fi-Modus 4

Musik im AP-Modus (Wi-Fi) abspielen 4

Musik im STA-Modus (Wi-Fi) abspielen 6

Local-Modus 6

AUX-Modus 6

Fehlersuche und Fehlerbehebung 7

Hinweise zur Entsorgung 7

Konformitätserklärung 7

Lieferumfang

1x Lautsprecher

1x Bedienungsanleitung

1x Netzteil

1x Audiokabel (3.5 mm Klinke)

Sicherheitshinweise

• Verwenden Sie das Gerät nicht in der Nähe von Wasser.

• Benutzen Sie zum Reinigen nur einen trockenen Lappen.

• Decken Sie die Ventilationsönungen nicht ab und halten Sie sich bei der Installation an die An-

weisungen des Herstellers.

• Installieren Sie das Gerät nicht in der Nähe von Hitzequellen, Heizungen, Öfen, Kochern und Gerä-

ten (Verstärker eingeschlossen), die Hitze erzeugen.

• Verlegen Sie das Netzkabel so, dass niemand darüber läuft oder das Kabel abgeklemmt wird.

• Benutzen Sie nur vom Hersteller angegebene Zubehörteile.

• Ziehen Sie den Stecker aus der Steckdose wenn es blitzt und stürmt oder wenn Sie längere Zeit

weg sind.

• Lassen Sie Reparaturen nur von qualizierten Fachkräften durchführen. Lassen Sie das Gerät über-

prüfen wenn es in irgendeiner Weise beschädigt oder wenn das Netzkabel oder der Stecker be-

schädigt sind. Gleiches gilt falls Flüssigkeiten oder Gegenstände auf dem Gerät gelandet sind, das

Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht ordnungsgemäß funktioniert oder umgefallen

ist.

• Ziehen Sie den Stecker aus der Steckdose, wenn sie die Lautsprecher nicht benutzen oder reinigen.

• Drehen Sie die Lautstärke nicht zu weit hoch, damit Sie Ihr Gehör oder das Gerät nicht beschädi-

gen.

• Benutzen Sie das Gerät nicht in nasser oder extrem feuchter Umgebung.

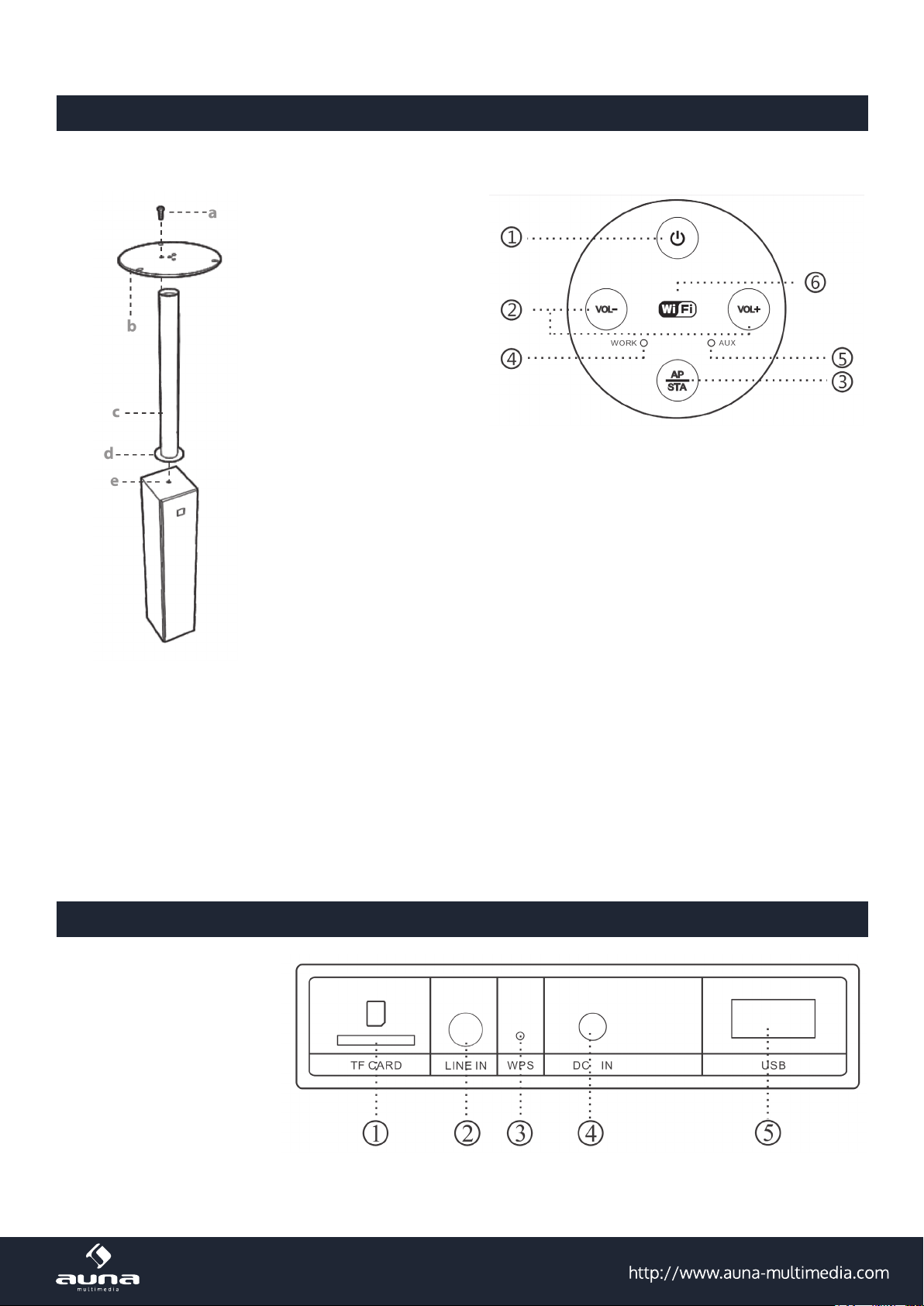

Montage und Funktionstasten

Montage

Befestigen Sie die Halte-

klammer mit den mitgelie-

ferten Schrauben an der

Unterseite des Lautsprecher-

gehäuses.

Befestigen Sie die Basisplat-

te mit den mitgelieferten

Schrauben am Ständer, be-

vor Sie ihn auf die Halteklam-

mer setzen.

Funktionstasten

1Power, Play/Pause:

Kurz drücken: Musik im Local Modus abspielen/anhalten.

Lang drücken: Lautsprecher an- und ausschalten.

2 VOL +/-

Kurz drücken: Musik wechseln im Local-Modus, Lautstärke einstellen in allen anderen

Modi.

Lang drücken: Lautstärke erhöhen/verringern.

3 AP/STA

Kurz drücken: Einmal drücken um in den Local-Modus zu gelangen (Die WORK-Kont-

rollleuchte geht an); Nochmal drücken, um den Local-Modus zu verlassen und in den

AUX-Modus zu gelangen (Die AUX-Kontrollleuchte geht an); Nochmal drücken um in

den Wi-Fi Modus zu gelangen.

Lang drücken: um im Wi-Fi Modus zwischen dem AP/STA-Modus zu wechseln (im STA-

Modus blinkt die Wi-Fi-Kontrollleuchte, im AP-Modus leuchtet sie durchgängig).

4 WORK-Kontrollleuchte; Blinkt beim Einstellen der Lautstärke.

5 AUX-Kontrollleuchte; Leuchtet wenn externe Geräte über das Audiokabel

angeschlossen sind.

6 Wi-Fi-Kontrollleuchte; Leuchtet im AP-Modus. Blinkt im STA-Modus.

aSchrauben

bBasisplatte

cStänder

dHalteklammer

eGehäuse

Geräteübersicht

1Kartensteckplatz

2AUX-Eingang

3 WPS-Taste

4Netzeingang

5USB-Port

Funktionsmodi

Das Gerät hat 3 Funktionsmodi: Wi-Fi-Modus, Local-Modus und AUX-Modus.

Wi-Fi-Modus

Im Wi-Fi Modus gibt es 2 Möglichkeiten Musik abzuspielen:

• AP-Modus (Access Point): In diesem Modus ist der Lautsprecher direkt mit einem anderen intelligenten Gerät

(z.B. Smartphone) verbunden. Die entsprechende Ansage dazu lautet „Direct Connection Mode“.

• STA-Modus (Station): In diesem Modus ist der Lautsprecher über den Router des Wi-Fi-Netzwerks mit einem

anderen intelligenten Gerät verbunden, was durch Blinken der Wi-Fi-Kontrollleuchte angezeigt wird. Die ent-

sprechende Ansage dazu lautet „Being joined Wi-Fi network“.

Local-Modus

In diesem Modus können Sie Musik von einer TF-Karte oder einem USB-Stick abspielen. Es dauert 2-3 Sekunden

bis die Daten eingelesen und abgespielt werden. Die WORK-Kontrollleuchte zeigt an, dass sich der Lautsprecher

im Local Modus bendet.

AUX-Modus

In diesem Modus können Sie Musik von externen Geräten abspielen, die über das Audiokabel mit dem Lautspre-

cher verbunden sind. Solange sich der Lautsprecher im Line-in Modus bendet, leuchtet die AUX-Kontrollleuchte.

Hinweise zum Wi-Fi-Modus

• Um Musik über Wi-Fi abzuspielen zu können, müssen sich Lautsprecher und Audiogerät im selben Netzwerk

benden.

• Verbinden Sie den Lautsprecher mit dem Wi-Fi Netzwerk (die Wi-Fi-Kontrollleuchte blinkt), verbinden Sie das

intelligente Gerät ebenfalls mit diesem Netzwerk.

• Falls Sie ihr Gerät direkt mit dem Lautsprecher verbinden, ohne einen Router zu benutzen, leuchtet die Wi-Fi-

Kontrollleuchte durchgängig).

Musik im AP-Modus (Wi-Fi) abspielen

• Nachdem Sie den Lautsprecher starten hören Sie „Direct connection mode. Please direct connect or congure

Wi-Fi“, was bedeutet, dass sich der Lautsprecher im AP-Modus bendet.

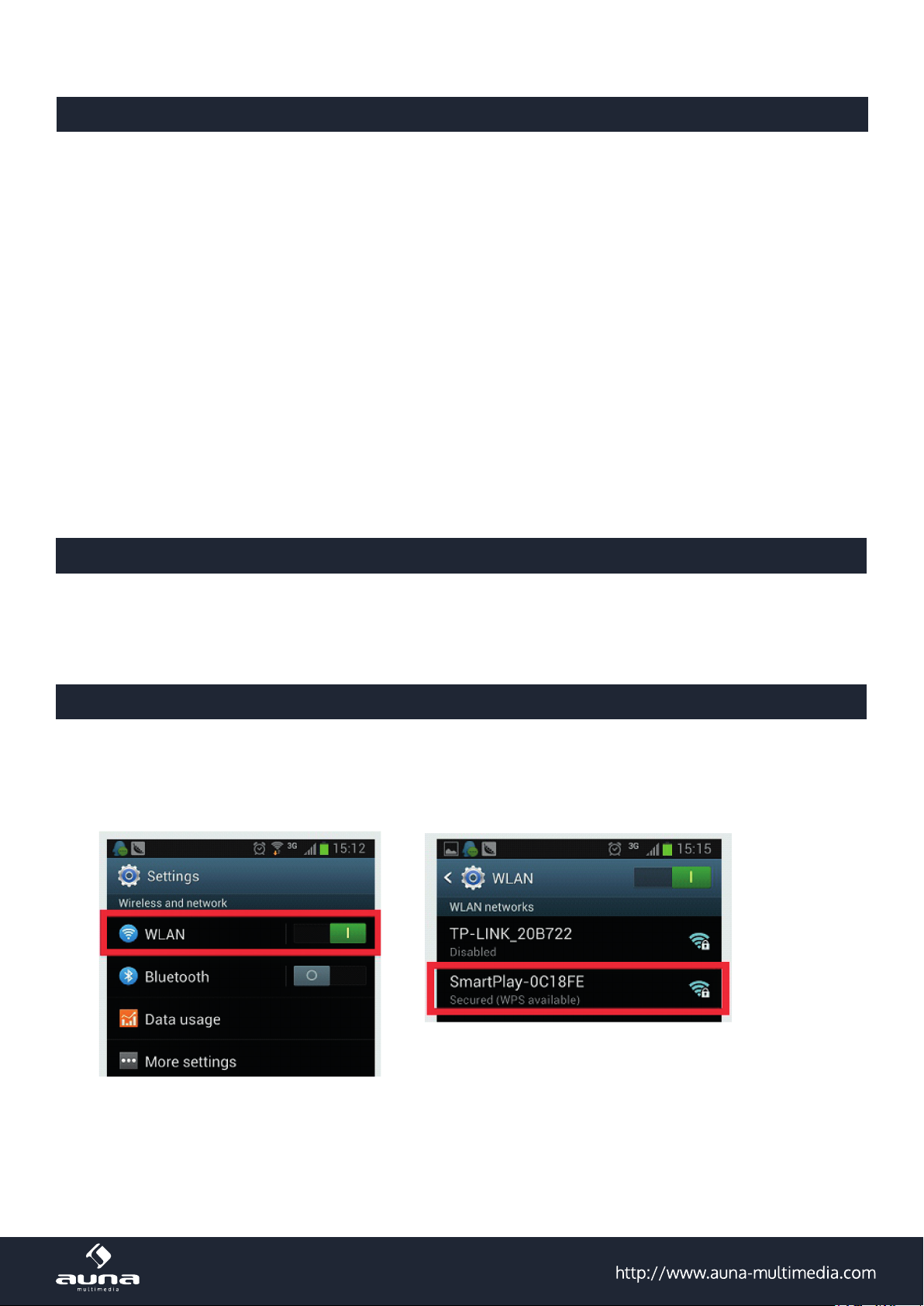

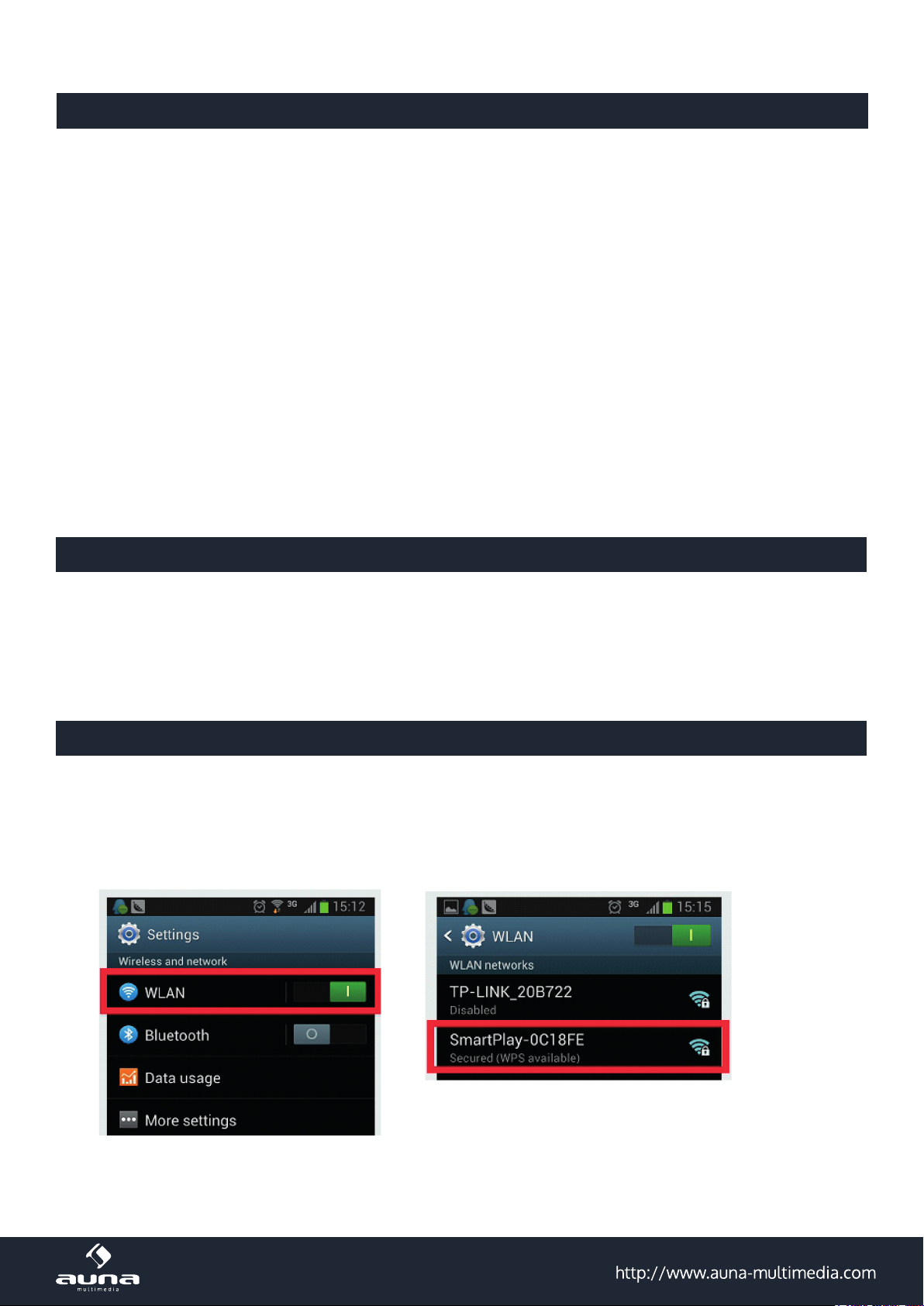

• Önen Sie die Einstellungen in ihrem Audiogerät und schalten Sie WLAN an.

• Suchen Sie nach dem Wi-Fi-Signal des Lautsprechers und wählen Sie ihn aus der Liste aus.

Musik über den SAMSUNG Music Player abspielen (ab Android 4.1)

• Önen Sie den SAMSUNG Music Player aus (Bild links).

• Nachdem sich der Player geönet hat, wählen Sie einen Titel aus, um in die Abspieleinstellungen zu gelangen

(Bild mitte).

• Drücken Sie auf das Icon in der oberen linken Ecke des Players, um den Wi-Fi-Lautsprecher auszuwählen

(Bild rechts).

Musik über BubbleUpnp abspielen (Android)

BubbleUpnp ist ein Music Player eines Drittanbieters, der bei Goog-

le Play heruntergeladen werden kann. Önen Sie den BubbleUpnp

Player. In der unteren Leiste (siehe Bild links) sehen Sie 4 Optionen.

• Wählen Sie „DEVICES“ um den Wi-Fi-Lautspre-

cher auszuwählen.

• Wählen Sie „LIBRARY“ und wählen Sie einen

Musikordner aus (Bild links).

• Wählen Sie die Musik, die Sie abspielen möch-

te und fügen Sie sie durch Anklicken zur Play-

list hinzu (Bild rechts).

Musik über iOS-Geräte abspielen (iOS 6)

• Klicken sie zweimal hintereinander auf die „Home“ Tas-

te um ins Hintergrundmenü zu gelangen und wischen

Sie nach links bis Sie die folgende Oberäche sehen.

• Drücken Sie auf die Taste und wählen Sie den Laut-

sprecher aus.

Musik im STA-Modus (Wi-Fi) abspielen

So verbinden Sie den Wi-Fi-Lautsprecher mit dem Netzwerk:

• Önen Sie den Browser ihres Mobiltelefons . Geben Sie die Adresse

„192.168.10.1“ ein, um zu den Wi-Fi-Einstellungen zu gelangen.

• Wenn sie auf der Einstellungsseite herunterscrollen sehen Sie alle Wi-Fi-Netz-

werke in der Nähe und daneben das Icon. Suchen Sie Ihr Netzwerk heraus

und klicken Sie auf „go“. Falls Sei kein Netzwerk nden können, laden Sie die

Seite nochmal neu.

• Es önet sich ein Fenster, in das Sie das Passwort des Routers eingeben müssen.

• Drücken Sie auf „OK“ und Sie hören die Ansage „Being joined Wi-Fi network“.

Zur selben Zeit beginnt die Wi-Fi-Kontrollleuchte zu blinken. 30 Sekunden spä-

ter hören Sie „The speaker is ready“ und die Wi-Fi-Leuchte blinkt schnell, was

bedeutet, dass die Verbindung erfolgreich hergestellt wurde.

Hinweis: Falls Sie die Ansage „The speaker is ready“ auch nach längerer Zeit nicht

hören, ist die Verbindung fehlgeschlagen. Der Lautsprecher kehrt in den Direktver-

bindungs-Modus zurück. Überprüfen Sie Netzwerkeinstellung und Passwort. Ver-

suchen sie es gegebenenfalls mit dem AP-Modus, um Musik von einem Samsung-,

Android- oder iOS-Gerät abzuspielen.

Lautsprechername ändern

• Önen Sie den Browser des Mobiltelefons. Geben Sie die Adresse „192.168.10.1“ ein, um

die Wi-Fi-Einstellungen zu önen.

• Önen Sie „HostAP“ und ändern Sie den Netzwerknamen und das

Passwort des Lautsprechers.

• Unter „conguration“ kann das Passwort und der Name des Laut-

sprechers geändert werden, der erscheint, wenn der Lautsprecher

mit dem Mobiltelefon verbunden ist.

• Unter „information“ kann der Name des Wiedergabegeräts geän-

dert werden, der erscheint wenn Musik abgespielt wird.

Local-Modus

• Schließen Sie den Lautsprecher ans Netz an.

• Wenn sich der Lautsprecher im AP-Modus bendet, drücken Sie einmal kurz auf die Taste, um in den Local-

Modus zu gelangen. Zur Bestätigung ertönt die Ansage „local mode“.

• Stecken Sie einen USB-Stick oder eine TF Karte ein, der Lautsprecher liest die Daten ein und spielt die Musik

automatisch ab.

AUX-Modus

• Schließen Sie den Lautsprecher ans Netz an.

• Wenn sich der Lautsprecher im AP-Modus bendet, drücken Sie zweimal kurz auf die Taste, um in den AUX-

Modus zu gelangen. Zur Bestätigung ertönt die Ansage „local mode is turn o“ und die AUX-Kontrollleuchte

beginnt zu leuchten.

• Stecken sie das eine Ende des Audiokabels in den AUX-Eingang des Lautsprechers, das andere Ende in den

Kopfhörerausgang des externen Geräts. Der Lautsprecher startet automatisch mit dem Abspielen. Lautstärke

und Modus lassen sich am Lautsprecher einstellen. Alle anderen Einstellungen müssen am externen Gerät vor-

genommen werden.

Fehlersuche und Fehlerbehebung

Problem Lösung

Im STA-Modus kommt

keine Verbindung mit

dem Router zustande.

Der Lautsprecher versucht drei Minuten lang wiederholt eine Verbindung herzu-

stellen. In dieser Zeit können sie den Modus nicht ändern. Starten Sie Lautspre-

cher und Router neu und versuchen Sie erneut eine Verbindung aufzubauen.

Die Verbindung hängt

sich auf während der

Lautsprecher läuft.

Starten Sie Lautsprecher und Router neu und versuchen Sie erneut eine Verbin-

dung aufzubauen.

Der Lautsprecher er-

scheint nicht in der Wi-Fi-

Liste.

Schließen Sie den Player Ihres Mobiltelefons oder Computers, unterbrechen Sie

die Wi-Fi-Verbindung und versuchen Sie sich erneut zu verbinden.

Der Lautsprecher ist ver-

bunden, spielt aber keine

Musik ab.

Der Lautsprecher unterstützt Musik mit hohen Bitraten. Um üssiges Abspielen

sicherzustellen müssten zunächst Teile des Titels in den Speicher geladen werden.

Daher dauert es manchmal 5-10 Sekunden bis der Titel startet.

Hinweise zur Entsorgung

Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt,

gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen

Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten

Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen

Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme

Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor mögli-

chen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoen

zu verringern.

Konformitätserklärung

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2014/30/EU (EMV)

2014/35/EU (LVD)

2011/65/EU (RoHS)

Dear Customer,

Congratulations on purchasing this eqipment. Please read this manual carefully and take care of the

following hints on installation and use to avoid technical damages. Any failure caused by ignoring

the mentioned items and cautions mentioned in the operation and installation instructions are not

covered by our warranty and any liability.

Contents

Accessory 8

Safety Instructions 8

Mounting and Controls 9

Product Description 9

Operation Modes 10

Notes on Wi-Fi Mode 10

Playing Music in AP Mode (Wi-Fi) 10

Playing Music in STA Mode (Wi-Fi) 12

Local Mode 12

AUX Mode 12

Troubleshooting 13

Environment Concerns 13

Declaration of Conformity 13

Accessory

1x Speaker

1x User Guide

1x AC Adaptor

1x 3.5 mm Auxiliary Cord

Safety Instructions

•Do not use this apparatus near water.

•Clean only with a dry cloth.

•Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.

•Do not install near any heat sources such as radiators and other heating sources, stoves, cookers

or other apparatus (including ampli ers) that produce heat.

•Protect the power cord from being walked on or pinched particularly at plugs and the point where

they exit from the apparatus.

•Only use attachments/accessories speci ed by the manufacturer.

•Unplug this apparatus during lightning storms or when unused for long periods of time.

•Refer all servicing to quali ed service personnel. Servicing is required when the apparatus has

been damaged in any way, such as the power-supply cord or the plug is damaged, liquid has been

spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or mois-

ture, does not operate normally, or has been dropped.

•Unplug the equipment from the power outlet when not in use and before cleaning.

•Do not play music at excessive volume levels as damage to hearing and / or equipment may occur.

•Do not use this equipment in wet or damp surroundings.

Mounting and Controls

Mounting

Connect the bracket (d) to

the bottom of the speaker

cabinet (e) by using the sup-

plied screws.

Use the screws to connect

the base plate (b) to the

stand (c) before attaching to

the bracket (d).

Controls

1Power, Play/Pause:

Short press : in Local Mode, control Play/ Pause

Long press: Turn ON/OFF the speaker

2 VOL +/-

Short press: Change music on Local Mode but control volume on other modes.

Long press: Volume up/down

3 AP/STA

Short press: Press once to enter into Local Mode (The LM indicator will light); Press

once more to close Local Mode and enter into Line-in Mode (The WORK indicator will

light); Then press once more into WiFi Mode.

Long press: Switch AP/STA Mode (Wi-Fi light ashes in STA; light for long in AP)

4 WORK-Led

Local Mode; When adjusting volume ashes.

5 AUX-Led

Aux mode.

6 Wi-Fi Led

AP mode light, and STA mode ashes.

aScrews

bBase plate

cStand

dBrackets

eCabinet

Product Description

1TF Card port

2Line in port

3 WPS key

4DC power in

5USB port

Operating Modes

The system has three operating modes, namely WIFI Mode, Local Mode and Line-In Mode.

WIFI Mode

There are two possibilities to play music in Wi-Fi Mode:

•AP Mode (Access Point): Smart device will connect directly with the speaker, wi indicator lighting all the

time(i.e.”Direct Connection Mode” in voice prompts)

•STA Mode (Station): Smart devices and speaker are connected with the same router network, the wi indicator

twinkling(i.e.”Being joined wi network” in voice prompts)

Local Mode

Play TF card or U disk music. It takes 2 -3 seconds to read the data before playing. The WORK indicator will light

when entering into Local Mode.

Line-In Mode

Play audio signals of external devices through the Line-In cable. The AUX indicator will light when entering into

Line-in Mode.

Notes on Wi-Fi Mode

•Playing music via Wi-Fi , smart device and the speaker must join in the same Wi-Fi network.

•Connecting the wi speaker with the router network( the indicator twinkling),smart devices must join in the

same router wi network.

•Not using the router,connect smart device directly with the speaker, indicator lighting all the time

Playing Music in AP Mode (Wi-Fi)

•After startup, when you hear „Direct connection mode. Please direct connect or congure wi“, it means the

speaker is in AP Mode.

• Enter into setting interface and turn on WLAN .

•Search for the wi signal of your wi speaker and click it.

This manual suits for next models

Table of contents

Languages:

Popular Speakers manuals by other brands

argon audio

argon audio IE20 quick start

Denon

Denon SC-N7 owner's manual

Gemline

Gemline Ace 3952 user manual

Focal

Focal ON WALL 300 User manua

HEADRUSH

HEADRUSH Maximus HRSP 5024 manual

SoundLogic

SoundLogic BCCS-6/6395 instruction manual

Peavey

Peavey DTH 218 Specification sheet

Avantree

Avantree Pluto Air user guide

Morel

Morel Integra Series INTEGRA OVATION 4 install guide

Oppo

Oppo SONICA quick start guide

Bose

Bose SoundLink Wireless Music System owner's guide

Rocksteady

Rocksteady Stadium owner's manual

Bowers & Wilkins

Bowers & Wilkins 4 owner's manual

Sonance

Sonance SONOS OUTDOOR Series installation manual

Electro-Voice

Electro-Voice EVID FM4.2 Brochure & specs

Pioneer

Pioneer XW-HTD630 manual

Onn

Onn BWA16AA002 Product guide

HP GL313AA - USB Speakers PC Multimedia quick start guide

auna 10027841 User manual

Popular Speakers manuals by other brands
